一、软件准备

1．电脑版本win10 专业版
2．TIA Portal V15.1
3．WinCC Runtime Loader
4．WinCC Runtime Advanced
5．西门子CPU 1511-1 PN（6ES7 511-1AK02-0AB0）

二、软件配置

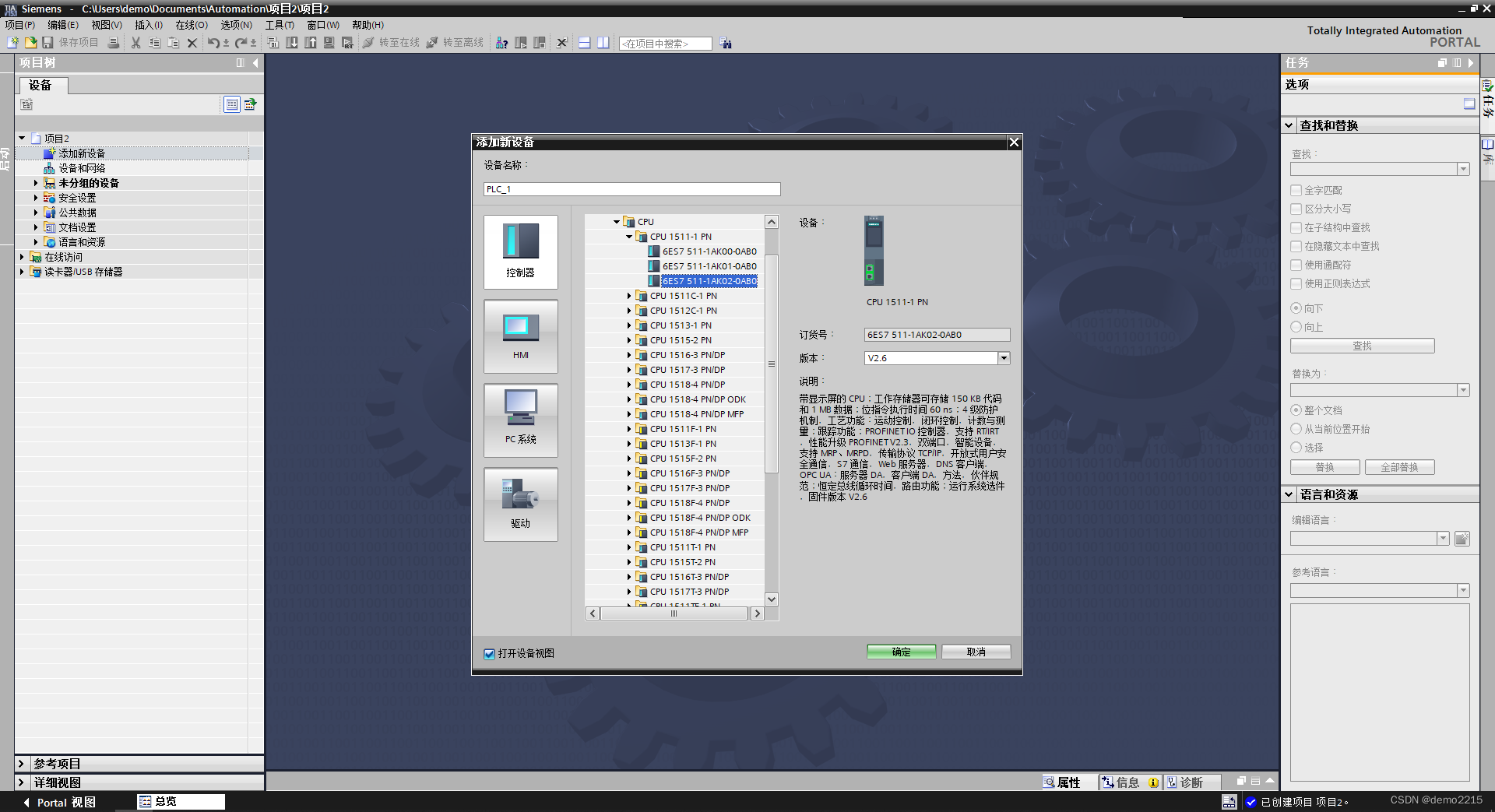

1．添加西门子CPU1500

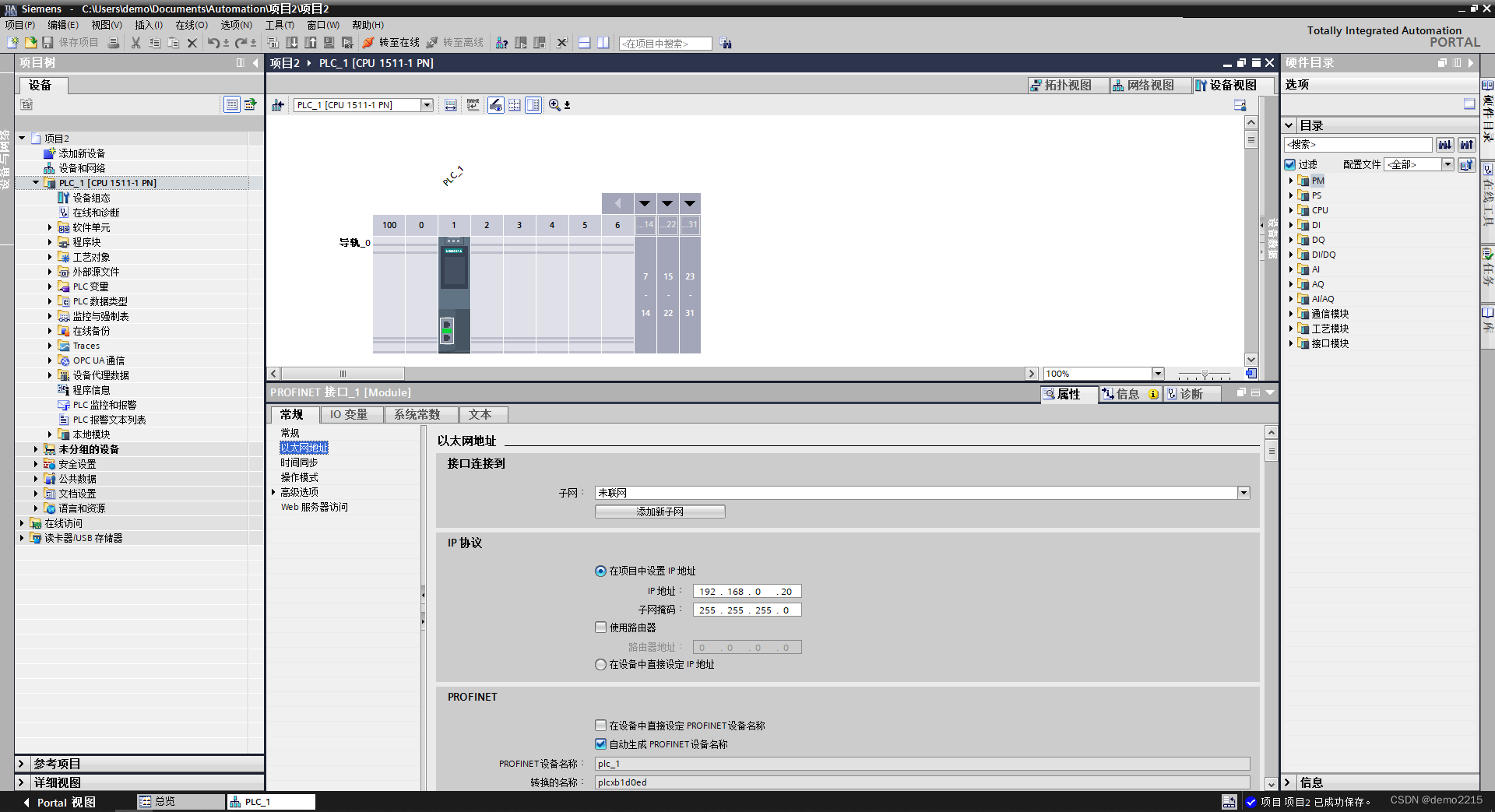

2．设置PLC IP 为192.168.0.20

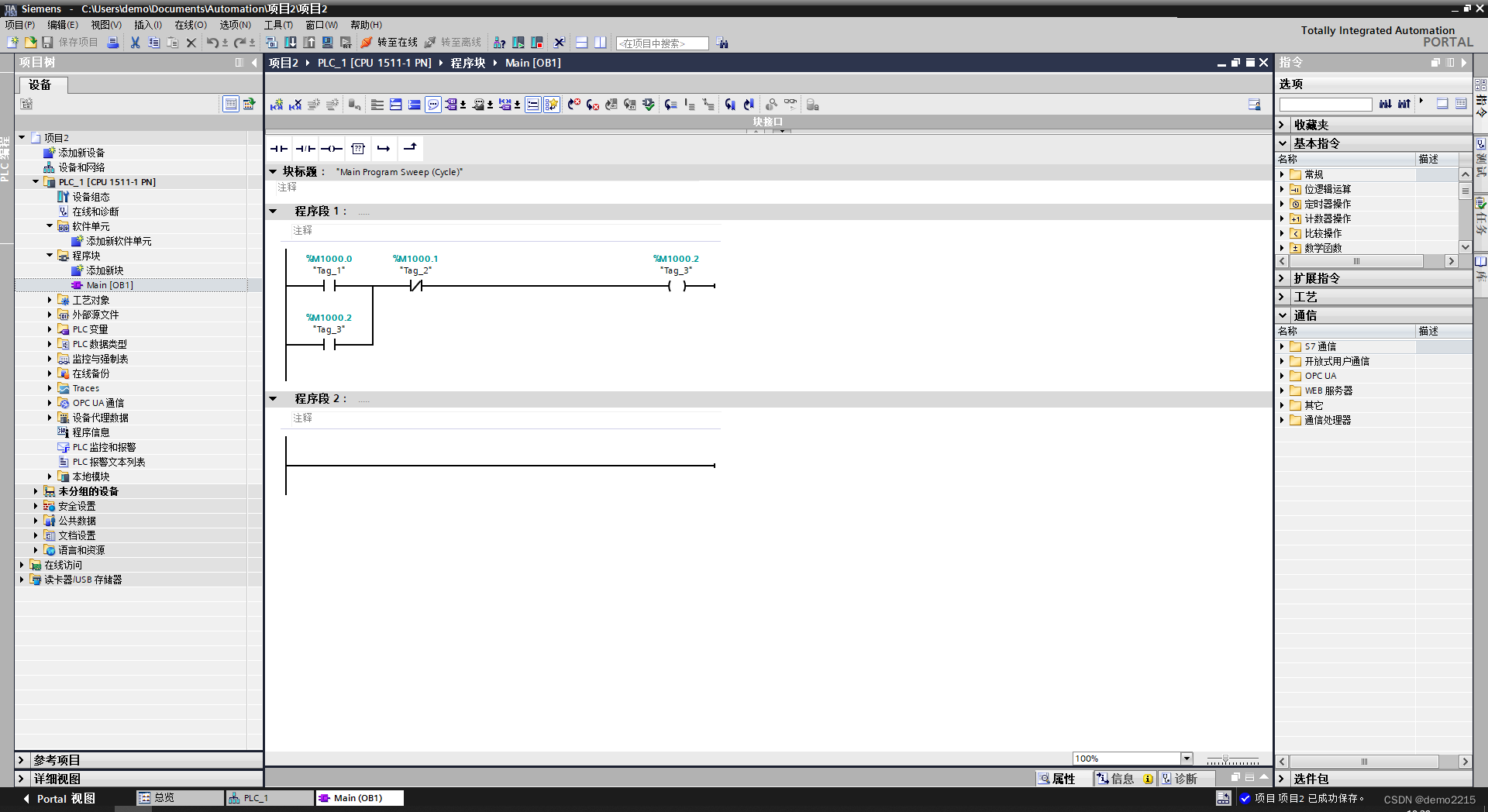

3．添加程序

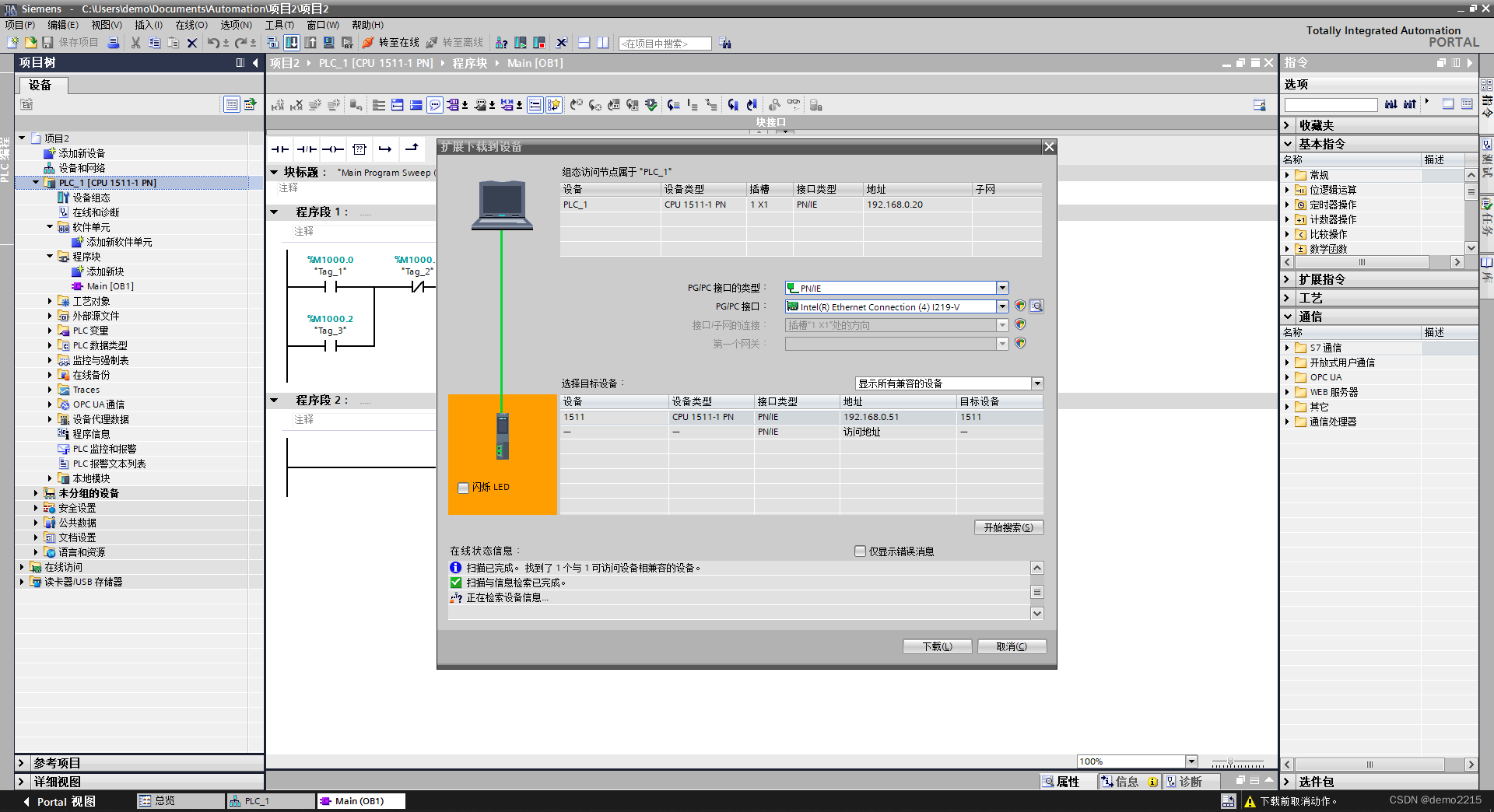

4．下载程序

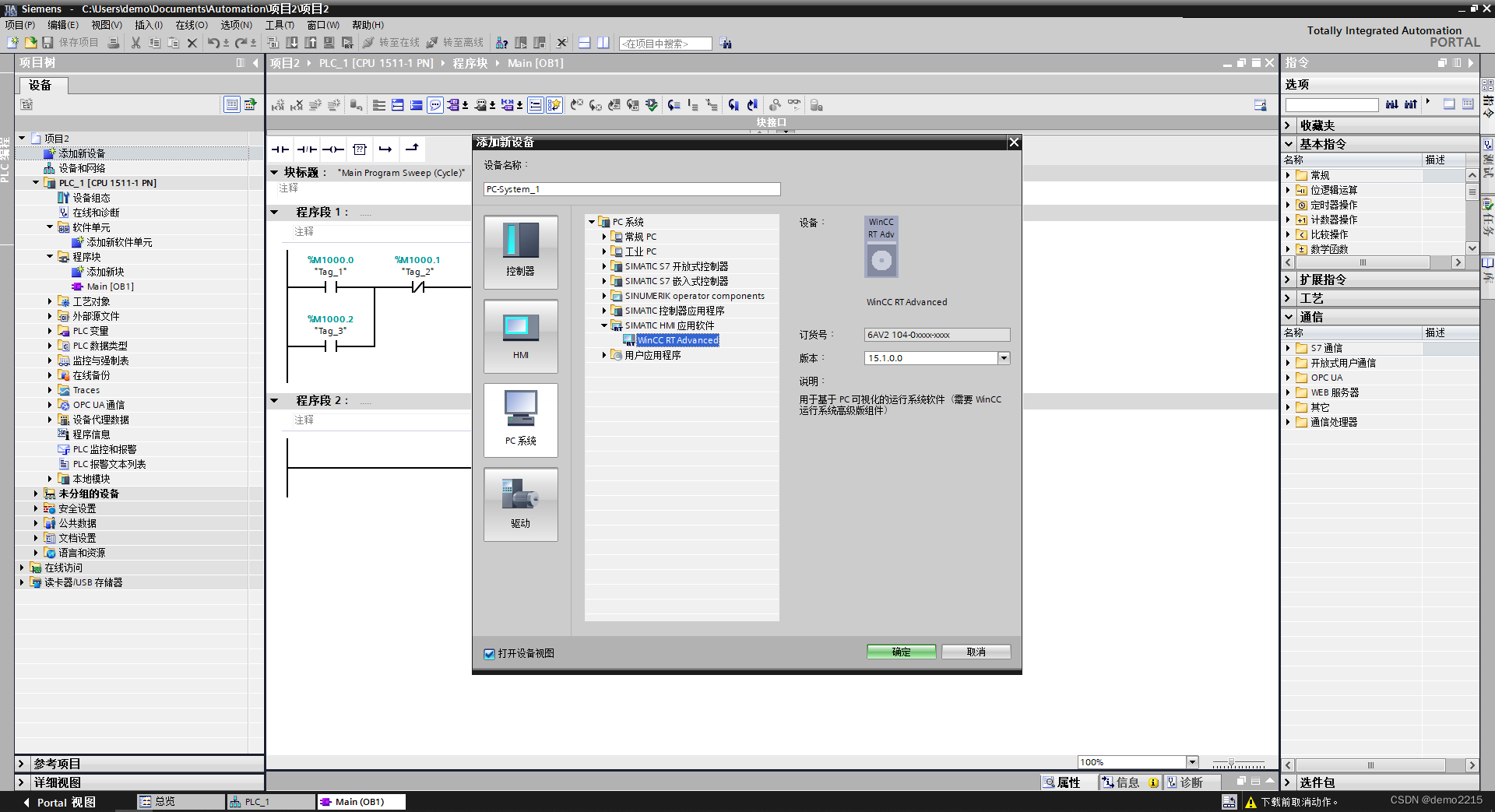

5．添加Wincc RT Advanced

6．添加网口模块

![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/7f062e357b694035ab1fd5adcf653ccc.png#pic_center

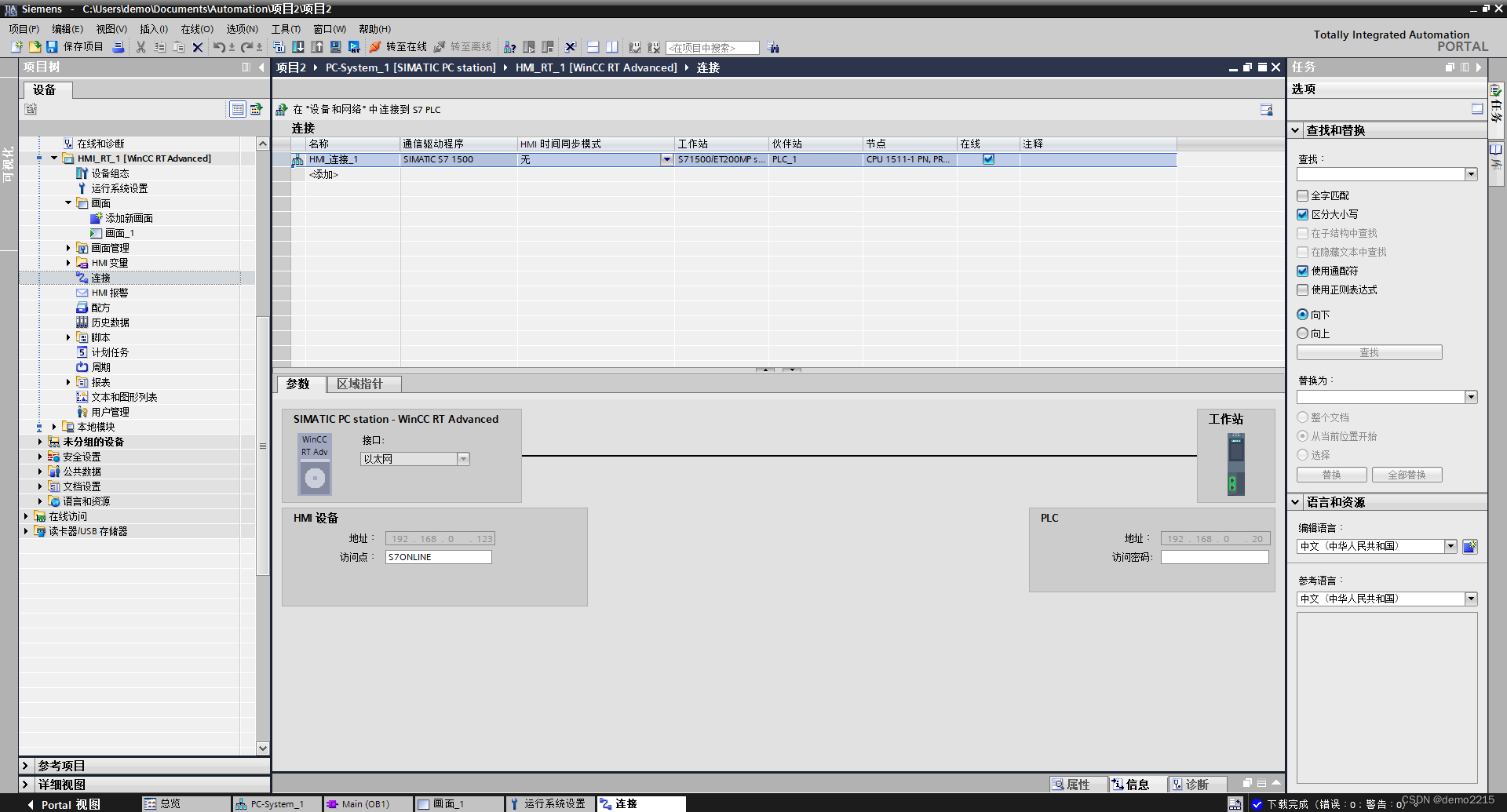

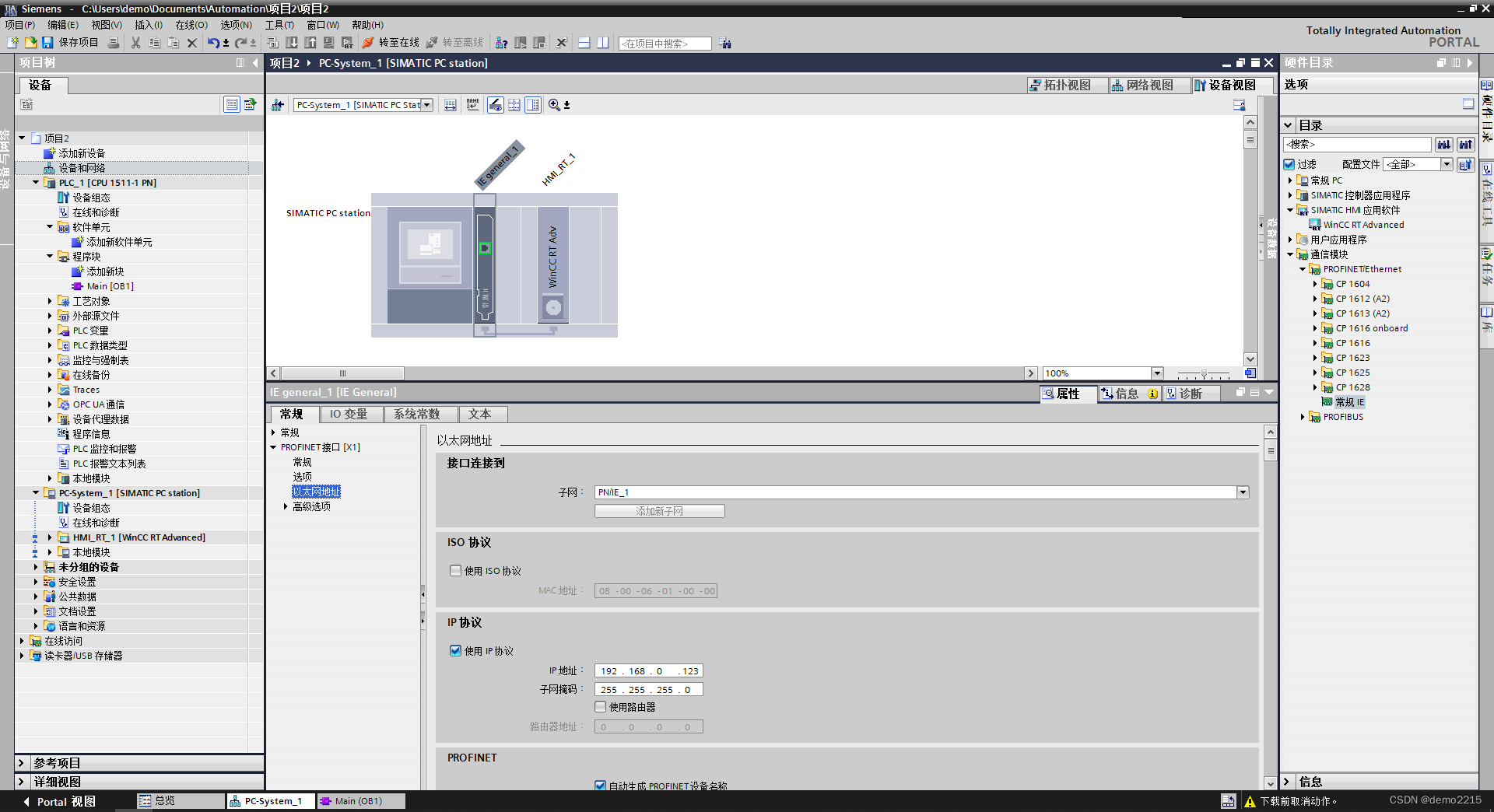

7．设置PC Station IP(该IP需和电脑IP保持一致)

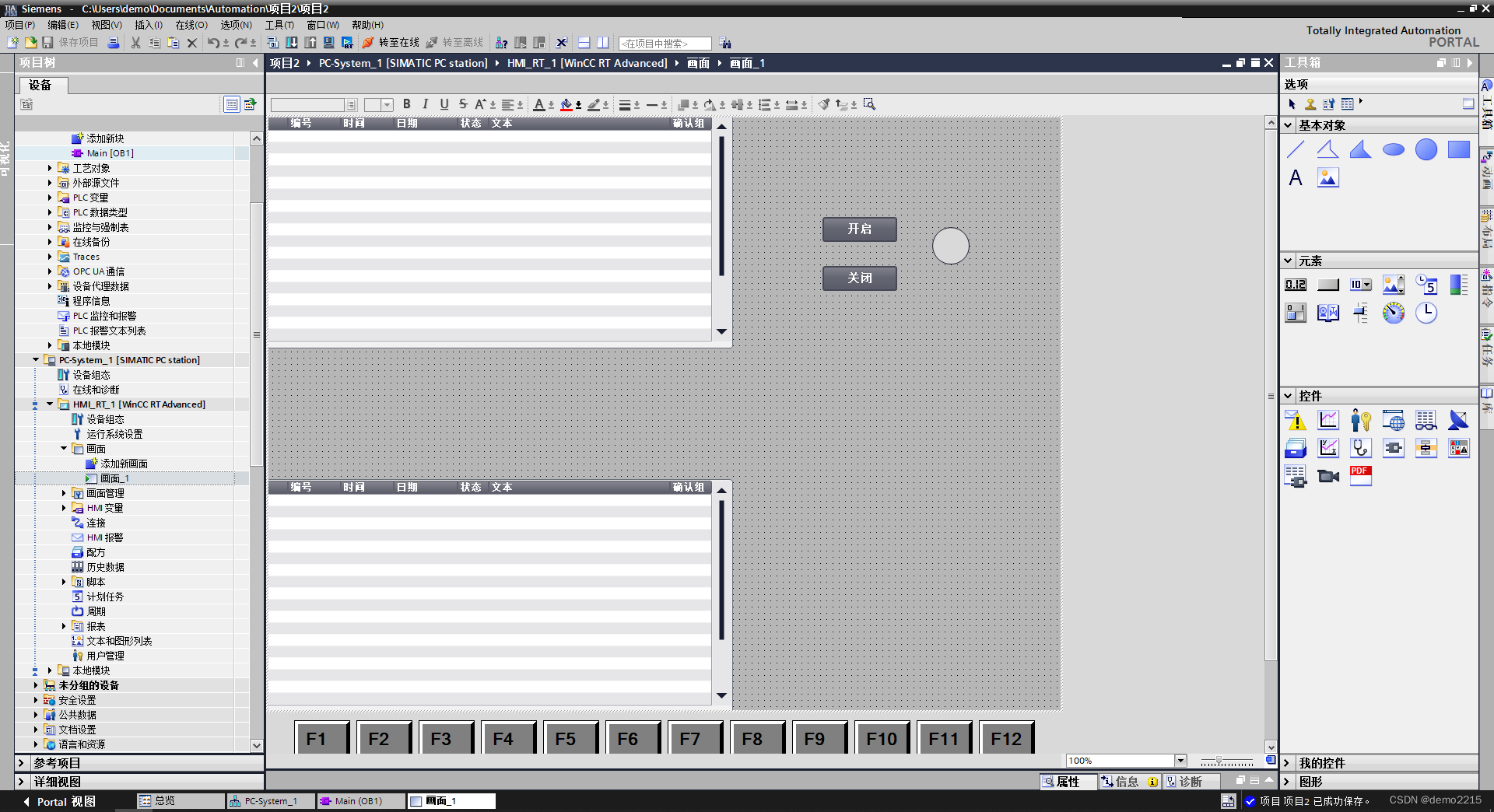

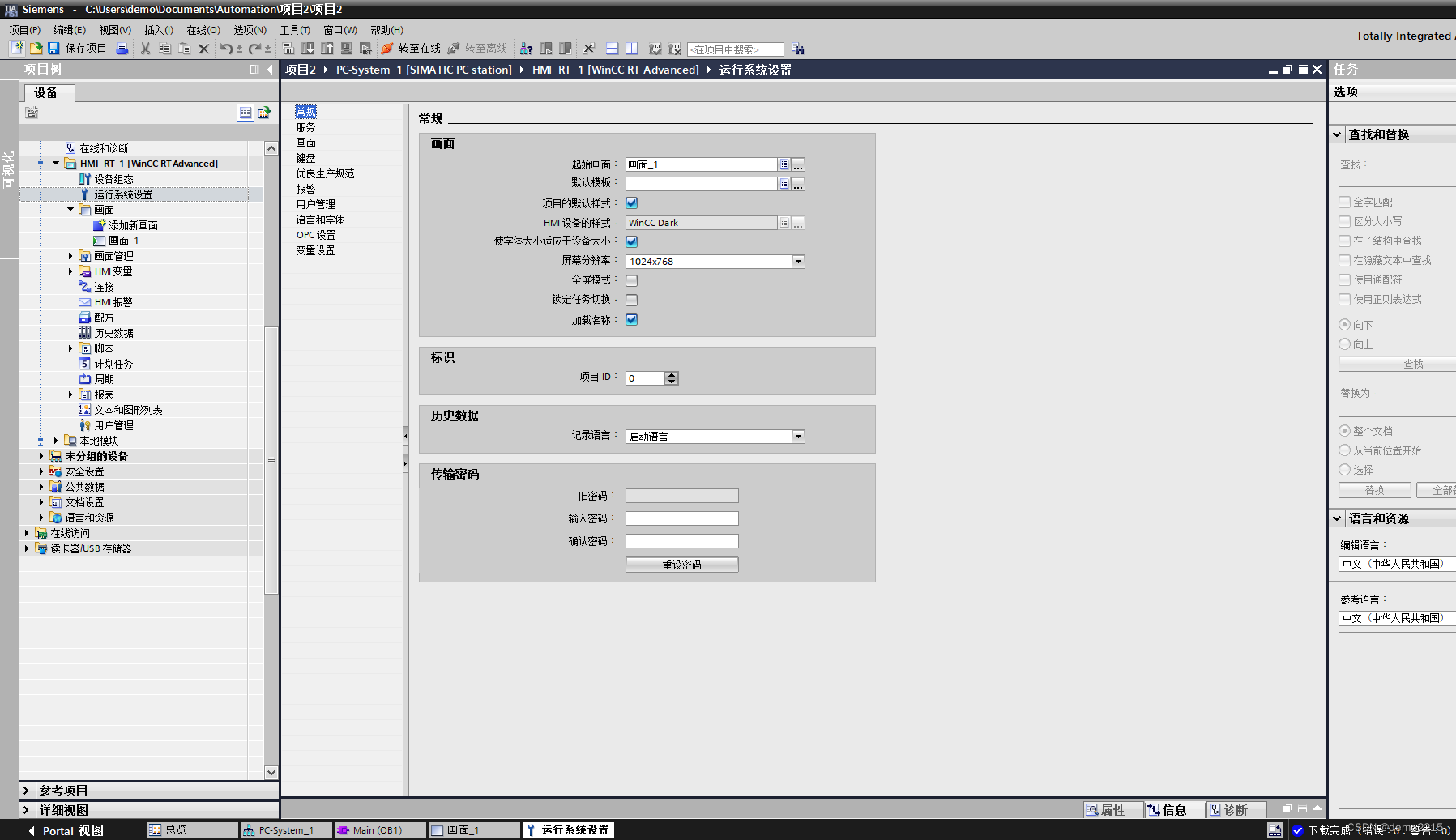

8．编辑画面

9．打开WinCC Runtime Loader，选择Transfer

10．下载程序

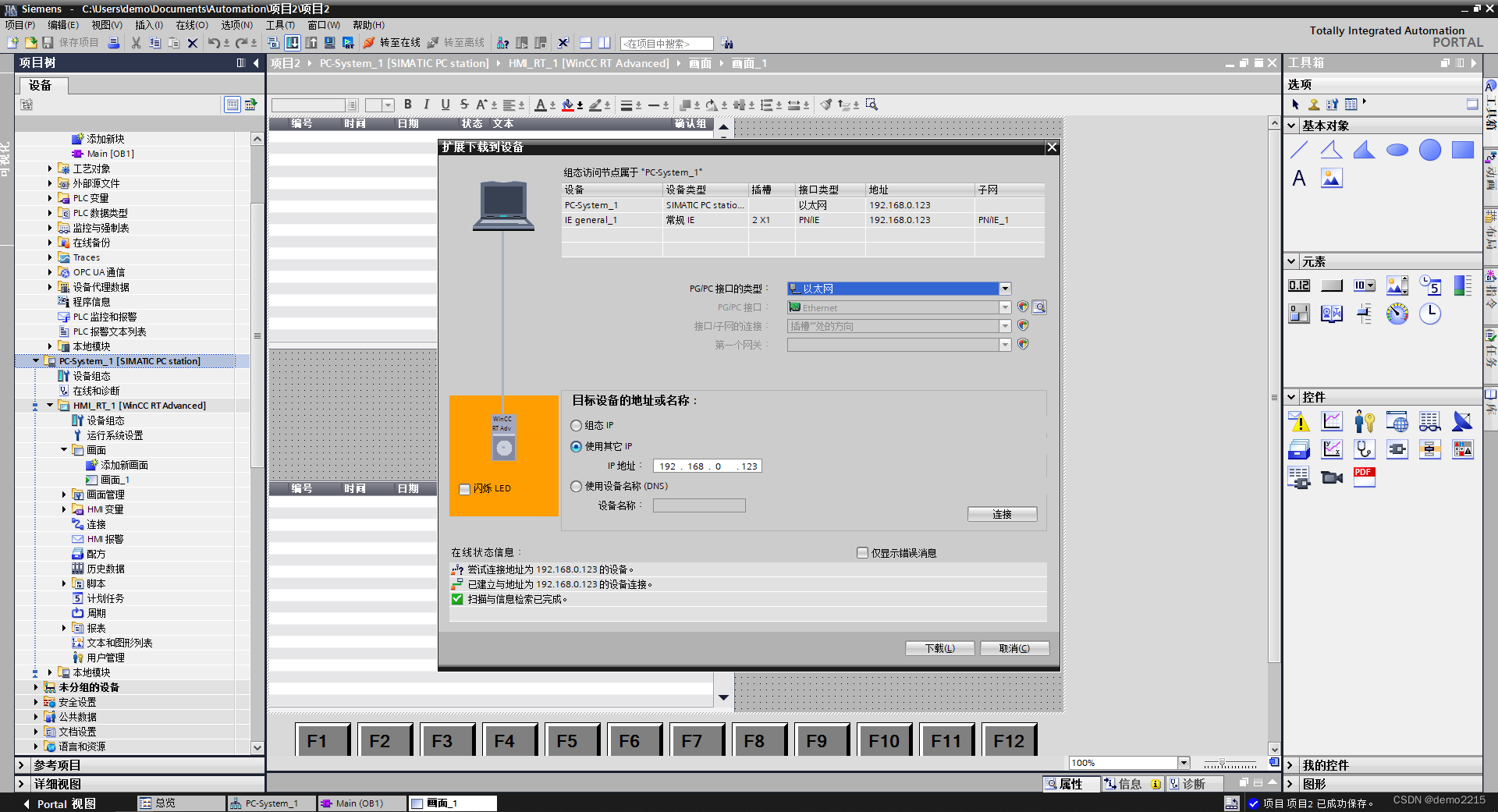

点击使用其他IP，输入IP地址（需和电脑本地IP地址一致），点击连接，点击下载。

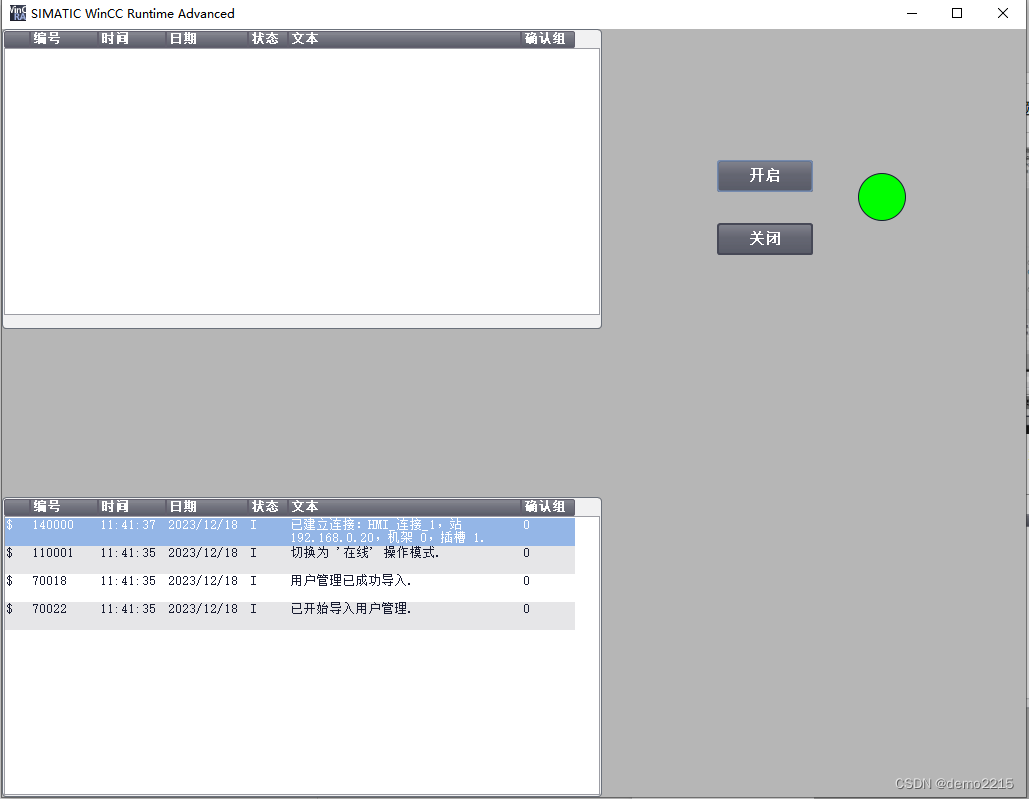

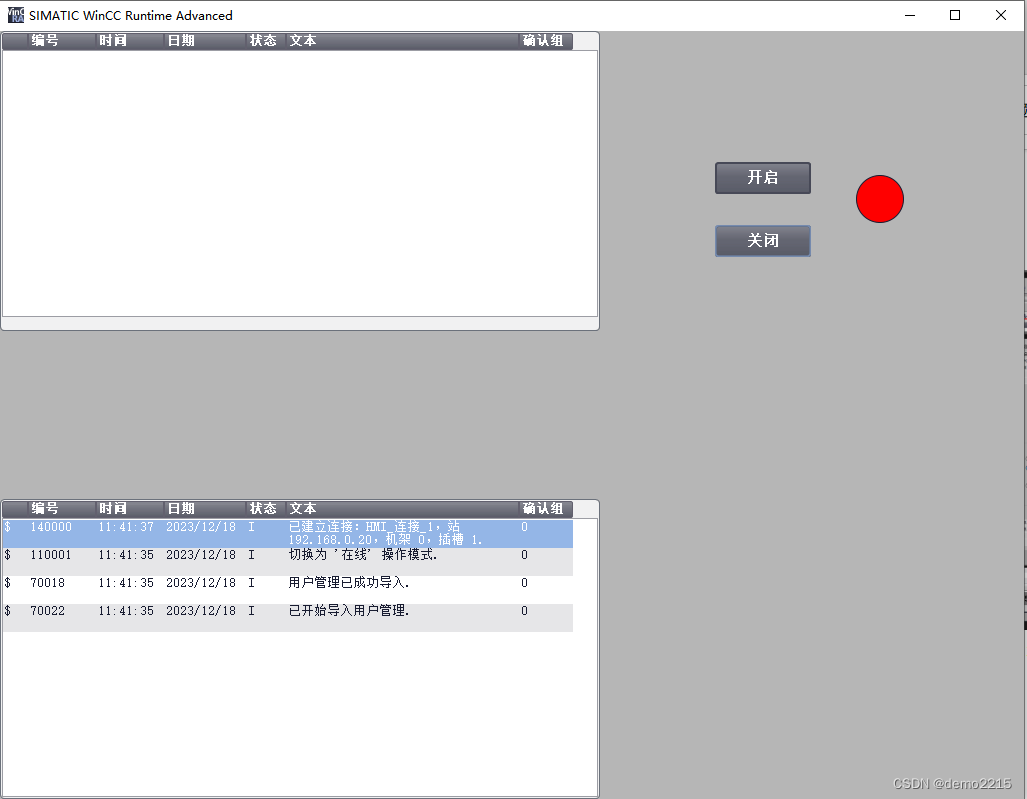

可以看到连接已建立，点击按钮有动作。

后续可以直接打开Wincc Runtime Advanced软件，点击Start运行。

三、可能存在的问题

1. 打开Wincc Runtime Advanced直接进入全屏

可以此界面关闭全屏模式、选择分辨率。

2. 连接中断

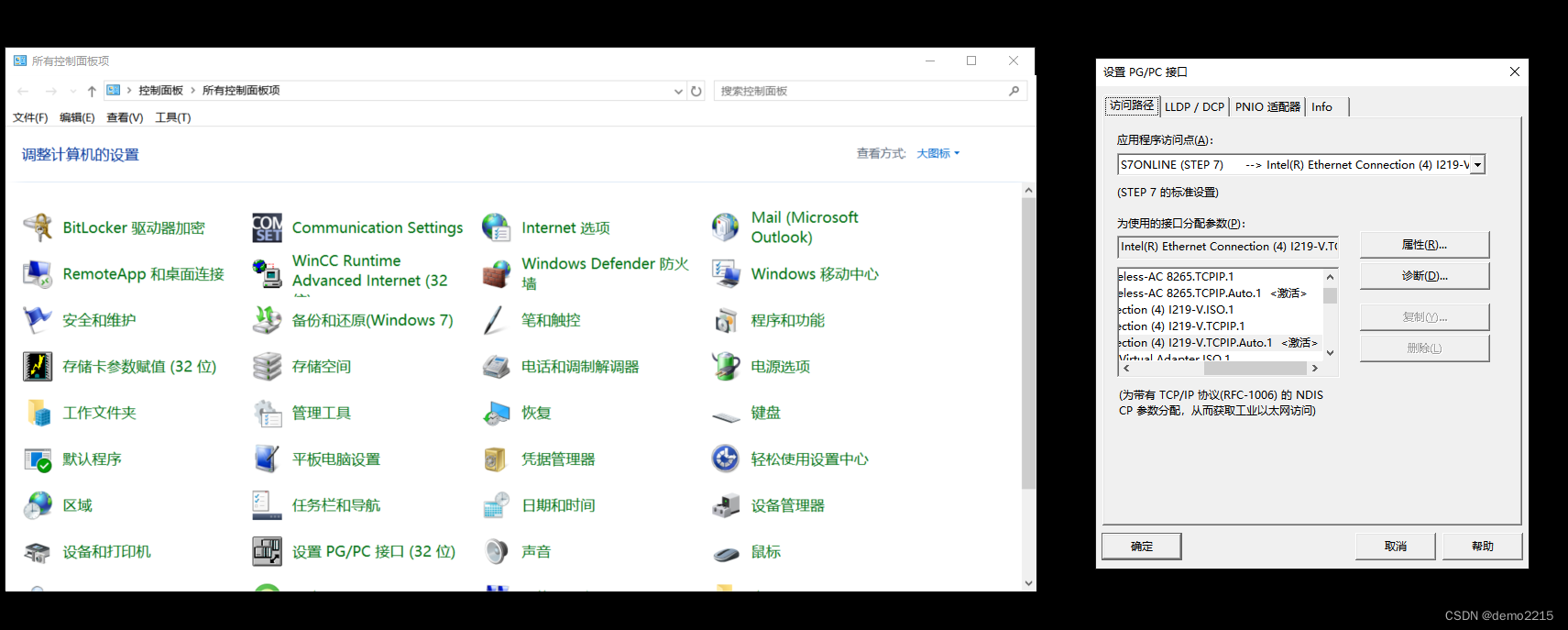

（1） 在系统设置PG/PC借口中设置对应网口TCP/IP.AUTO.1，点击确定

（2） 检查PC Station中访问点与PG/PC借口中设置的是否一样（一般伟S7ONLINE）

3. 打开Wincc RT Advanced时报错“在命令行或“HmiRTm.ini”文件中没有指定组态文件。是否要装载一个组态文件？”

在WinCC Runtime Advanced（HmiRTm.exe）所在目录（默认路径：C:\Program Files (x86)\Siemens\Automation\WinCC RT Advanced），新建一个文本文件重命名为HmiRTm.ini文件。

打开HmiRTm.ini添加如下参数，并保存。

  [configuration]
  LoadConfigFile= C:\ProgramData\Siemens\CoRtHmiRTm\HmiRTm\Projects\pdata.fwc

LoadConfigFile指定需要启动的Advanced项目。ES下载到OS的项目默认路径为C:\ProgramData\Siemens\CoRtHmiRTm\HmiRTm\Projects，至此双击WinCC Runtime Advanced 可手动激活此项目。
