Visual Components 4.8(VC)通过KEPServerEX与西门子1200PLC s7通讯

一、软件列表

1.Visual Components Premium 4.8
2.TIA Portal V15.1、S7-PLCSIM V15.1
3.NetToPLCsim
下载地址:http://NetToPLCSim.sourceforge.net/
4.KEPServerEX 6.4.321.0
链接：https://pan.baidu.com/s/1NzF_K6pcIcN7kVxOyulNvw?pwd=wxt0
提取码：wxt0

二、TIA Portal V15.1及S7-PLCSIM V15.1配置

1.添加PLC
添加1215C DC/DC/RLY PLC设置IP为192.168.3.22

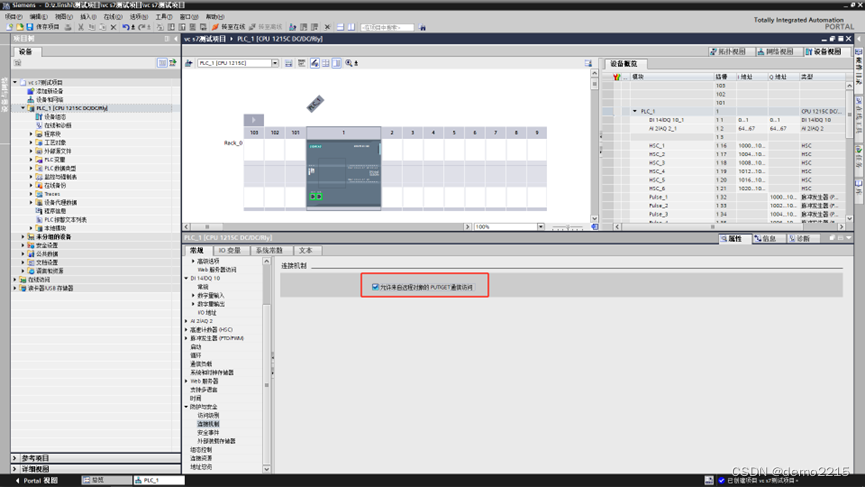

2.勾选“允许来自远程对象的PUT/GET通信访问”

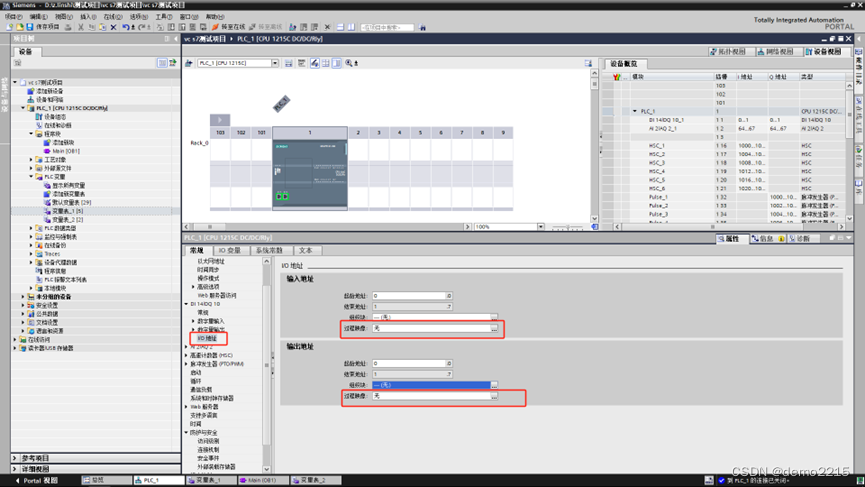

3. 修改IO地址属性

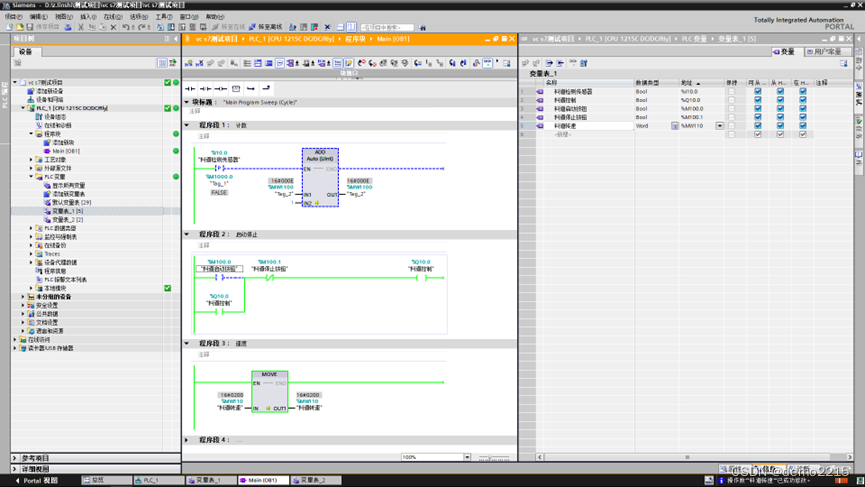

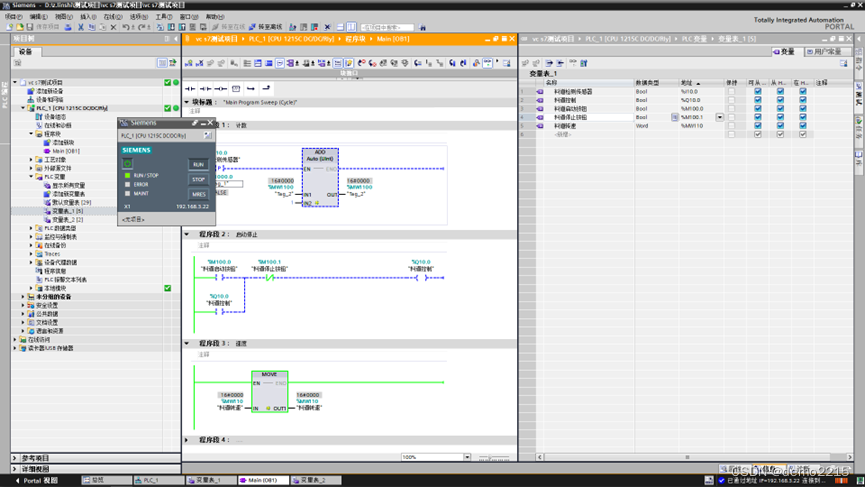

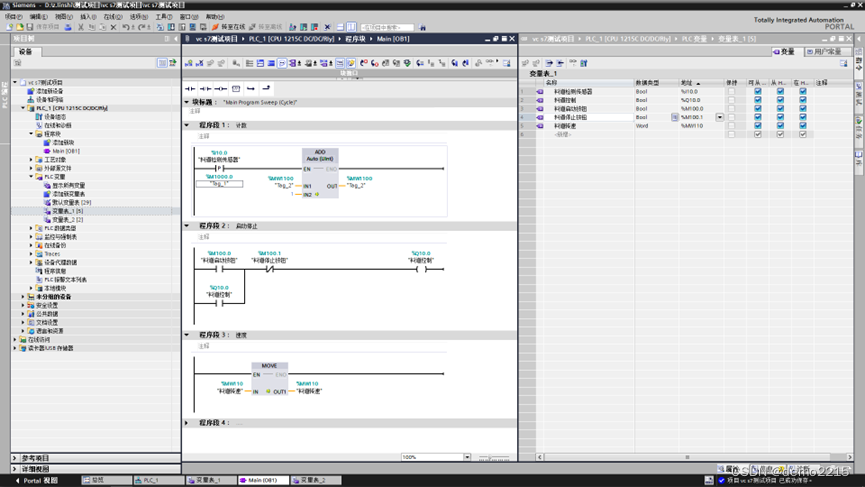

4.添加信号表及编写程序

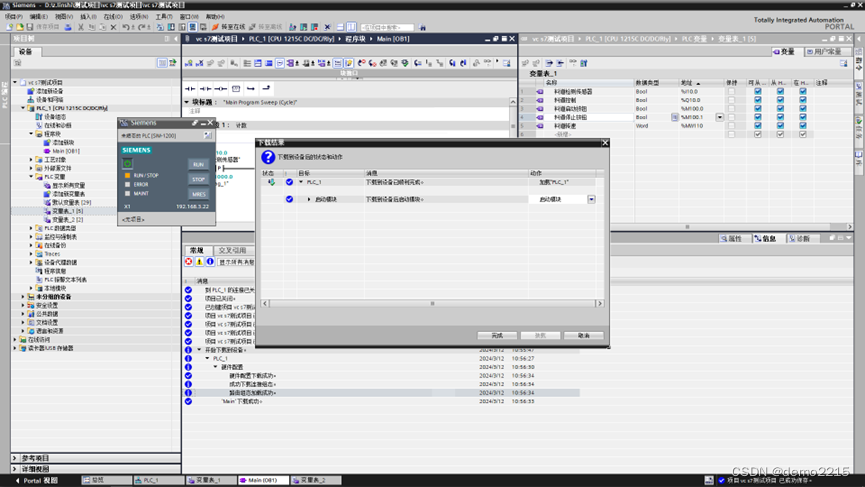

5.下载程序

三、NetToPLCsim设置

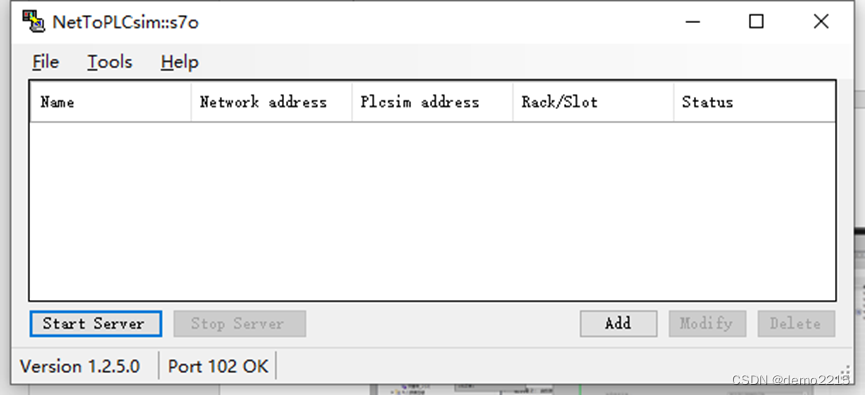

1.增加服务
点击ADD按钮

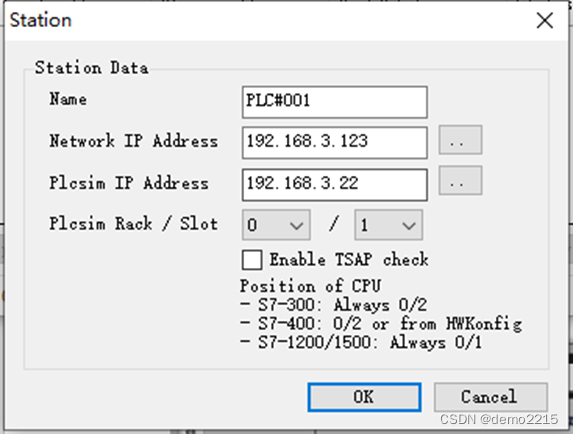

2.输入IP地址
Network IP Address为网络驱动器地址
Plcsim IP Address 为博途设置的PLC地址
Plcsim Rack / Slot: s7-1200/1500始终为0/1

设置完成后点击OK。

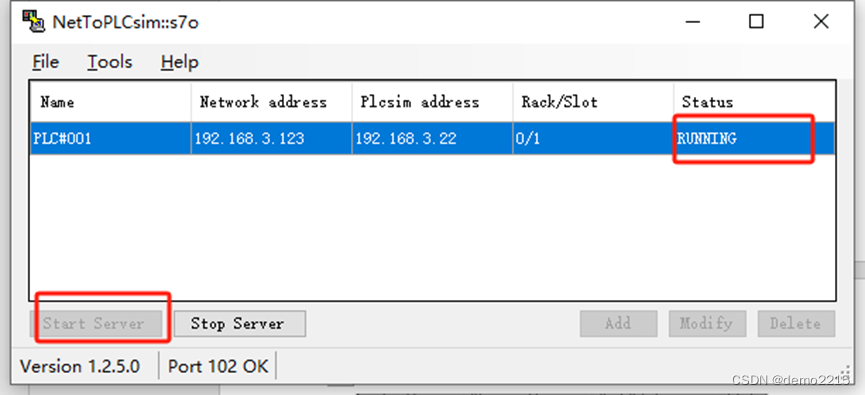

3.启动服务
点击Start Server，状态转变为RUNNING

四、KEPServerEX 6.4.321.0

1.OPC UA Configuration Manger配置

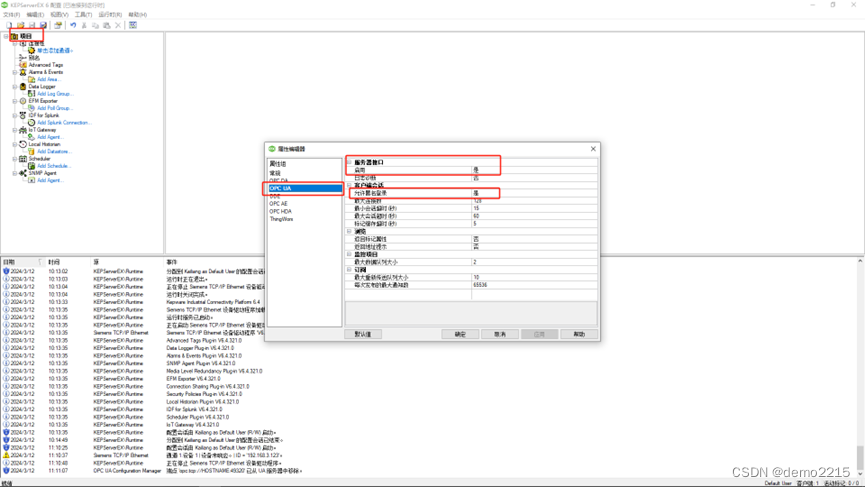

4. 项目属性配置

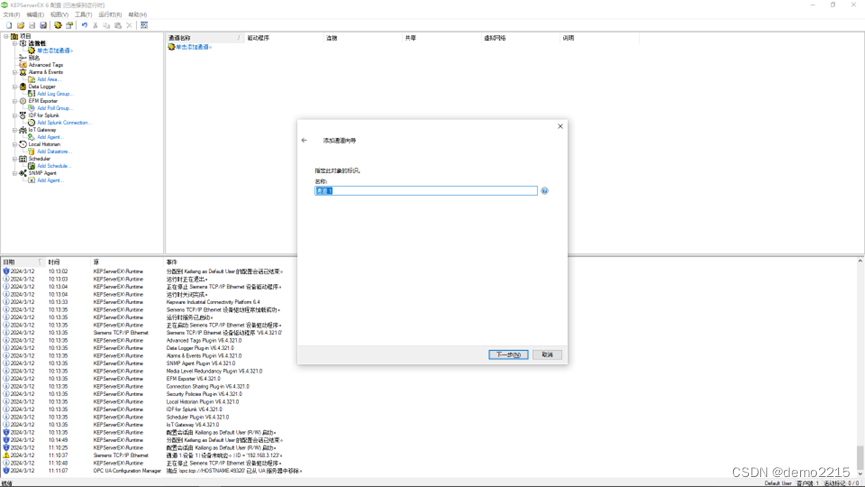

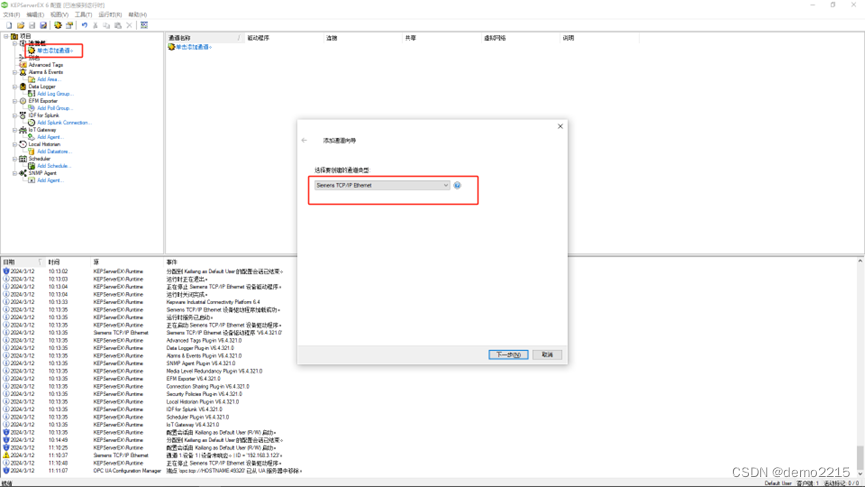

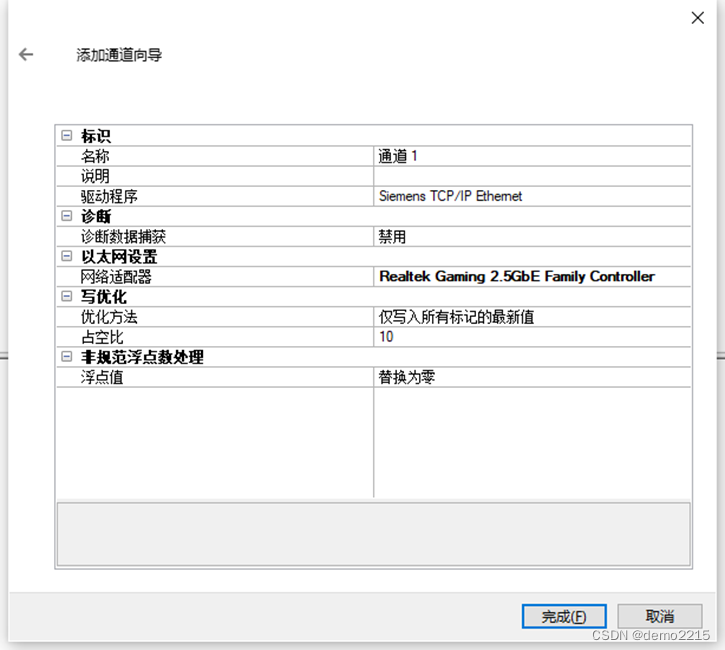

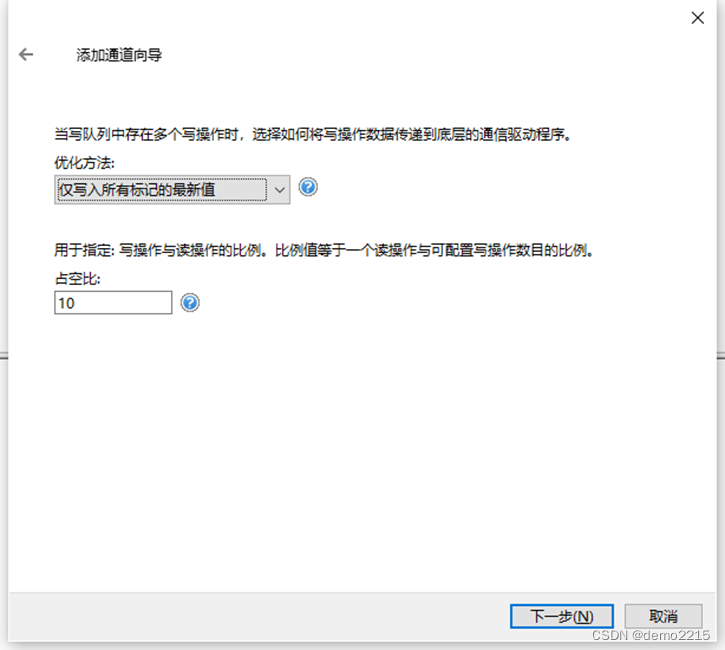

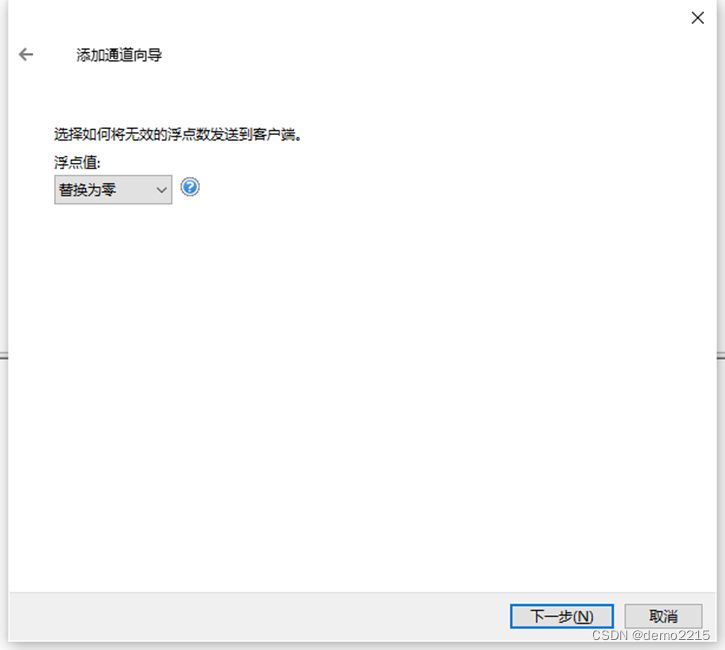

3.添加通道

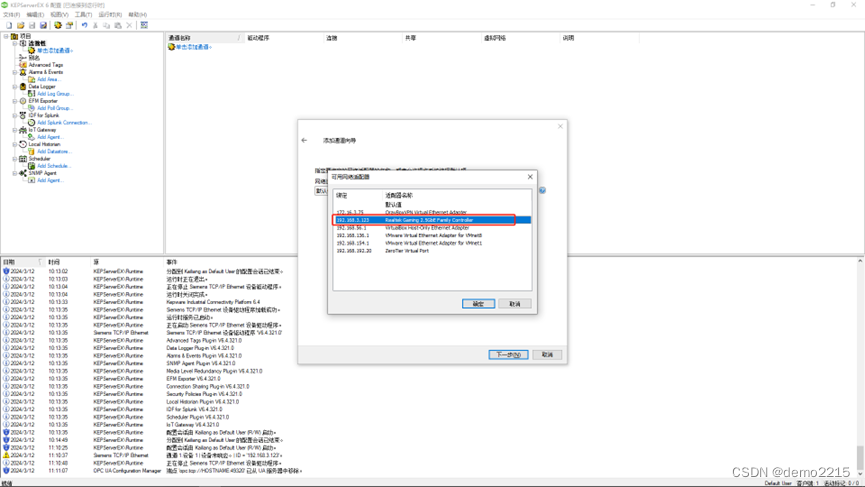

4.网络适配器选择对应的网卡

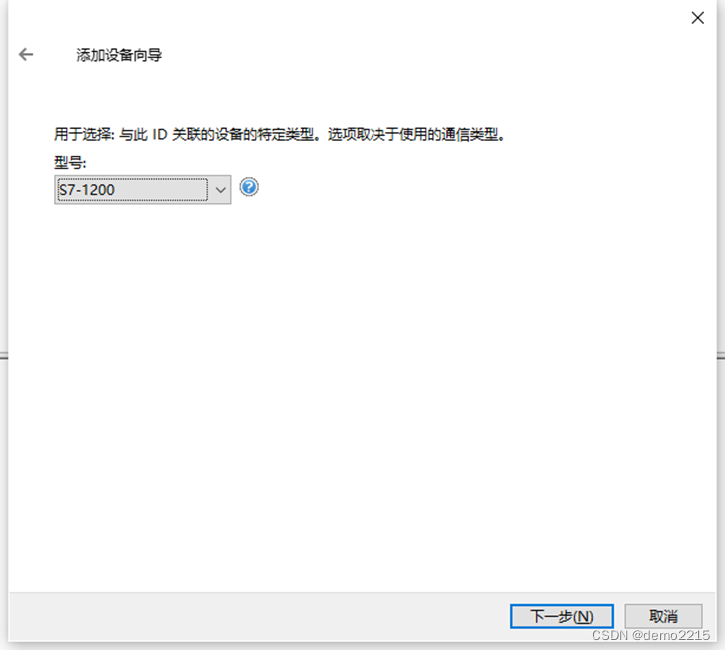

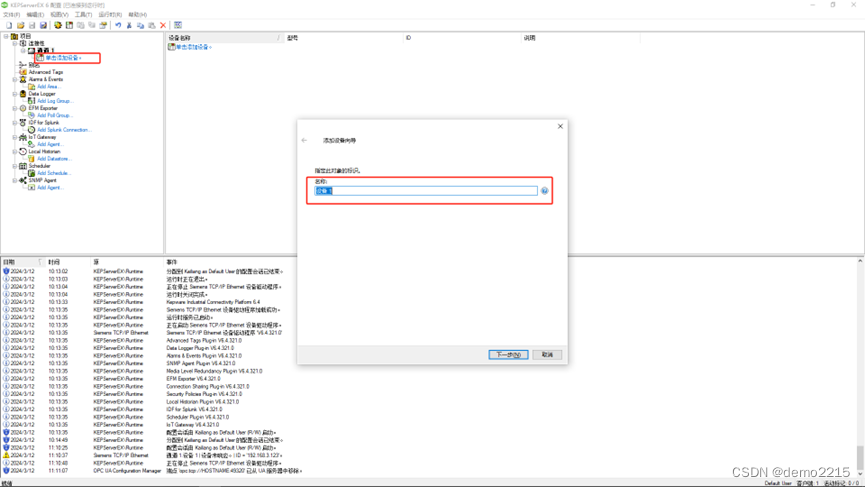

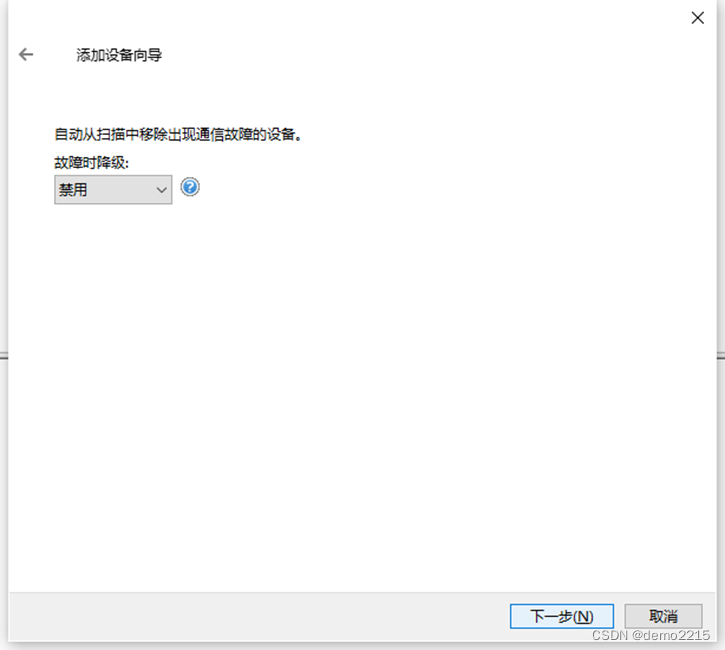

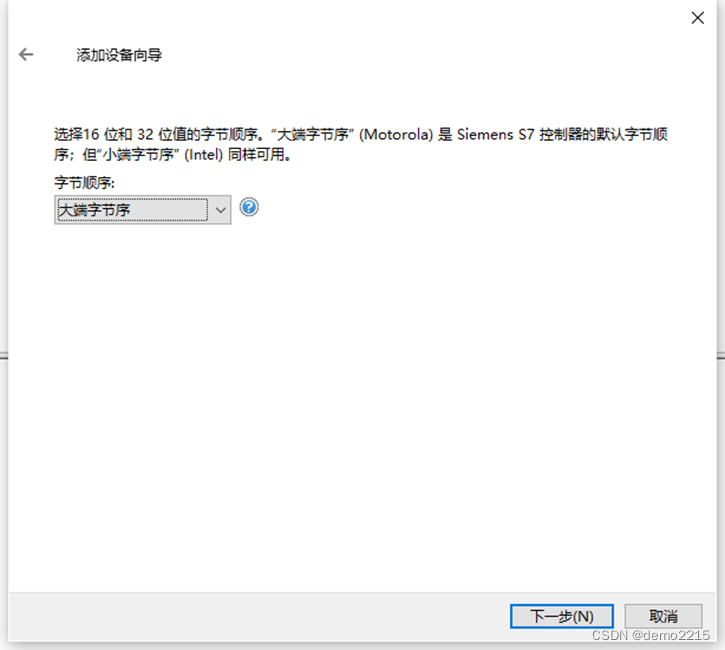

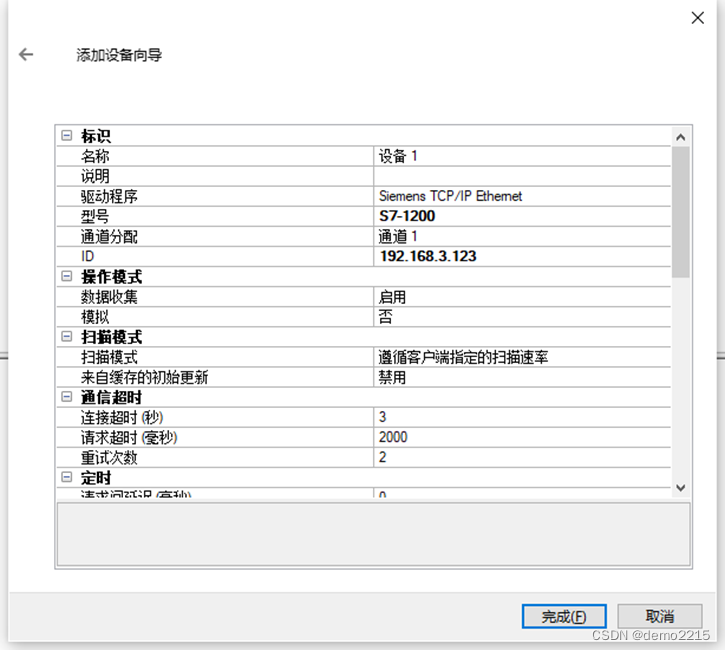

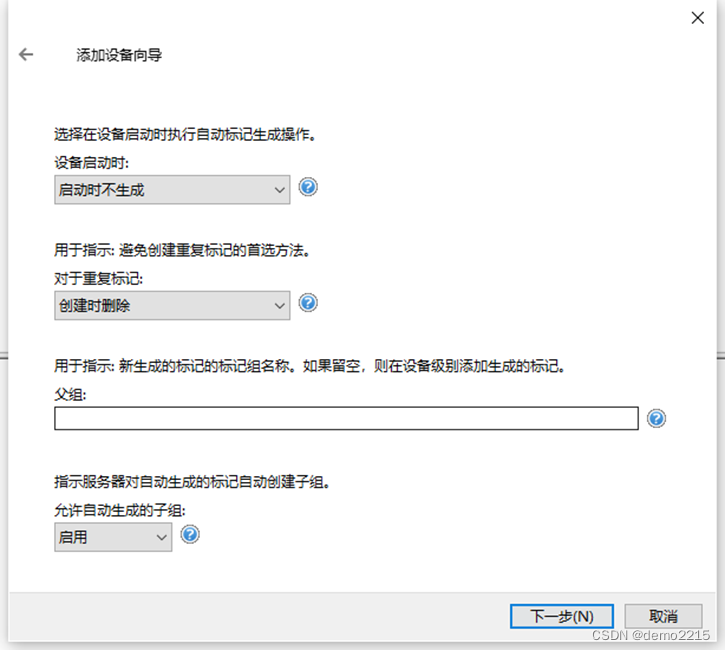

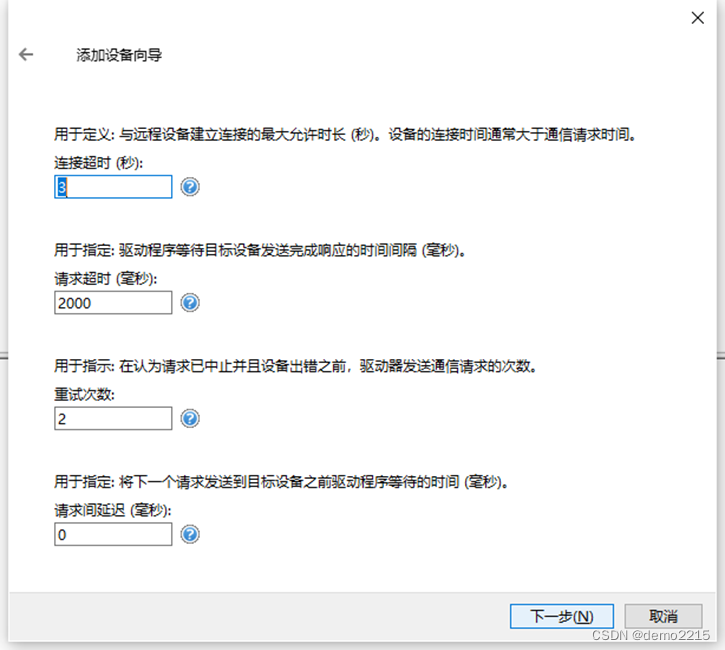

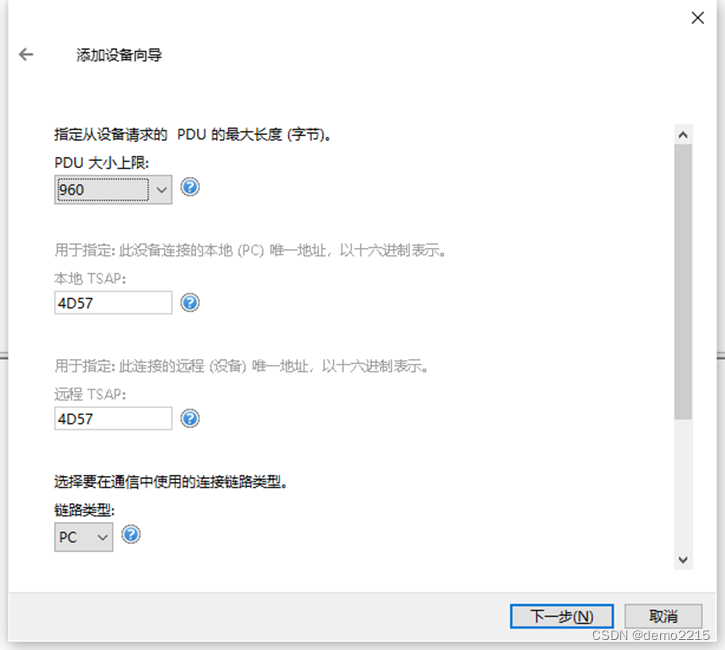

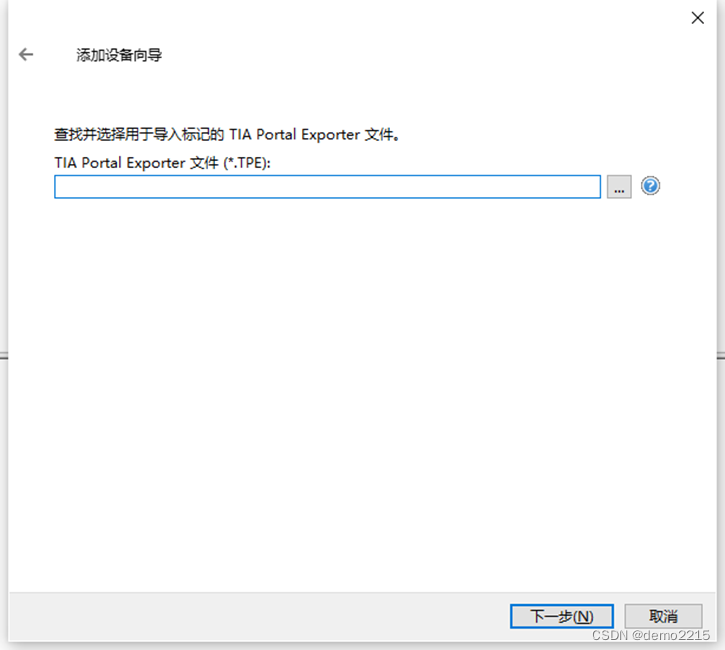

5.点击添加设备

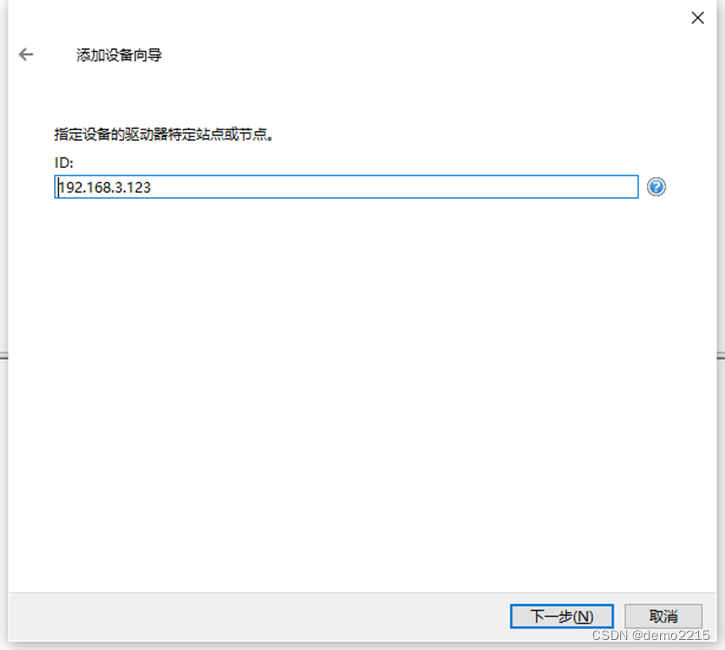

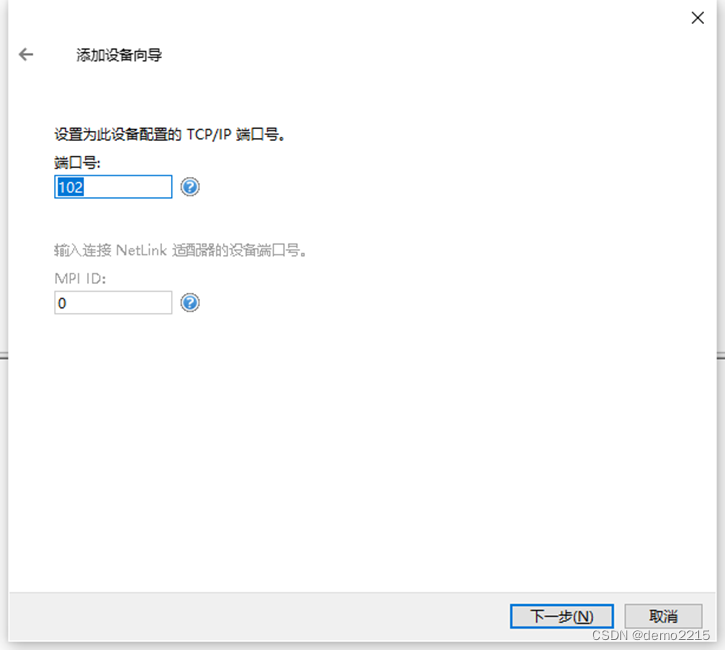

6.输入IP地址

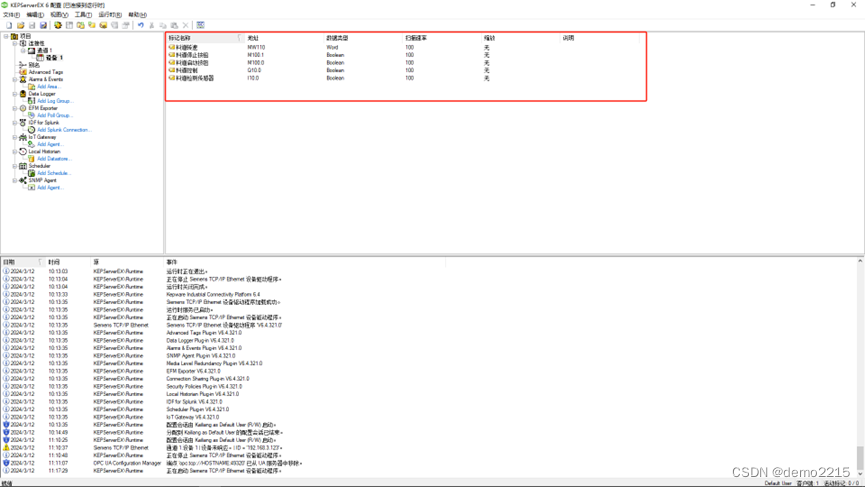

7.添加变量

五、Visual Components Premium 4.8设置

1.创建连接
点击菜单栏连通性，选择OPC UA，点击添加服务器，点击右侧测试连接，弹出连接成功后点击应用。

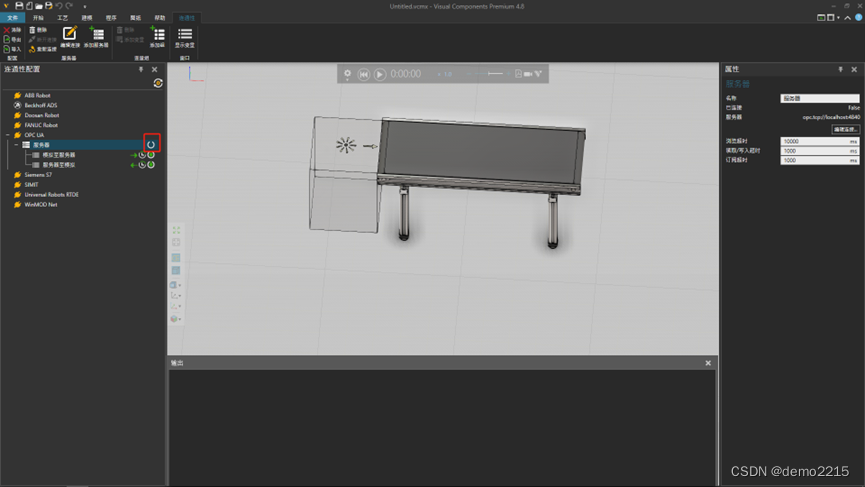

点击连接

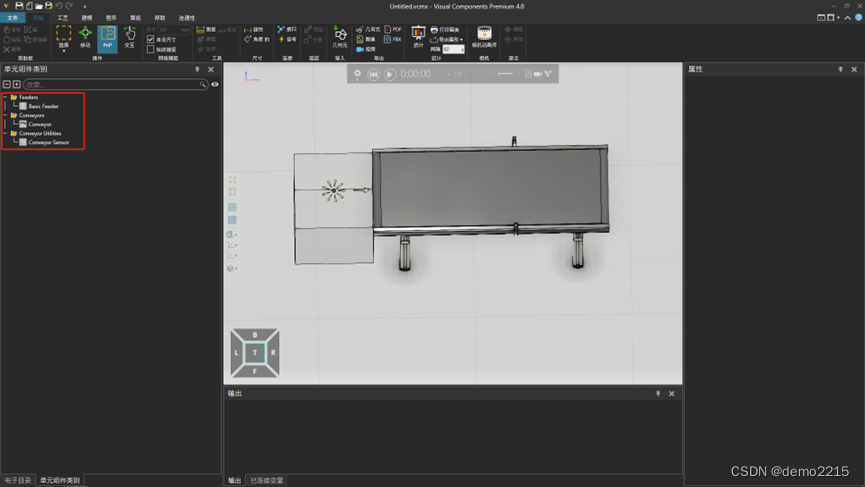

2.添加部件

3.添加变量

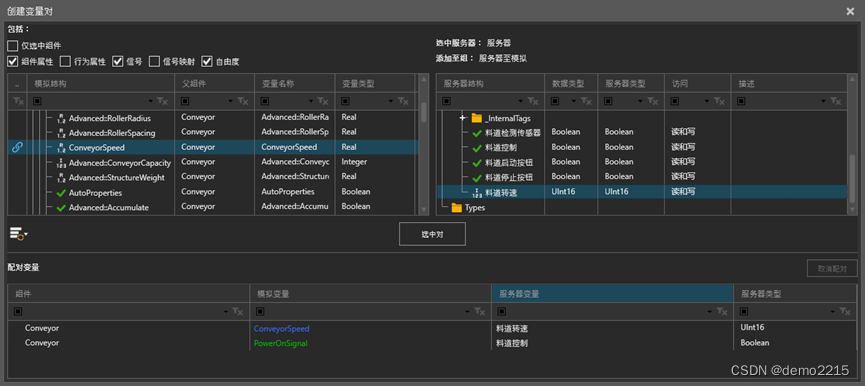

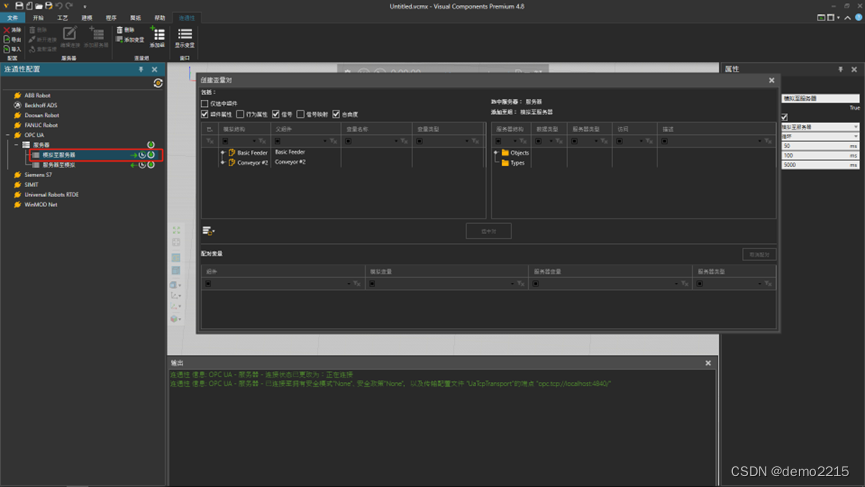

右键模拟至服务器，添加变量

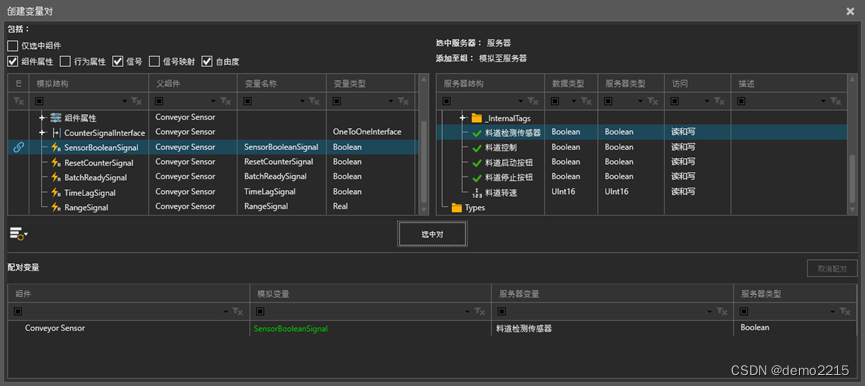

将传感器信号连接到输入

右键服务器至模拟，将料道转速及料道控制与部件相关属性关联

六、连通性测试

启动VC仿真，可通过PLC程序控制料道启动停止及料道转速。
