1. VxLAN

1.1 VxLan简介

首先VxLAN跟IPIP模式一样，都是属于Overlay网络的一种。

其次，VxlAN和IPIP在封装上有两个区别：

VxLAN的每个数据包开销都比IPIP大，因为header更大。
VxLAN的实现不使用BGP，而IPIP使用Calico node节点之间的BGP。

最后，VXLAN（Virtual Extensible LAN）是一种基于 UDP 的隧道技术，通过在原始数据包外封装一个新的 VXLAN 头部和 UDP 头部，实现跨子网的通信。

1.2 配置方式

1.2.1 方式一：通过环境变量配置

在 calico.yaml 中，通过环境变量 CALICO_IPV4POOL_VXLAN 配置 VXLAN 模式（默认处于关闭状态），如下：

……省略部分内容
 - name: CALICO_IPV4POOL_VXLAN # 注意：VXLAN模式和IPIP模式只能二选一
   value: "Always"
……省略部分内容

1.2.1.1 该方式特点

作用范围
该配置会在 Calico 安装时自动创建一个默认的 IPPool，并启用 VXLAN 模式。
灵活性
配置较为简单，但灵活性较低，无法对 IPPool 进行更细粒度的控制（如 CIDR、NAT 等）。
适用场景
适合快速部署和简单场景，不需要对 IPPool 进行定制化配置。

1.2.1.2 生成的默认IPPool

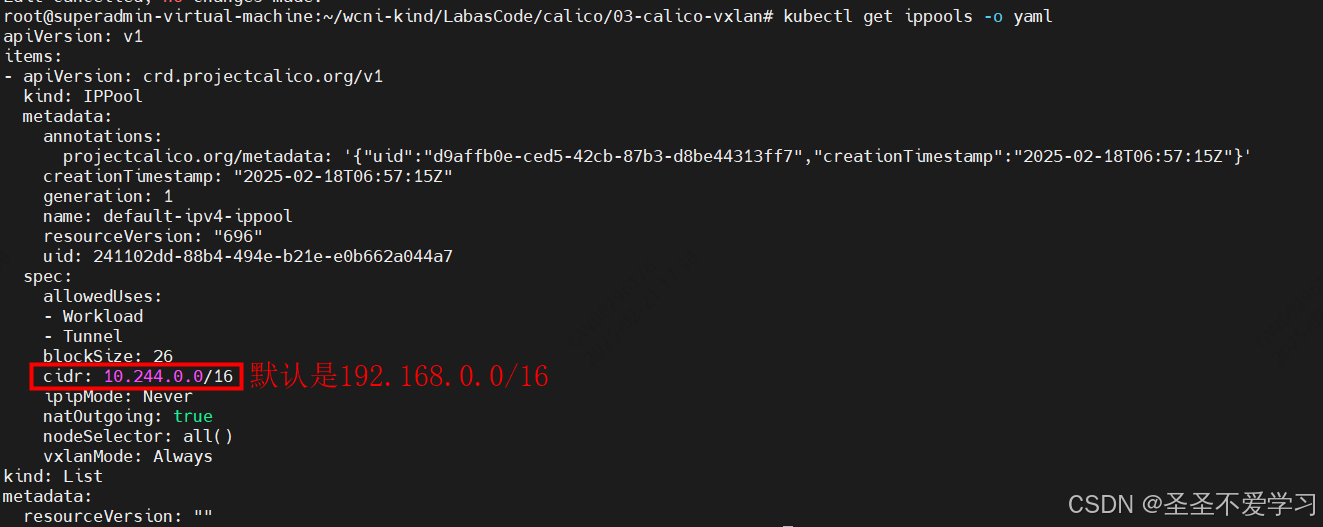

这个ippools资源，如果在部署calico.yaml的时候没有显示的指定，则Calico 会根据环境变量生成一个默认的ippools，类似于以下内容：

1.2.2 方式二：通过IPPool配置

直接通过 Kubernetes 资源（ippools）配置 VXLAN 模式，如下：

apiVersion: projectcalico.org/v3
kind: IPPool
metadata:
  name: ippool-vxlan-1
spec:
  cidr: 192.168.0.0/16
  vxlanMode: Always # 或者CrossSubnet
  natOutgoing: true

1.2.2.1 该方式特点

作用范围
直接定义 IPPool 资源，可以精确控制 IP 池的 CIDR、VXLAN 模式、NAT 等参数。
灵活性
配置灵活，支持更复杂的场景（如多 IPPool、跨子网配置等）。
适用场景
适合需要定制化 IPPool 的场景，或者对网络有更高要求的部署。

1.2.3 两种方式的主要区别

特性	环境变量配置	IPPool资源配置
配置方式	通过环境变量	通过Kubernetes资源
灵活性	较低，仅支持简单配置	较高，支持定制化配置
CIDR控制	仅使用默认CIDR（如192.168.0.0/16）	可自定义CIDR
NAT配置	默认启用NAT	可自定义是否启用NAT
适用场景	快速部署、简单使用	复杂场景、有定制化需求

1.2.4 两种方式的注意事项

冲突问题
如果同时使用环境变量和 IPPool 资源配置，可能会导致冲突。建议只选择一种方式。
修改配置后
修改 IPPool 配置后，需要重启 Calico 节点或重新应用配置。
默认 IPPool
如果使用环境变量配置，Calico 会自动创建一个默认 IPPool。如果需要修改默认 IPPool，建议直接使用 IPPool 资源配置。

1.2.5 使用vxlan模式的注意事项（必看）

calico.yaml默认是ipip模式，使用vxlan模式的话，由于本身并不涉及到BGP相关的东西，所以要有两个和bgp相关的配置需要移除：

移除和bird相关的配置（calico.yaml）。

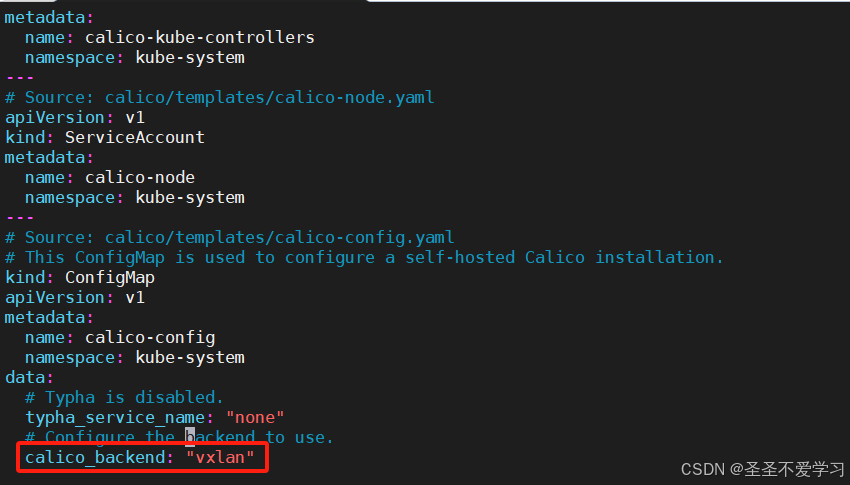

calico_backend: "bird" 改成 calico_backend: "vxlan"

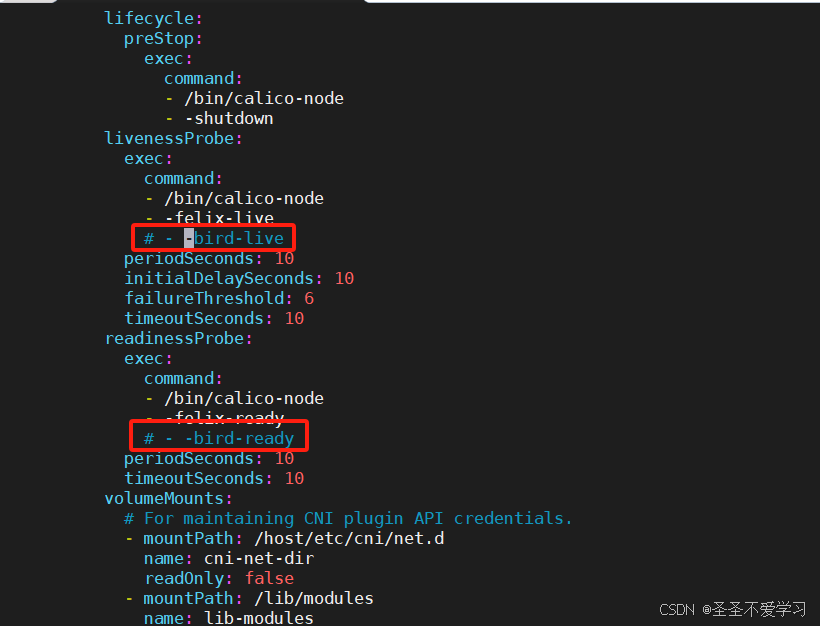

移除bird的存活探测和就绪探测（calico.yaml）。

这里还有一点需要注意，部署calico的时候（跟单独的模式无关），如果服务器上有多张网卡在用，并且都在使用，而且第一张网卡不叫eth0或者要使用的网卡不是第一张，那么我们需要手动添加一项配置来指定网卡，否则calico-node会启动失败：
IP_AUTODETECTION_METHOD=first-found：这个是默认值，自动选择第一个网卡。

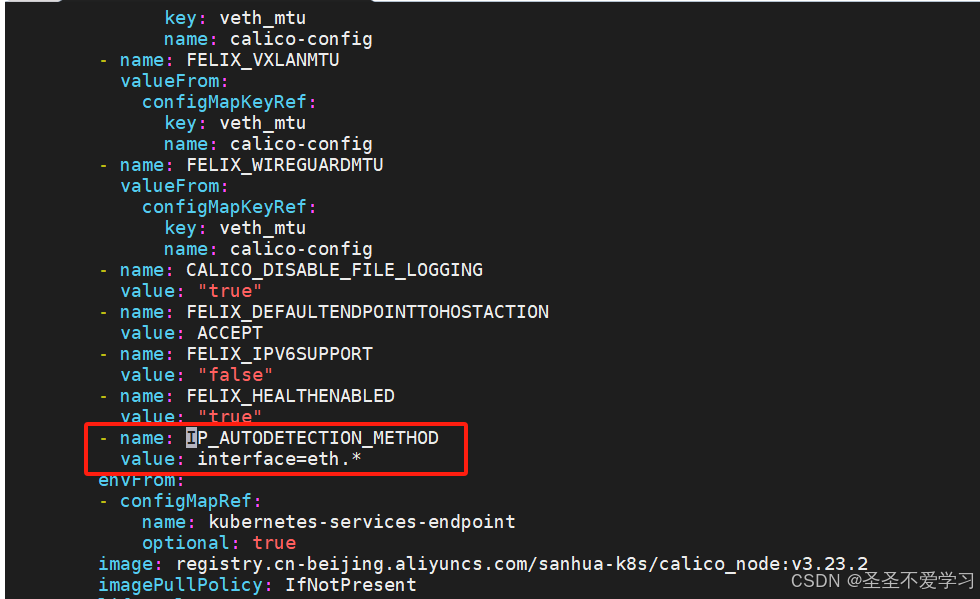

IP_AUTODETECTION_METHOD=interface=eth.*：这个配置就是选择指定网卡，可以指定具体的网卡名称如eth0，也支持正则表达式。注意：不同版本的calico配置方式不同，一定要根据对应版本的calico官方文档来改！比如我3.23的配置方式如下：
执行命令：calico会从指定正则表达式中，选一个匹配的接口来选择IP地址。
kubectl set env daemonset/calico-node -n kube-system IP_AUTODETECTION_METHOD=interface=eth.*
执行完后，ds calico-node中就会生成这个配置：
还有很多其他的配置方法，比如排除不需要的接口，详细的还是看官方文档。

1.3 kind部署k8s集群

1.3.1 调整相关配置

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# grep image 1-setup-env.sh
#cat <<EOF | kind create cluster --name=calico-vxlan --image=kindest/node:v1.27.3 --config=-
cat <<EOF | kind create cluster --name=calico-vxlan --image=registry.cn-beijing.aliyuncs.com/sanhua-k8s/kindest_node:v1.27.3 --config=-


root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# grep 'image:' calico.yaml
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          #image: 192.168.2.100:5000/calico/node:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_node:v3.23.2
          #image: 192.168.2.100:5000/calico/node:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_node:v3.23.2
          #image: 192.168.2.100:5000/calico/kube-controllers:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_kube-controllers:v3.23.2


root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# grep 'image:' cni.yaml
      #- image: 192.168.2.100:5000/nettool
      - image: image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool

1.3.2 部署集群

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# ./1-setup-env.sh

1.3.3 部署测试容器

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# cat cni.yaml
apiVersion: apps/v1
kind: DaemonSet
#kind: Deployment
metadata:
  labels:
    app: wluo
  name: wluo
spec:
  #replicas: 2
  selector:
    matchLabels:
      app: wluo
  template:
    metadata:
      labels:
        app: wluo
    spec:
      containers:
      #- image: 192.168.2.100:5000/nettool
      - image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
        name: nettoolbox
        env:
          - name: NETTOOL_NODE_NAME
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
        securityContext:
          privileged: true
---
apiVersion: v1
kind: Service
metadata:
  name: wluo
spec:
  type: NodePort
  selector:
    app: wluo
  ports:
  - name: wluo
    port: 80
    targetPort: 80
    nodePort: 32000


root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# kubectl apply -f cni.yaml
daemonset.apps/wluo created
service/wluo created



root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/03-calico-vxlan# kubectl get po -owide

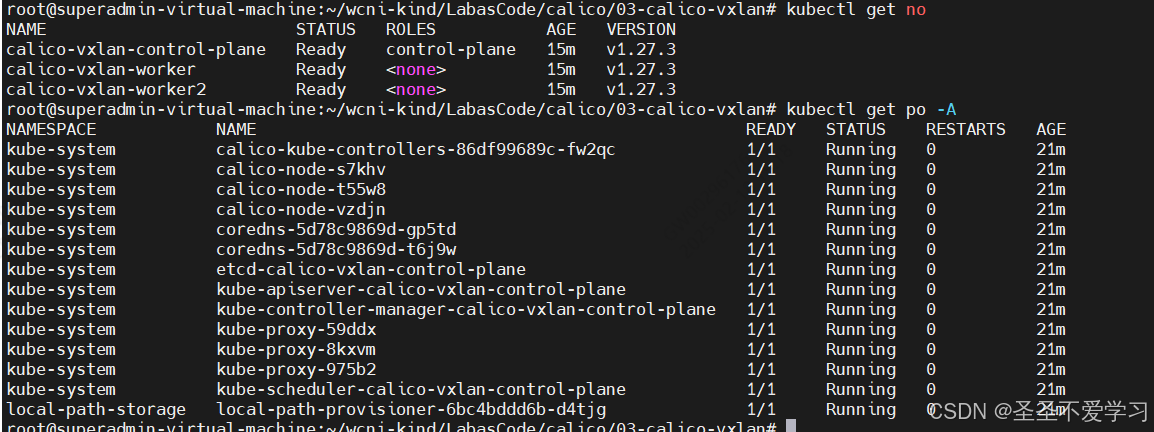

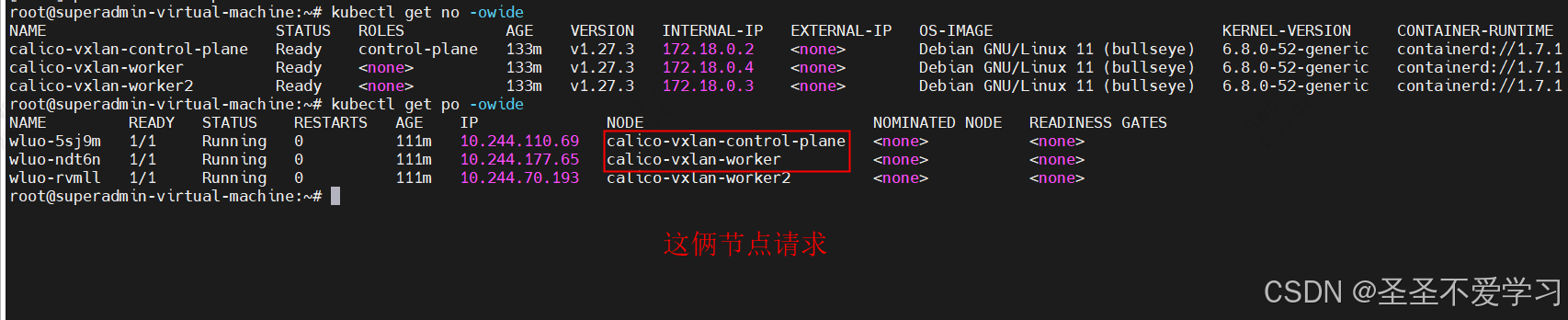

NAME         READY   STATUS    RESTARTS   AGE   IP              NODE                         NOMINATED NODE   READINESS GATES
wluo-5sj9m   1/1     Running   0          77s   10.244.110.69   calico-vxlan-control-plane   <none>           <none>
wluo-ndt6n   1/1     Running   0          77s   10.244.177.65   calico-vxlan-worker          <none>           <none>
wluo-rvmll   1/1     Running   0          77s   10.244.70.193   calico-vxlan-worker2         <none>           <none>

1.4 VxLAN同节点通信（vxlanMode: Always）

这个和ipip的同节点通信一样的，直接走路由，所以这里不抓包看了。

1.5 VxLAN跨节点通信（同子网，vxlanMode: Always）

1.5.1 简单分析

控制节点查看路由

root@superadmin-virtual-machine:~# docker exec -it calico-vxlan-control-plane bash
root@calico-vxlan-control-plane:/# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.18.0.1      0.0.0.0         UG    0      0        0 eth0
10.244.70.192   10.244.70.192   255.255.255.192 UG    0      0        0 vxlan.calico
10.244.110.64   0.0.0.0         255.255.255.192 U     0      0        0 *
10.244.110.65   0.0.0.0         255.255.255.255 UH    0      0        0 cali350dec42006
10.244.110.66   0.0.0.0         255.255.255.255 UH    0      0        0 calidcbc1979adc
10.244.110.67   0.0.0.0         255.255.255.255 UH    0      0        0 calicaeaa1160e2
10.244.110.68   0.0.0.0         255.255.255.255 UH    0      0        0 cali9dfe92e663d
10.244.110.69   0.0.0.0         255.255.255.255 UH    0      0        0 calib5fd138717b
10.244.177.64   10.244.177.64   255.255.255.192 UG    0      0        0 vxlan.calico
172.18.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth0

calico-vxlan-control-plane上的pod，请求calico-vxlan-worker上的pod时，控制节点的pod还是先路由匹配，目的pod地址为：10.244.177.65。那么对应的路由就是：

10.244.177.64 10.244.177.64 255.255.255.192 UG 0 0 0 vxlan.calico

问题来了：去10.244.177.65需要通过10.244.177.64这个网关，那10.244.177.64是哪个节点？或者换句话说，这个10.244.177.64，在哪个节点上。对应mac地址又是什么？

查mac地址

root@superadmin-virtual-machine:~# docker exec -it calico-vxlan-control-plane arp -n|grep 10.244.177.64
10.244.177.64            ether   66:aa:ae:c0:d0:7a   CM                    vxlan.calico

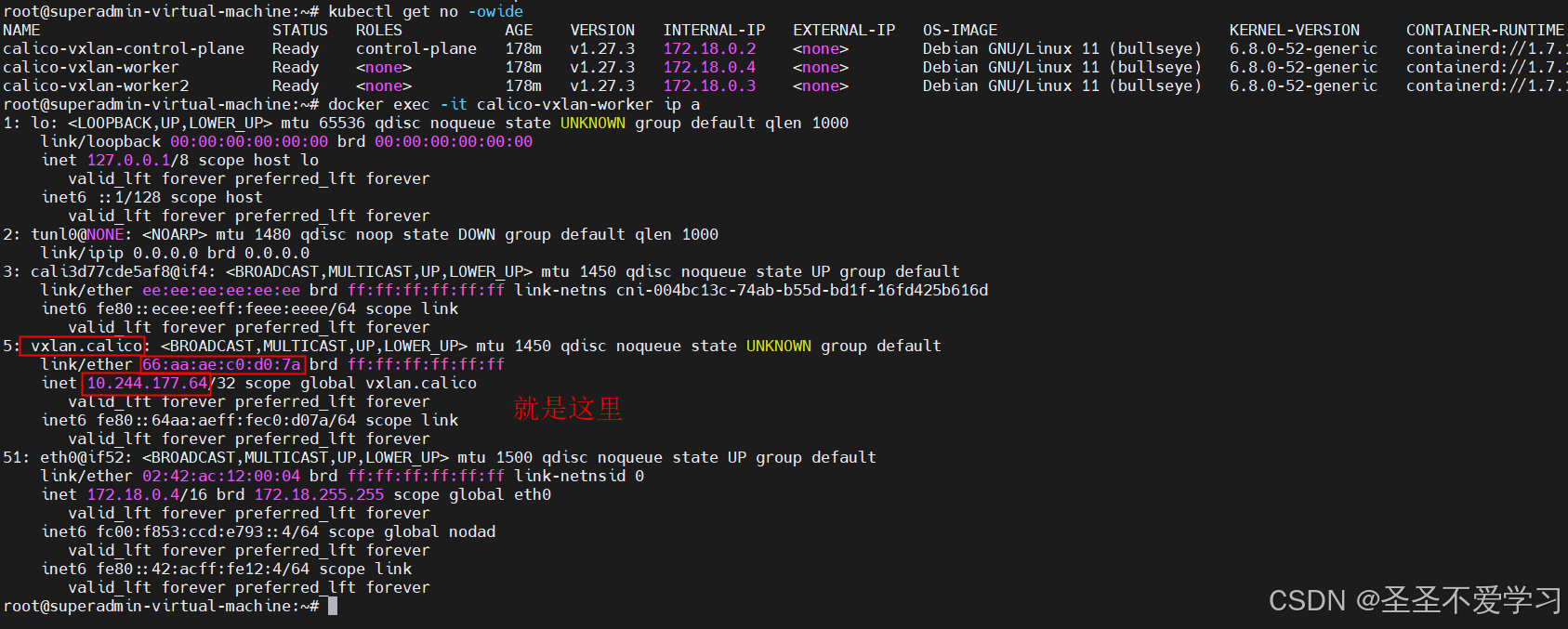

通过上述结果，得知了10.244.177.64对应的mac是66:aa:ae:c0:d0:7a，设备名称就叫vxlan.calico。

那么报文从控制节点发往10.244.177.64时，dst_mac=66:aa:ae:c0:d0:7a（每一跳都会变）。

那10.244.177.64到底是哪个节点呢？或者说，我控制节点，是怎么获取到这个信息（就上面的arp信息）的？答：FDB表。

FDB（Forwarding Database Table）表，即转发数据库表，也被称为 MAC 地址表。主要用于记录（自动学习）MAC 地址与网络设备端口之间的映射关系。

当收到一个数据帧时，会根据帧中的目的 MAC 地址查找 FDB 表，从而确定将该数据帧从哪个接口转发到那个目的地址。但是注意：mac和目的地址的关系并不是绑定的，有可能是属于目标节点的其他网卡，不过这个会自动识别，只要对应mac的网卡在目标节点存在就行。

查fdb表里面的信息。

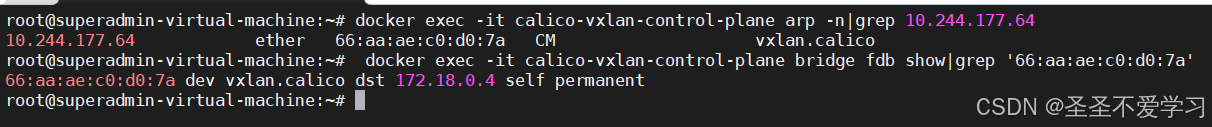

root@superadmin-virtual-machine:~# docker exec -it calico-vxlan-control-plane bridge fdb show|grep '66:aa:ae:c0:d0:7a'
66:aa:ae:c0:d0:7a dev vxlan.calico dst 172.18.0.4 self permanent

这条信息表示：当要将数据帧发送到 Dst_MAC=66:aa:ae:c0:d0:7a 时，数据帧会通过 VXLAN 隧道封装（vxlan.calico）并发送到outer_ip=172.18.0.4（该地址并不一定是7a这个mac的网卡） 这个目标 IP 地址所在的节点。

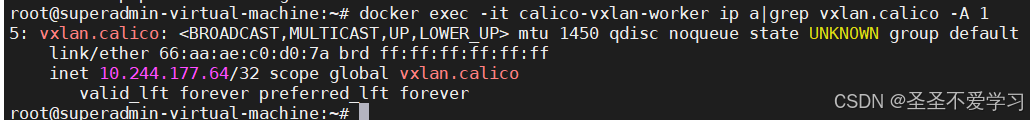

那么可以验证一下这个信息对不对：

那么有了上述fdb表中的信息后，我们就能明确的知道，10.244.177.64这个网关地址，对应的就是172.18.0.4这个node节点。

然后通过路由查询，找到去172.18.0.4的路由，以及对应的出接口，一般都从eth0接口出去了。

1.5.2 抓包分析

这里我在源端和目的端同时抓的包

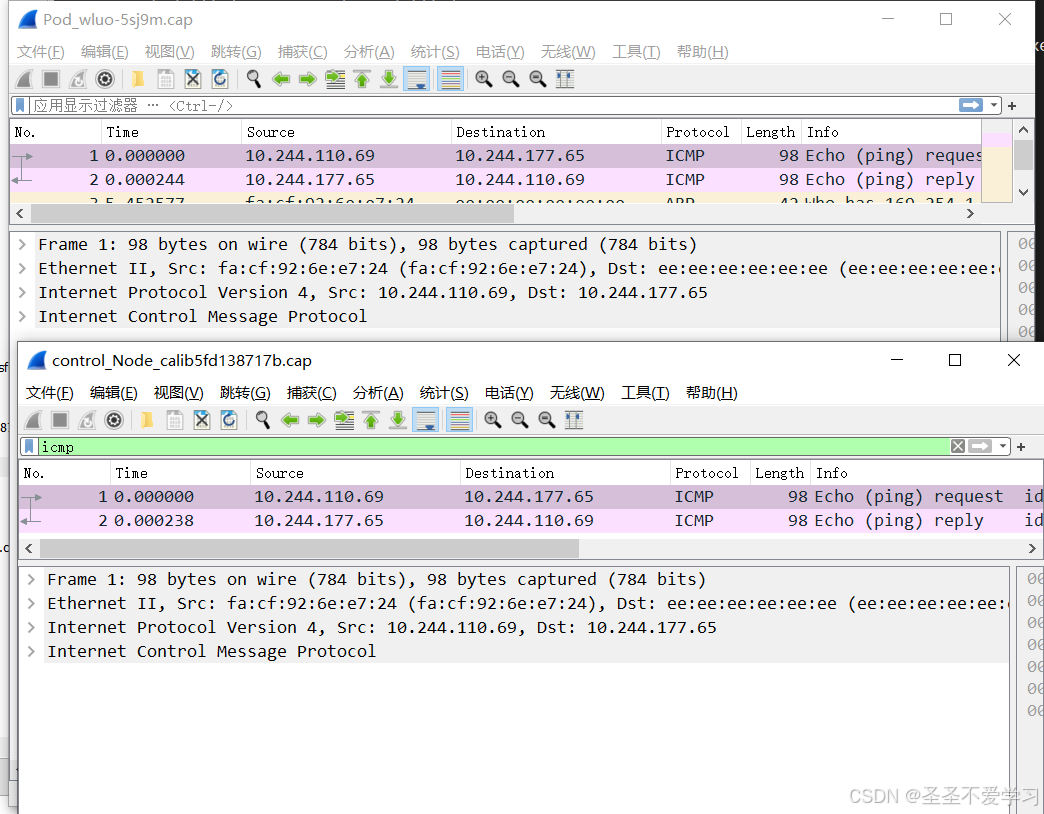

1.5.2.1 源pod eth0

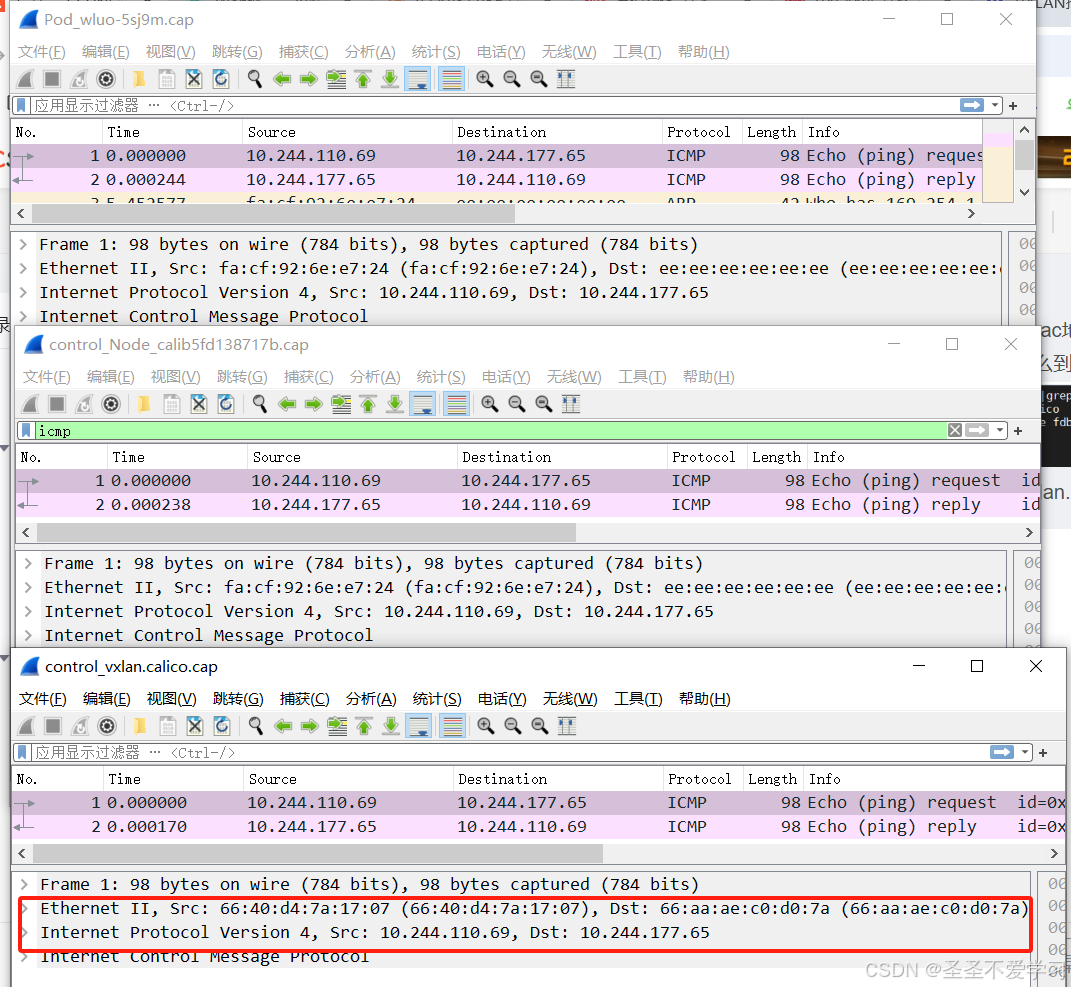

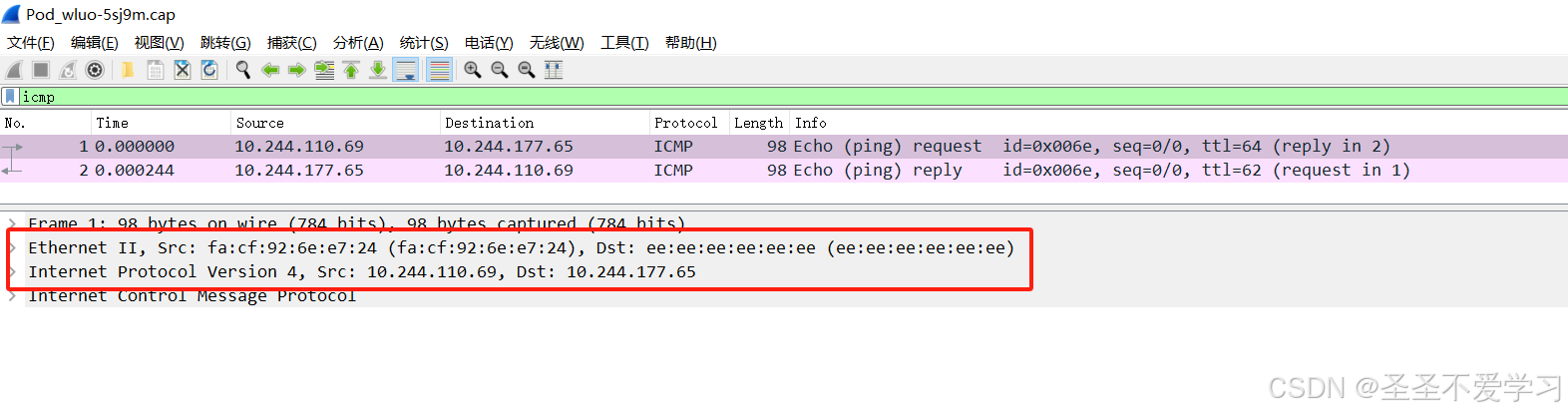

从上图可以看到，此时的报文结构：

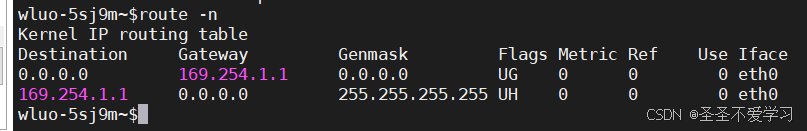

Src_ip：10.244.110.69 Src_mac：fa:cf:92:6e:e7:24

Dst_ip：10.244.177.65 Dst_mac：ee:ee:ee:ee:ee:ee

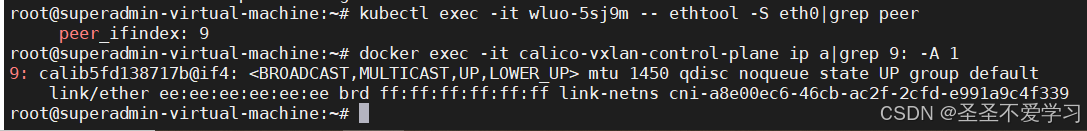

为什么Dst_mac是全e呢？因为它的第一跳一定是发给对应的calic*接口的

1.5.2.2 源宿主机 cali*

从上图可以看到，pod的请求到宿主机cali*接口的时候，报文结构基本没有变化。

接下来，会先查询路由，来确定下一跳该怎么走：

可以看到，要去177.64的话，必须要通过vxlan.calico。

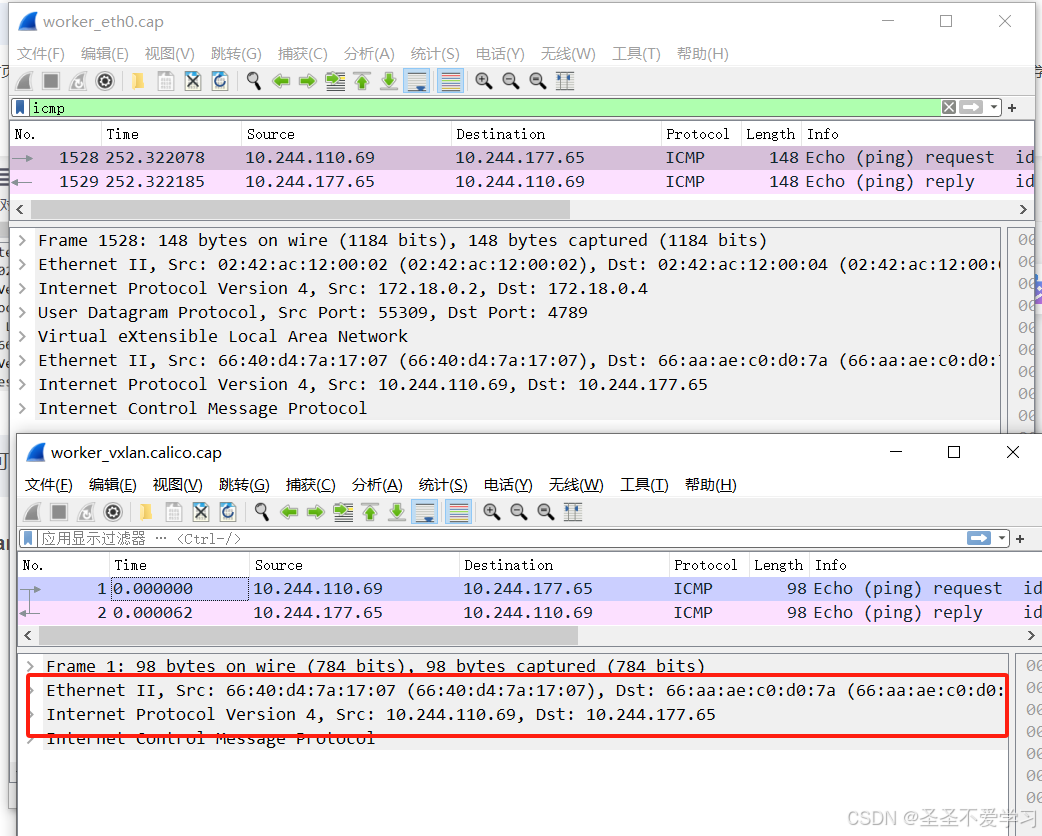

1.5.2.3 源宿主机 vxlan.calico

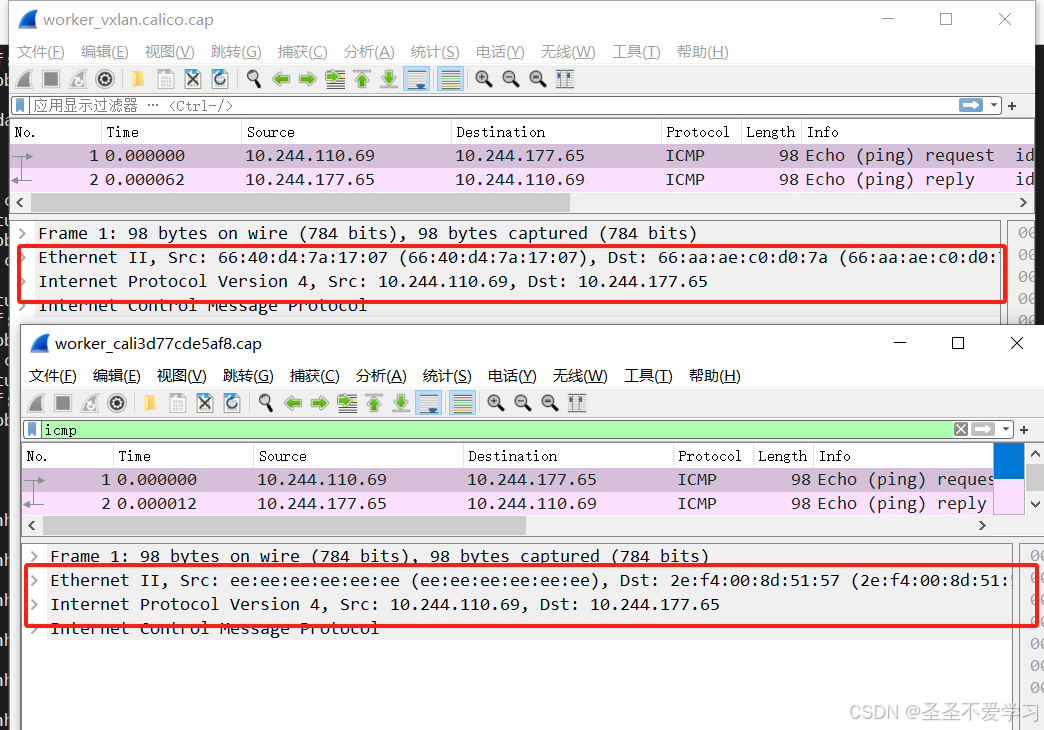

可以看到，请求到vxlan.calico时，src ip和dst ip不变，但是对应的src mac和dst mac都变了：

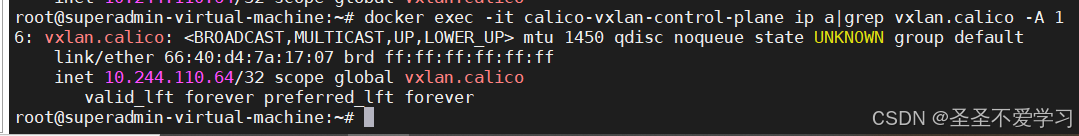

Src_Mac：66:40:d4:7a:17:07（源宿主机vxlan.calico）

Dst_Mac：66:aa:ae:c0:d0:7a（目标宿主机vxlan.calico）

这里上面讲过了，系统会从宿主机arp表中获取到177.64对应的mac地址，然后用这个mac在当前宿主机的FDB表中，获得与之相关的目的节点IP，来确定怎么到达对端。如下：

从上述结果中可以看到，下一跳为172.18.0.4，具体路由为：

那么下一跳就为eth0。

1.5.2.4 源宿主机eth0

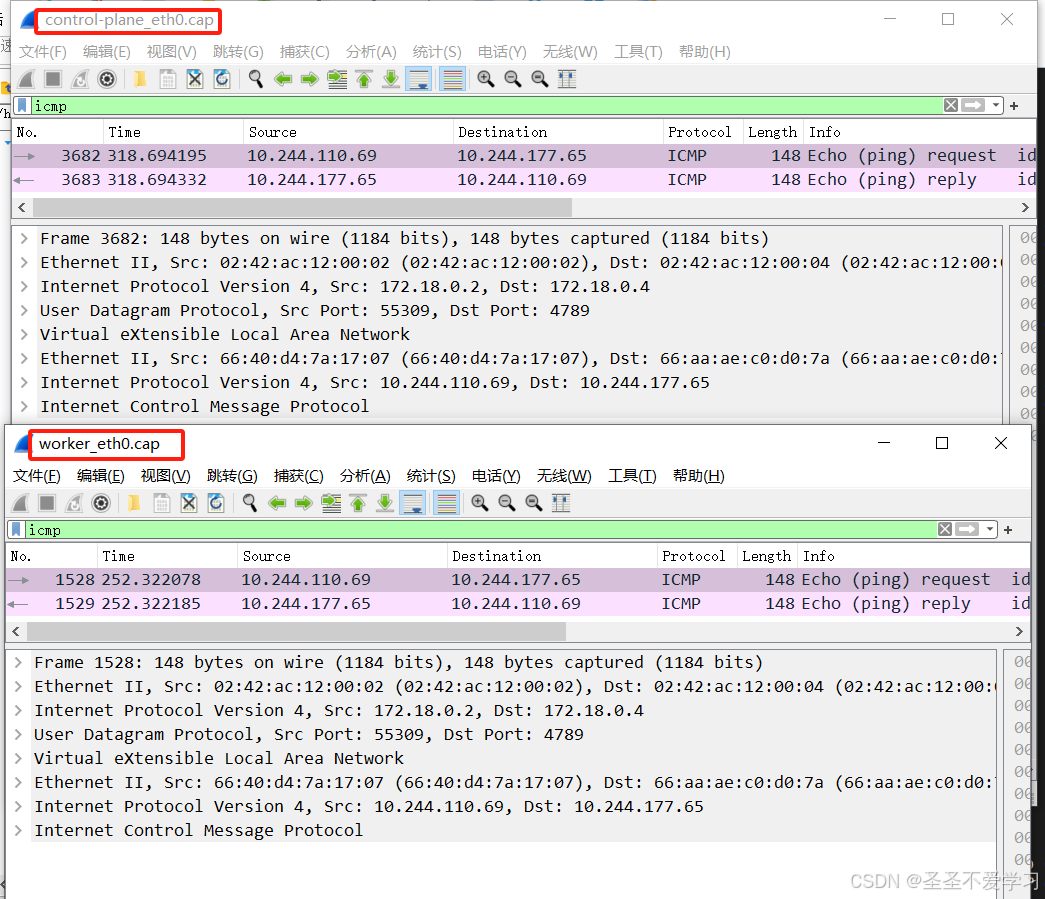

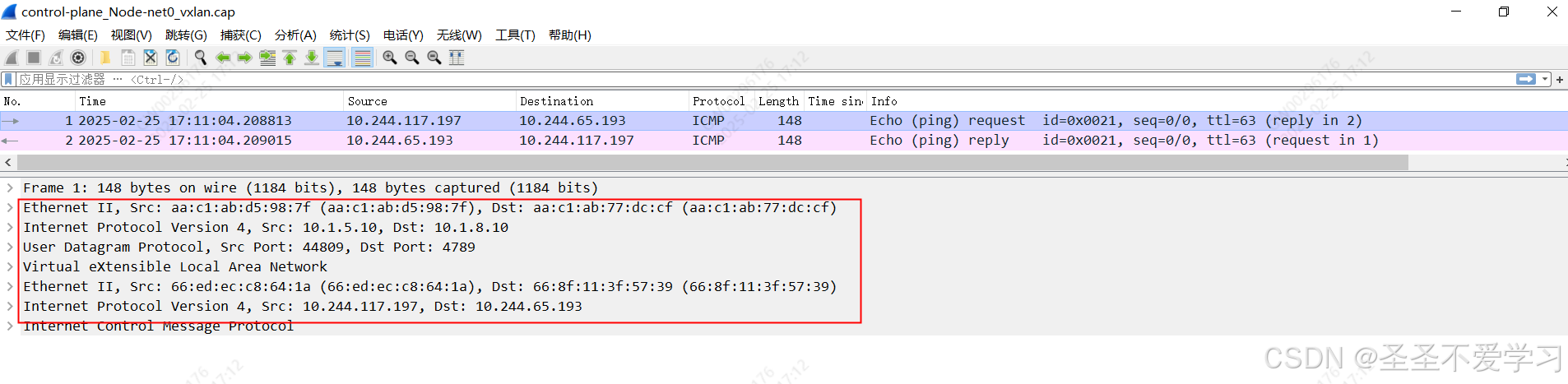

可以看到，报文从vxlan.cali到源宿主机的eth0后，发生了很明显的变化：

inner_ip_src：10.244.110.69（源pod） inner_mac_src：源宿主机vxlan.calico 66:40:d4:7a:17:07
inner_ip_dst：10.244.177.65（目的pod） inner_mac_dst：目标宿主机vxlan.calico 66:aa:ae:c0:d0:7a

outer_ip_src：172.18.0.2 outer_mac_src：02:42:ac:12:00:02（源宿主机eth0）
outer_ip_dst：172.18.0.4 outer_mac_dst：02:42:ac:12:00:04（目标宿主机eth0）

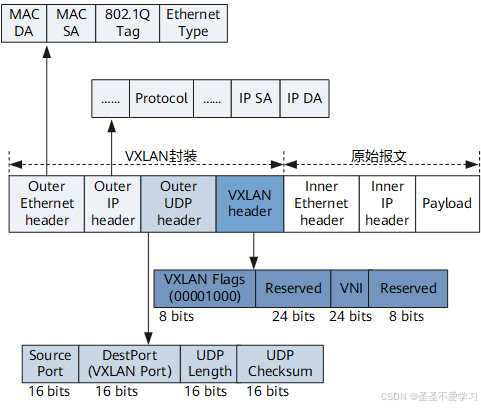

具体的vxlan报文结构为：
https://support.huawei.com/enterprise/zh/doc/EDOC1100218020/f95c6e68
一文带你搞懂VXLAN报文格式，网工先收藏！-阿里云开发者社区

1.5.2.5 目标宿主机eth0

通过上图的对比，可以看到报文到eth0后，是没有变化的

1.5.2.6 目标宿主机vxlan.calio

到了vxlan.calio后，解封装去掉了外层ip和外层mac。

但内层ip和内层的mac都没变。

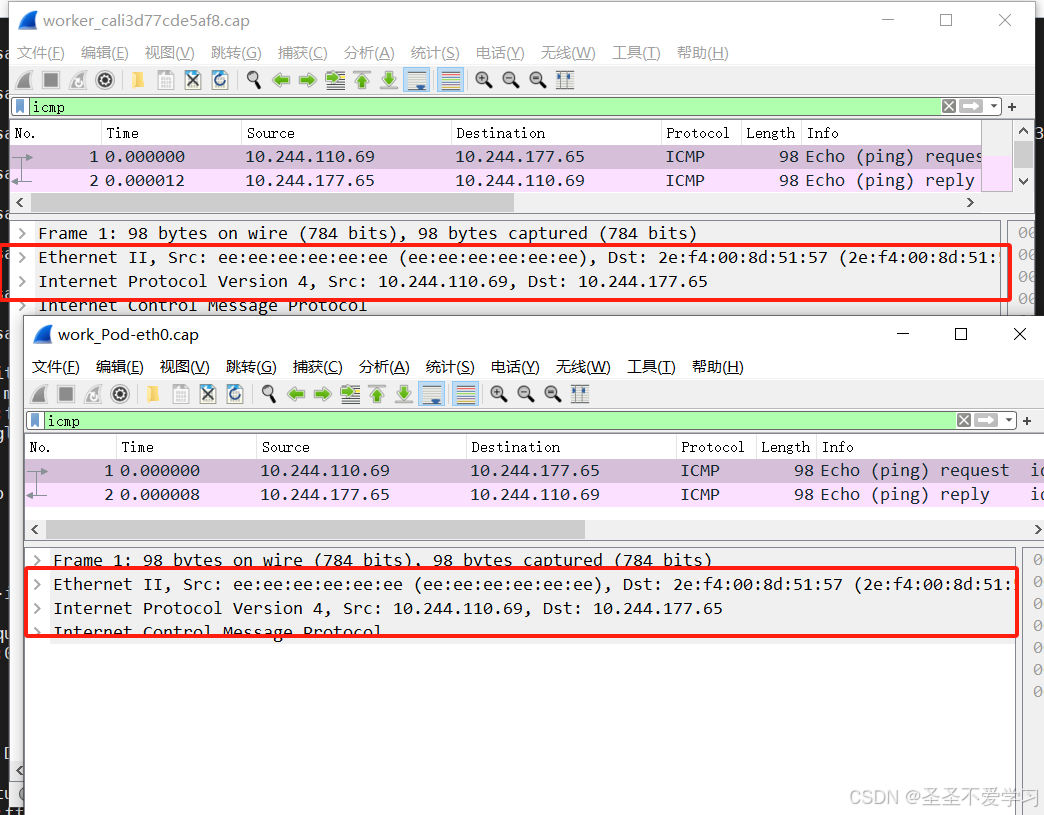

1.5.2.7 目标宿主机calic*

到了cali*后，mac地址又发生了变化：

Src_Mac：目标宿主机cali*的mac
Dst_Mac：目标pod eth0接口的mac

1.5.2.8 目标pod eth0

从cali到pod eth0的报文，就不会再发生改变了。

1.5.3 vxlan跨节点通信总结

报文会在以下几个节点发生改变：

源宿主机cali*接口到源宿主机vxlan.calico接口
○ 源mac和目的mac会发生改变，分别为双方的vxlan.calico接口的mac。
源宿主机vxlan.calico接口到源宿主机eth0接口
○ 发给eth0的报文会进行VXLAN封装。
○ 在原有内层IP（双方pod）和内层mac（双方vxlan.calico）的基础上，额外封装外层IP（双方宿主机）和外层mac（双方宿主机）
目标宿主机eth0接口到目标宿主机vxlna.calico接口
○ 解封装报文，只保留内层IP和内层MAC，内层报文内容不变。

2. VxLAN CrossSubnet

这里的CrossSubnet和IPIP的一样，也是跨子网才封装。

同子网的节点间的请求，直接路由转发了。

不同子网节点间的请求，需要通过vxlan封装。

2.1 实验需求

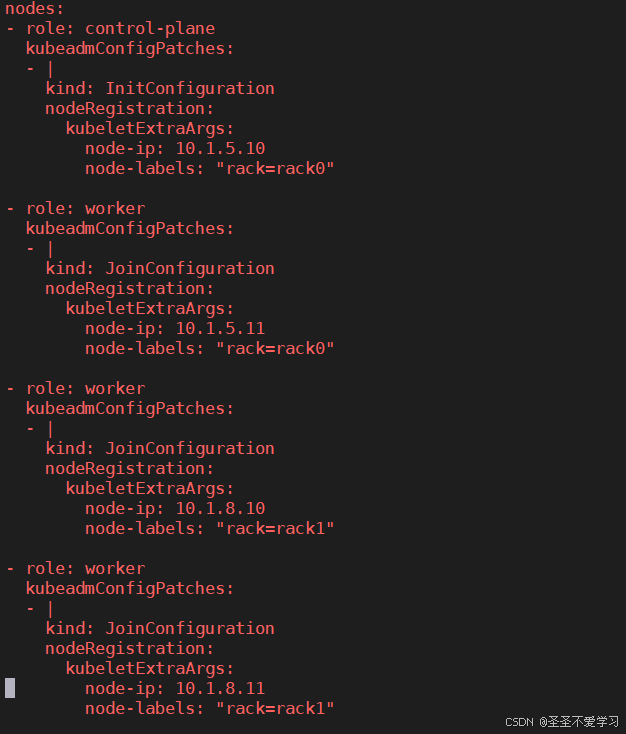

本次实验一共需要4个节点：

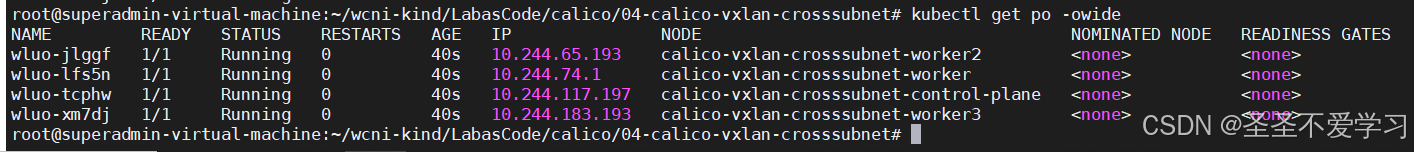

2.2 安装k8s集群

2.2.1 清理环境

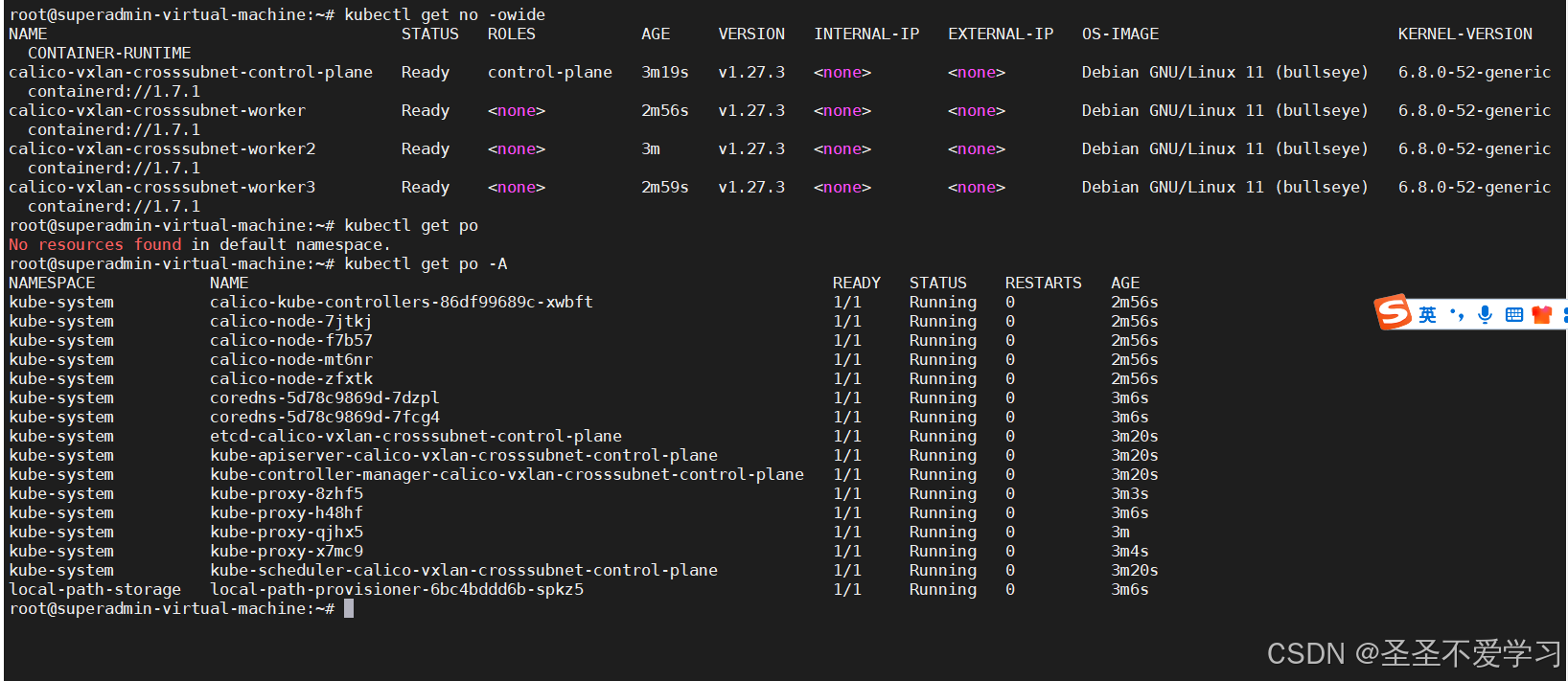

root@superadmin-virtual-machine:~# kind get clusters
calico-vxlan
root@superadmin-virtual-machine:~# kind delete clusters calico-vxlan
Deleted nodes: ["calico-vxlan-worker" "calico-vxlan-worker2" "calico-vxlan-control-plane"]
Deleted clusters: ["calico-vxlan"]

2.2.2 调整配置文件

root@superadmin-virtual-machine:~# grep 'image' /root//wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet/1-setup-env.sh
#cat <<EOF | kind create cluster --name=calico-vxlan-crosssubnet --image=kindest/node:v1.27.3 --config=-
cat <<EOF | kind create cluster --name=calico-vxlan-crosssubnet --image=registry.cn-beijing.aliyuncs.com/sanhua-k8s/kindest_node:v1.27.3 --config=-


root@superadmin-virtual-machine:~# grep 'image' /root//wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet/2-setup-clab.sh
      #image: 192.168.2.100:5000/vyos/vyos:1.4.9
      image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/vyos:1.4.9
      #image: 192.168.2.100:5000/nettool
      image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
      #image: 192.168.2.100:5000/nettool
      image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
      #image: 192.168.2.100:5000/nettool
      image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
      #image: 192.168.2.100:5000/nettool
      image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool


root@superadmin-virtual-machine:~# grep 'image' /root//wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet/calico.yaml
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          imagePullPolicy: IfNotPresent
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          imagePullPolicy: IfNotPresent
          #image: 192.168.2.100:5000/calico/node:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_node:v3.23.2
          imagePullPolicy: IfNotPresent
          #image: 192.168.2.100:5000/calico/node:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_node:v3.23.2
          imagePullPolicy: IfNotPresent
          #image: 192.168.2.100:5000/calico/kube-controllers:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_kube-controllers:v3.23.2
          imagePullPolicy: IfNotPresent


root@superadmin-virtual-machine:~# grep 'image' /root//wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet/cni.yaml
      #- image: 192.168.2.100:5000/nettool
      - image: image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool

2.2.3 安装k8s集群

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet# ./1-setup-env.sh

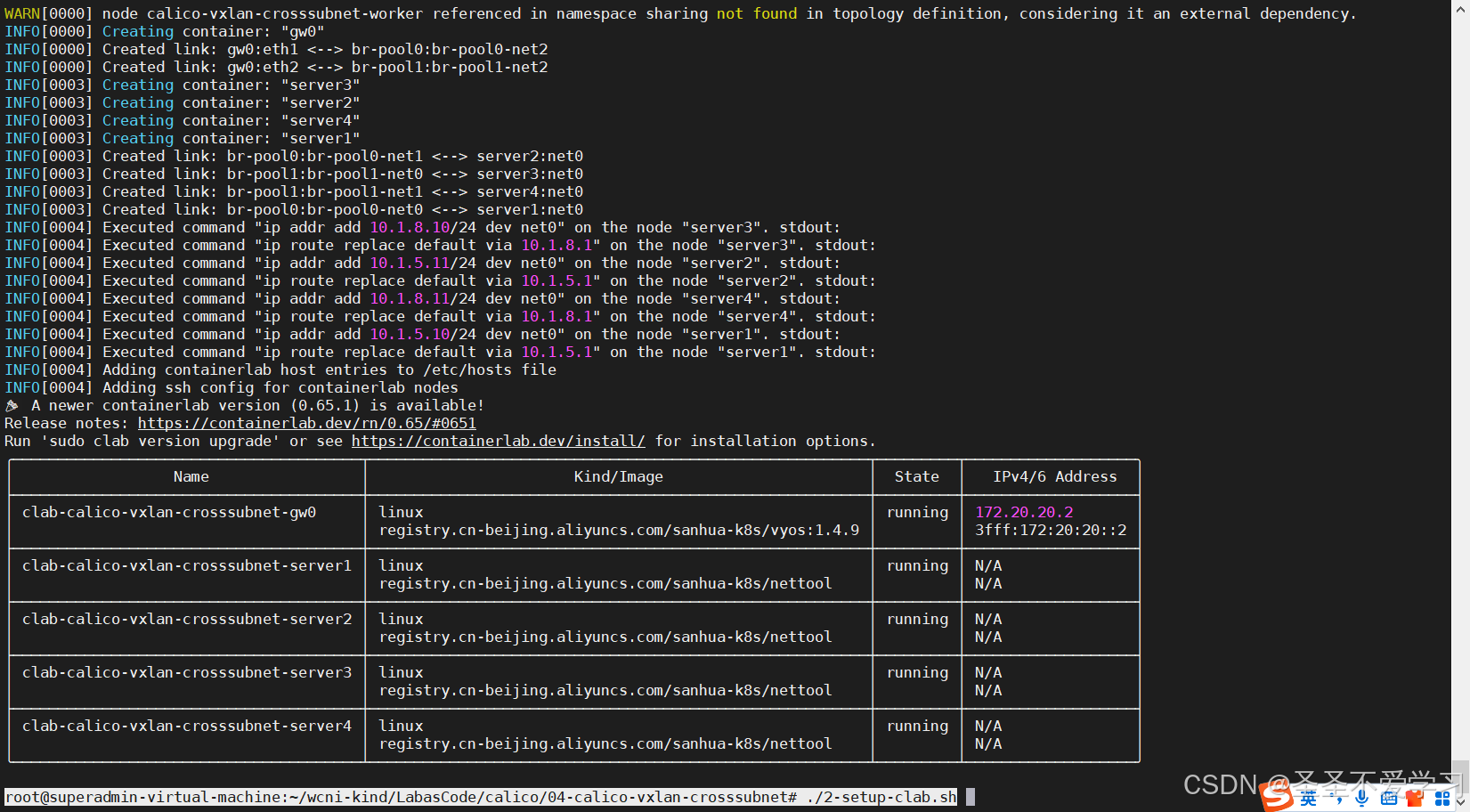

2.2.4 启用containerlab环境

2.2.4.1 清理之前遗留的环境

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/02-calico-ipip-crosssubnet# containerlab destroy --topo clab.yaml
INFO[0000] Parsing & checking topology file: clab.yaml
INFO[0000] Parsing & checking topology file: clab.yaml
INFO[0000] Destroying lab: calico-ipip-crosssubnet
INFO[0000] Removed container: clab-calico-ipip-crosssubnet-server3
INFO[0000] Removed container: clab-calico-ipip-crosssubnet-server2
INFO[0000] Removed container: clab-calico-ipip-crosssubnet-server1
INFO[0000] Removed container: clab-calico-ipip-crosssubnet-server4
INFO[0000] Removed container: clab-calico-ipip-crosssubnet-gw0
INFO[0000] Removing containerlab host entries from /etc/hosts file
INFO[0000] Removing ssh config for containerlab nodes

2.2.4.2 启用新环境

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet# ./2-setup-clab.sh

安装成功后，k8s节点就有IP地址了

2.2.5 创建测试pod

root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet# cat cni.yaml
apiVersion: apps/v1
kind: DaemonSet
#kind: Deployment
metadata:
  labels:
    app: wluo
  name: wluo
spec:
  #replicas: 2
  selector:
    matchLabels:
      app: wluo
  template:
    metadata:
      labels:
        app: wluo
    spec:
      containers:
      #- image: 192.168.2.100:5000/nettool
      - image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
        name: nettoolbox
        env:
          - name: NETTOOL_NODE_NAME
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
        securityContext:
          privileged: true
---
apiVersion: v1
kind: Service
metadata:
  name: wluo
spec:
  type: NodePort
  selector:
    app: wluo
  ports:
  - name: wluo
    port: 80
    targetPort: 80
    nodePort: 32000


root@superadmin-virtual-machine:~/wcni-kind/LabasCode/calico/04-calico-vxlan-crosssubnet# kubectl apply -f cni.yaml

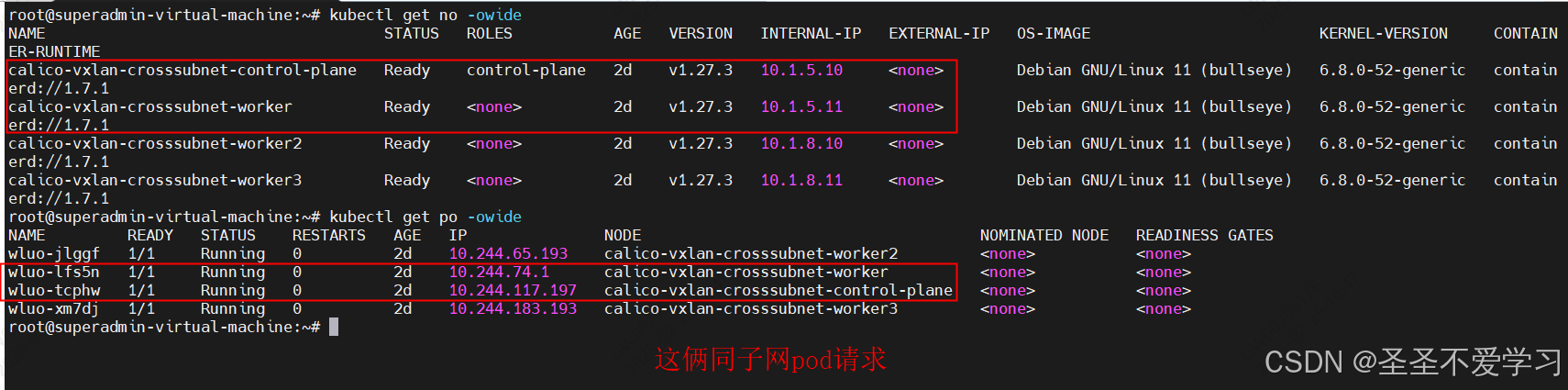

2.2.3 同子网请求

2.2.3.1 终端一：control-plane节点抓包

root@calico-vxlan-crosssubnet-control-plane:~# tcpdump -pne -i net0

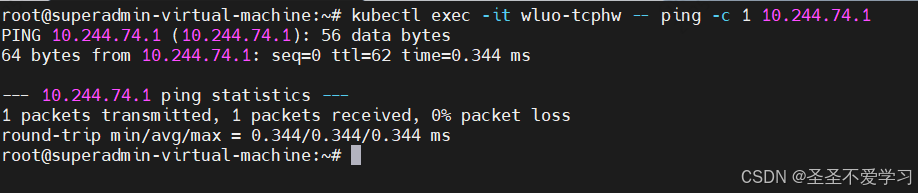

2.2.3.2 终端二：control-plane节点发起icmp请求

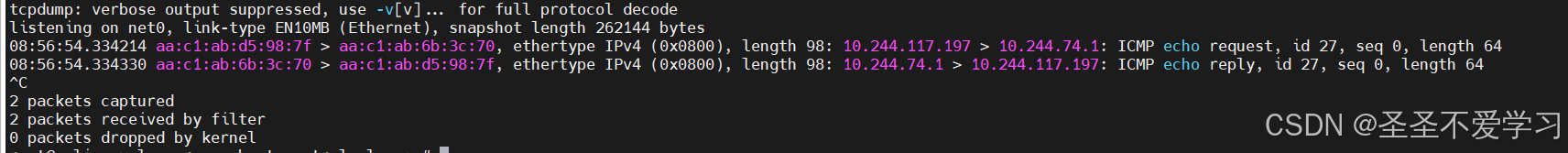

2.2.3.3 终端一：control-plane节点分析报文

通过上述报文，很明显的能看出，到net0（实际工作中，一般是eth0）的报文，是没有vxlan封装的。

src_mac：源pod所在宿主机的net0网卡。

dst_mac：？可以通过arp -n 确认，如下：

然后再通过路由查询，就发给目标宿主机了。

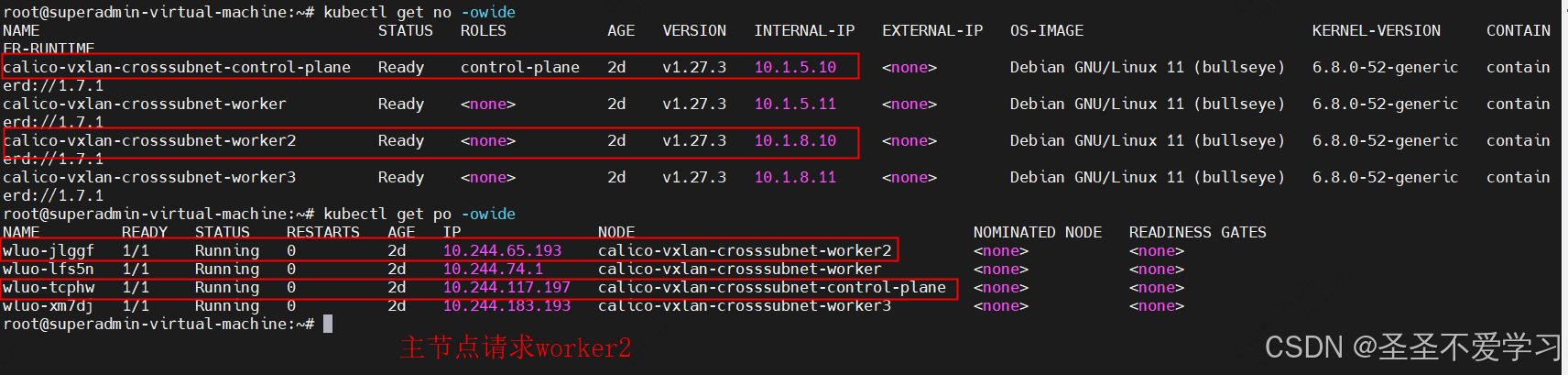

2.2.4 跨子网请求

2.2.4.1 终端一：control-plane节点抓包

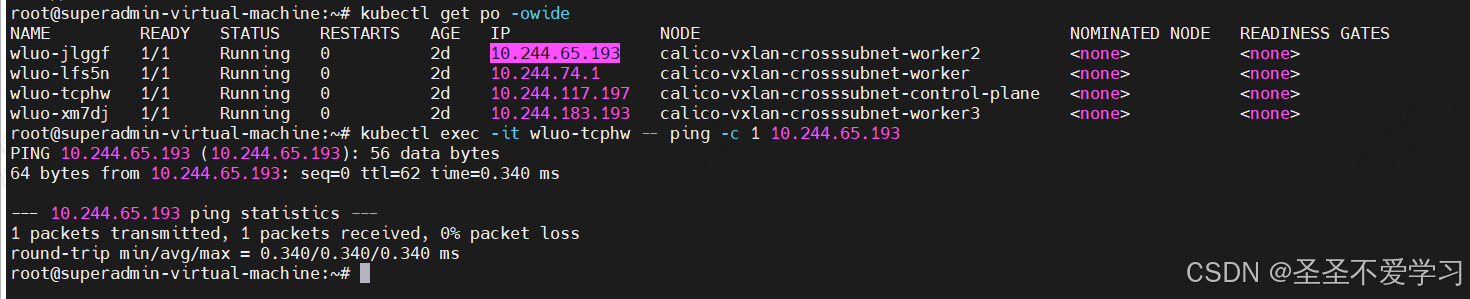

2.2.4.2 终端二：control-plane节点发起icmp请求

2.2.4.3 终端一：control-plane节点分析报文

如上图，可以看到很明显的vxlan封装特征。
