OSPF 协议全解析：从原理到实战，大学生也能轻松吃透的网络核心协议

一、OSPF 核心原理：用校园网场景秒懂专业术语​

1.1 什么是 OSPF？—— 给网络装一个 "智能导航"​

假设校园网是校园：​

• 每栋楼是一台路由器，每条路是一条链路​

• RIP 协议像问路人："去图书馆怎么走？" 只能知道邻居的距离（比如 "离你 300 米"），不知道全局路线​

• OSPF 像手机导航：每个路由器都存着全校地图（LSDB 链路状态数据库），用 SPF 算法算出 "教学楼→图书馆" 的最短路径，还能实时更新修路信息（拓扑变化）​

1.2 区域划分：把全校划分为 "教学区"" 宿舍区 " 管理​

• 骨干区域（Area 0）：相当于校园主干道，必须存在且唯一，连接所有其他区域​

• 非骨干区域（如 Area 1）：相当于宿舍楼区，通过 ABR（区域边界路由器，比如宿舍楼门口的保安亭）连接到主干道​

• 好处：✅ 减少路由表规模（宿舍区只关心区内路线，不用知道教学楼每层教室分布）                       ✅ 故障隔离（宿舍区网络故障不影响教学区）​

1.3 DR/BDR 选举：选一个 "楼长" 减少通知开销​

在教学楼的大操场（广播型网络）里：​

• 所有路由器一开始都喊 "我是楼长！"（发送 BPDU）​

• 按规则选出DR（楼长）和BDR（副楼长）：① 先比 Router ID（学号：手工配置 > 环回接口 IP（比如虚拟学号 9999）> 物理接口 IP（真实学号））② 再比接口优先级（默认 1，0 表示 "我不当楼长"）​

• 为什么选楼长？：以前每个路由器都要跟所有人打招呼，现在只需要跟楼长汇报，楼长统一通知，减少 70% 的流量！​

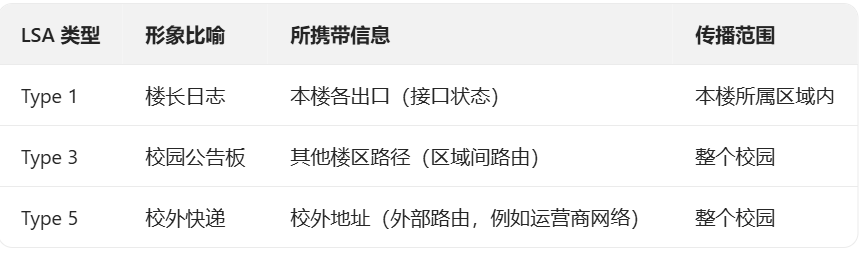

1.4 LSA 类型：不同 "快递" 送不同信息

二、eNSP 实战：4 步搭通全网，附大学生专属避坑指南​

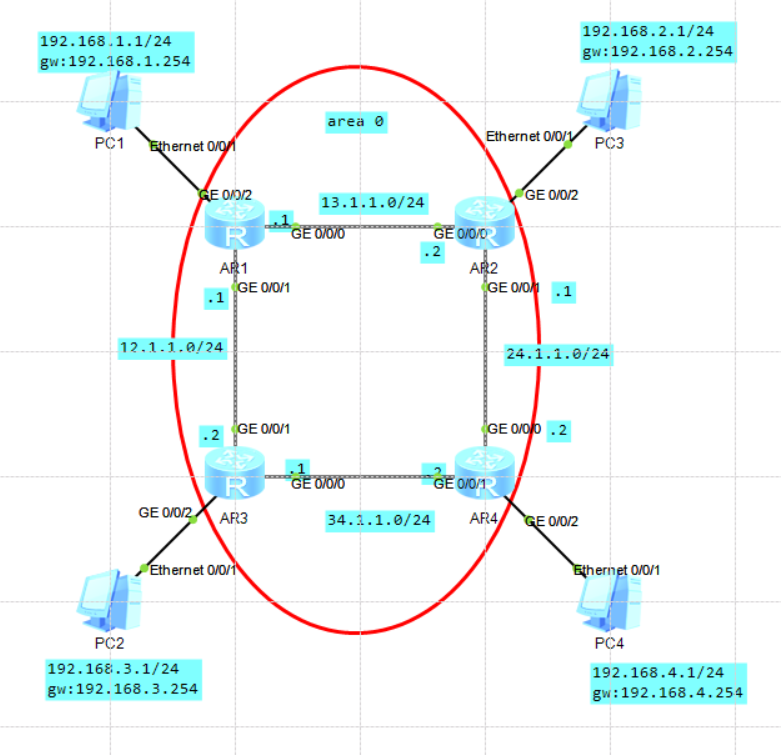

2.1 实验拓扑（拿小本本画下来！）



目标：让 4 台路由器像 4 个宿舍，里面的 "电脑" 能互相 ping 通 （全网互通）

第一步：给路由器 "取名字 + 贴门牌号"（配置接口 IP）

<Huawei> system-view          # 进入系统视图（相当于打开路由器的"设置"）
[Huawei] sysname AR1          # 改名为AR1（方便识别）
[AR1] interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0] ip address 12.1.1.1 24
# 给GE0/0/0接口配IP，24是子网掩码（相当于宿舍门牌号：12栋1单元1号，子网是12栋整栋）
[AR1] interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1] ip address 13.1.1.1 24
[AR1] interface LoopBack 0    # 创建环回接口（虚拟测试接口，相当于路由器的"虚拟房间"）
[AR1-LoopBack0] ip address 1.1.1.1 32
# 32位掩码表示只有自己一个地址，用于测试Router ID

第二步：启动 OSPF，告诉路由器 "我们要组网啦！

[AR1] ospf 1 router-id 1.1.1.1  # 启动OSPF进程1，手工指定Router ID（学号必须唯一！）
[AR1-ospf-1] area 0            # 进入骨干区域（主干道）
[AR1-ospf-1-area-0.0.0.0] network 12.1.1.0 0.0.0.255
# 告诉OSPF："12栋整栋的地址需要被全网知道"（0.0.0.255是反掩码，即匹配前24位）
[AR1-ospf-1-area-0.0.0.0] network 13.1.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0
# 环回接口精确匹配（反掩码全0）

第三步：检查邻居是否 "认亲成功"（关键！）

[AR1] display ospf peer brief  # 查看邻居状态
# 正常状态应该是"Full"，如果是"Down"或"Init"，可能是：
# ✖️ IP地址配错（检查子网掩码！）
# ✖️ Router ID重复（每台路由器的Router ID必须独一无二！）
# ✔️ 正确状态示例：
# OSPF Process 1 with Router ID 1.1.1.1
# Peer Statistic Information
# ----------------------------------------------------------------------------
# Area Id: 0.0.0.0          -- 区域0
# Router ID: 2.2.2.2        -- 邻居AR2的Router ID
# State: Full/DROTHER       -- 状态正常，不是DR/BDR（因为AR2可能是DR）

第四步：全网互通测试（成就感拉满！）

[AR1] ping 192.168.4.254    # AR1ping AR4的PC网关
# 如果显示"Reply from 192.168.4.254: bytes=56..."，恭喜！全网通了！
[AR1] display ip routing-table protocol ospf
# 查看OSPF路由表，应该包含所有非直连网段（如192.168.4.0/24）

 保姆级配置

sysname AR1
# 进入系统视图
interface GigabitEthernet0/0/0
 ip address 13.1.1.1 255.255.255.0
# 配置GE0/0/0接口IP地址
interface GigabitEthernet0/0/1
 ip address 12.1.1.1 255.255.255.0
# 配置GE0/0/1接口IP地址
interface GigabitEthernet0/0/2
 ip address 192.168.1.254 255.255.255.0
# 配置GE0/0/2接口IP地址，作为PC1的网关
ospf 1 router - id 1.1.1.1
# 启动OSPF进程1，配置Router ID
 area 0.0.0.0
  network 13.1.1.0 0.0.0.255
  network 12.1.1.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
# 在区域0中宣告相关网段

sysname AR2
# 进入系统视图
interface GigabitEthernet0/0/0
 ip address 13.1.1.2 255.255.255.0
# 配置GE0/0/0接口IP地址
interface GigabitEthernet0/0/1
 ip address 24.1.1.1 255.255.255.0
# 配置GE0/0/1接口IP地址
interface GigabitEthernet0/0/2
 ip address 192.168.2.254 255.255.255.0
# 配置GE0/0/2接口IP地址，作为PC3的网关
ospf 1 router - id 2.2.2.2
# 启动OSPF进程1，配置Router ID
 area 0.0.0.0
  network 13.1.1.0 0.0.0.255
  network 24.1.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255
# 在区域0中宣告相关网段

sysname AR3
# 进入系统视图
interface GigabitEthernet0/0/0
 ip address 34.1.1.1 255.255.255.0
# 配置GE0/0/0接口IP地址
interface GigabitEthernet0/0/1
 ip address 12.1.1.2 255.255.255.0
# 配置GE0/0/1接口IP地址
interface GigabitEthernet0/0/2
 ip address 192.168.3.254 255.255.255.0
# 配置GE0/0/2接口IP地址，作为PC2的网关
ospf 1 router - id 3.3.3.3
# 启动OSPF进程1，配置Router ID
 area 0.0.0.0
  network 34.1.1.0 0.0.0.255
  network 12.1.1.0 0.0.0.255
  network 192.168.3.0 0.0.0.255
# 在区域0中宣告相关网段

sysname AR4
# 进入系统视图
interface GigabitEthernet0/0/0
 ip address 24.1.1.2 255.255.255.0
# 配置GE0/0/0接口IP地址
interface GigabitEthernet0/0/1
 ip address 34.1.1.2 255.255.255.0
# 配置GE0/0/1接口IP地址
interface GigabitEthernet0/0/2
 ip address 192.168.4.254 255.255.255.0
# 配置GE0/0/2接口IP地址，作为PC4的网关
ospf 1 router - id 4.4.4.4
# 启动OSPF进程1，配置Router ID
 area 0.0.0.0
  network 24.1.1.0 0.0.0.255
  network 34.1.1.0 0.0.0.255
  network 192.168.4.0 0.0.0.255
# 在区域0中宣告相关网段

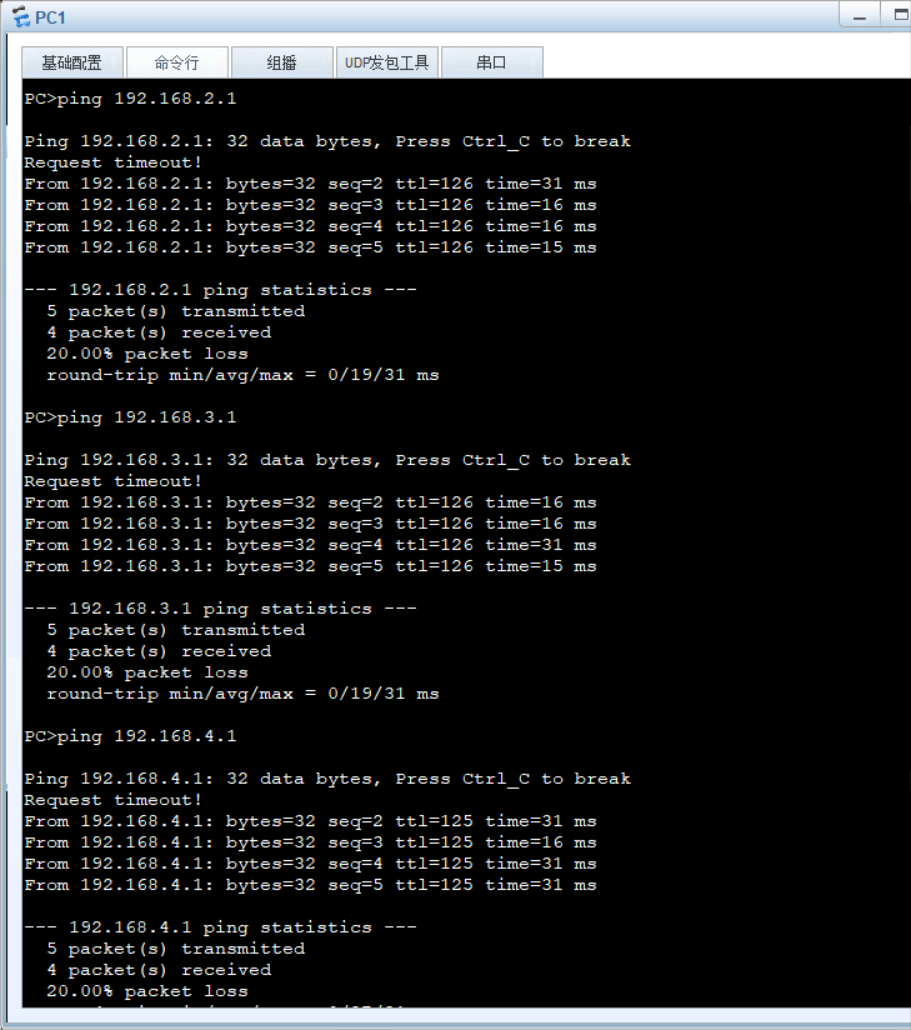

实现全网互通：

🚫 常见错误及解决方法​

1. Router ID 冲突：多台路由器用了同一个 Router ID（比如都没手工配置，默认取最大物理接口 IP）✅ 解决：每台设备必须手工配置唯一的 Router ID（建议用环回接口 IP）​
2. network 宣告错误：反掩码写反（比如把 24 位掩码写成 255.255.255.0，反掩码应是 0.0.0.255）✅ 记住：反掩码 = 255.255.255.255 - 子网掩码，用来表示 "哪些位不需要匹配"​
3. 邻居状态卡 Exstart：MTU 不一致（ensp 默认不检查，真机需要配置）✅ 解决：在接口下配置ospf mtu-enable，或关闭 MTU 检查（实验环境可忽略）​

三、企业级进阶：这 3 个优化技巧让你超越 90% 同学​

3.1 让指定路由器当 DR：避免 "临时楼长" 导致的震荡

[AR1-GigabitEthernet0/0/0] ospf dr-priority 100
# 把接口优先级从默认1改为100（数值越大越优先）
# 场景：在核心交换机上配置，确保重要设备始终是DR

 3.2 给区域加 "密码锁"：防止蹭网设备加入（超重要！）

[AR1-ospf-1-area-0.0.0.0] authentication-mode simple cipher Huawei123
# 给区域0设置密码（密文形式），非法设备无法加入OSPF网络
# 面试考点：区分simple（明文）和cipher（密文），企业必须用cipher！

 3.3 路由汇总：让路由表 "瘦身"，速度更快

假设 AR2 连接 Area 1（192.168.0.0/22，包含 192.168.0.0-3.255）

[AR2-ospf-1-area-1] abr-summary 192.168.0.0 255.255.252.0
# 把4个网段汇总成1条路由，减少路由表条目（从4条变1条！）

四、面试必问5题（附满分答案，直接背！）​

基础原理类​

1. Q：OSPF 和 RIP 的区别？A：① OSPF 是链路状态协议（有全局地图），RIP 是距离矢量（只问邻居）；② OSPF 无环路（SPF 算法），RIP 可能有环路；③ OSPF 支持区域划分，适合大规模网络，RIP 最多 15 跳（超过算不可达）。​
2. Q：Router ID 怎么生成？A：优先手工配置（ospf router-id X.X.X.X），其次选最大环回接口 IP，最后选最大物理接口 IP（记住：是 "最大"，不是 "最小"！）​

配置实操类​

1. Q：怎么查看 OSPF 邻居状态？A：display ospf peer brief，重点看 State 列，Full 表示正常，Init 表示单向可达，Down 表示没收到 Hello 包。​
2. Q：环回接口为什么常用 32 位掩码？A：32 位掩码表示主机路由（只有自己一个地址），用于精确标识 Router ID，避免路由汇总时被合并。​

故障排查类​

1. Q：ping 不通但路由表有记录，可能是什么问题？A：① 接口状态 down（display interface查看）；② ACL 访问控制列表拦截；③ MTU 不匹配（ping 时加-s 1472减小包大小测试）。

 结语：从 "学不会" 到 "讲得清"，你只差这 3 步​

1. 动手实操：每天花 30 分钟在 eNSP 上搭拓扑，比看 10 遍文档更有效​

1. 费曼学习法：把 OSPF 原理讲给室友听，卡住的地方就是薄弱点​

1. 记录错题：专门准备 "OSPF 翻车笔记"，记录配置错误、邻居状态异常等问题​

现在就打开 eNSP，跟着本文步骤搭第一个 OSPF 网络吧！ 网络技术的魅力，就在于亲手让一个个设备互通时的成就感，加油，未来的网络工程师！
