使用485通信远程抄表，获取电能表显示的千瓦时数据

一、接线

1. 接好电能表的零火线确保电表能够正常上电与显示
2. 把USB转485或者RS232转485模块的485A连接到电表的A，485B连接到电表的B

二、发送读取指令

2.1使用广播地址获取电表的表号与协议，如果电表的表号与协议是明确的可以跳过这一步

1. 由于需要使用到广播指令获取电表的表号与协议，所以USB转485或者RS232转485模块上只能连接一个电表

2. 打开串口助手，波特率设置为1200，数据位8位，校验为偶校验，停止位1位

3. 通过广播地址确定电表的表号与协议（适用所有电表）：

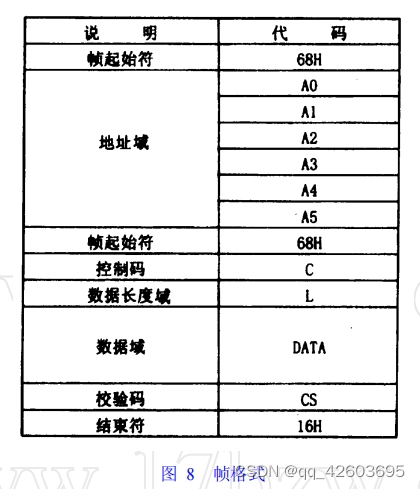

   97年和07年规约数据帧的组成：

   指令1：68 AA AA AA AA AA AA 68 11 04 33 33 34 33 AE 16
   指令2：68 99 99 99 99 99 99 68 11 04 33 33 34 33 48 16
   指令3：68 AA AA AA AA AA AA 68 01 02 43 C3 D5 16
   指令4：68 99 99 99 99 99 99 68 01 02 43 C3 6F 16
   如果发送指令1与2有返回则说明电表为07规约，如果发送指令3与4有返回则说明电表为97规约

4. 对电表的返回数值进行解析，发送指令3之后，如果电表有返回则返回数值，例如：FE 68 85 49 18 00 17 00 68 81 06 43 C3 C7 48 85 39 27 16，说明电表遵守的是97规约。确定出电表的地址为85 49 18 00 17 00（低位在前）

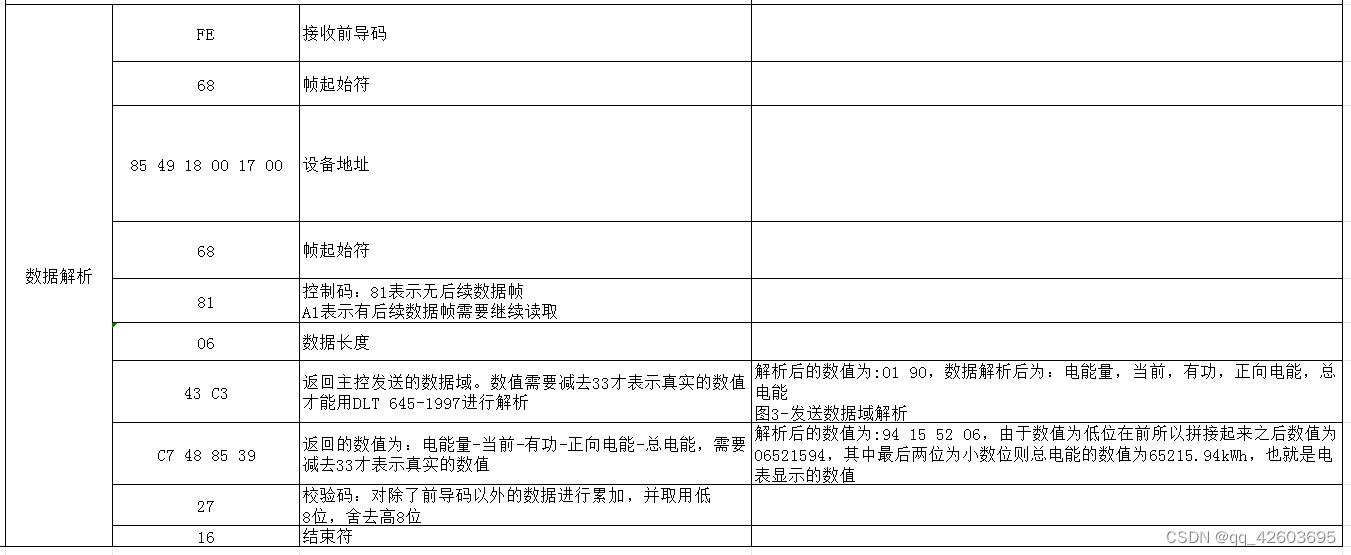

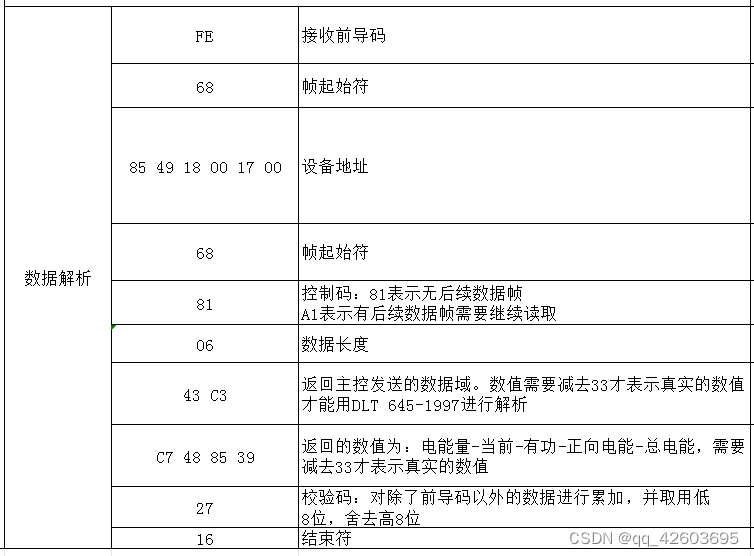

   返回数据解析：

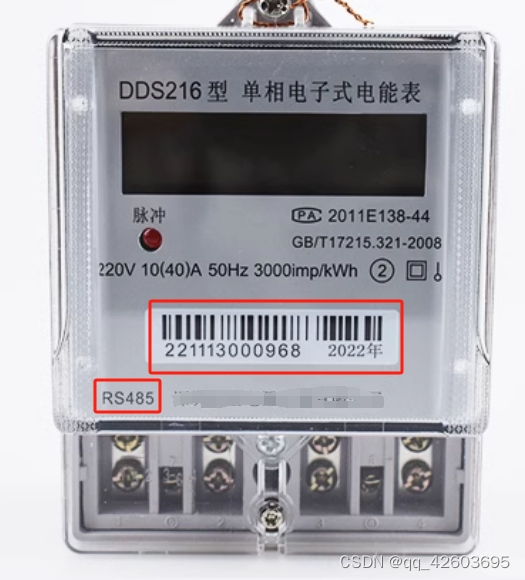

**说明：**电表条形码下方的数值都会与指令的地址位相关（下面是网上一款电能表）。表支持RS485通信所以其通信协议肯定是遵循DLT 645-2007或者DLT645-1997，通常支持通信协议也会标注在电表上，但下面这款电报未进行标注，应该是现在购买的表默认遵循DLT 645-2007协议。

2.2获取电能表显示的千瓦时数据（以97协议进行测试）

1. 根据上面发送广播地址电表返回的数据可以确定电表的地址85 49 18 00 17 00（低位在前）和通讯的协议是97，根据这两个信息组合出想要发送的读取电能表千瓦时的数据指令

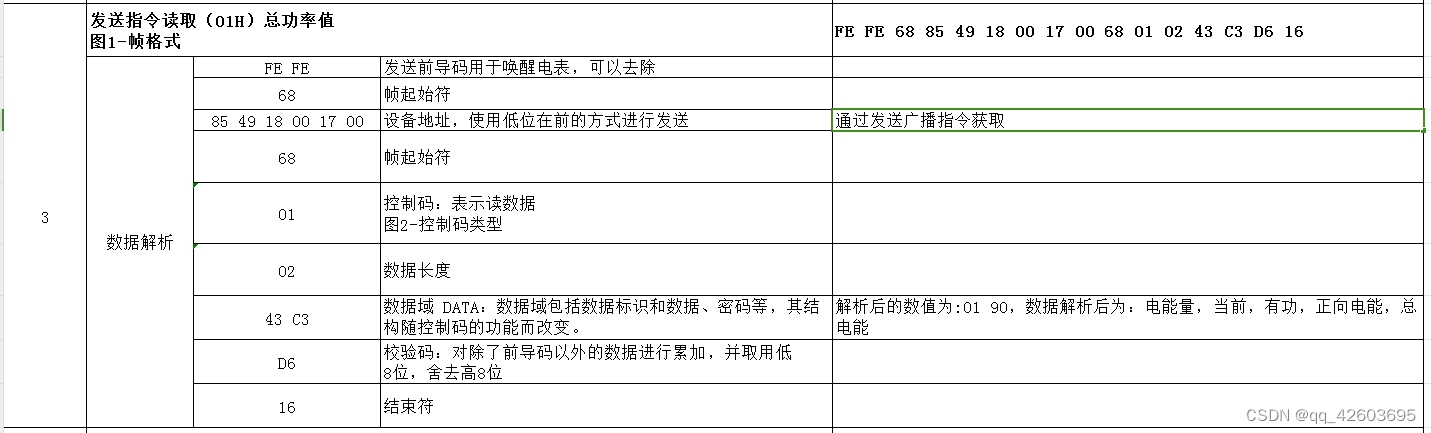

2. 发送的数据指令组成解析：FE FE 68 85 49 18 00 17 00 68 01 02 43 C3 D6 16

3. 当电表正常接收和正常返回时，接收到数据FE 68 85 49 18 00 17 00 68 81 06 43 C3 C7 48 85 39 27 16，数据域为C7 48 85 39，数据域的数值减去33后为94 15 52 06，由于数值为低位在前所以拼接起来之后数值为06521594，其中最后两位为小数位则总电能的数值为65215.94kWh，也就是电表显示千瓦时数据（正向有功总功耗）。
