H3C-Cloud Lab实验-OSPF配置实验

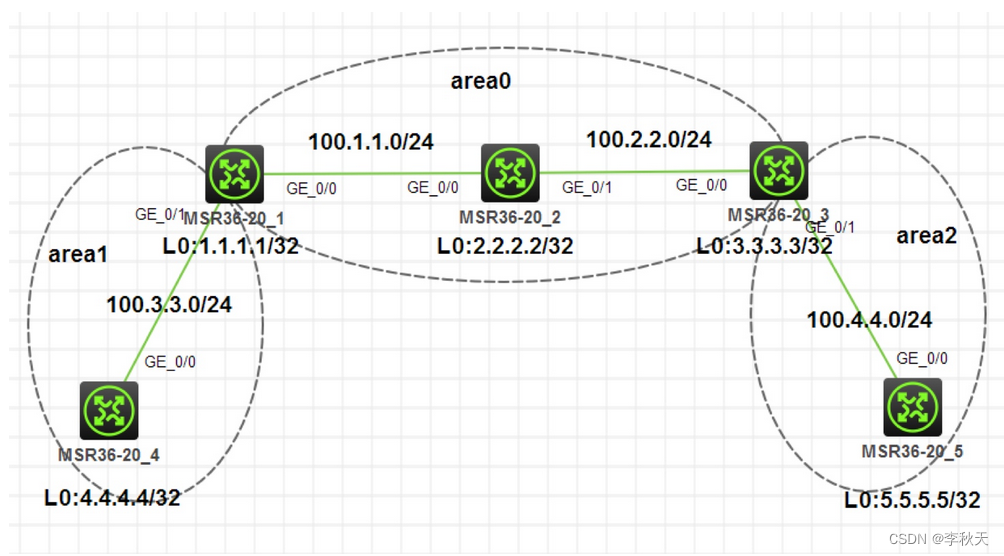

一、实验拓扑图

实验需求：

1、按照图示配置 IP 地址

2、按照图示分区域配置 OSPF ，实现全网互通

3、为了路由结构稳定，要求路由器使用环回口作为 Router-id，ABR 的环回口宣告进骨干区域

4、掌握OSPF初始化流程、路由表学习的过程

二、实验步骤

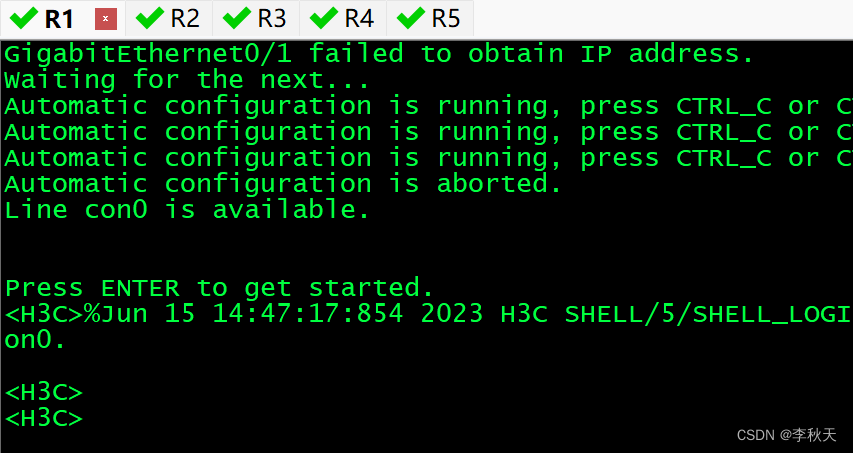

1）CRT连接设备

2）依次对5台设备进行重命名

3）配置接口IP地址

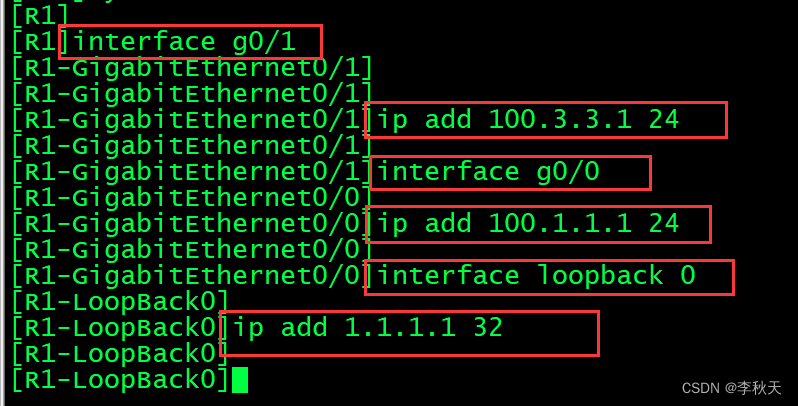

① 在R1上配置接口地址和loopback接口地址

R1连接的area0和area1，area1链路网段是100.3.3.0/24，area0链路网段是100.1.1.0/24；所以，连接area1 g0/1的接口ip地址是100.3.3.1/24，连接area0 g0/0的接口ip地址是100.1.1.1/24。环回口设置为1.1.1.1/32。

② 在R2上配置接口地址和loopback接口地址

R2连接的area0，左边是100.1.1.0/24网段，右边是100.2.2.0/24网段。所以，g0/0口连接的100.1.1.0/24网段的IP地址为100.1.1.2；g0/1口连接的100.2.2.0/24网段的IP地址为100.2.2.2/24。环回口IP地址为2.2.2.2/32。

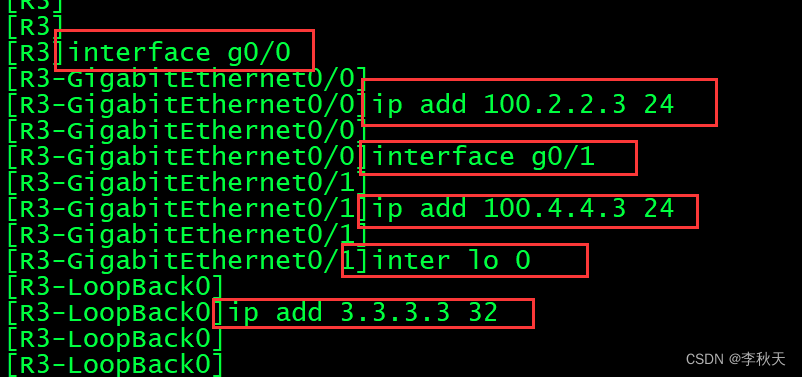

③ 在R3上配置接口地址和loopback接口地址

R3连接的区域是area0和area2。连接100.2.2.0/24网段的g0/0接口的IP地址为100.2.2.3/24，连接100.4.4.0/24网段的g0/1接口的IP地址为100.4.4.3/24。环回口IP地址设置为3.3.3.3/32。

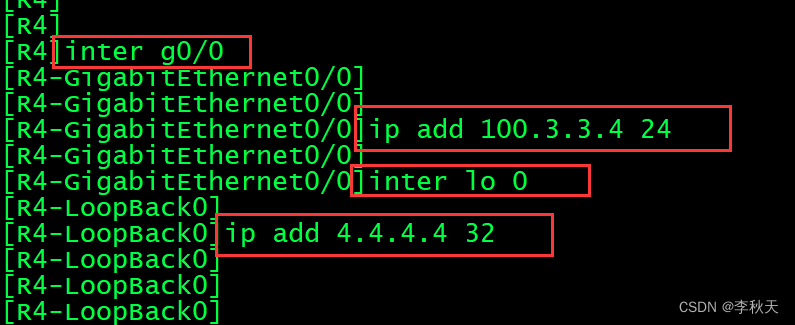

④ 在R4上配置接口地址和loopback接口地址

R4连接的是area1区域，所以接口g0/0连接的100.3.3.0/24网段的接口IP地址为100.3.3.4/24。环回接口的IP地址为4.4.4.4/32。

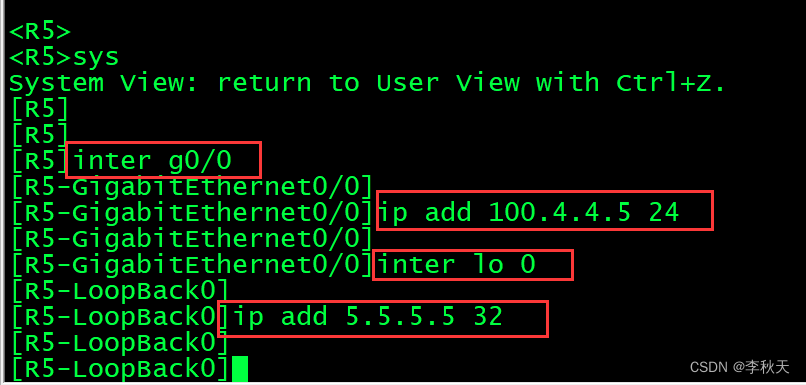

⑤ 在R5上配置接口地址和loopback接口地址

R5连接的是area2区域，所以接口g0/0连接的100.4.4.0/24网段的接口IP地址为100.4.4.5/24。环回接口的IP地址为4.4.4.4/32。

4）在设备上配置OSPF

① 配置R1的OSPF

设置R1的router-id为1.1.1.1，进程ID为1。进入area0区域，宣告本地环回地址1.1.1.1，并取反掩码0.0.0.0，即表示地址1.1.1.1参与运算。继续宣告100.1.1.0地址，并取反掩码0.0.0.255，即表示地址以100.1.1开头的参与运算。进入area1区域，宣告100.3.3.0地址，并取反掩码，表示100.3.3开头的参与运算。

network的2个作用：① 与100.1.1.0 0.0.0.255网段直连的接口上运行OSPF；② 把100.1.1.0 0.0.0.255这个网段通告出去，即告诉其他设备；

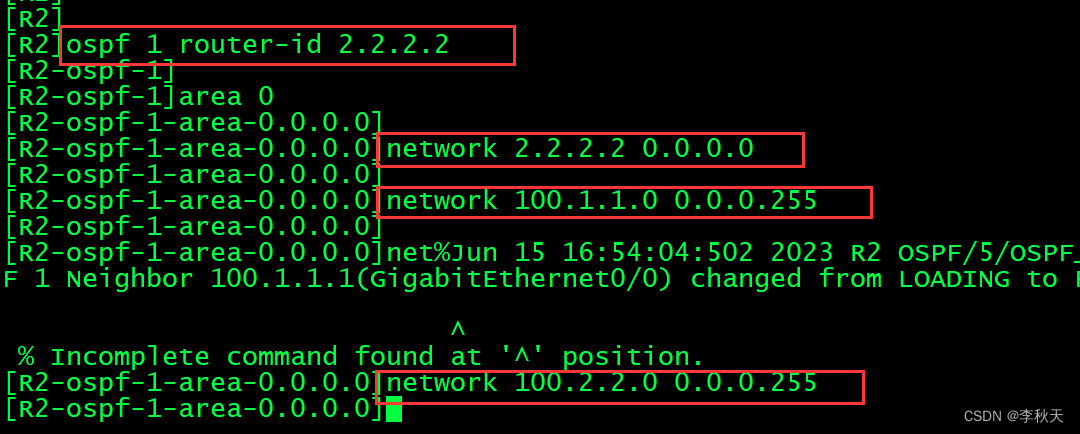

② 配置R2的OSPF

创建OSPF进程为1，router-id为2.2.2.2。进入area0，同理进行宣告。

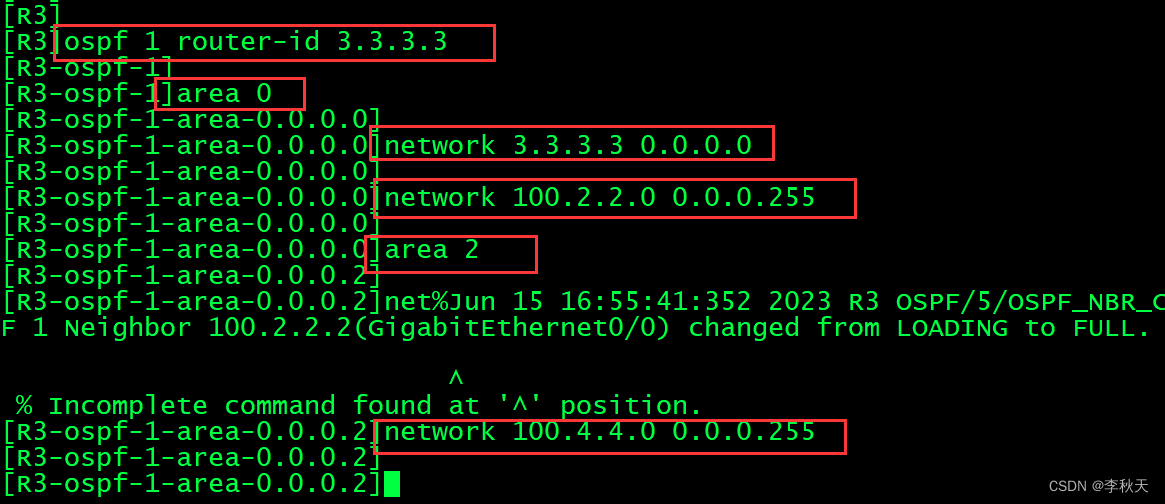

③ 配置R3的OSPF

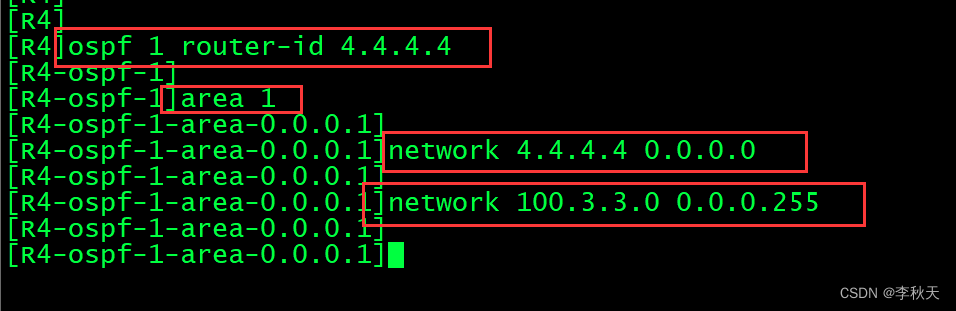

④ 配置R4的OSPF

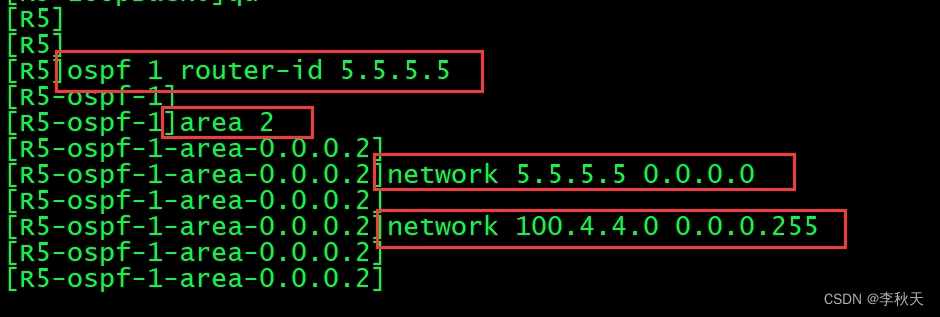

⑤ 配置R5的OSPF

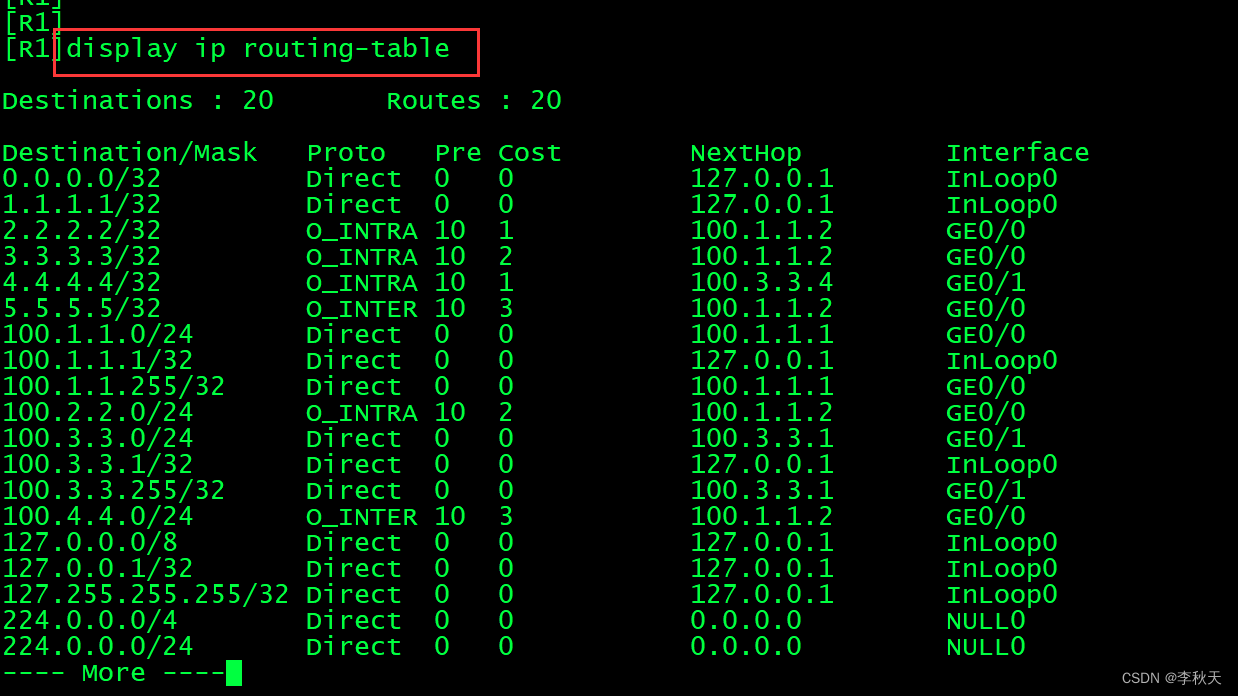

5）在R1中查看：两个网段之间是邻居关系，即area0和area1是邻居。
