基于STM32的温湿度检测和无线传输的设计与实现思路

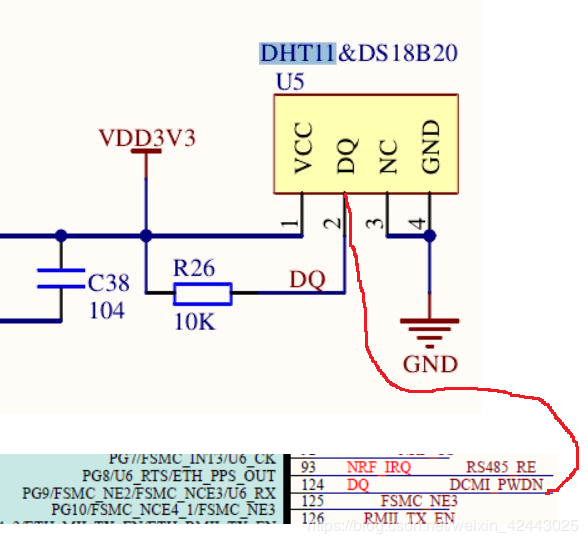

1. DHT11传感器：单总线协议编程



参考：DHT11的单总线编程

PS：连接到STM32开发板时，一定要记住不得将DHT11的VCC和GND短接，只要短接一下下就会烧掉、废了用不了。

2. 无线传输

推荐ESP8266模组（一个流行的WiFi模块），可以选用ESP-01S、也可以选用ESP-01，采用STA模式或者STA+AP混合模式。

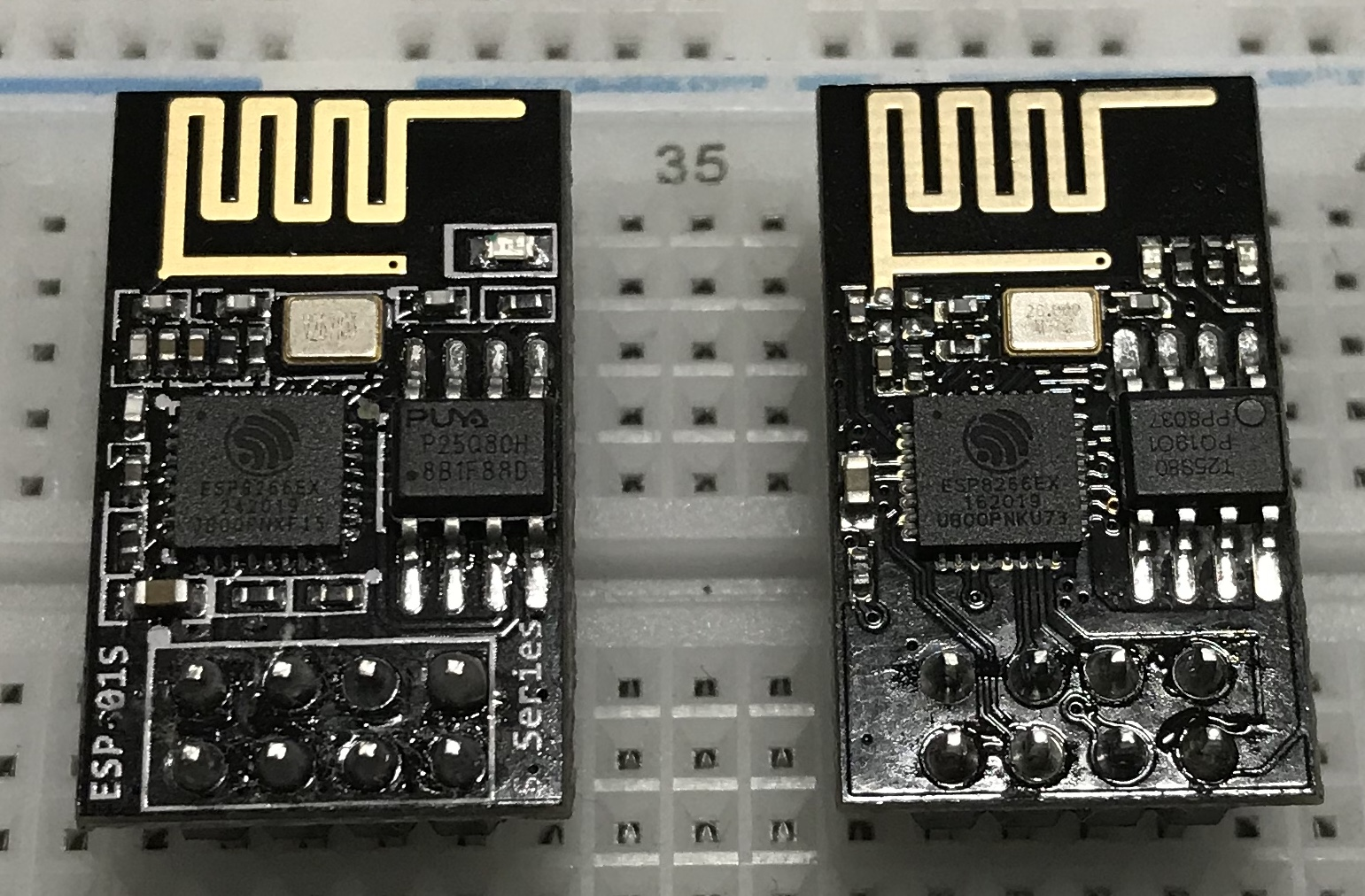

外观区别

1：ESP8266-01S天线区域右下角仅有一个指示灯，而ESP8266-01有两个指示灯。

2：ESP8266-01S背面有引脚说明，ESP8266-01背面没有引脚说明。

内部区别：ESP8266-01S内部电路相对应ESP8266-01做了优化，CH_PD不用连接3.3V了，因此，建议大家购买的时候买ESP8266-01S

3. STM32

基于AT指令的编程(ESP8266)，建立一个UDP/TCP Server，间隔一定时间将温湿度数据发送出去。（可以加入MQTT协议）

参考：STM32上ESP8266的使用

4. Android APP设计

基于UDP/TCP网络编程与协议设计下，定时查询设备上获取到的温度，并实时画出温度曲线。（MQTT客户端设计）

如何在APP上绘制实时加载温度数据曲线？

答：网上搜下“ Android 温度曲线”，一大把的！



整套源码参考：STM32F1+ESP8266（MQTT协议MD5+AES加密算法）的烟雾报警+水滴检测+温湿度采集+人体入侵检测等源码



基于STM32的仓储环境远程监控系统（源码project，已完成）
