Origin画立方体、长方体、正方体

原文链接：The Origin Forum - 如何在Origin中画一个立方体 (originlab.com)

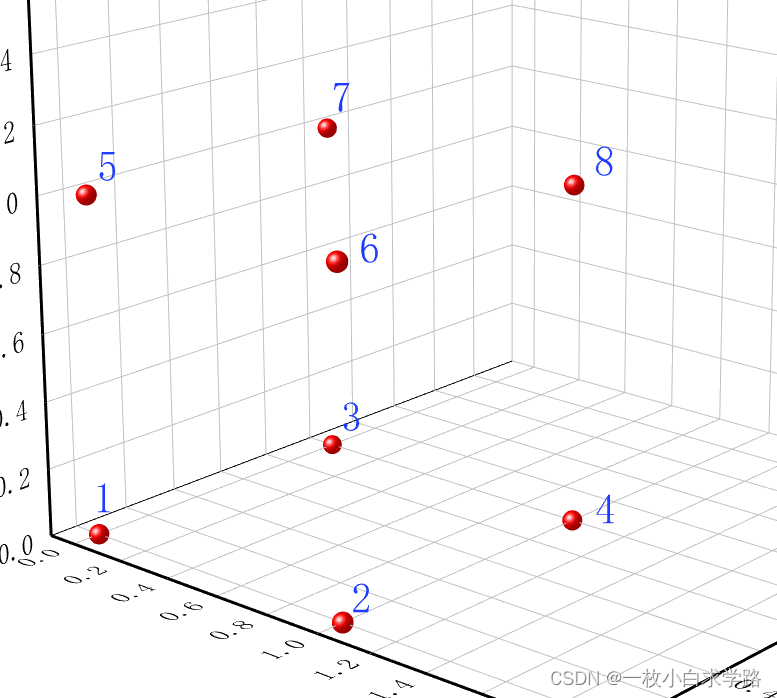

 图1 立方体顶点顺序图

        1、将立方体的8个三维坐标按图1中的顺序依次填入Origin数据表中，第四列和第五列也要设置为Z列，如图2所示。 前三列是立方体8个顶点坐标，第四列是顺序，第五列我也不明白是啥意义，但是必须要加上，不加上无法画出立方体。直接将第五列数据放在图2下的代码块里了，可以直接复制

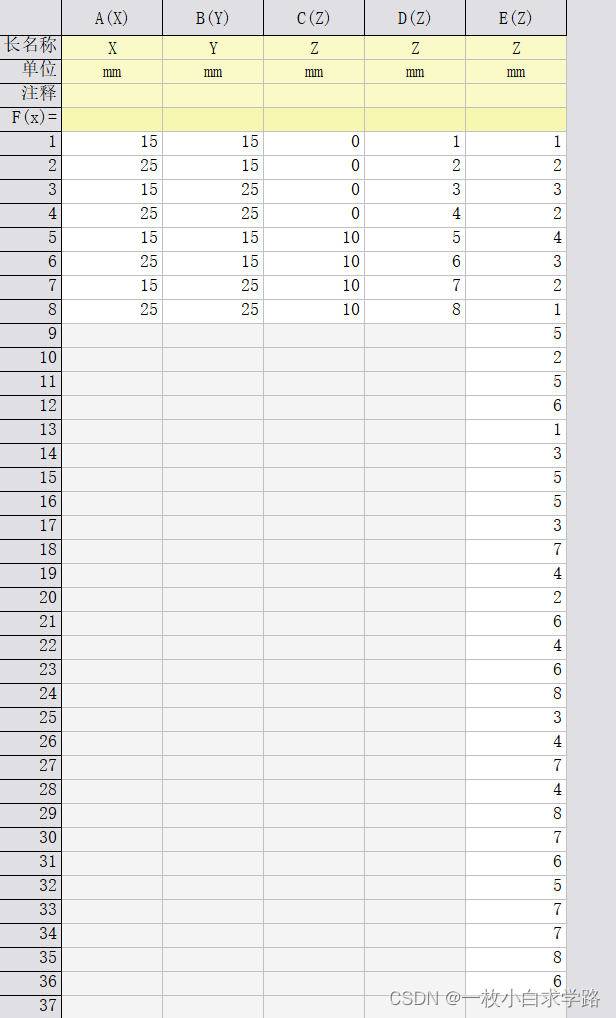

图2

1
2
3
2
4
3
2
1
5
2
5
6
1
3
5
5
3
7
4
2
6
4
6
8
3
4
7
4
8
7
6
5
7
7
8
6

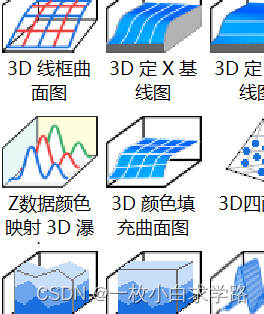

2、选中第三列，选择3D颜色填充曲面图。如图3所示。之后会生成平面图，如图4所示。

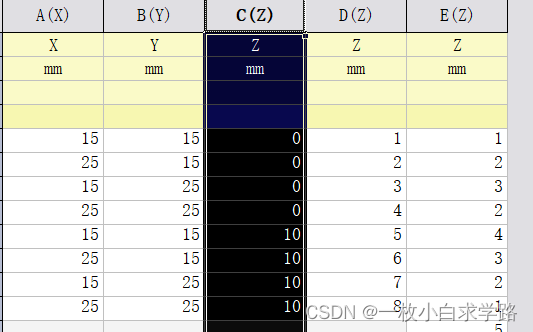

图3

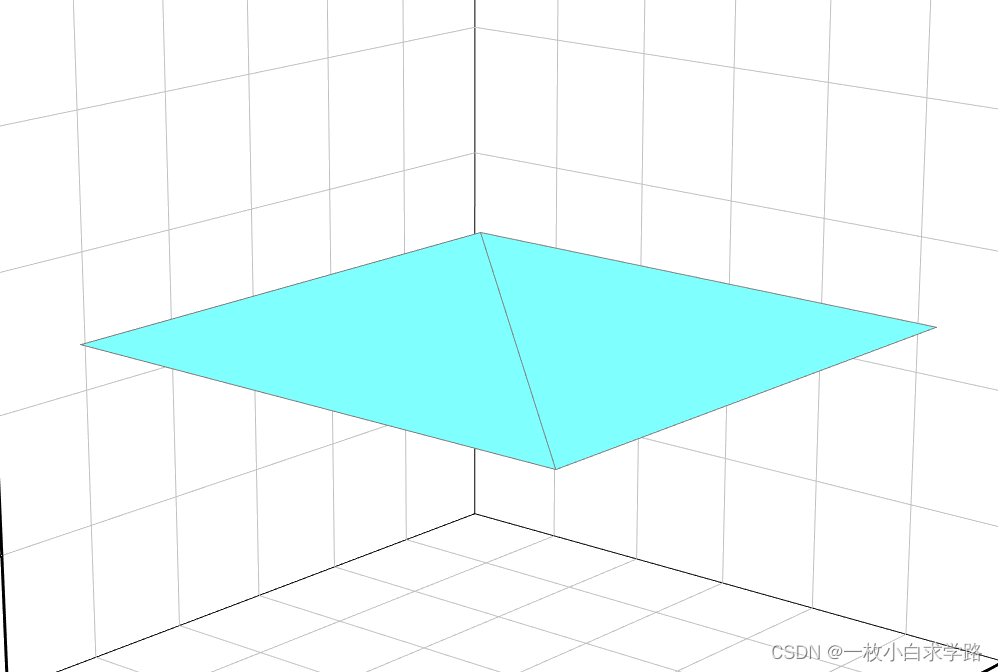

图4

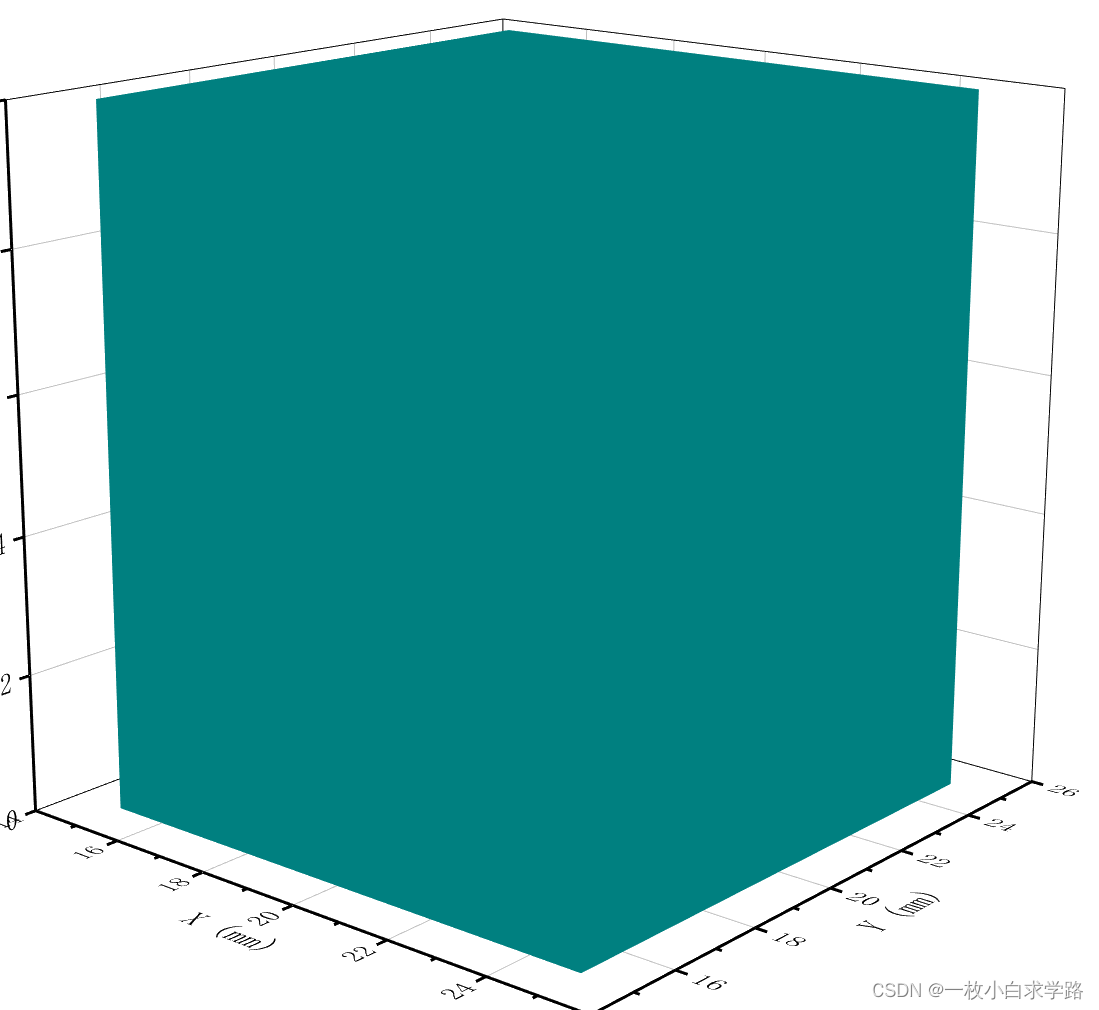

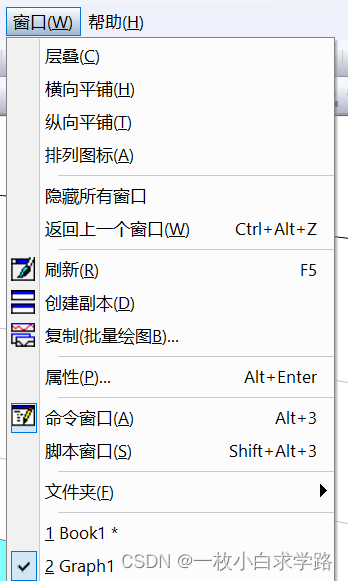

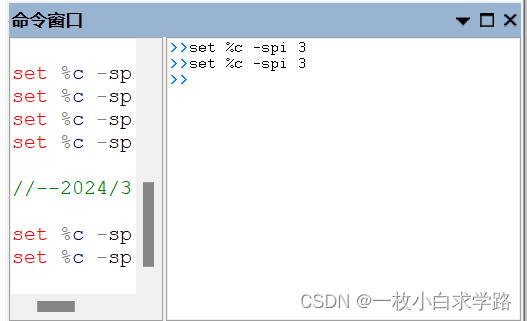

3、打开窗口-命令行窗口，输入set %c -spi 3，再点击换行键，就可以生成立方体了。输入一次就可以了，我这里是之前输入过一次了。
