ESP32开发板（Arduino）------RFID RC522

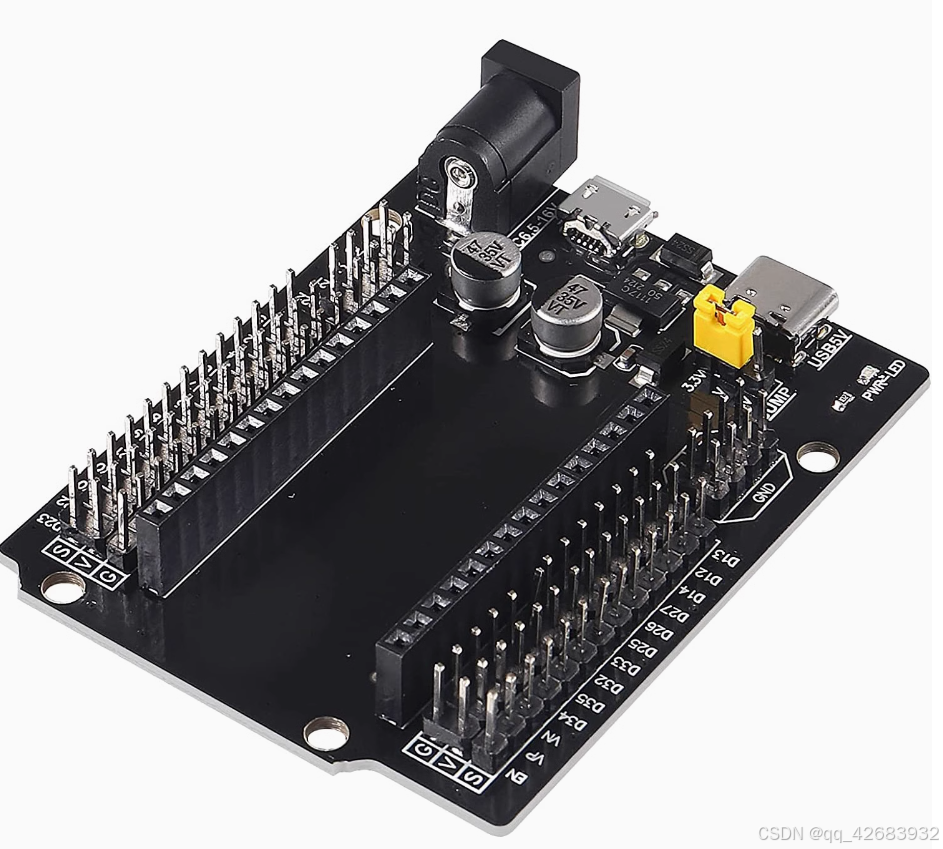

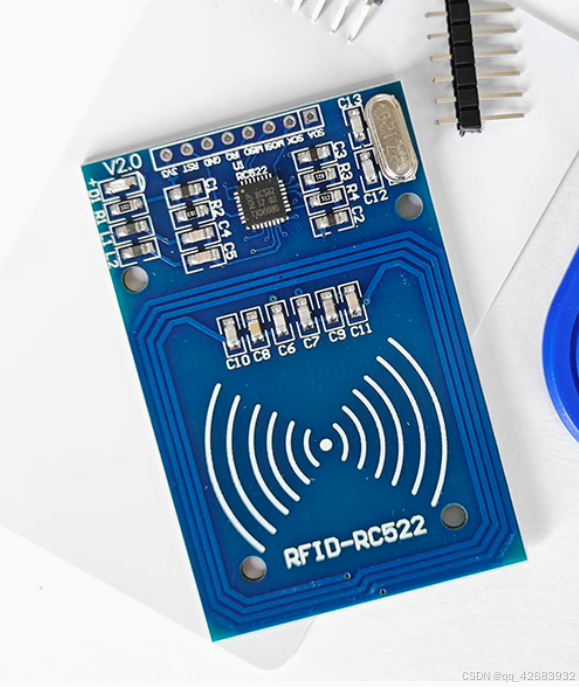

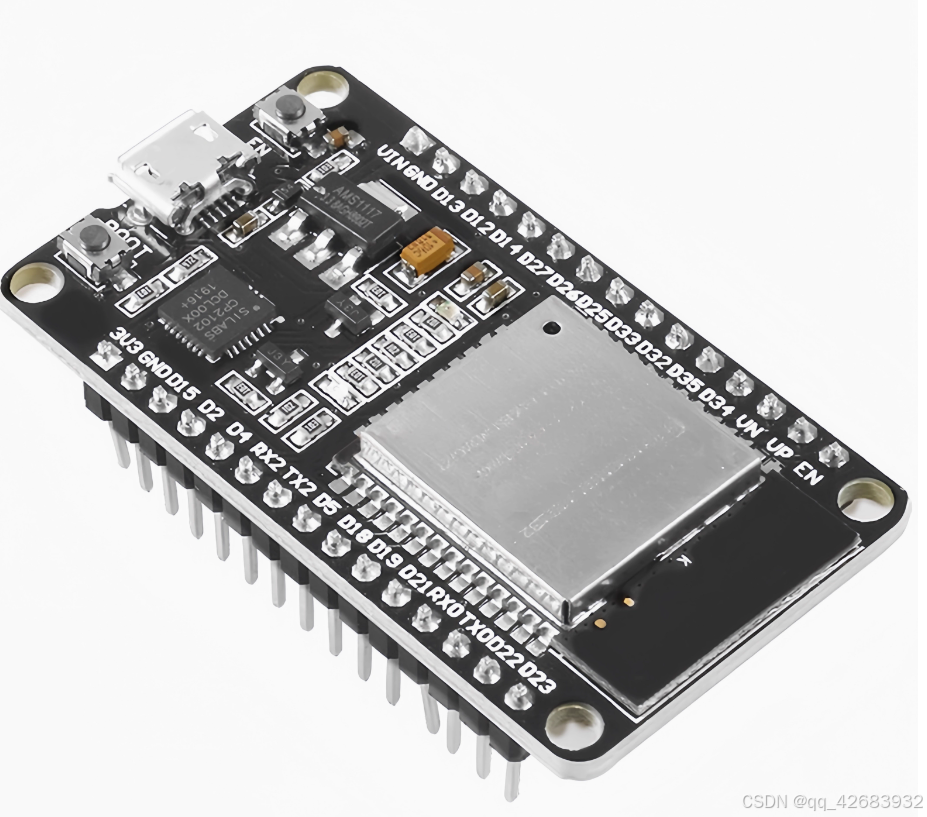

1.设备材料：

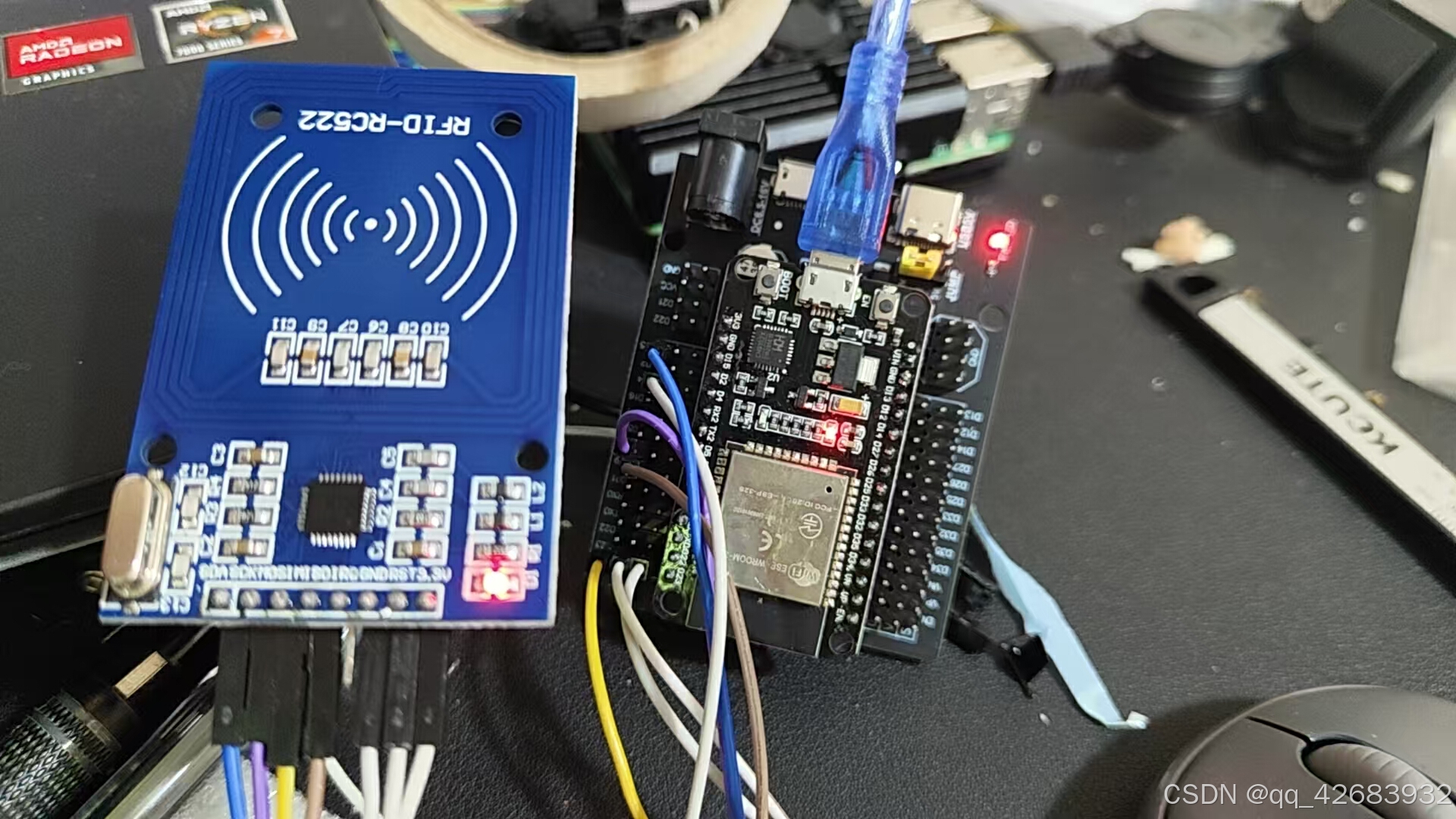

2.连接说明：

ESP32	RC522
GPIO15	SDA
GPIO18	SCK
GPIO23	MOSI
GPIO19	MISO
无	IRQ
GND	GND
GPIO4	RST
VCC	3.3V

注意：我看了很多教程，SDA连接GPIO21和RST连接22发现都不行，改成连接GPIO15和GPIO4就可以。

3.代码：

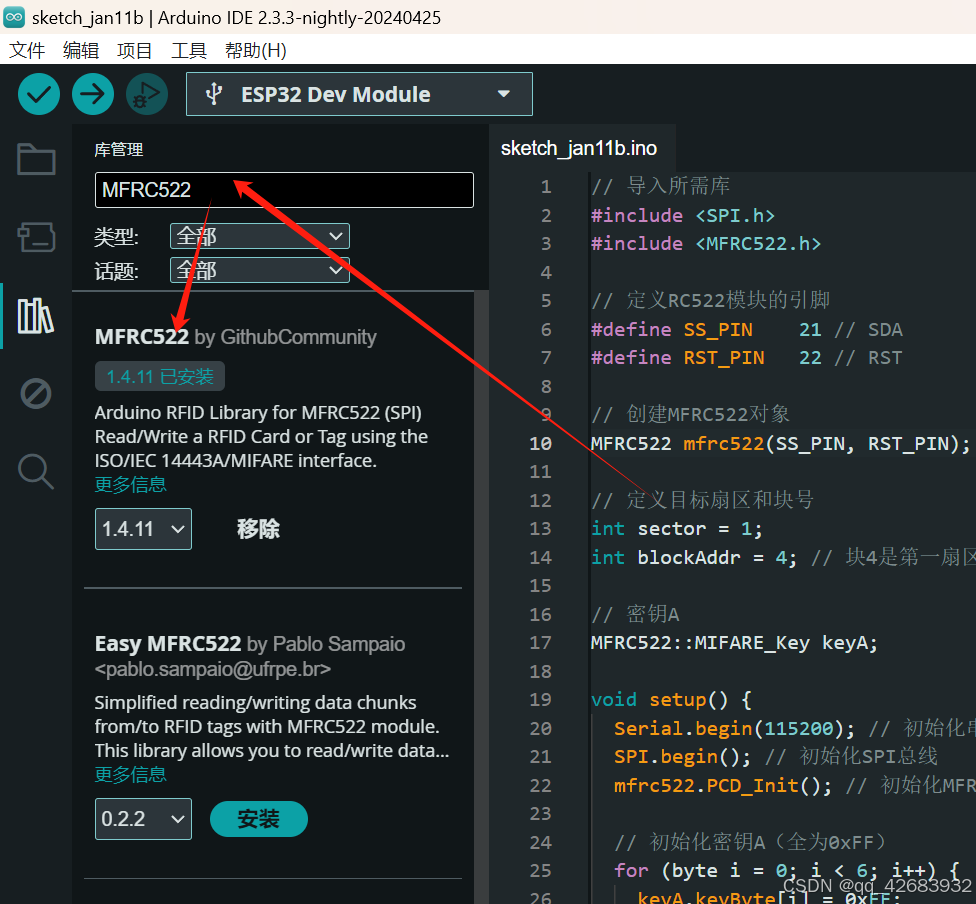

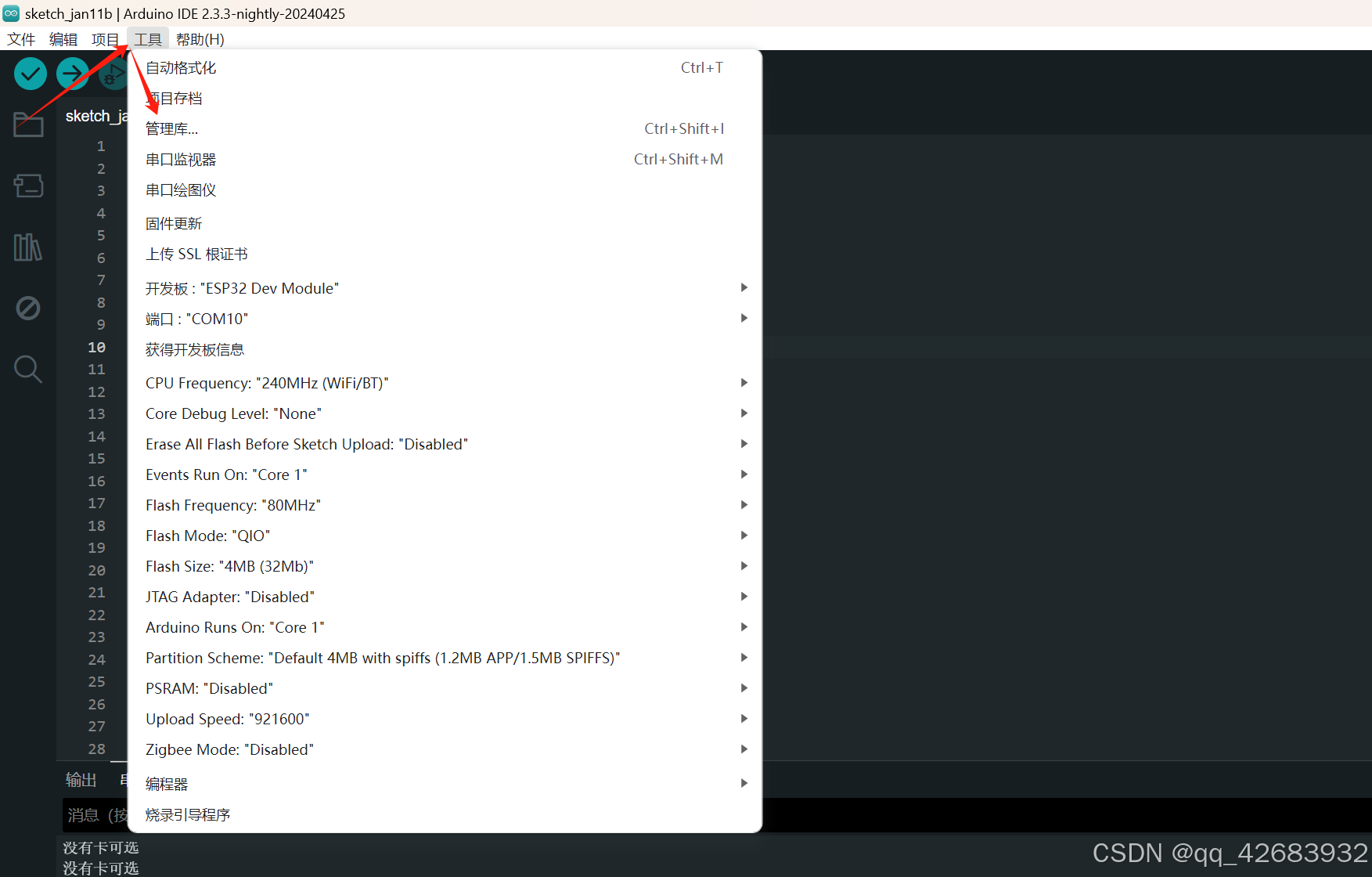

先安装MFRC522库

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN         4           //  D1
#define SS_PIN          15           // D2

MFRC522 mfrc522(SS_PIN, RST_PIN);   // 创建新的RFID实例
MFRC522::MIFARE_Key key;

void setup() {
  Serial.begin(115200); // 设置串口波特率为9600
  SPI.begin();        // SPI开始
  mfrc522.PCD_Init(); // 初始化MFRC522卡
  Serial.println("初始化完成...");

  // 初始化密钥
  for (byte i = 0; i < 6; i++) {
    key.keyByte[i] = 0xFF;
  }
}

void loop() {
  // 寻找新卡
  if (!mfrc522.PICC_IsNewCardPresent()) {
    //Serial.println("没有找到卡");
    return;
  }

  // 选择一张卡
  if (!mfrc522.PICC_ReadCardSerial()) {
    Serial.println("没有卡可选");
    return;
  }

  // 显示卡片的详细信息
  Serial.print(F("卡片 UID(十六进制):"));
  dump_byte_array(mfrc522.uid.uidByte, mfrc522.uid.size);
  String uidStr = "";
  Serial.println();
  for (int i = 0; i < sizeof(mfrc522.uid.uidByte); i++) {
    // 将每个16进制数转换为两位数的字符串
    char hexStr[3];
    sprintf(hexStr, "%02X", mfrc522.uid.uidByte[i]);
    uidStr += hexStr;
  }
 Serial.print(F("卡片字符串:"));
  Serial.println(uidStr);
  Serial.print(F("卡片 UID(十进制):"));
  // dump_byte_array_dec(mfrc522.uid.uidByte, mfrc522.uid.size);
  Serial.println();
  Serial.print(F("卡片类型: "));
  MFRC522::PICC_Type piccType = mfrc522.PICC_GetType(mfrc522.uid.sak);
  // Serial.println(mfrc522.PICC_GetTypeName(piccType));

  // 检查兼容性
  if (piccType != MFRC522::PICC_TYPE_MIFARE_MINI
      && piccType != MFRC522::PICC_TYPE_MIFARE_1K
      && piccType != MFRC522::PICC_TYPE_MIFARE_4K) {
    Serial.println(F("仅仅适合Mifare Classic卡的读写"));
    return;
  }

  // 进行身份验证
  byte blockAddr = 1; // 选择要读取的块地址
  MFRC522::StatusCode status = mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, blockAddr, &key, &(mfrc522.uid));

  if (status != MFRC522::STATUS_OK) {
    Serial.print(F("身份验证失败？或者是卡链接失败: "));
    Serial.println(mfrc522.GetStatusCodeName(status));
    return;
  }

  // 读取数据
  byte buffer[18];
  byte size = sizeof(buffer);
  status = mfrc522.MIFARE_Read(blockAddr, buffer, &size);

  if (status != MFRC522::STATUS_OK) {
    Serial.print(F("读取失败: "));
    Serial.println(mfrc522.GetStatusCodeName(status));
    return;
  }



  // 停止 PICC
  mfrc522.PICC_HaltA();
  // 停止加密 PCD
  mfrc522.PCD_StopCrypto1();
}

/**
   将字节数组转储为串行的十六进制值
*/
void dump_byte_array(byte *buffer, byte bufferSize) {
  for (byte i = 0; i < bufferSize; i++) {
    Serial.print(buffer[i] < 0x10 ? " 0" : " ");
    Serial.print(buffer[i], HEX);
  }
}

/**
   将字节数组转储为串行的十进制值
*/
void dump_byte_array_dec(byte *buffer, byte bufferSize) {
  for (byte i = 0; i < bufferSize; i++) {
    Serial.print(buffer[i] < 10 ? " 0" : " ");
    Serial.print(buffer[i], DEC);
  }
}
