关于利用7812和7912单电压转双电压的探讨

关于利用7812和7912单电压转双电压的探讨

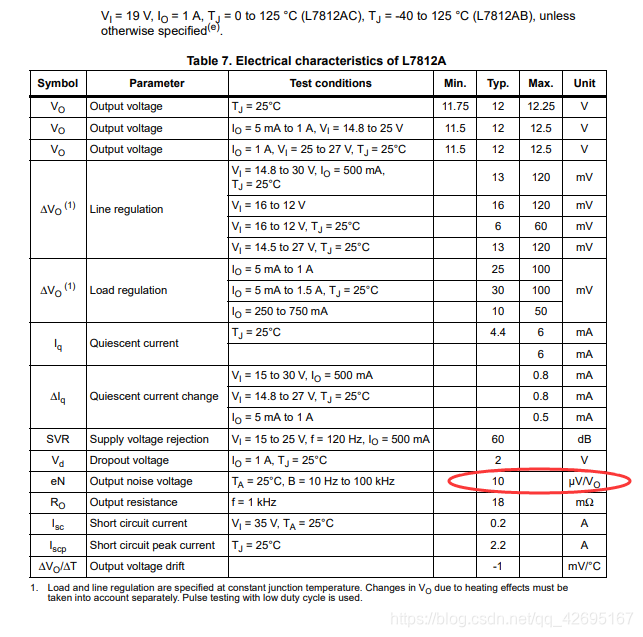

总所周知，在一些运算放大器上，经常会用到双电源，但是我们的电路上是没有负电压的，而使用隔离电源模块，其功率、噪声均大了些。因此使用LDO线性稳压器，可以适用一些高精度的运算放大器。

一般的利用三端变压器制作的±12V双电源，但是需要连接市电，使用起来及其不方便，为了便携使用，我们可以使用单电源转双电源。

但是，比如7912是需要足够的负电压输入，才能转化为-12电源的。在我们的单电源中，需要首先将电压升压至30V，然后利用7812的输出短接7912的输入，作为我们±12V电源的GND。但此时，电路是不能正常工作的，因为7812和7912的输入阻抗、负载量均不同，电压不可能对称分布于7812和7912的两侧，因此需要人为设计一个“中间抽头”。

注：VIN_GND和GND之间，是不能短接的，需要做好后级的电源隔离。
同理：连接外设时，只能连接GND，不能连接VCC

如果需要±5V电源，将输入电压改为12-20V，那么7812和7912同样换位7505和7905,就OK了。
但是，一样需要注意后级电源必须隔离使用。
