ARMv7-R 架构中断处理流程 (TDA4VM/TDA4VH R5F 核中断处理流程)

（芯片平台为： TDA4VM / TDA4VH 的 MCU 域的 R5F 核）

Cortex-R5 IRQ/FIQ 中断处理方式

阅读《Cortex-R5 trm》, 得知 r5 服务一个中断的形式有下列两种方式：

1. 通过 VIC 来服务一个中断，当 IRQ 发生时，r5 内核硬件自动从 VIC 中获取 IRQ 的中断服务程序的地址；
2. 不使用 VIC，当 IRQ 发生后， 通过读写 VIM 寄存器的形式来服务一个中断，可以类比 Cortex-A7 架构中的中断处理形式，不过 Cortex-A7 使用的是 GICv2 的寄存器。

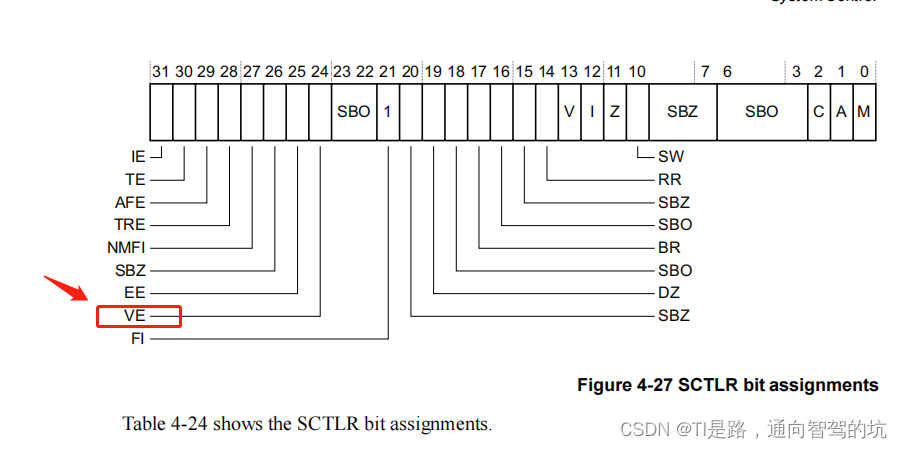

方式的选择由 SCTLR 寄存器的 bit24:VE 位控制，如下：

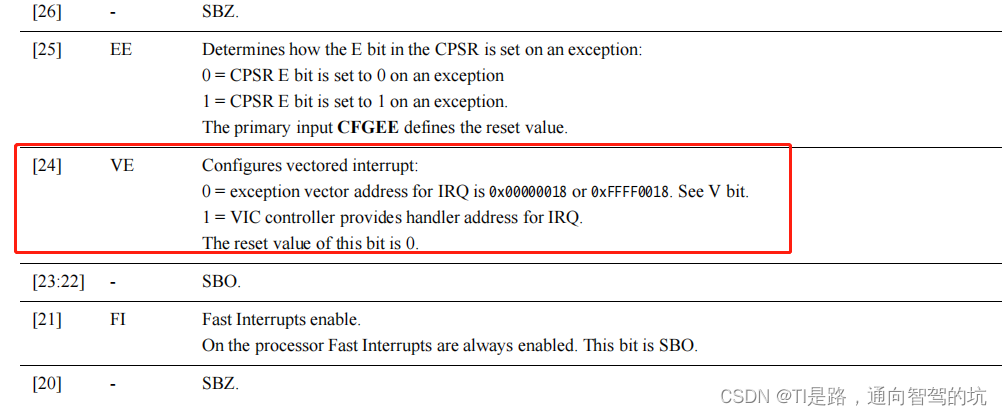

TRM 上对该位的解释如下：

两种中断服务形式的流程差别

通过 VIC 服务 IRQ/FIQ（一般使用该模式）

如果我们使用的 ARMv7-R 架构芯片内部集成了 VIC，那么，我们可以使用 VIC 来服务一个中断，也就是说，我们需要在启动汇编代码中，置位 SCTLR 寄存器的 VE 位。
TDA4VM/TDA4VH mcu 域 R5F 芯片内部就集成了 VIC。

当 irq 触发后，r5 内核不会将 pc 指针跳转到异常向量表的 0x00000018 或 0xFFFF0018 处，而是自动与 VIC 完成硬件握手，并直接从 VIC 中获取我们为每一个中断设置的中断服务地址。

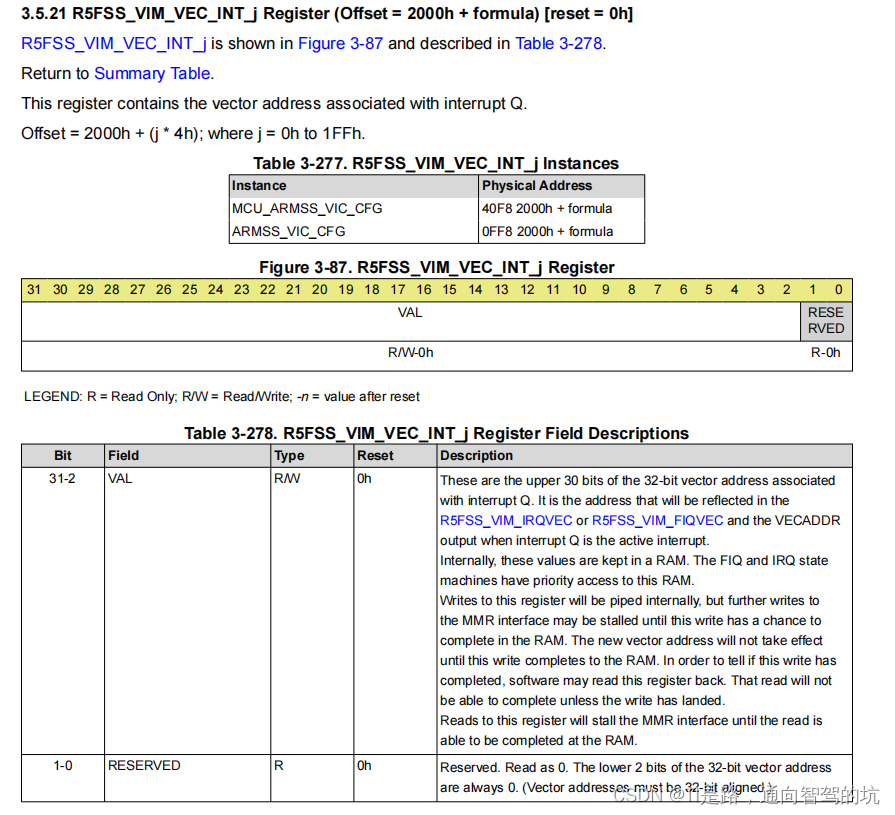

VIC 为每一个中断源都提供了设置各自中断服务函数地址的寄存器，以 TDA4VM 举例, 各中断的向量地址寄存器 VIM_VEC_INT如下：

使用 VIC 服务中断的处理流程：

1. 软件维护一个中断服务函数及其参数的结构体数组，每一个数组元素（结构体）对应一个中断向量。

2. VIM 寄存器初始化，清除各中断状态，初始化中断优先级，中断映射类型（IRQ/FIQ）,中断触发类型，失能所有中断。

3. 维护一个总的 irq_handler，以及维护一个中断服务函数及其参数的结构体数组。

4. 注册某一个中断的中断服务函数及其参数，到结构体数组中，并将总的 irq_handler 写入 VIM 的指定中断的向量地址寄存器 VIM_VEC_INT中，并使能指定中断。

5. 中断触发后，r5 内核与 VIC 完成硬件握手，从之前我们设置的向量地址寄存器中获取中断服务函数地址，即 irq_handler。

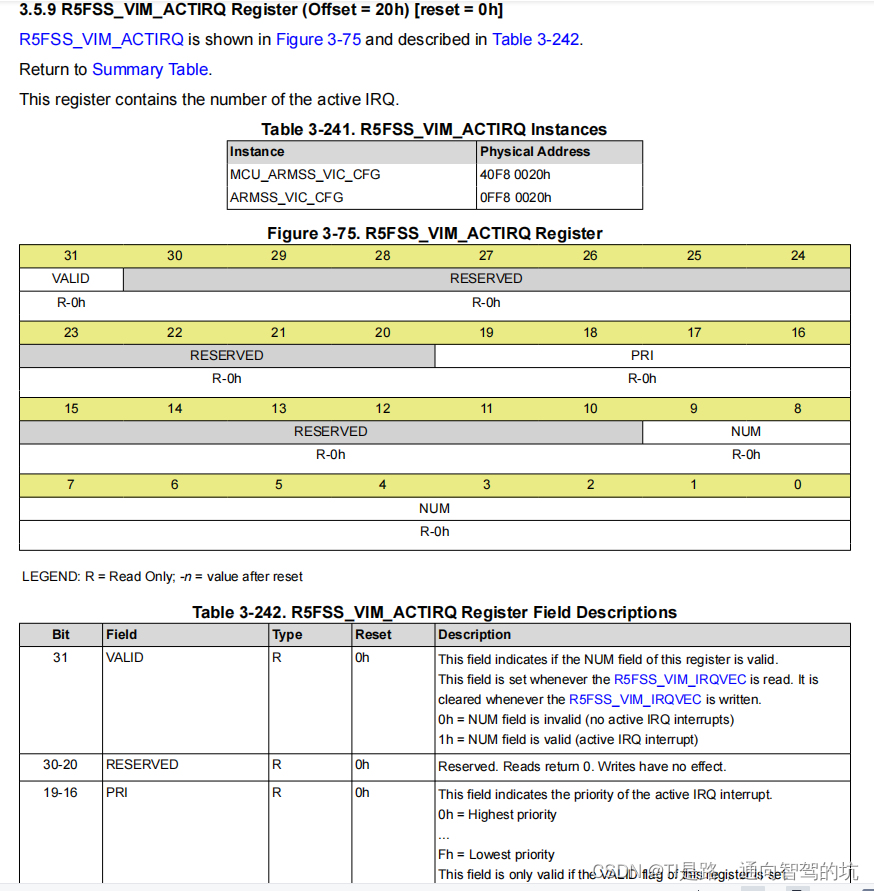

6. 读取活跃中断寄存器VIM_ACTIRQ，获取触发中断的向量号。


7. 根据向量号，从软件维护的结构体数组中，调用自定义的中断服务函数。

8. 根据中断触发类型（电平/脉冲），清除中断标志位。


9. 向 VIM_IRQVEC 寄存器中写任意值，表示中断处理结束。


不使用 VIC 来服务一个 IRQ/FIQ（一般不使用该模式）

（不置位 SCTLR 寄存器的 VE 位）
之前提到，该种方式与 Cortex-A7 的中断处理流程类似，那么在这，带领大家回忆一下 Cortex-A7 的中断处理流程：

1. 软件维护一个中断服务函数及其参数的结构体数组，每一个数组元素（结构体）对应一个中断向量。
2. GICv2 初始化，初始化 cpu interface，比如设置合适抢占优先级（GICC_BPR）；初始化 distributor，清除各中断状态，设置初始中断优先级，各中断分组，初始中断类型，中断绑核，失能所有中断。
3. 注册某一个中断的中断服务函数及其参数到结构体数组中，并使能指定中断。
4. 当中断触发后，pc 指针跳转到中断向量表中偏移量为 0x18 的地址处，再跳转到统一的 irq_handler。
5. 在这个统一的 irq_handler 中，代码通过读取 cpu interface 的 GICC_IAR 寄存器来应答中断，并获取触发 IRQ 的中断向量号。
6. 从数组中调用对应中断的中断服务程序，服务中断。
7. 从指定的中断服务函数中退出，irq_handler 的代码写 GICC_EOIR 寄存器来通知 GIC 中断处理结束，然后退出。
8. 中断处理结束。

以上是总述形式的 Cortex-A7 的中断处理，有一些细节没有提到，比如中断抢占，RTOS 下中断中的上下文切换等。

Cortex-R5 的中断处理流程，总述如下：

1. 软件维护一个中断服务函数及其参数的结构体数组，每一个数组元素（结构体）对应一个中断向量。

2. VIM 寄存器初始化，清除各中断状态，初始化中断优先级，中断映射类型（IRQ/FIQ）,中断触发内存，失能所有中断。

3. 维护一个总的 irq_handler，以及维护一个中断服务函数及其参数的结构体数组。

4. 注册某一个中断的中断服务函数及其参数，到结构体数组中，并将总的 irq_handler 写入 VIM 的向量地址寄存器中（即使此模式下我们不通过该寄存器来获取中断向量地址），并使能指定中断。

5. 当中断触发后，pc 指针跳转到中断向量表中偏移量为 0x18 的地址处，再跳转到统一的 irq_handler。

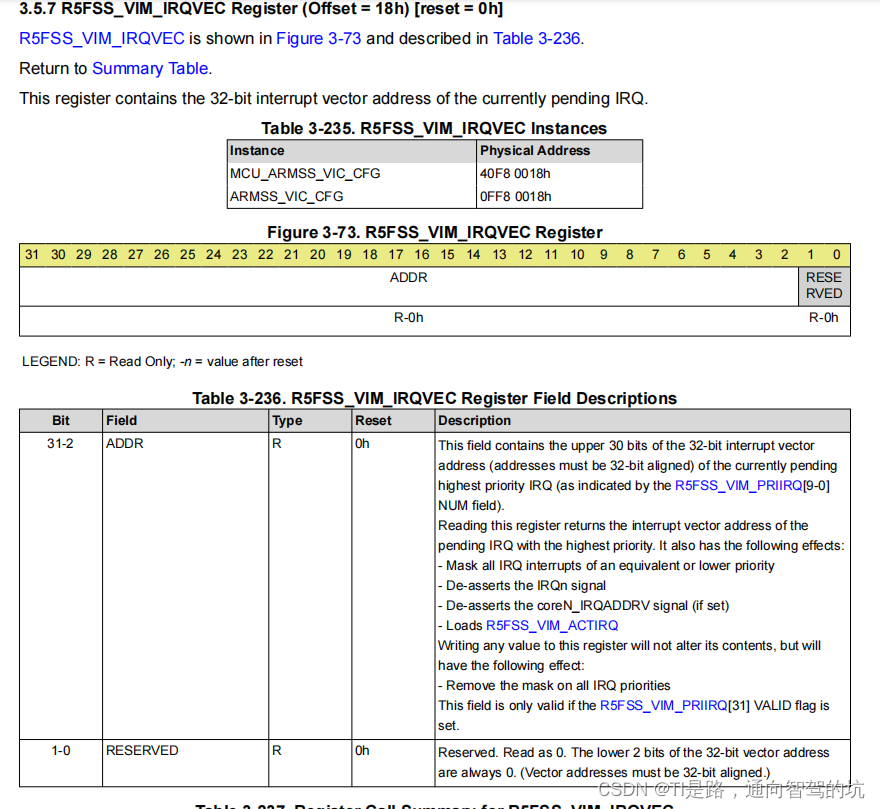

6. 在 irq_handler 中，读取 VIM_IRQVEC 寄存器，读取该寄存器后会设置活跃中断寄存器。


7. 读取活跃中断寄存器VIM_ACTIRQ，获取触发中断的向量号。


8. 使用获取的向量号，从软件维护的结构体数组中，调用自定义的中断服务函数。

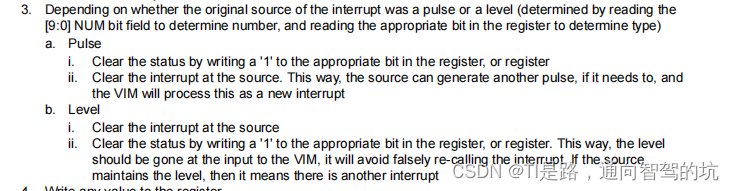

9. 根据中断触发类型，清除中断标志位：


10. 向 VIM_IRQVEC 寄存器中写任意值，表示中断处理结束。
