#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>
#include <linux/cdev.h>
#include <linux/device.h>

static dev_t dev_num;//定义 dev_t 类型（32 位大小） 的变量 dev_num,用来存放设备号

struct cdev cdev_test;//定义 cdev 结构体类型的变量 cdev_test,描述一个字符设备

struct class *class;//定义指向class的指针，这个class是代表设备类,其用途是对系统内的设备进行分类与管理

struct device* device;// struct device 结构体来表示一个设备。这个结构体定义于 <linux/device.h> 头文件，
// 它涵盖了设备的众多属性和操作方法，像设备的名称、父设备、设备类型、设备状态等

static int cdev_test_open (struct inode *inode, struct file *file)
{
   printk("This is cdev_test_open\n");
   return 0;
}

static ssize_t cdev_test_read (struct file *file, char __user *buf, size_t size, loff_t *loff)
{
   printk("This is cdev_test_read\n");
   return 0;
}

static ssize_t cdev_test_write (struct file *file, const char __user *buf, size_t size, loff_t *loff)
{
   printk("This is cdev_test_write\n");
   return 0;
}
int cdev_test_release (struct inode *inode, struct file *file)
{
    printk("This is dev_test_release\n");
   return 0;
}

struct file_operations cdev_test_ops = {//定义 file_operations 结构体类型的变量 cdev_test_ops
   .owner = THIS_MODULE,
   .open = cdev_test_open,
   .read = cdev_test_read,
   .write = cdev_test_write,
   .release = cdev_test_release,

};

static int modulecdev_init(void)
{
   int ret; // 定义ret来接受申请的设备号的结果
   //
   ret = alloc_chrdev_region(&dev_num, 0, 1, "chrdev_num");//动态申请设备号

   if (ret < 0)
   {
      printk("register is error\n");
   }
    int major = MAJOR(dev_num);
    int minor = MINOR(dev_num);
   printk("major = %d\n", major);
   printk("minor = %d\n", minor);
   printk("register is ok\n");
   cdev_test.owner = THIS_MODULE;//将 owner 字段指向本模块， 可以避免在模块的操作正在被使用时卸载该模块
   cdev_init(&cdev_test, &cdev_test_ops); // //使用 cdev_init()函数初始化 cdev_test 结构体， 并链接到cdev_test_ops 结构体
   cdev_add(&cdev_test,dev_num,1);

   class = class_create(THIS_MODULE,"test");//创建设备类
   device = device_create(class,NULL,dev_num,NULL,"test");//自动创建设备节点

   return 0;
}

static int modulecdev_exit(void)
{
   unregister_chrdev_region(dev_num, 1); // 释放字符驱动设备号
   cdev_del(&cdev_test);

   device_destroy(class,dev_num);
   class_destroy(class);

   printk("dev_t exit\n");
}

module_init(modulecdev_init);
module_exit(modulecdev_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR(" ");
MODULE_VERSION("V1.0");

结构体和接口调用的类比理解

上述字符设备驱动框架中有很多结构体与接口调用，接下来用类比推理的方式来逐步讲解各项内容

结构体理解

dev_t 与 dev_num：可以把 dev_t 类型的 dev_num 类比为设备的 “身份证号码”。在现实生活中，每个人都有唯一的身份证号码来标识自己，在 Linux 系统里，每个设备也需要一个唯一的 “身份标识”，dev_num 就是用来存放这个设备号的，系统通过它来准确识别不同的设备。
struct cdev（cdev_test）：struct cdev 就像是设备的 “操作手册”。想象一下，我们购买一台电器，会附带一本操作手册，上面详细说明了如何打开、关闭、使用这台电器。cdev_test 这个结构体就是字符设备的 “操作手册”，它里面记录了字符设备的各种操作方法，方便系统对设备进行操作。
struct class（class）：struct class 可以类比为设备的 “分类文件夹”。在整理文件时，我们会把相似的文件放在同一个文件夹里，方便管理。在 Linux 系统中，class 就是用来对设备进行分类的，把具有相似功能或特性的设备归为一类，例如所有的 USB 设备可以放在一个 “USB 设备类文件夹” 里。
struct device（device）：struct device 好比是设备的 “详细档案”。一份详细的档案会记录一个人的基本信息、经历、状态等。device 这个结构体就记录了设备的众多属性和操作方法，如设备的名称、父设备、设备类型、设备状态等，系统通过这个 “档案” 来管理和操作设备。
struct file_operations（cdev_test_ops）：struct file_operations 类似于设备的 “功能说明书”。它定义了对设备进行打开、读取、写入、关闭等操作的具体方法，就像我们使用电器时，功能说明书会告诉我们如何操作各个按钮来实现不同的功能。

接口调用理解

alloc_chrdev_region：这就像是去 “设备管理处” 申请一个 “身份证号码”（设备号）。系统会动态地分配一个未被使用的设备号给我们的设备，返回值 ret 就像是申请结果的 “回执单”，如果小于 0 说明申请失败。
cdev_init：类似于把 “功能说明书”（struct file_operations）和 “操作手册”（struct cdev）关联起来。这样当系统对设备进行操作时，就知道该调用哪些具体的操作方法了。
cdev_add：可以想象成把 “操作手册” 正式提交到 “设备管理系统” 中，让系统知道有这个设备存在，并且可以开始对它进行管理。
class_create：就像是创建一个新的 “分类文件夹”，把具有相似特性的设备放到这个文件夹里，方便统一管理。
device_create：好比是在对应的 “分类文件夹” 里创建一份 “详细档案”，并且自动为这个设备创建一个 “访问入口”（设备节点），这样用户空间的程序就可以通过这个节点来访问设备了。
unregister_chrdev_region：类似于去 “设备管理处” 注销 “身份证号码”（设备号），释放这个设备号，以便其他设备可以使用。
cdev_del：就像是从 “设备管理系统” 中删除 “操作手册”，表示这个设备不再被系统管理。
device_destroy：如同销毁 “详细档案”，同时删除对应的 “访问入口”（设备节点）。
class_destroy：类似于删除 “分类文件夹”。

深入理解 Linux 字符设备驱动基本框架（代码逐行解析）

当然对于上述每个结构体与接口调用讲解相对空洞，先将每个部分与代码相结合讲解

（1）代码中的核心结构体与变量

先看代码中定义的四个核心元素，它们是驱动的 “骨架”：

static dev_t dev_num;          // 设备号（类比：设备的“身份证”）
struct cdev cdev_test;         // 字符设备描述符（类比：设备的“操作手册”）
struct class *class;           // 设备类指针（类比：设备的“分类文件夹”）
struct device *device;         // 设备实体指针（类比：设备的“详细档案”）

（2）结构体类比：代码中的 “角色分工”

1. `dev_t dev_num`：设备的 “身份证号”

代码对应：
```
static dev_t dev_num;
```
类比：每个人有唯一的身份证号，每个设备在内核中也需要唯一的 “身份证号”（设备号）。
- 主设备号（MAJOR(dev_num)）：相当于 “省份代码”，标识设备类型（如所有串口设备可能共享同一个主设备号）。
- 次设备号（MINOR(dev_num)）：相当于 “个人编号”，区分同一类型下的不同设备（如第 1 个串口、第 2 个串口）。
代码作用：通过 alloc_chrdev_region(&dev_num, 0, 1, "chrdev_num"); 动态申请设备号，申请成功后，dev_num 存储内核分配的主 / 次设备号。

2. `struct cdev cdev_test`：设备的 “操作手册”

代码对应：
```
struct cdev cdev_test;
```
类比：买电器时附带的 “操作手册”，记录了 “如何打开 / 关闭设备”“如何读写数据” 等操作方法。
核心成员与代码关联：
- owner = THIS_MODULE：代码中 cdev_test.owner = THIS_MODULE;，表示这本 “手册” 属于当前驱动模块，防止模块被提前卸载。
- ops：通过 cdev_init(&cdev_test, &cdev_test_ops); 关联到 cdev_test_ops 结构体，而 cdev_test_ops 定义了 open/read/write/release 等具体操作函数（即 “手册” 的内容）。
代码作用：通过 cdev_add(&cdev_test, dev_num, 1); 将 “操作手册” 注册到内核，告诉内核 “这个设备号对应的操作方法在这里”。

3. `struct file_operations cdev_test_ops`：操作手册的 “具体内容”

代码对应：

struct file_operations cdev_test_ops = {
    .owner = THIS_MODULE,
    .open = cdev_test_open,    // 打开设备时调用
    .read = cdev_test_read,    // 读取数据时调用
    .write = cdev_test_write,  // 写入数据时调用
    .release = cdev_test_release,  // 关闭设备时调用
};

类比：“操作手册” 中的具体页码，比如 “第 5 页：如何打开设备”“第 10 页：如何读取数据”。
代码作用：用户空间程序通过 open("/dev/test", O_RDWR) 操作设备时，内核会根据设备号找到 cdev_test，再调用 cdev_test_ops.open 对应的 cdev_test_open 函数（代码中打印日志）。

4. `struct class *class`：设备的 “分类文件夹”

代码对应：

class = class_create(THIS_MODULE, "test");

类比：电脑里的文件夹，比如 “USB 设备” 文件夹里放所有 USB 设备的信息。
代码作用：
- 在 /sys/class/ 目录下创建一个名为 “test” 的文件夹，用于归类管理该驱动的设备。
- 后续 device_create 会基于这个 “文件夹” 创建设备节点（类比：在文件夹里新建一个文件）。

5. `struct device *device`：设备的 “详细档案”

代码对应：

device = device_create(class, NULL, dev_num, NULL, "test");

类比：学生档案包含姓名、班级、联系方式等信息，struct device 包含设备名称、设备号、所属类等属性。
代码作用：
- 在内核设备模型中创建一个设备实体，关联到前面创建的 class（“分类文件夹”）。
- 触发 udev 机制，自动在 /dev/ 目录下生成名为 “test” 的设备节点（用户空间通过这个节点访问设备）。

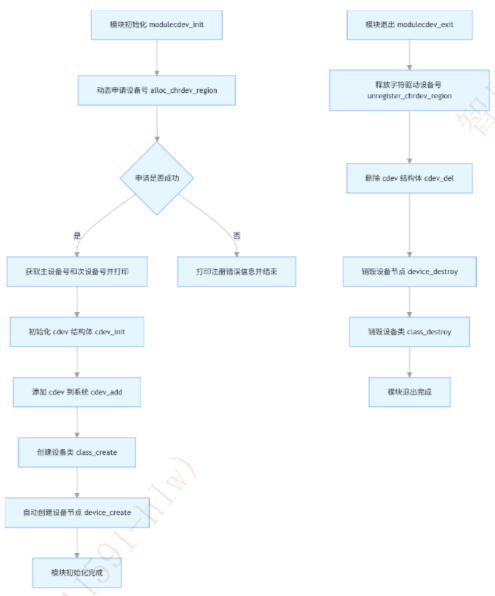

（3）接口调用类比：代码中的 “操作流程”

1. 申请设备号：`alloc_chrdev_region`

代码对应：

ret = alloc_chrdev_region(&dev_num, 0, 1, "chrdev_num");
if (ret < 0) { printk("register is error\n"); }

类比：去派出所申请身份证，&dev_num 是 “空白身份证”，"chrdev_num" 是 “申请人姓名”。
参数解析：
- 0：次设备号起始值（从 0 开始分配）。
- 1：需要分配的设备数量（这里只申请 1 个设备）。

2. 初始化设备操作手册：`cdev_init`

代码对应：
```
cdev_init(&cdev_test, &cdev_test_ops);
```
类比：把 “操作手册” 的目录（cdev_test）和具体内容（cdev_test_ops）装订在一起。
作用：让 cdev_test 知道 “我的操作方法在 cdev_test_ops 里”，后续内核调用设备操作时，能找到对应的函数（如 open 对应 cdev_test_open）。

3. 注册设备到内核：`cdev_add`

代码对应：
```
cdev_add(&cdev_test, dev_num, 1);
```
类比：把 “操作手册” 提交到图书馆（内核设备管理系统），让所有人（内核其他模块）都能查到。
作用：告诉内核 “设备号 dev_num 对应的操作手册是 cdev_test，可以管理 1 个设备”。

4. 创建设备类和设备节点：`class_create` + `device_create`

代码对应：

class = class_create(THIS_MODULE, "test");    // 创建“test”分类文件夹
device = device_create(class, NULL, dev_num, NULL, "test");  // 在文件夹里创建“test”设备档案

类比：
- class_create：在 /sys/class/ 里新建一个文件夹 “test”，用于存放同类设备的信息。
- device_create：在 “test” 文件夹里新建一个文件 “test”（即 /dev/test 设备节点），用户通过这个文件操作设备。

5. 卸载驱动时的清理：反向操作

代码对应：

unregister_chrdev_region(dev_num, 1);  // 注销设备号（回收身份证）
cdev_del(&cdev_test);                  // 从图书馆删除操作手册
device_destroy(class, dev_num);         // 删除设备档案（删除/dev/test节点）
class_destroy(class);                   // 删除分类文件夹（删除/sys/class/test）
