proteus仿真STM32F103流水灯无法熄灭

proteus仿真STM32F103流水灯无法熄灭

背景：

1、使用正点原子的stm32f103ZET6精英版开发板配套的工程模板
2、proteus中没有stm32f103ZET6芯片，无法进行仿真，使用stm32f103c8替代仿真

问题：

使用Proteus仿真stm32f103流水灯无法熄灭，仿真过程中led两边有电压变化指示

解决步骤：

1、更换模板文件中的启动文件
将core文件夹中的 startup_stm32f10x_hd.s更换为 startup_stm32f10x_md.s
原因：
不同型号的芯片对应的IO口、定时器等资源不一样，需要不同的启动文件
stm32启动文件区别

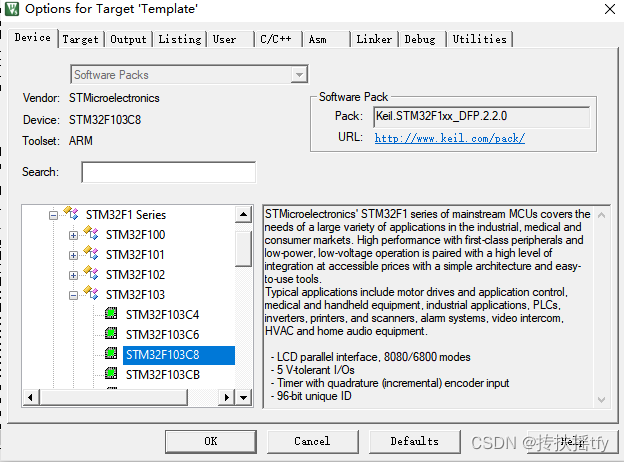

2、keil软件中选择对应的芯片型号

3、keil配置
点击锤子符号

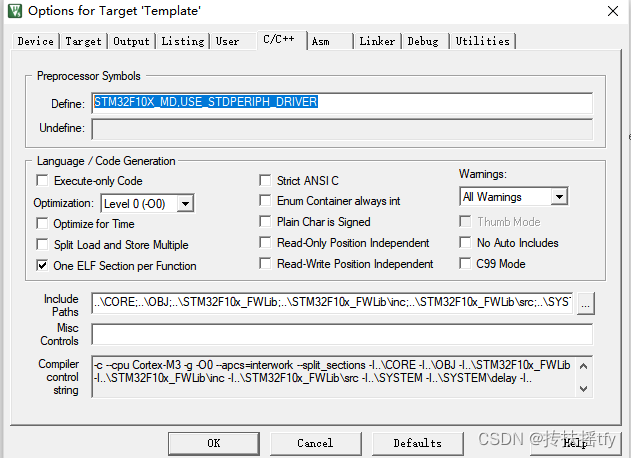

Option for Target ’xxx‘选项中,点击 C/C++， 找到Define ,修改内容为：STM32F10X_MD,USE_STDPERIPH_DRIVER

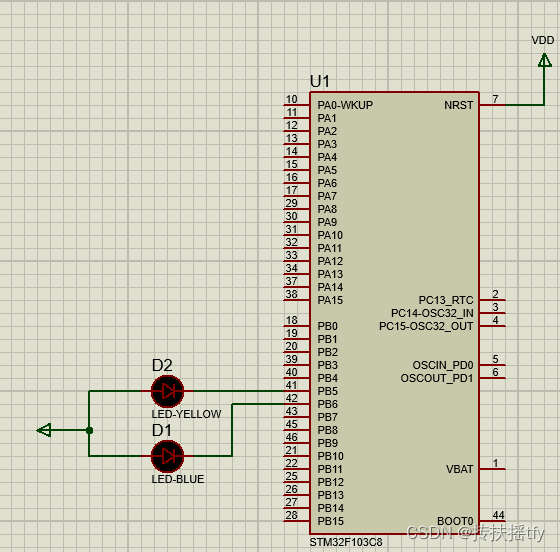

4、Proteus仿真如下，导入正点原子的流水灯hex文件

5、keil和proteus晶振频率都设置为8MHz

开始仿真，可以发现开流水灯正常显示
