单臂路由器互联VLAN实验

一.实验内容

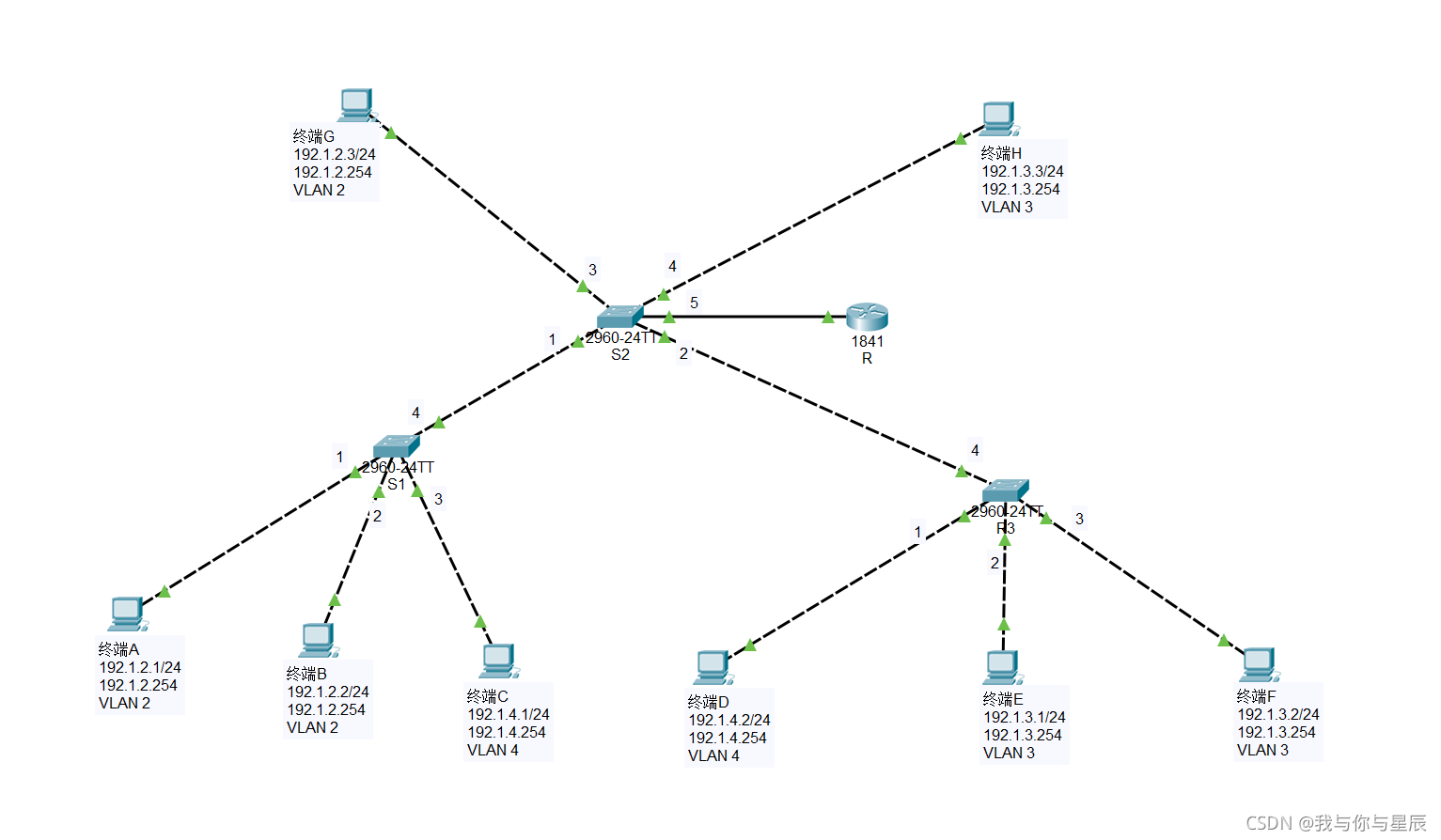

  • 构建如图所示的网络结构,将以太网划分为三个VLAN,分别是VLAN 2、VLAN 3和VLAN 4,并使得终端A、B和G属于VLAN 2，终端E、F和H属于VLAN 3,终端C和以太网D属于VLAN 4。
  • 路由器R用单个物理接口连接以太网,通过用单个物理接口连接的路由器R,实现属于不同VLAN的终端之间的通信过程。

在这里插入图片描述

二.实验目的
(1)验证用单个路由器物理接口实现VLAN互联的机制。
(2)验证单臂路由器的配置过程。
(3)验证VLAN划分过程。
(4)验证VILAN间IP分组传输过程。

三.实验原理

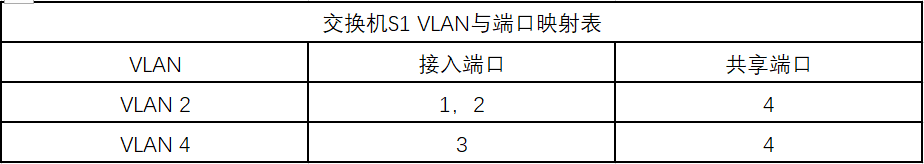

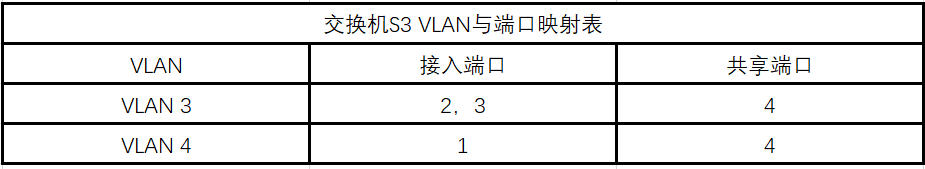

  • 如图所示,路由器R物理接口1连接交换机S2端口5。对于交换机S2端口5,一是必须被所有VLAN共享;二是必须存在至所有终端的交换路径。因此,交换机S1.S2和S3中创建的VLAN及VLAN与端口之间的映射分别如表所示。

  • 对于路由器R物理接口1,一是必须划分为多个逻辑接口,每一个逻辑接口连接一个VLAN;二是路由器R物理接口1与交换机S2端口5之间传输的MAC帧必须携带VLAN ID,路由器和交换机通过VLAN ID确定该MAC帧对应的逻辑接口和该MAC帧所属的VLAN。

  • 每一个逻辑接口需要分配IP地址和子网掩码，为某个逻辑接口分配的IP地址和子网掩码确定了该逻辑接口连接的VLAN的网络地址,该逻辑接口的IP地址成为连接在该VLAN上的终端的默认网关地址。

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

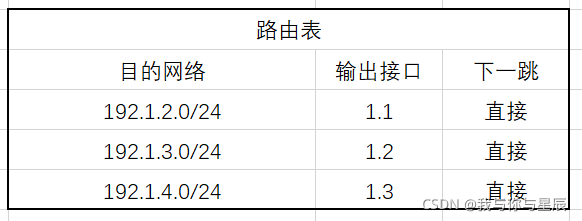

    为所有逻辑接口分配IP地址和子网掩码后,路由器R自动生成如图所示的路由表。
    在这里插入图片描述

四.命令接口配置过程

1.交换机Switch1命令接口配置过程

Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch1
Switch1(config)#vlan 2
Switch1(config-vlan)#name v2
Switch1(config-vlan)#exit
Switch1(config)#vlan 4
Switch1(config-vlan)#name v4
Switch1(config-vlan)#exit
SWitch1(config)#interface FastEthernet 0/1
SWitch1(config-if)#switchport mode access
SWitch1(config-if)#switchport access vlan 2
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/2
SWitch1(config-if)#switchport mode access
SWitch1(config-if)#switchport access vlan 2
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/3
SWitch1(config-if)#switchport mode access
SWitch1(config-if)#switchport access vlan 4
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/4
SWitch1(config-if)#switchport mode trunk
SWitch1(config-if)#switchport trunk allowed vlan 2,3
SWitch1(config-if)#exit

2.交换机Switch2命令接口配置过程

Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch2
Switch2(config)#vlan 2
Switch2(config-vlan)#name v2
Switch2(config-vlan)#exit
Switch2(config)#vlan 3
Switch2(config-vlan)#name v3
Switch2(config-vlan)#exit
Switch2(config)#vlan 4
Switch2(config-vlan)#name v4
Switch2(config-vlan)#exit
SWitch2(config)#interface FastEthernet 0/1
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#switchport trunk allowed vlan 2,4
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/2
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#switchport trunk allowed vlan 3,4
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/3
SWitch2(config-if)#switchport mode access
SWitch2(config-if)#switchport access vlan 2
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/4
SWitch2(config-if)#switchport mode access
SWitch2(config-if)#switchport access vlan 3
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/5
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#switchport trunk allowed vlan 2,3,4
SWitch2(config-if)#exit

3.交换机Switch3命令接口配置过程

Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch3
Switch3(config)#vlan 3
Switch3(config-vlan)#name v3
Switch3(config-vlan)#exit
Switch3(config)#vlan 4
Switch3(config-vlan)#name v4
Switch3(config-vlan)#exit
SWitch3(config)#interface FastEthernet 0/1
SWitch3(config-if)#switchport mode access
SWitch3(config-if)#switchport access vlan 4
SWitch3(config-if)#exit
SWitch3(config)#interface FastEthernet 0/2
SWitch3(config-if)#switchport mode access
SWitch3(config-if)#switchport access vlan 3
SWitch3(config-if)#exit
SWitch3(config)#interface FastEthernet 0/3
SWitch3(config-if)#switchport mode access
SWitch3(config-if)#switchport access vlan 3
SWitch3(config-if)#exit
SWitch3(config)#interface FastEthernet 0/4
SWitch3(config-if)#switchport mode trunk
SWitch3(config-if)#switchport trunk allowed vlan 2,3
SWitch3(config-if)#exit

4.路由器Router命令接口配置过程

Router>enable
Router#configure terminal
Router(config)#interface FastEthernet 0/0
Router(config-subif)#no shutdown
Router(config-subif)#exit
Router(config)#interface FastEthernet 0/0.1
Router(config-subif)#encapsulation dot1q 2
Router(config-subif)#ip address 192.1.2.254 255.255.255.0
Router(config-subif)#exit
Router(config)#interface FastEthernet 0/0.2
Router(config-subif)#encapsulation dot1q 3
Router(config-subif)#ip address 192.1.3.254 255.255.255.0
Router(config-subif)#exit
Router(config)#interface FastEthernet 0/0.3
Router(config-subif)#encapsulation dot1q 4
Router(config-subif)#ip address 192.1.4.254 255.255.255.0
Router(config-subif)#exit

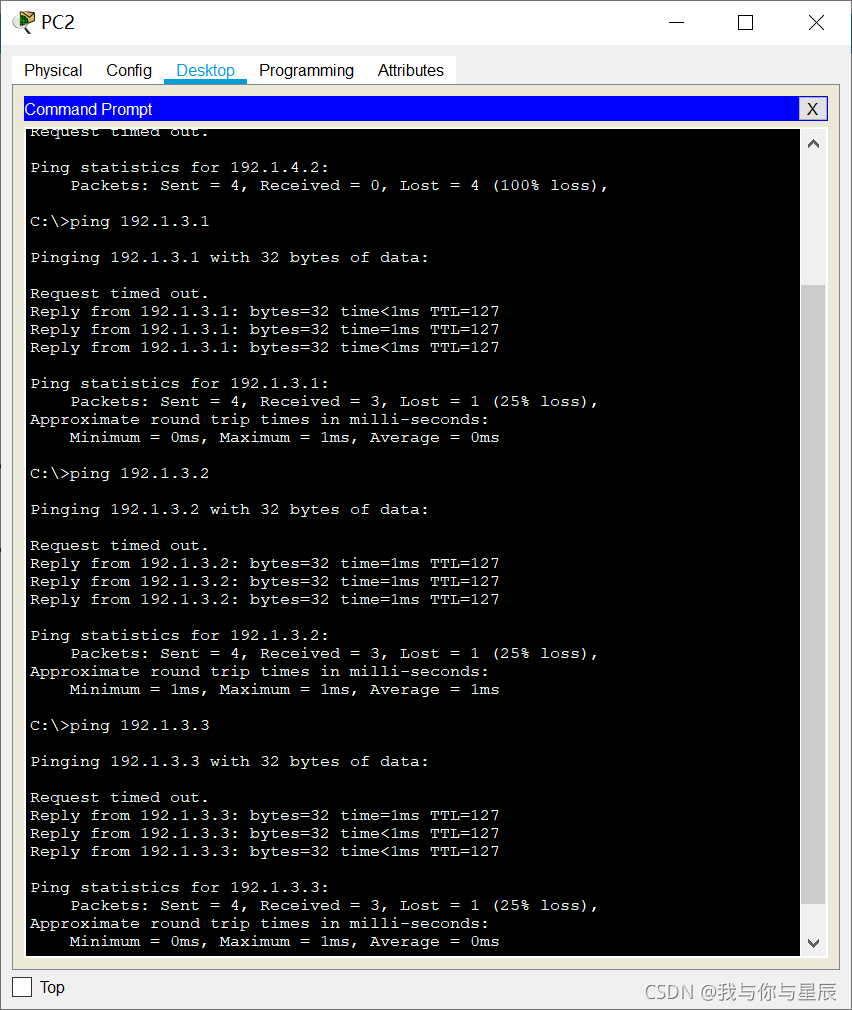

五、实验查看及验证

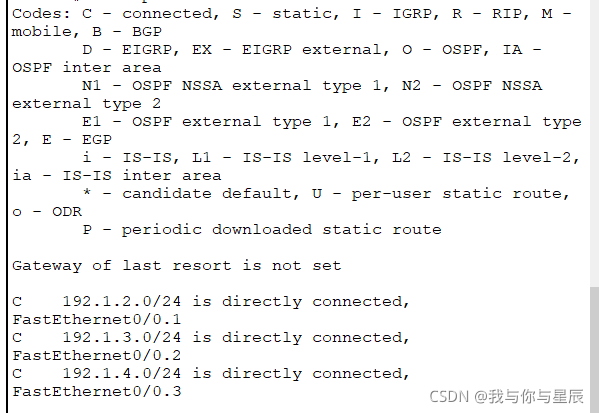

路由器Router路由表
在这里插入图片描述

在这里插入图片描述

软件版本：Cisco Packet Tracer 7.2
链接：https://pan.baidu.com/s/1Z-YM_P_E-fZtAlXRn-nNdg
提取码：3uno
