1.UART

UART（Universal Asynchronous Receiver/Transmitter）全双工通用异步收发器，异步时不需要时钟信号。

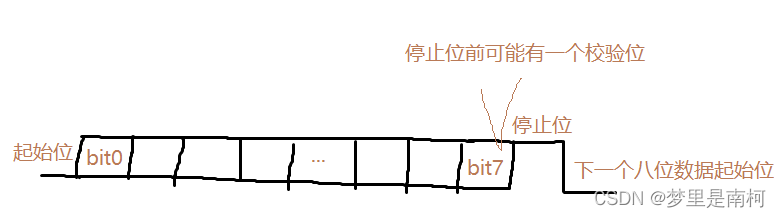

如下图，起始位必为低电平，停止位必为高电平。中间的是八位数据位。
例如一个十位的数据如0011000011，第一个0代表起始位，中间的8位01100001代表a(a的ascii码为97)，最后的1表示我已经传输停止。
在这里插入图片描述

2.波特率计算

在异步通信时，需要设定好波特率，波特率即每秒传输多少个二进制数据。
例如波特率=115200，则它传输一位数据位(1bit)的时间为1/115200s，而传输一个8位的数据，还需要一个校验位和停止位，共十位，所需时间是10*1/115200s，那么一秒能传输1/(10/115200)=11520bytes。
单片机与单片机/上位机通讯时必须是相同波特率，否则接收方不知道何时是起始位何时时停止位。会出现传输错误。

3.USART

在UART的基础上加上同步时钟就是USART(Universal Synchronous/Asynchronous Receiver Transmitter)，全双工/半双工通用同步/异步收发器。
USART相比UART多了一个时钟线，通信双方会约定好在时钟的上升沿或下降沿读取数据，详细可参考下列博客。
USART UART串口通信详解
