LM2596电源模块原理图及PCB分享

LM2596电源模块原理图及PCB分享
LM2596是降压型电源管理单片集成电路的开关电压调节器,能够输出3A的驱动电流,同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V,可调版本可以输出小于37V的各种电压。

https://pan.baidu.com/s/1hhBRAqI5UzHXspCLaknL8A 提取码:k58g:获得相对应的封装数据手册。C3 100uf/50V , c4 220uf/ 50v 选择电容时,我们尽量耐压值大于实际电压的2倍。这里二极管采用的是SS34为贴片肖特基二极管,最大电注为3A,电压:最高40V。吸纳二极管的反向耐压至少要为 最大输入电压的 1.25 倍。

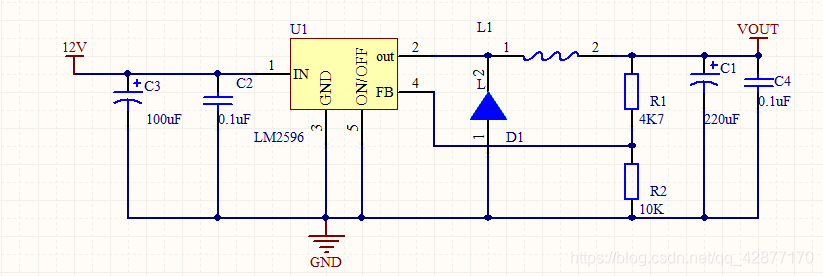

LM2596可调电源模块在这里插入图片描述

上图所示,我们的输入电压尽可能不要超过25V。输出的电流最大最好不可超过2.4A。我们可以调的r1与r2的比值,调整输出电压。

Vout=Vref(1+R1/R2) ,https://pan.baidu.com/s/1hhBRAqI5UzHXspCLaknL8A 提取码:k58g
在这里插入图片描述
