AltiumDesigner快速调整丝印

今天我为大家讲的内容是实战AD快速调整丝印，这是我们做完PCB设计布线完成后的下一个步，很多朋友都是非常熟悉的。但是我们很多人只会用allegro，而不知道用AD这个软件设计，同时希望只会用allegro软件的朋友，都学一个软件只会对你有益，多一个技术，多一条出路。下面就由我为大家讲解快速修改丝印的方法，更多PCb设计资料可以咨询小北PCB设计室。

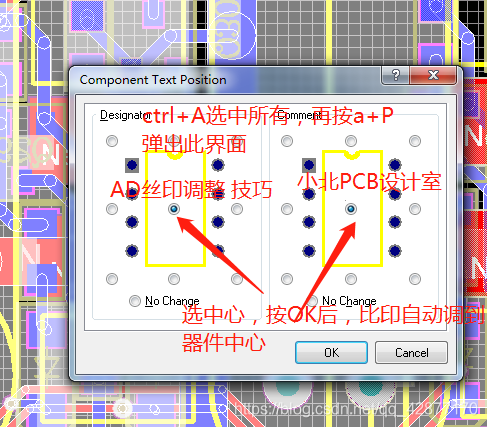

第一.框选有的器件，按快捷键A+P，选择中心，按确定键后，软件自动把字符调到器件到器件中心。

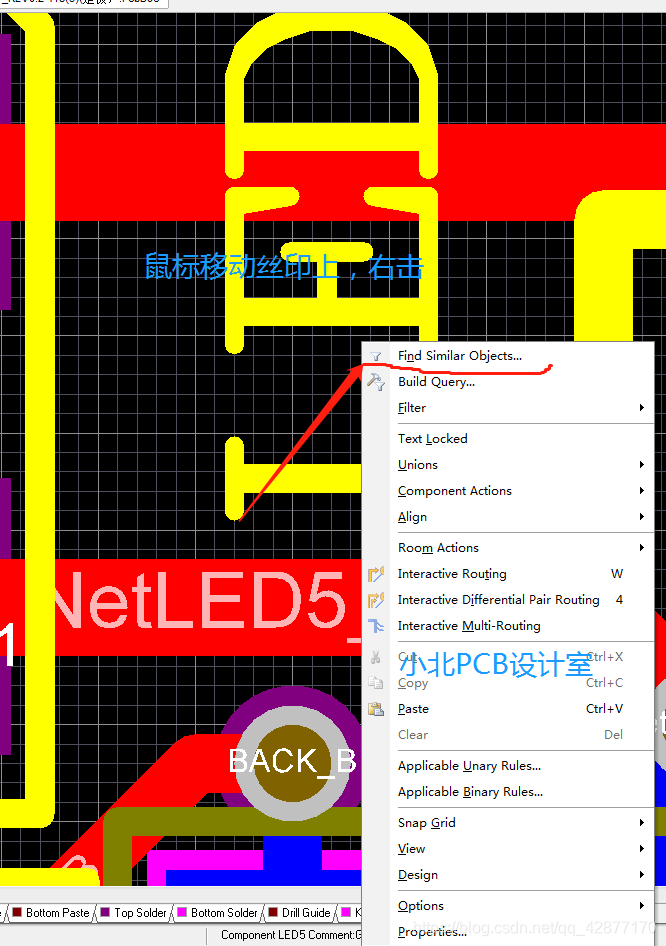

第二、在PCB中，鼠标移动到任意丝印上，右击，弹出界面。

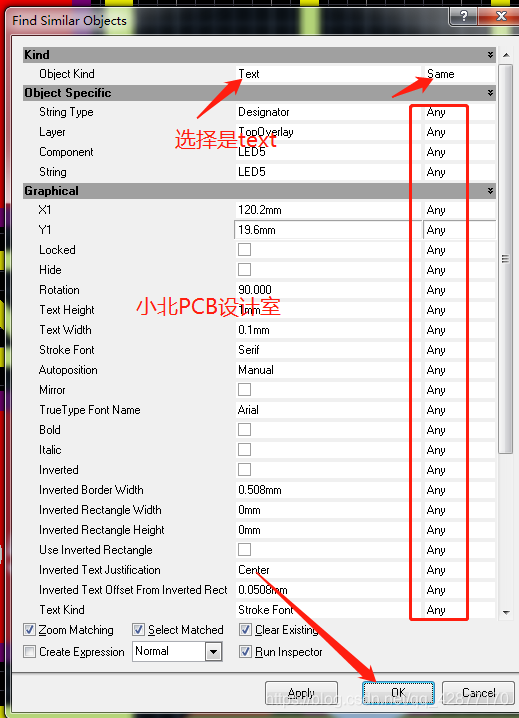

第三、然后执行命令后，弹出下面对话框。只有text选项，选择same，其它选择Any。

第四、完成相关操作后，按确定0k后，确定是Texts，再去修改丝印大小。

今天讲的修改丝印方法到此结束，不懂的可以随时来问我，谢谢大家的支持。前两天我在网论坛上下载了一下AD的skill软件，可以一键调整到丝印调到器件中心，我对程序有做了一点小修改，供大家学习用。下载链接：https://pan.baidu.com/s/1vWeOcZ-QCImjSoEEfe4Beg 密码：5ii1
原创文章，转载请注明： 转载转载自 pcb小北设计
