Packet Tracer 6.0基础知识

一、Packet Tracer 6.0简介

Packet Tracer 6.0是Cisco公司发布的一个辅助学习工具，为初学者学习网络原理与技术、网络项目设计与配置、以及网络故障排除提供了一个简单一行的模拟环境。

二、Packet Tracer 6.0操纵界面介绍

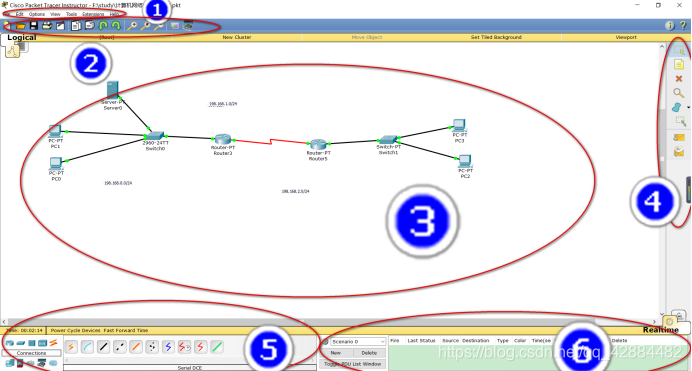

2.1界面组成

1：菜单栏
2：工具栏
3：拓扑工作区
4：拓扑工作区工具条
5：设备列表区
6：报文跟踪区
2.2菜单栏

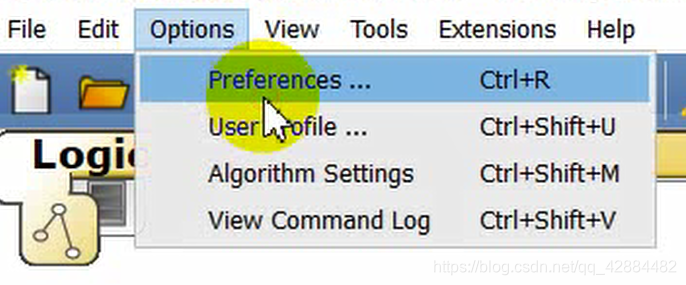

单击菜单栏上的option,第一个菜单项Preferences

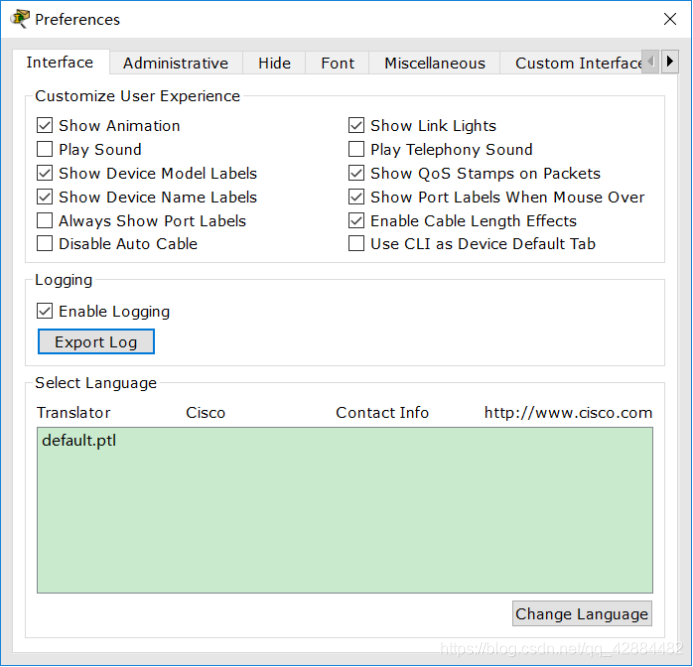

出现对话框如下：

在Interface中，我们可以通过勾选Customize User Experience中的内容，定制在拓扑工作区显示的相应信息。
Show Dive Model Labels:显示设备型号
Show Dive Name Labels:显示设备名
Always Show Port Labels:始终显示接口标签
Show Link Lights:显示链接指示灯

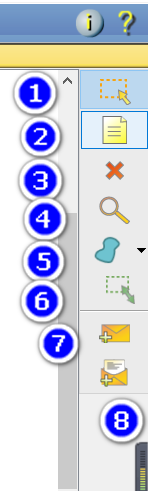

2.3拓扑工作区工具条

1、Select(选择)：选中该图标后，单击拓扑工作区设备，即可对设备进行配置。
2、Place note(添加文字说明)：单击该图标后，再点击拓扑工作区任意位置，即可添加文字。
3、Delete(删除)：点击图标后，再点击拓扑工作区的设备，即可将该设备删除
4、Inspect(检查)：查看拓扑图中路由器/交换机的路由表，ARP表等信息。
5、Draw(绘图)：绘制图形
6、Resize Shape(重新定义大小)：改变Draw绘制图形的大小
7、Add simple PDU(添加简单的PDU)
8、Add complex PDU(添加复杂的PDU)

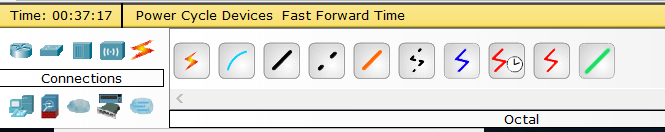

2.3设备列表区

设备列表区由两部分组成：设备类列表（左）和设备型号列表（右）。
左边图标我将按照从上往下，从左往右介绍。上面是Routers（路由器）、Switchs（交换机）、Hubs（集线器）、wireless Devices（无线设备）、Connections（连接线缆）。下面依次是End Devices（终端设备）、Security（安全设备）、WAN Emulation（广域网仿真）、Custom Made Devices（定制设备）、multiuser connection（多用户连接）。
