Arduino Uno零基础入门学习笔记——在LCD1602屏上显示温度和湿度

一、电路连接

LCD1602IIC

LCD1602IIC引脚	Arduino引脚
VCC	5V
GND	GND
SDA	A4
SCL	A5

我这里的LCD1602是IIC的，所以只需要4根线

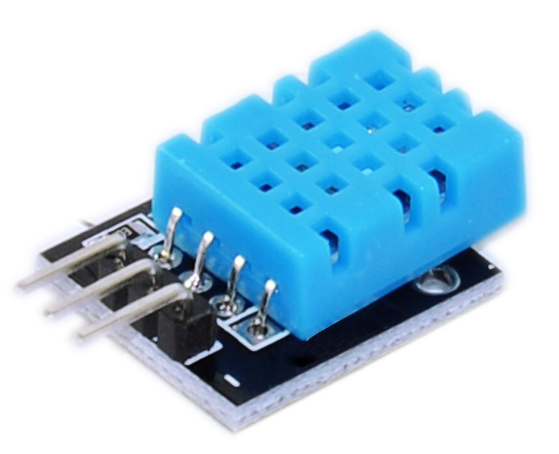

1-WIRE

传感器引脚	Arduino引脚
-	GND
S	8
+	5V

中间的线是要接5V的
这里是DHT11的库：DHT11

二、程序

#include <dht11.h>   //引用dht11库文件，使得下面可以调用相关参数
#include <Wire.h>
#include <LiquidCrystal_I2C.h> //引用I2C库
#define dht11Pin 8   //定义温湿度针脚号为8号引脚
dht11 dht;    //实例化一个对象
LiquidCrystal_I2C lcd(0x27,16,2); //这里是0x27

void setup()    //初始化函数，只执行一次
{
  Serial.begin(9600);      //设置波特率参数
  pinMode(dht11Pin, OUTPUT);    //通过定义将Arduino开发板上dht11Pin引脚(8号口)的工作模式转化为输出模式

  lcd.init();                  // 初始化LCD
  lcd.backlight();             //设置LCD背景等亮

  lcd.setCursor(0,0);
  lcd.print("  Thermometer    ");
  delay(2000);
  lcd.clear();
}

void loop()     //loop函数，重复循环执行
{
  SerialTem();
  ther();
  delay(1000);      //延时1秒
}
void ther()//温湿度计
{
  int tol = dht.read(dht11Pin);    //将读取到的值赋给tol
  int temp = (float)dht.temperature; //将温度值赋值给temp
  int humi = (float)dht.humidity; //将湿度值赋给humi

  lcd.setCursor(0,0);
  lcd.print("Tem:");
  lcd.setCursor(4,0);
  lcd.print(temp);
  lcd.setCursor(6,0);
  lcd.print("C");

  lcd.setCursor(0,1);
  lcd.print("Hum:");
  lcd.setCursor(4,1);
  lcd.print(humi);
  lcd.setCursor(6,1);
  lcd.print("%");
}
void SerialTem()//串口打印温度湿度
{
  int tol = dht.read(dht11Pin);    //将读取到的值赋给tol
  int temp = (float)dht.temperature; //将温度值赋值给temp
  int humi = (float)dht.humidity; //将湿度值赋给humi
  Serial.print("Temperature:");     //在串口打印出Tempeature:
  Serial.print(temp);       //在串口打印温度结果
  Serial.println(".C");    //在串口打印出℃
  Serial.print("Humidity:");     //在串口打印出Humidity:
  Serial.print(humi);     //在串口打印出湿度结果
  Serial.println("%");     //在串口打印出%
}

三、效果
