CST仿真静磁场

一、CST模板选择

Particle Dynamics->Vacuum Electric Devices->Particle Gun->M-Static 其他选择默认设置。

二、建立新材料

不要使用CST内置的铁材料，因为其带有非线性特性，会严重增加仿真时间。

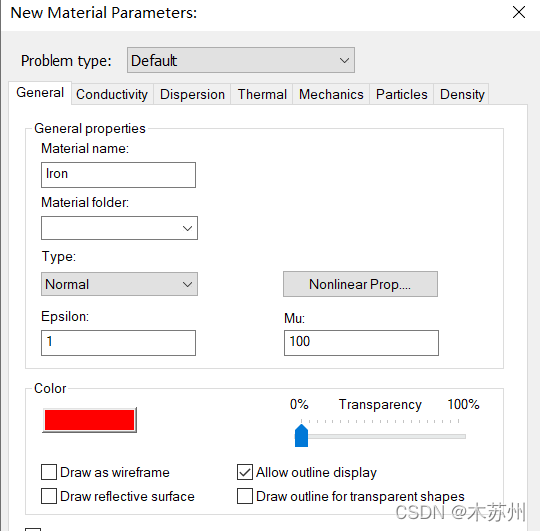

这里按照CST的教程里面进行新建材料。在左侧Navigation Tree里面右键单击，选择New material, 设置name为Iron, Mu改成100，颜色改成红色（或者你自己想要的颜色），点击确定。

三、建模和仿真

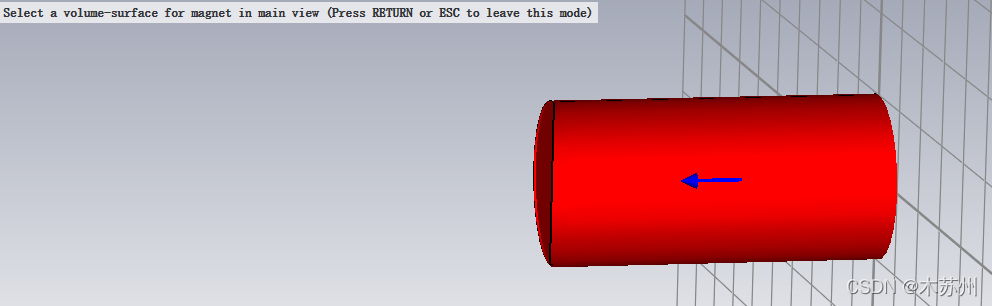

建立一个圆柱模型。材料选择刚刚自定义的Iron。然后Simulation->Permanent magnet然后按照CST的提示选择一个表面，蓝色箭头就是磁化方向。

在弹出来的对话框中可以自定义磁化方向和材料的剩磁密度，这里我想要我的Iron材料为铷铁硼磁体，网上可以查到这种材料的剩磁密度为1.35T，这里我设置成1.35剩磁密度。
开始仿真，点击Simulation->Solver->Setup Solver->Start

四、查看结果

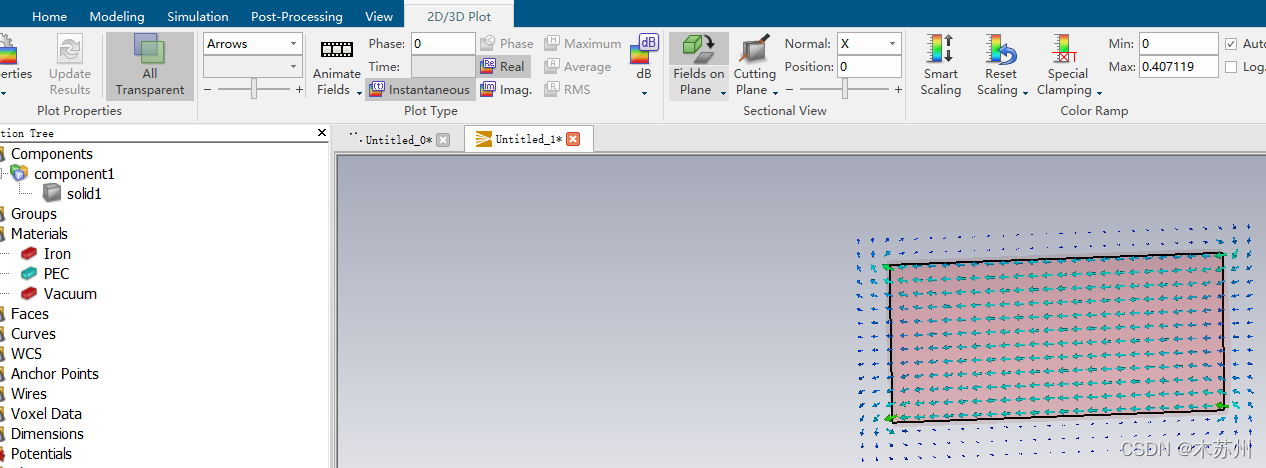

仿真结束后，左侧有2D/3D results 点击B-Field. 然后按照下图设置，就可以查看Arrow形式的磁场。Filed on Plane 和 Cutting Plane
