openfile已经不维护了，实际使用下来踩了很多坑，确实也不太好用，还是建议采用targetcli来创建iscsi共享存储。

openfiler镜像下载

下载地址：
官方下载地址
有一说一下载是真的慢，镜像上传到百度网盘了，自取哈。
百度网盘

iscsi客户端挂载iscsi磁盘后只读

size=25G features='0' hwhandler='0' wp=ro
`-+- policy='round-robin 0' prio=1 status=active
  `- 15:0:0:0 sdj 8:144 active ready running
  • 没有配置acl认证，或者是acl认证失败。
  • 采用tpg的认证方式。

查看iscsi客户端与服务端tcp连接对应的IP和端口

# 找到外置存储对应的块设备信息
$ mutilpath -ll
17:0:0:13 sdl  8:176  active ready running

# 查看设备对应的设备信息
> https://blog.csdn.net/jiaping0424/article/details/51587113

$ udevadm info -q path -n /dev/sdm
/devices/platform/host18/session3/target18:0:0/18:0:0:18/block/sdm

# 查看对应的端口
$ cat /sys/devices/platform/host16/session1/connection1:0/iscsi_connection/connection1:0/local_port

# 要查看各个IP访问到的存储信息
$ iscsiadm -m session -P 3

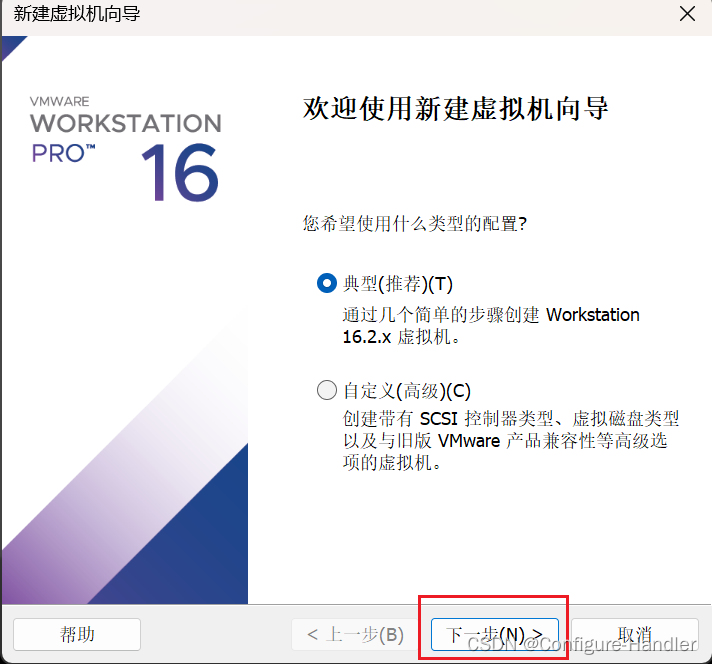

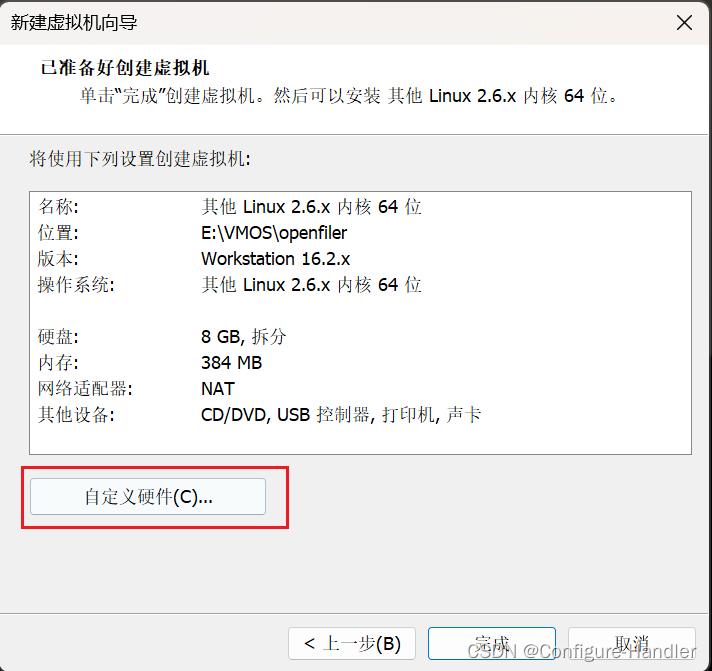

  • 新建虚拟机
    在这里插入图片描述
    在这里插入图片描述

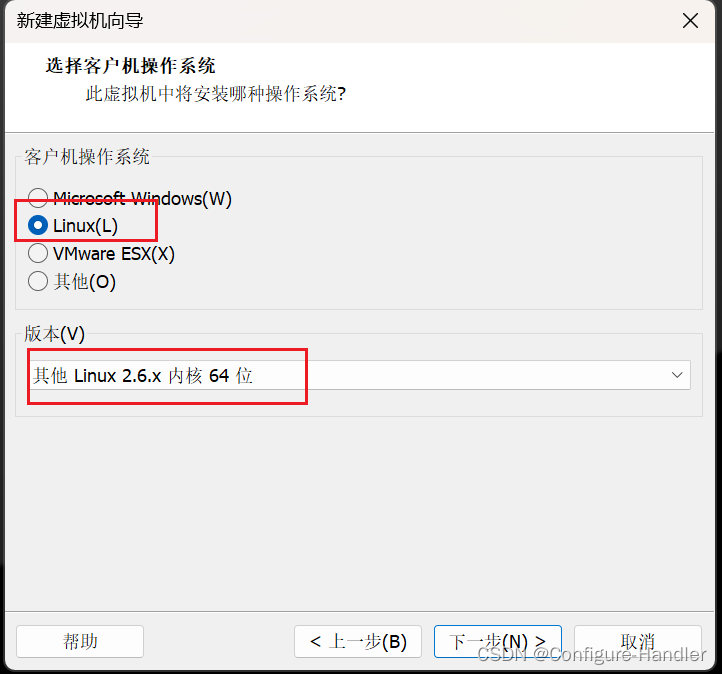

  • 内核版本选择2.6.x
    在这里插入图片描述

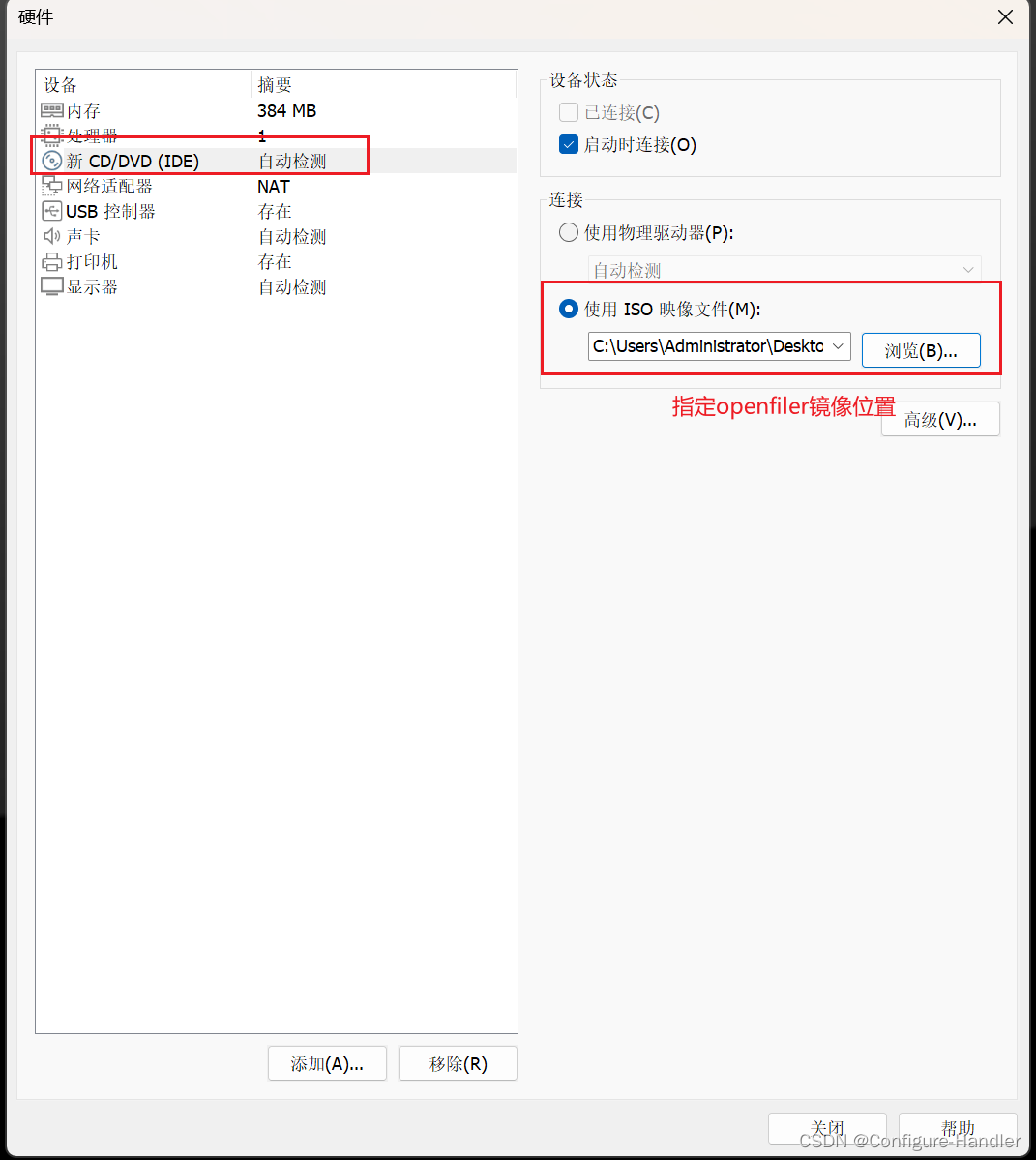

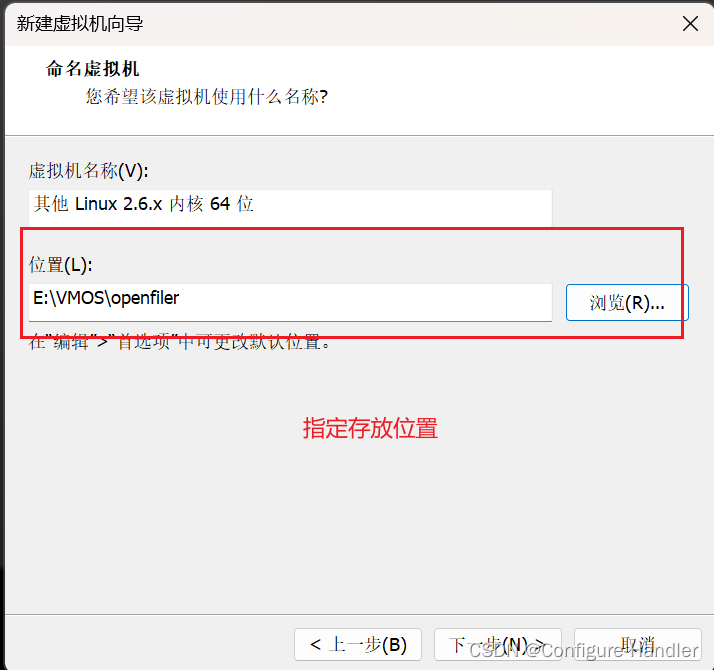

  • 指定vm镜像存放的位置。
    在这里插入图片描述

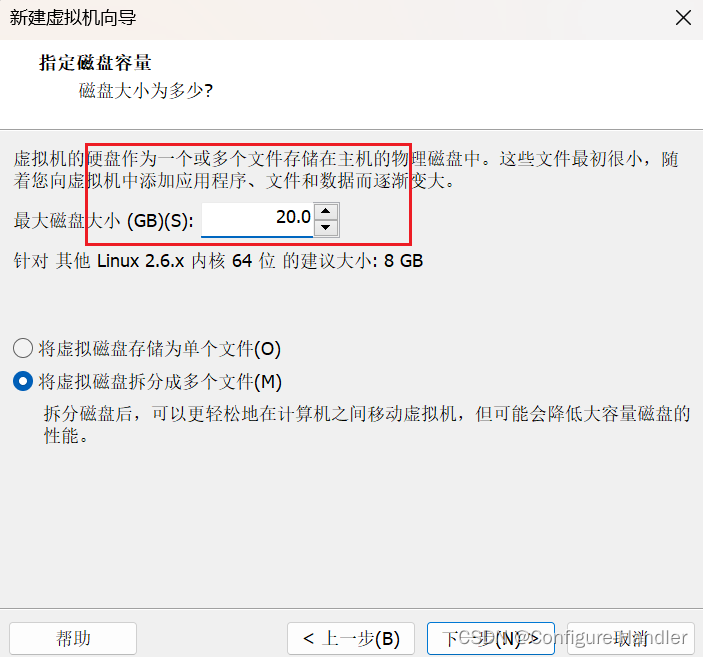

  • 大小建议超过8G，就不用配置各种分区大小，省去很多麻烦。在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

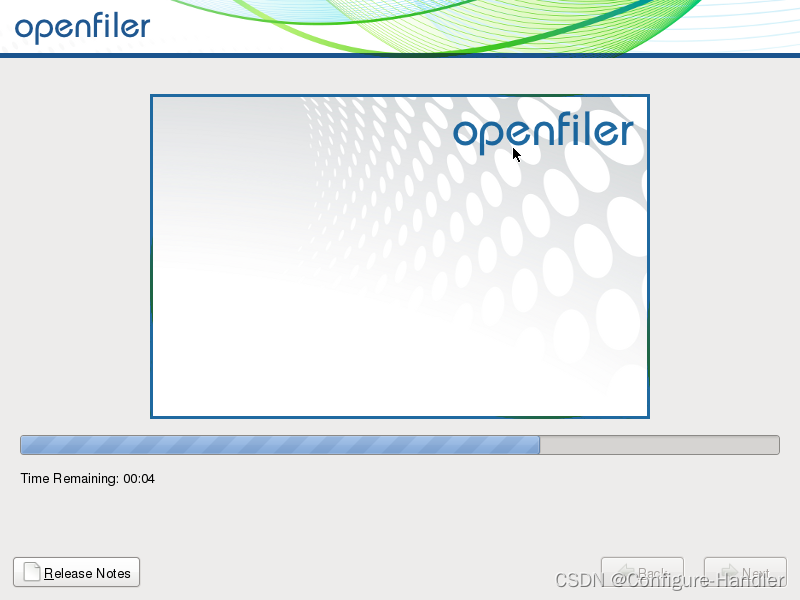

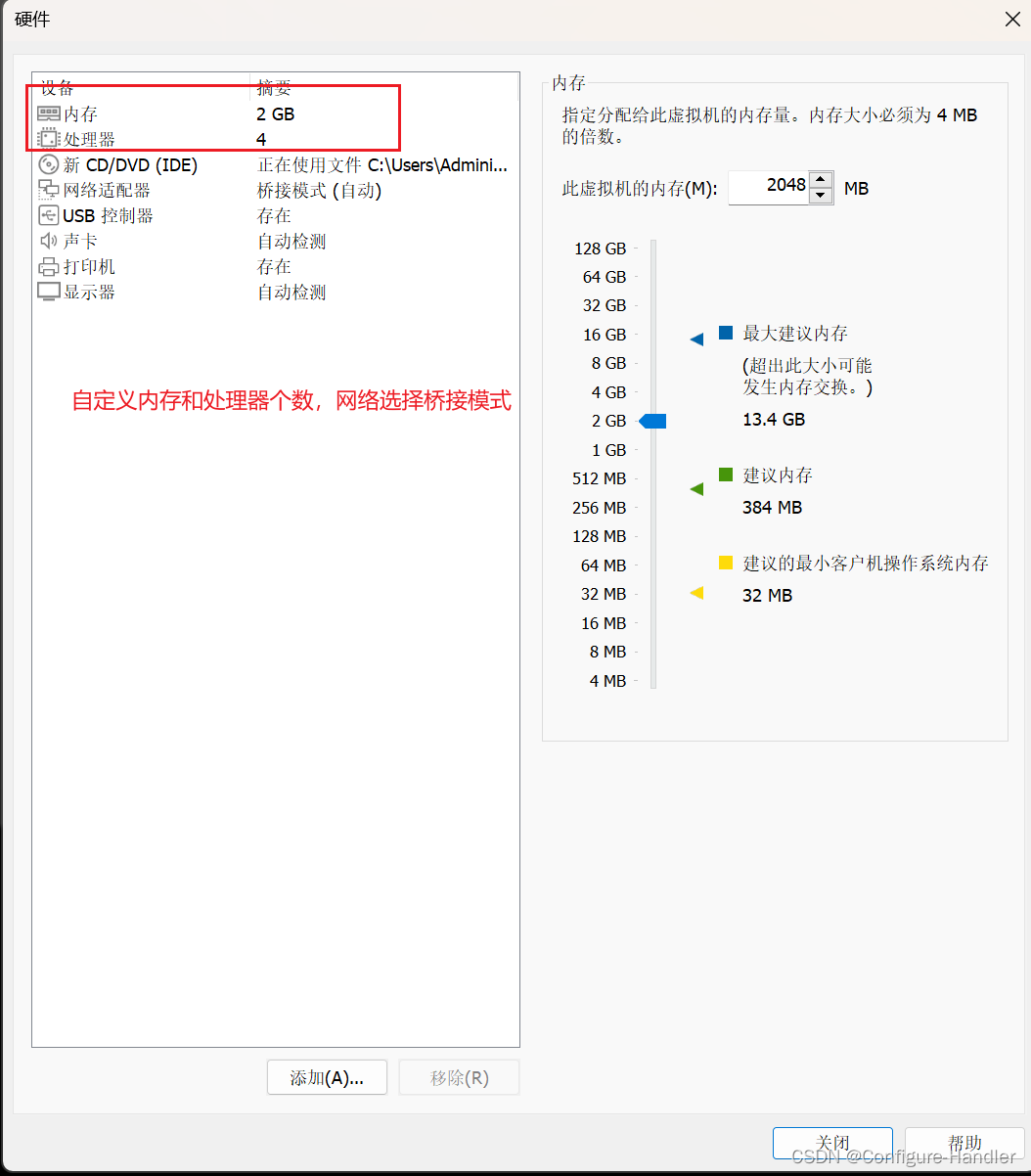

  • 网络选择桥接模式，内存和处理器根据需求配置就可以了。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

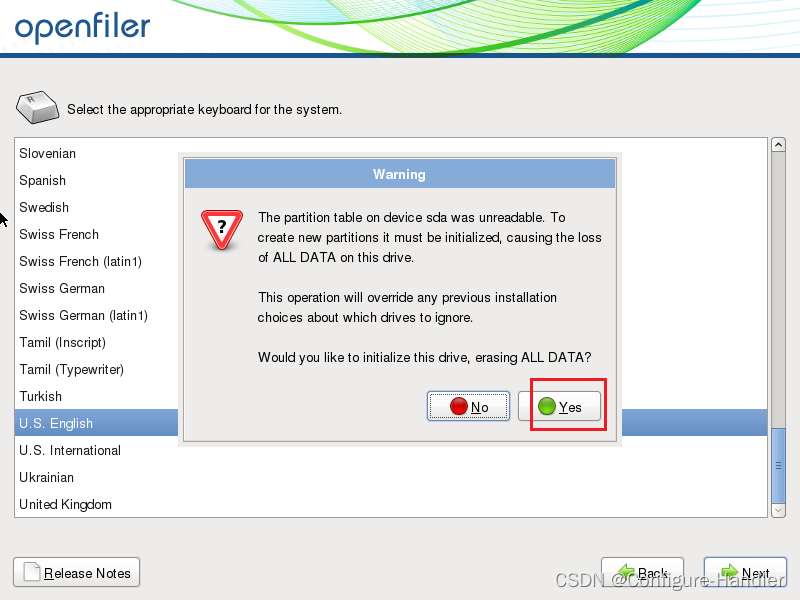

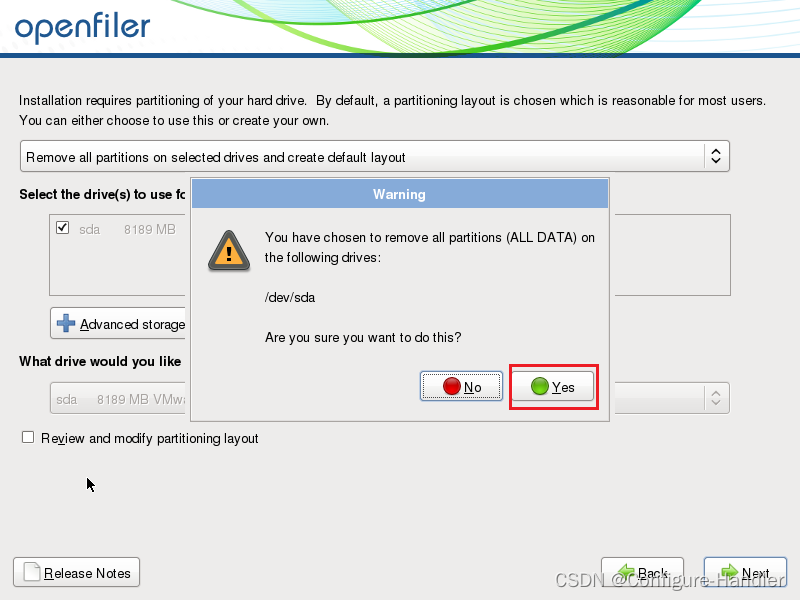

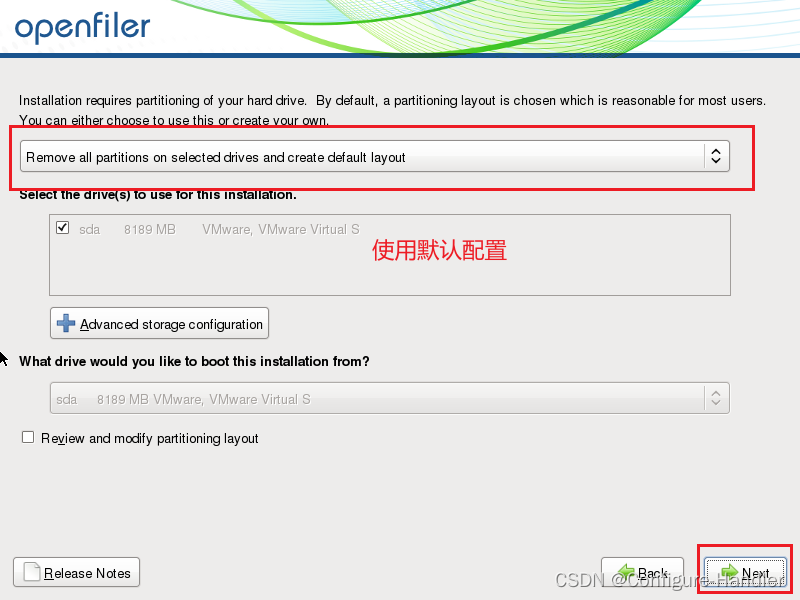

  • 系统盘使用推荐8G大小，上边这步要报错，为了避免繁琐的分区配置，磁盘扩展是一个比较好的选择。
    在这里插入图片描述
    在这里插入图片描述

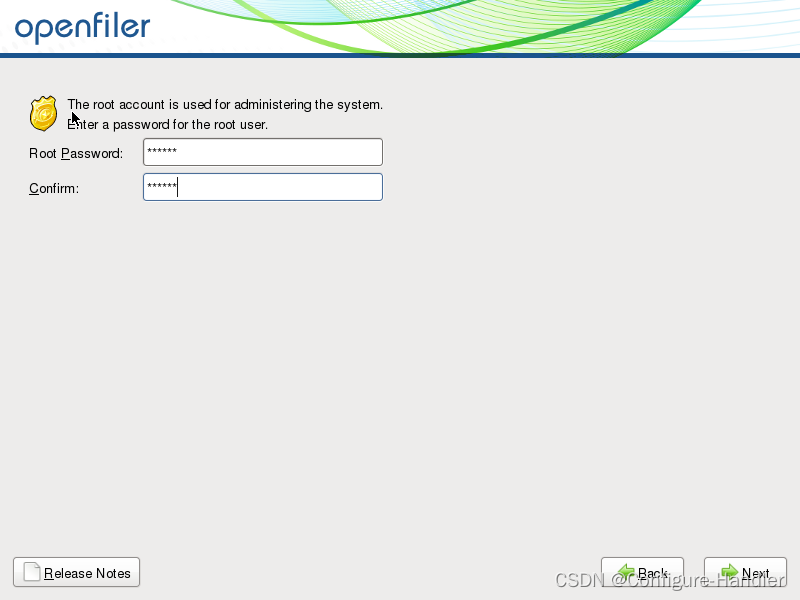

  • 设置后台登录密码。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

在这里插入图片描述

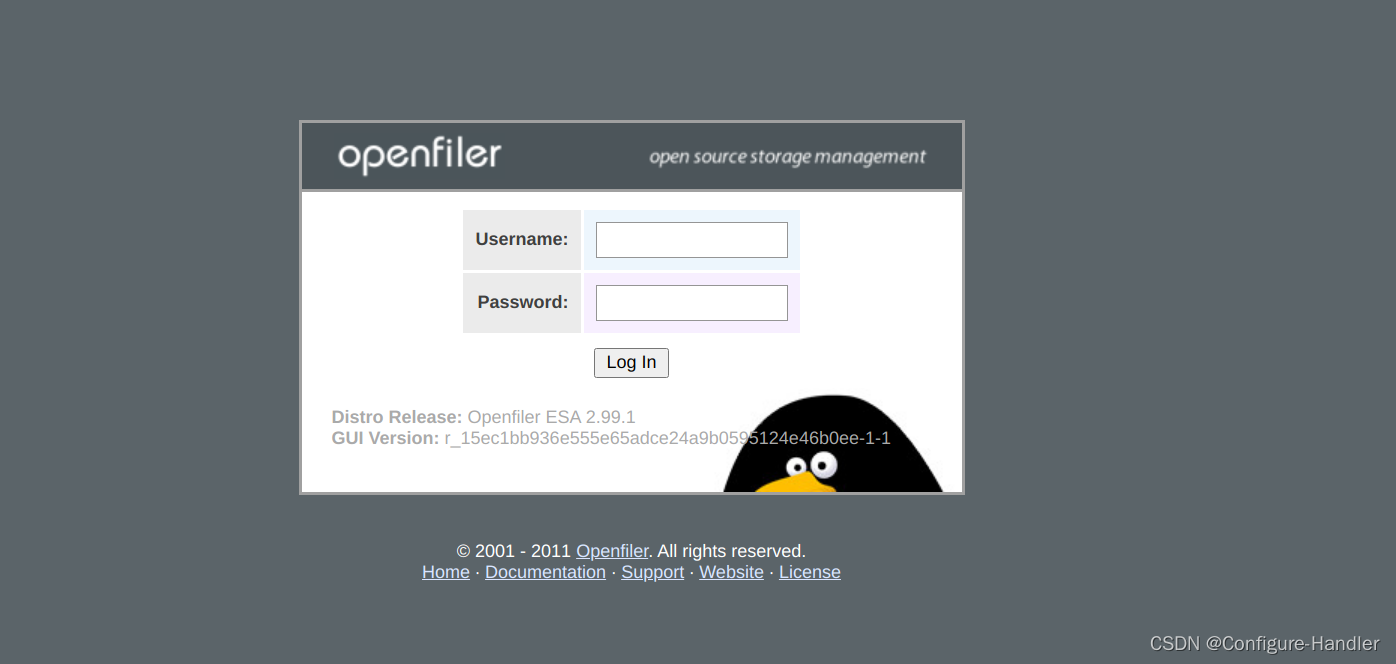

默认的用户名密码进行登陆：
User：openfiler
Pass：password

在这里插入图片描述

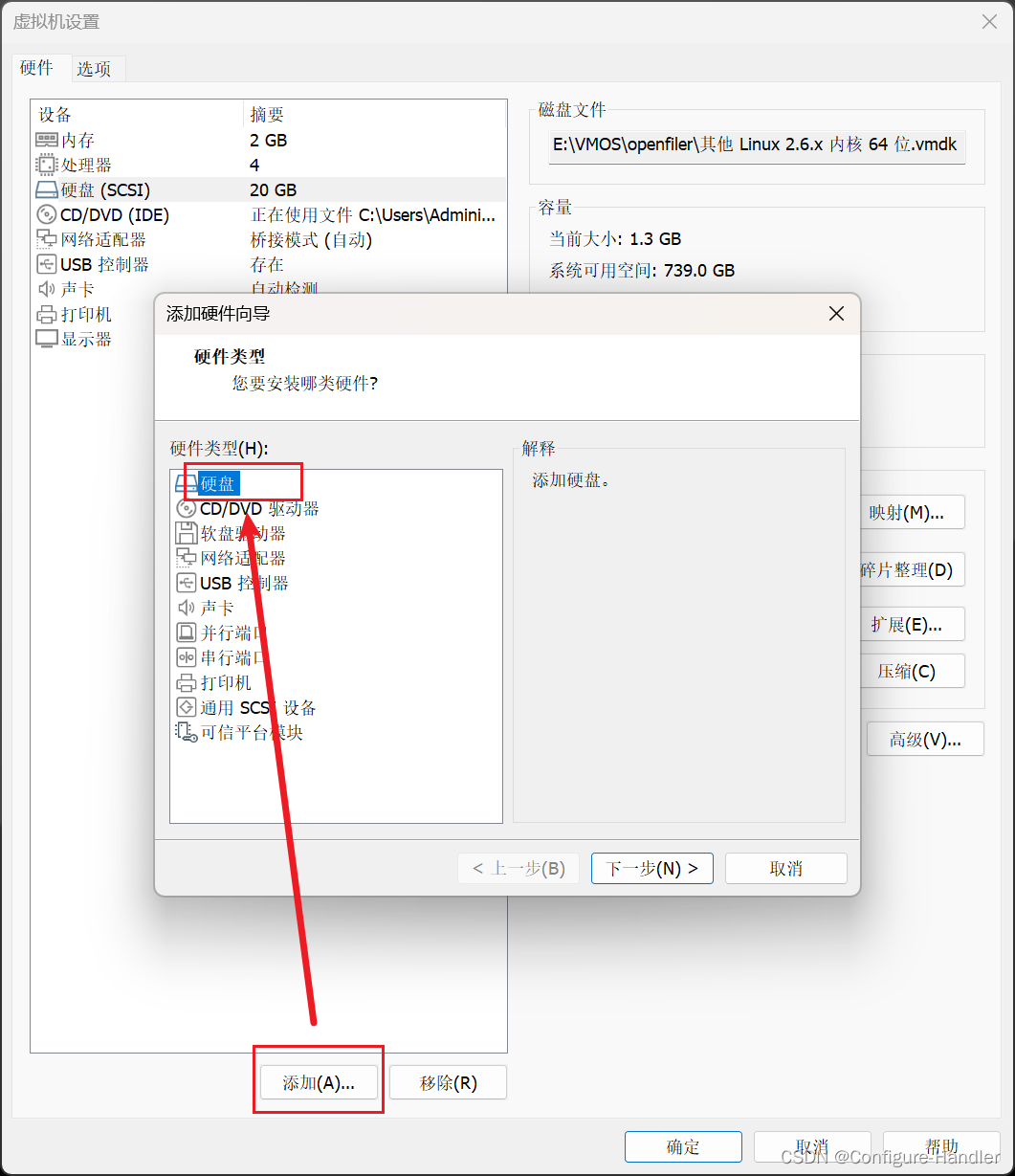

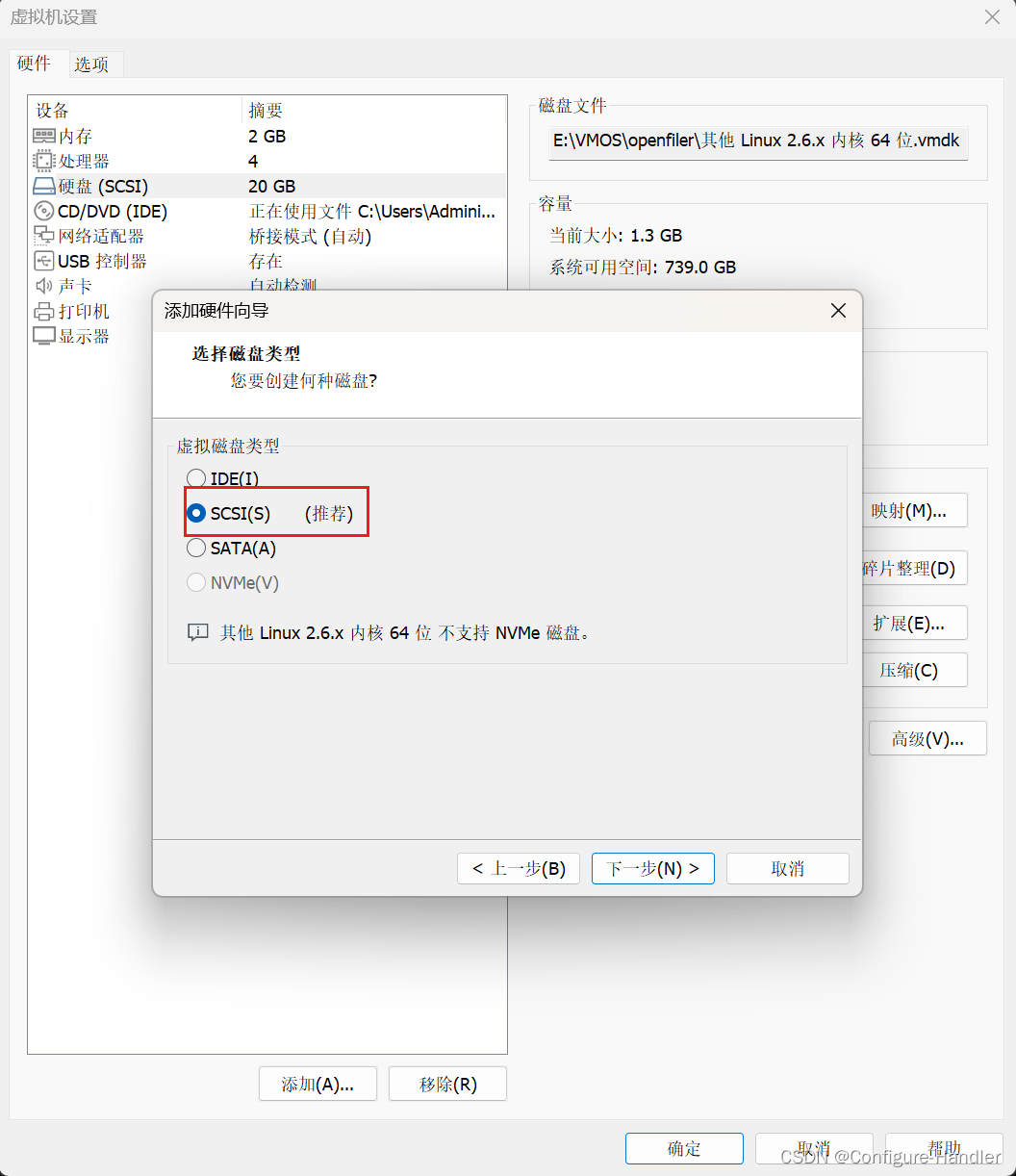

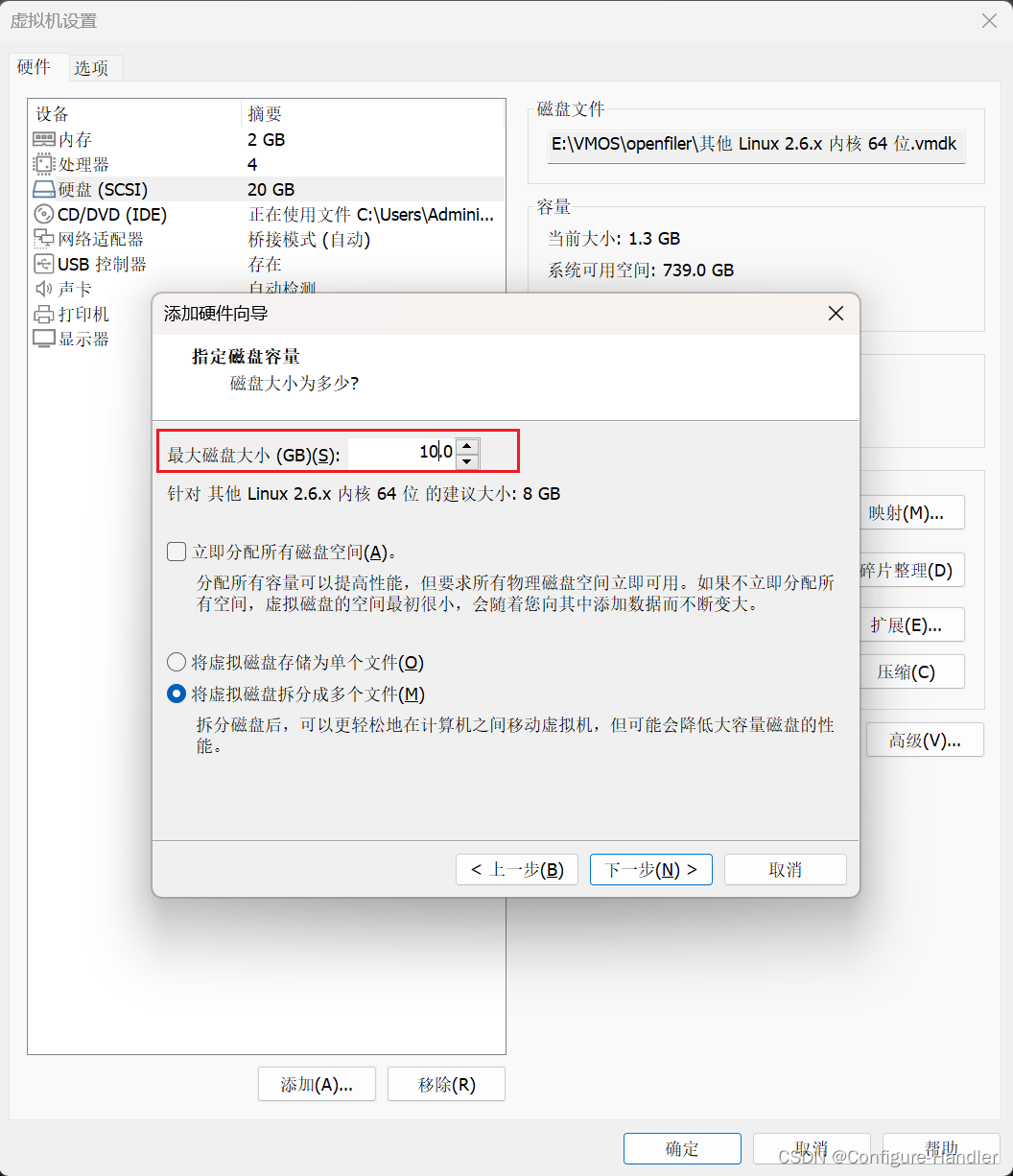

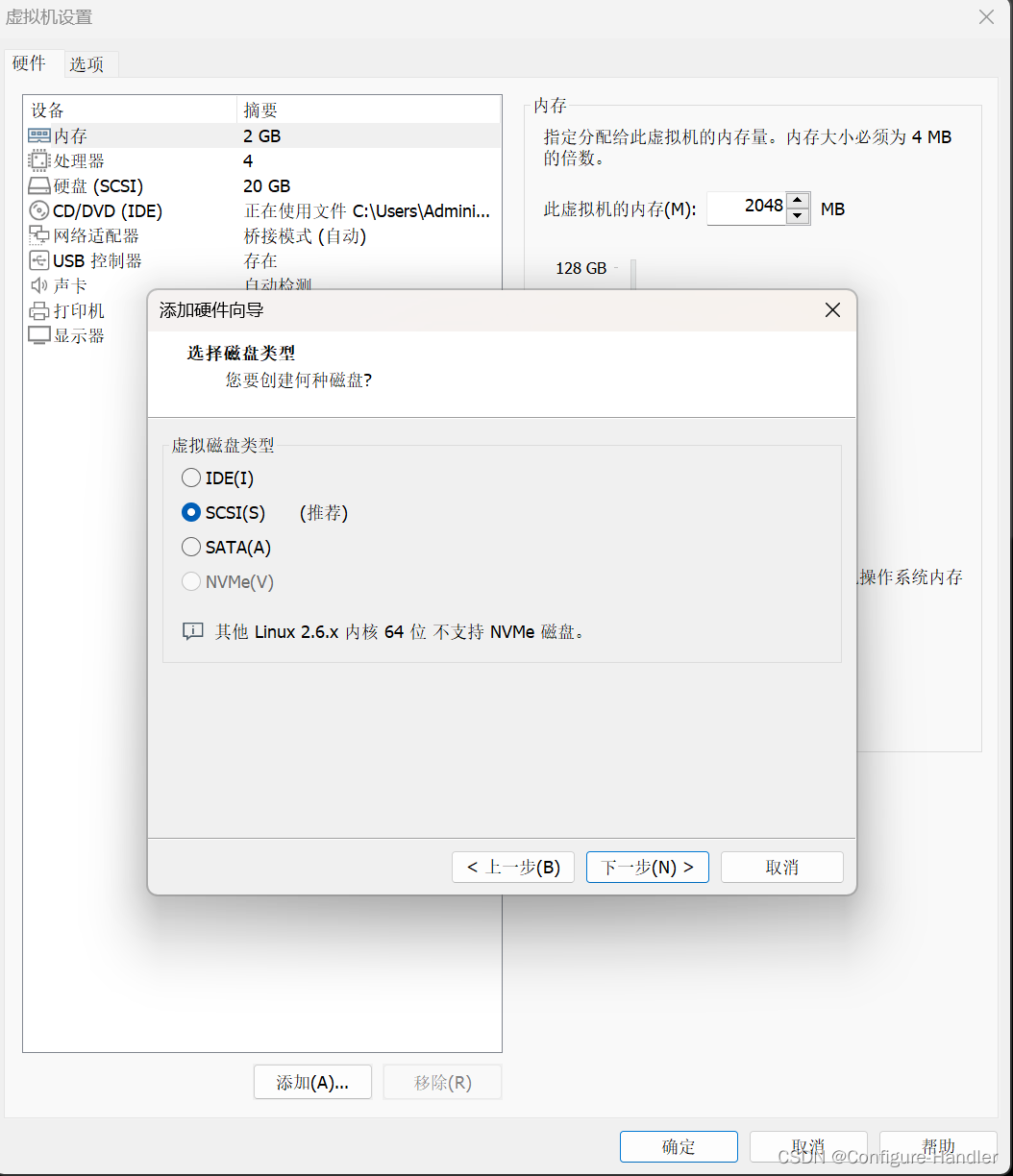

  • 添加新磁盘，用于创建iscsi存储，一定要选择iscsi磁盘类型。
    在这里插入图片描述

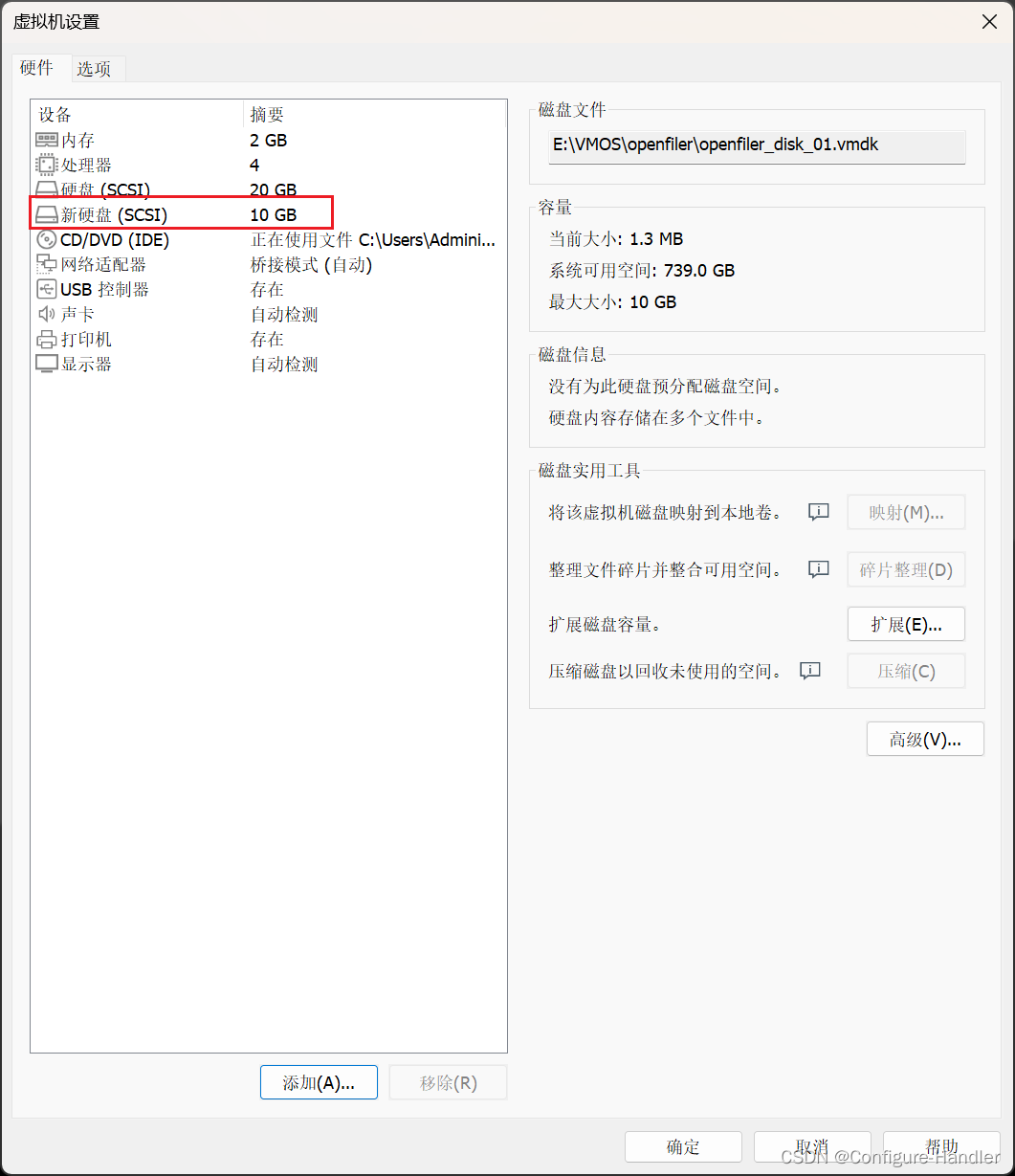

  • 添加硬盘作为iscsi存储磁盘。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

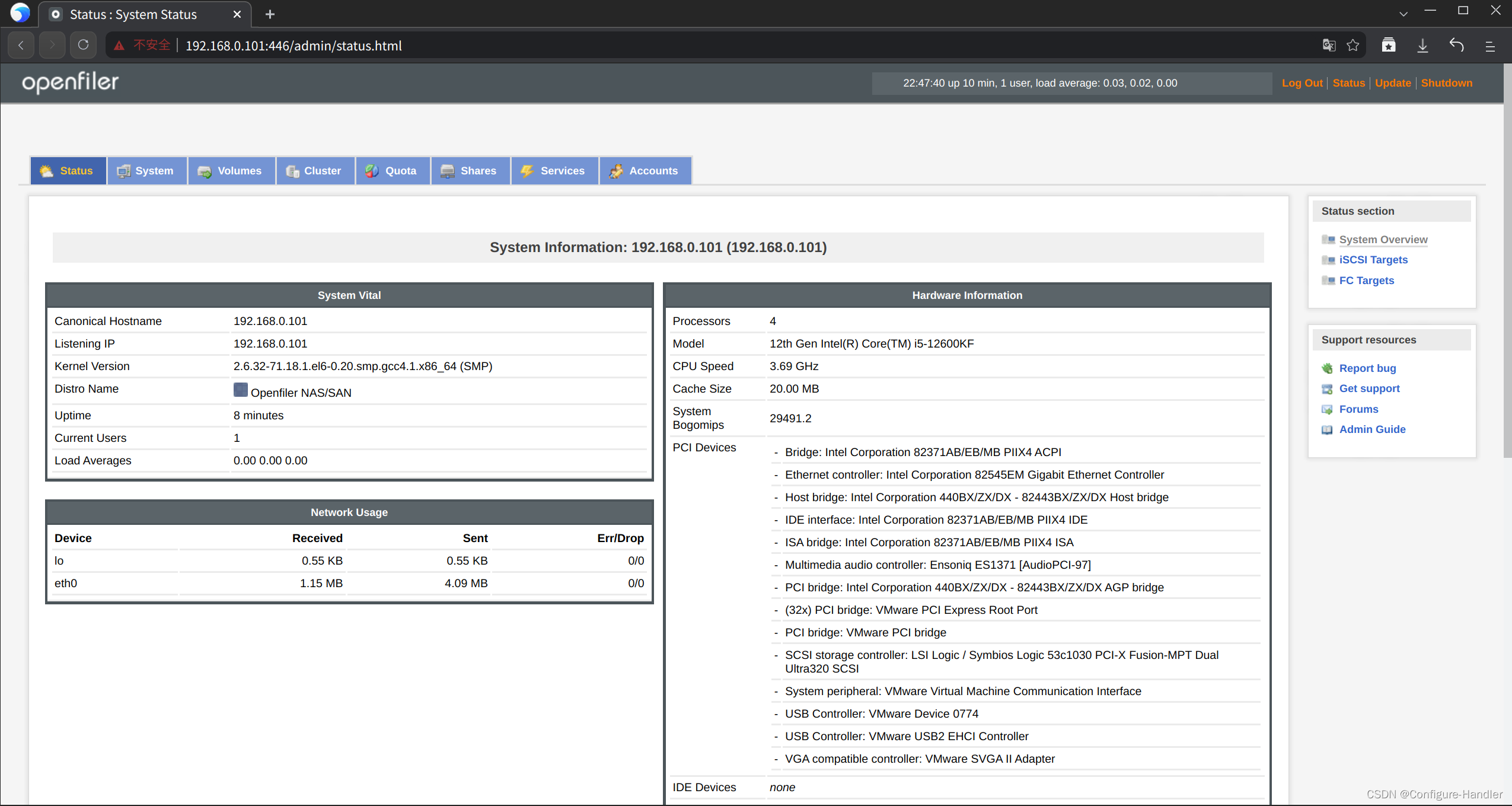

    从安装的结果来看，该镜像使用的红帽的内核，内核版本还是2.6.32。
    在这里插入图片描述

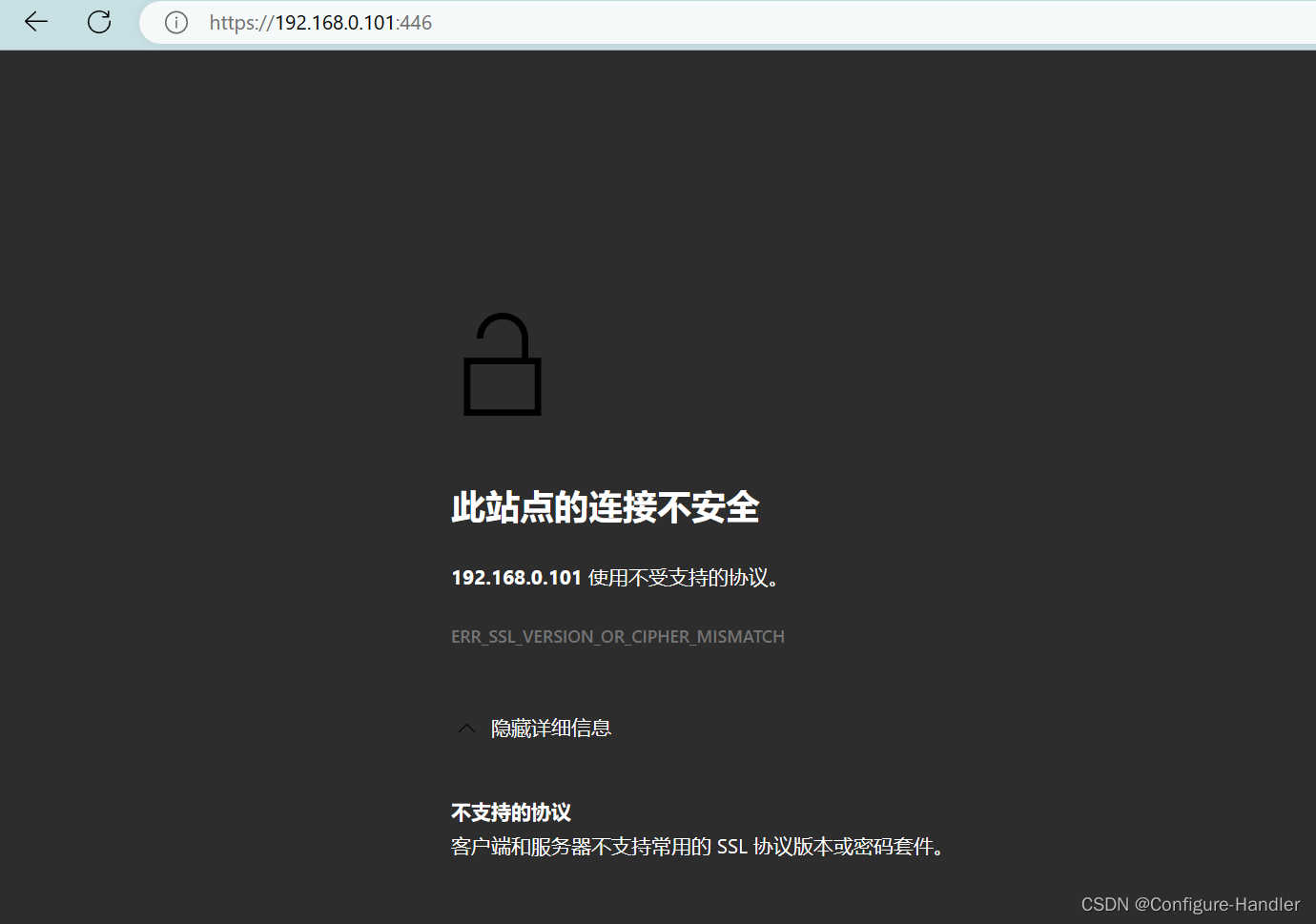

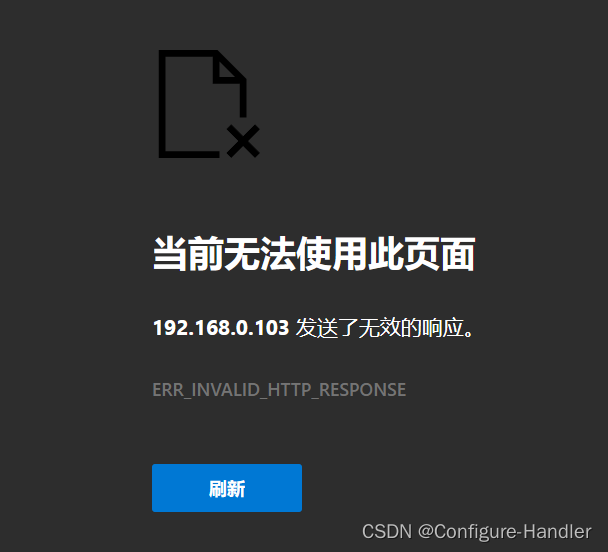

    谷歌浏览器和edg浏览器都无法登陆，只能用火狐浏览器！！！
    在这里插入图片描述

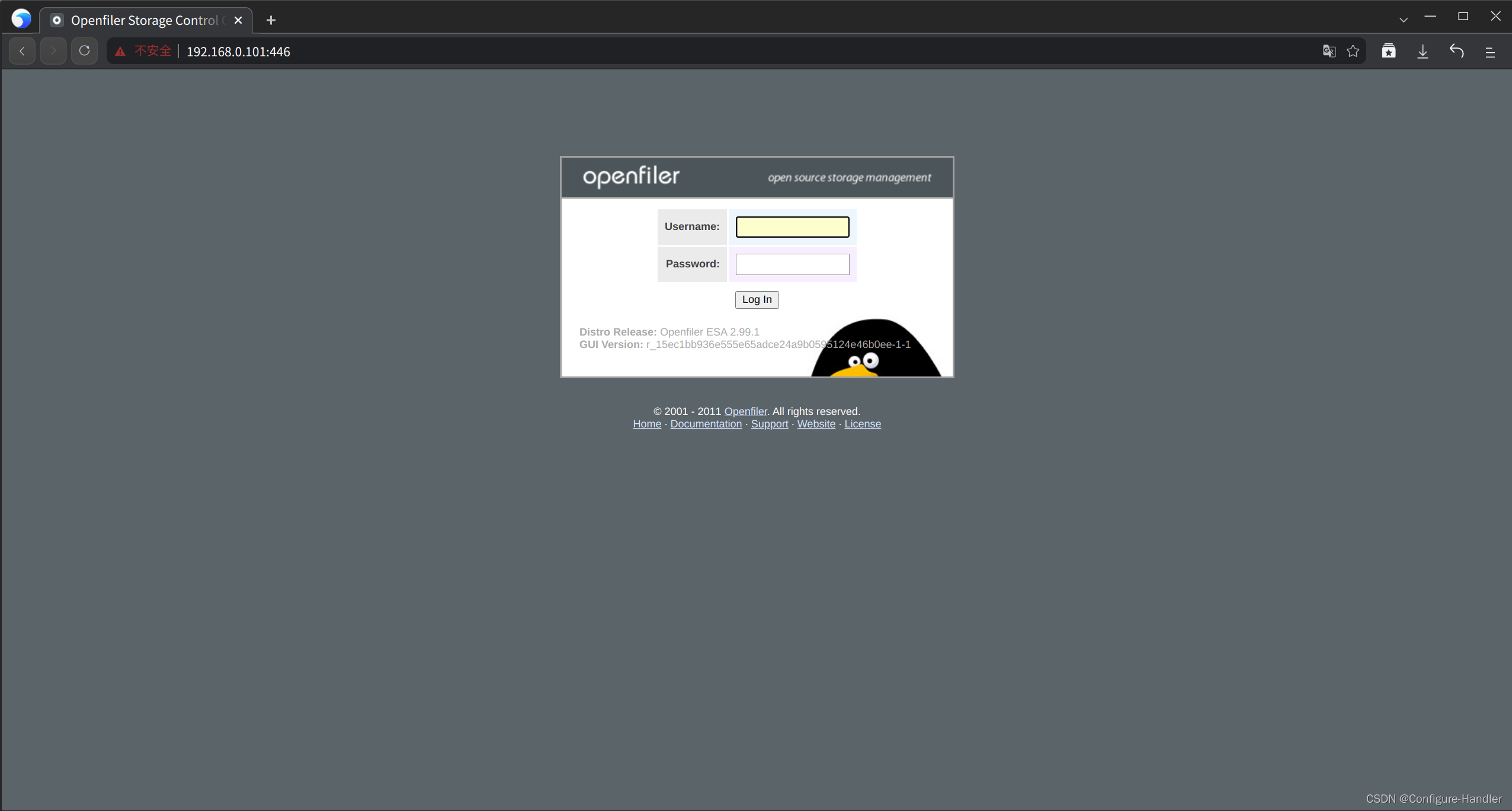

    火狐浏览器解决无法访问Web gui问题
    在这里插入图片描述

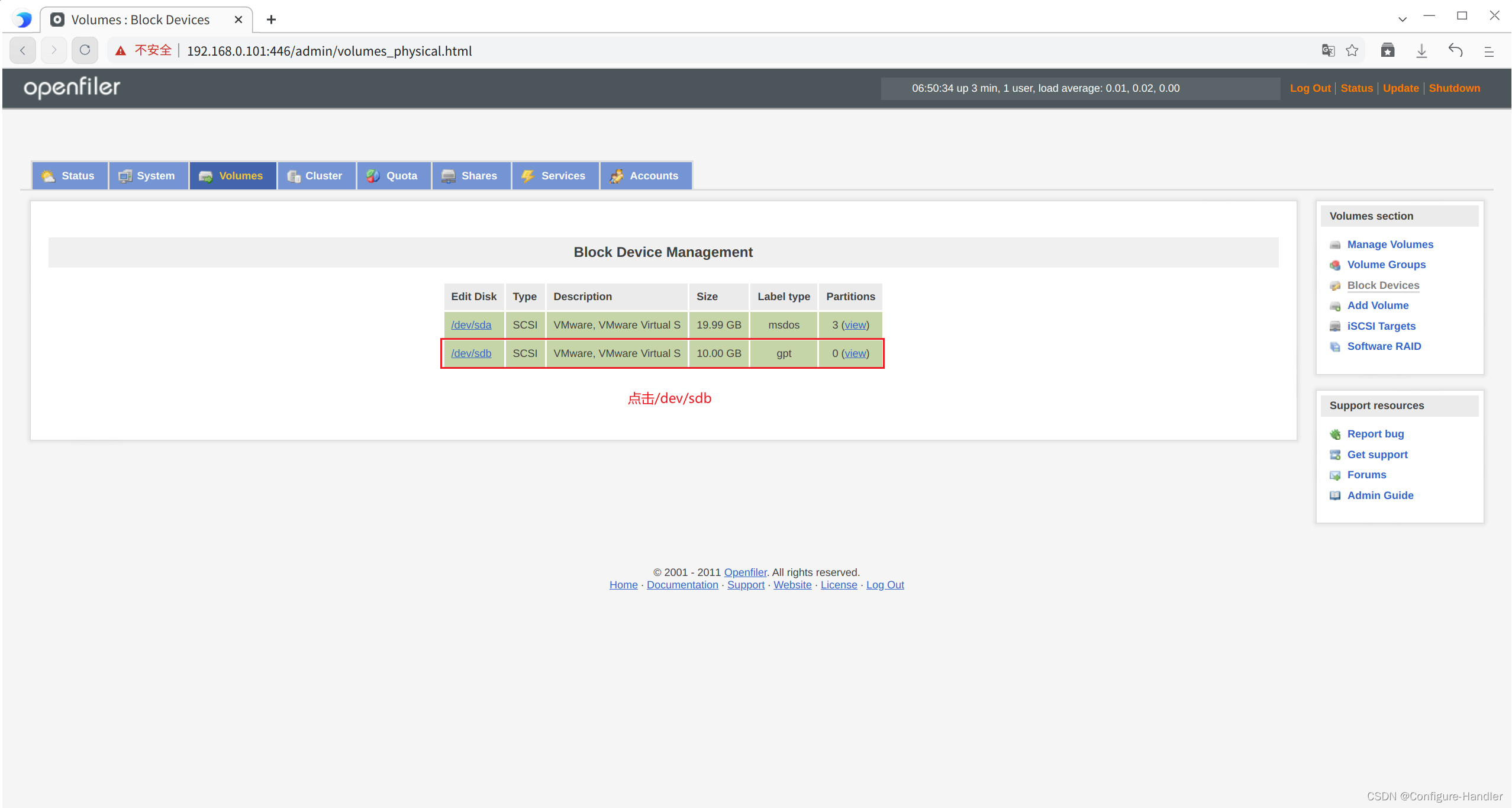

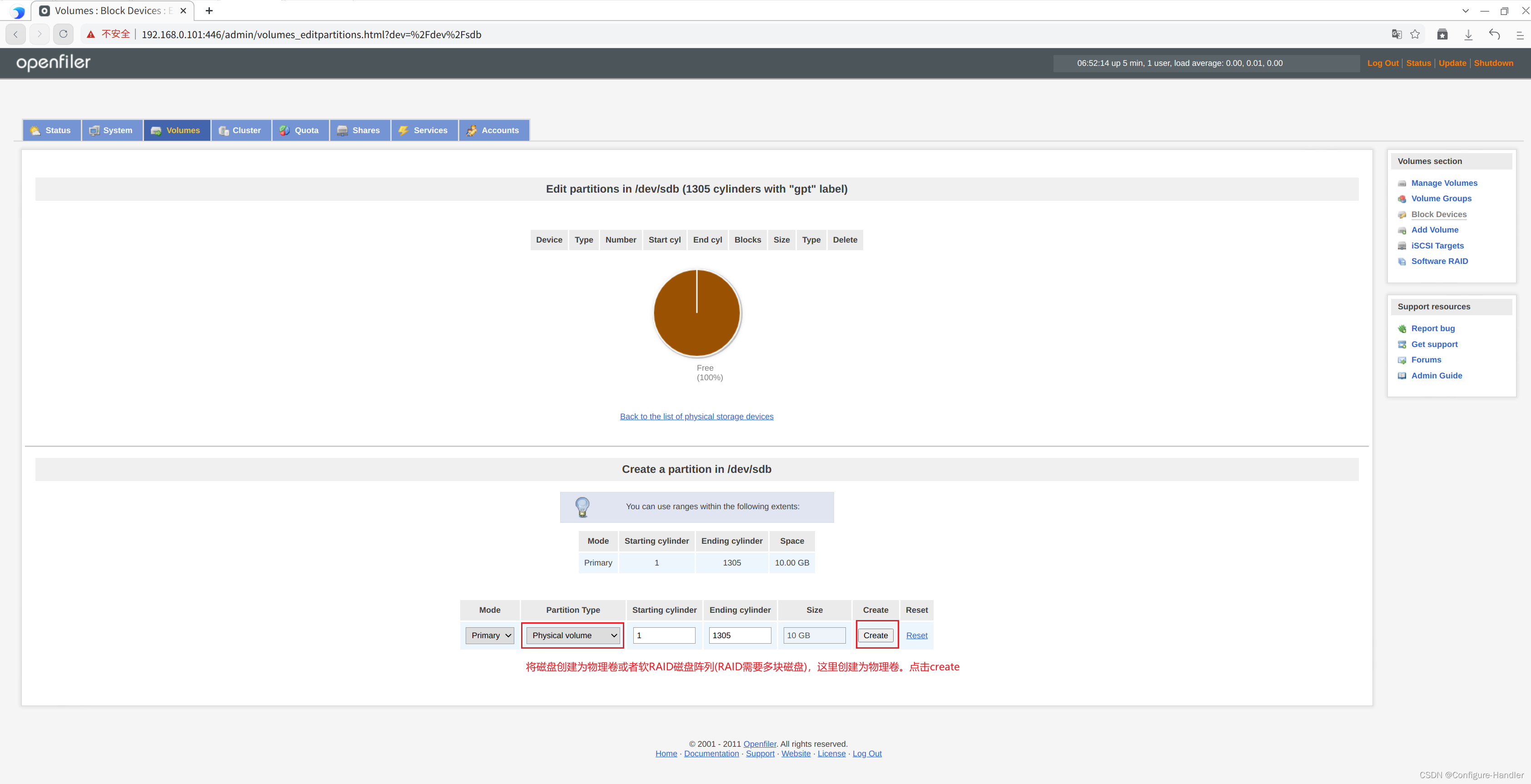

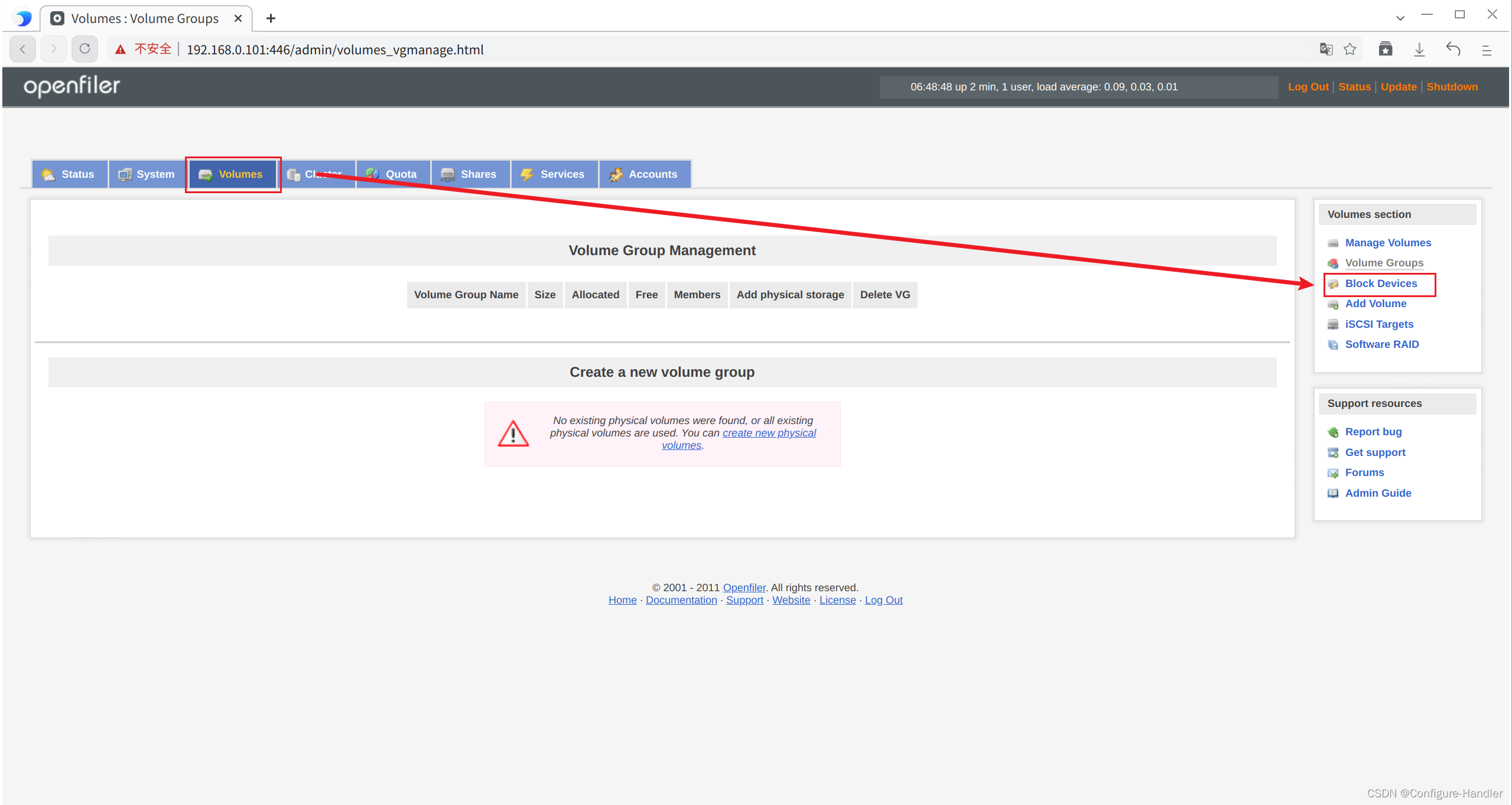

  • 创建物理卷。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

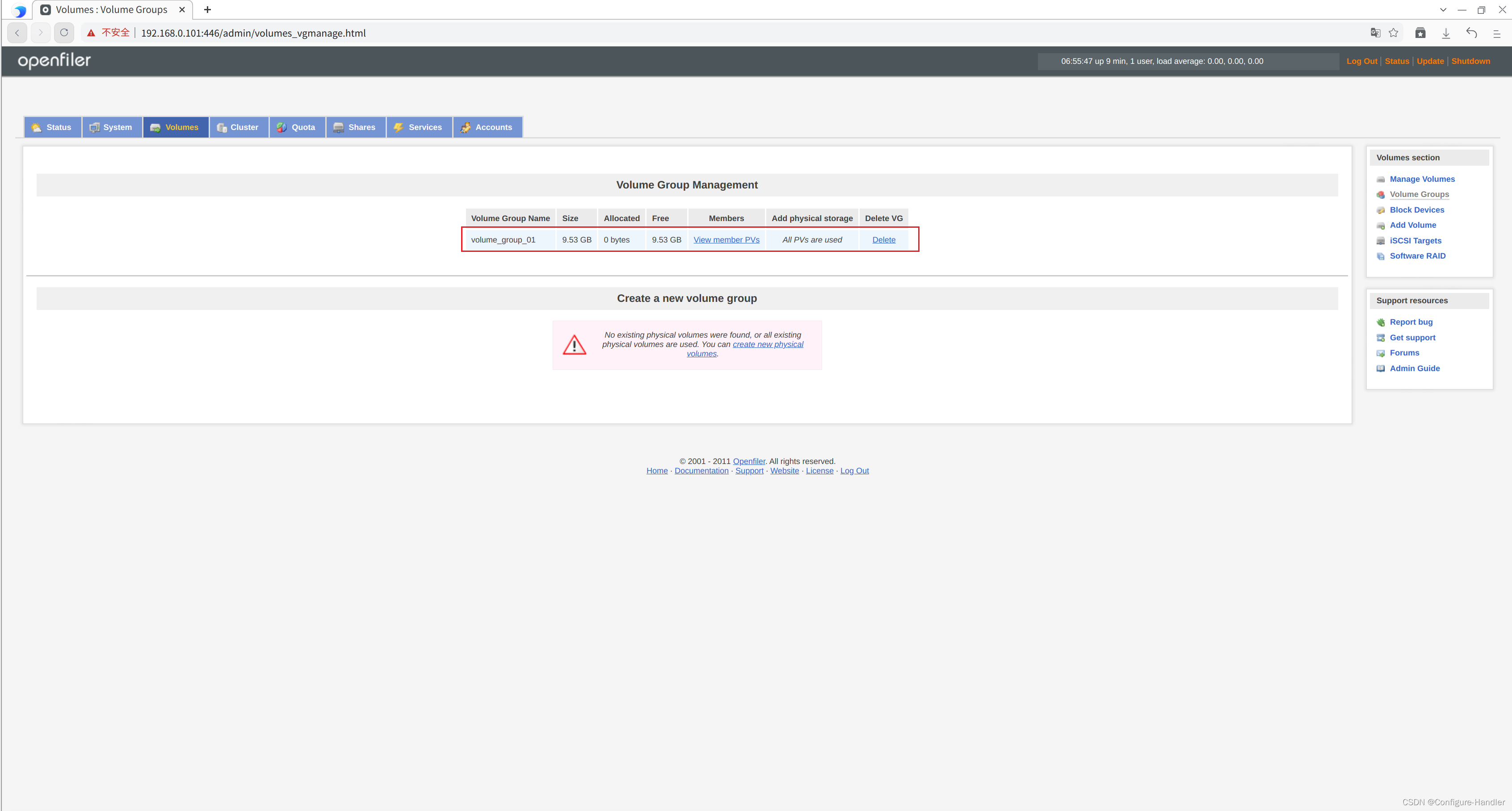

  • 创建卷组。
    在这里插入图片描述
    在这里插入图片描述

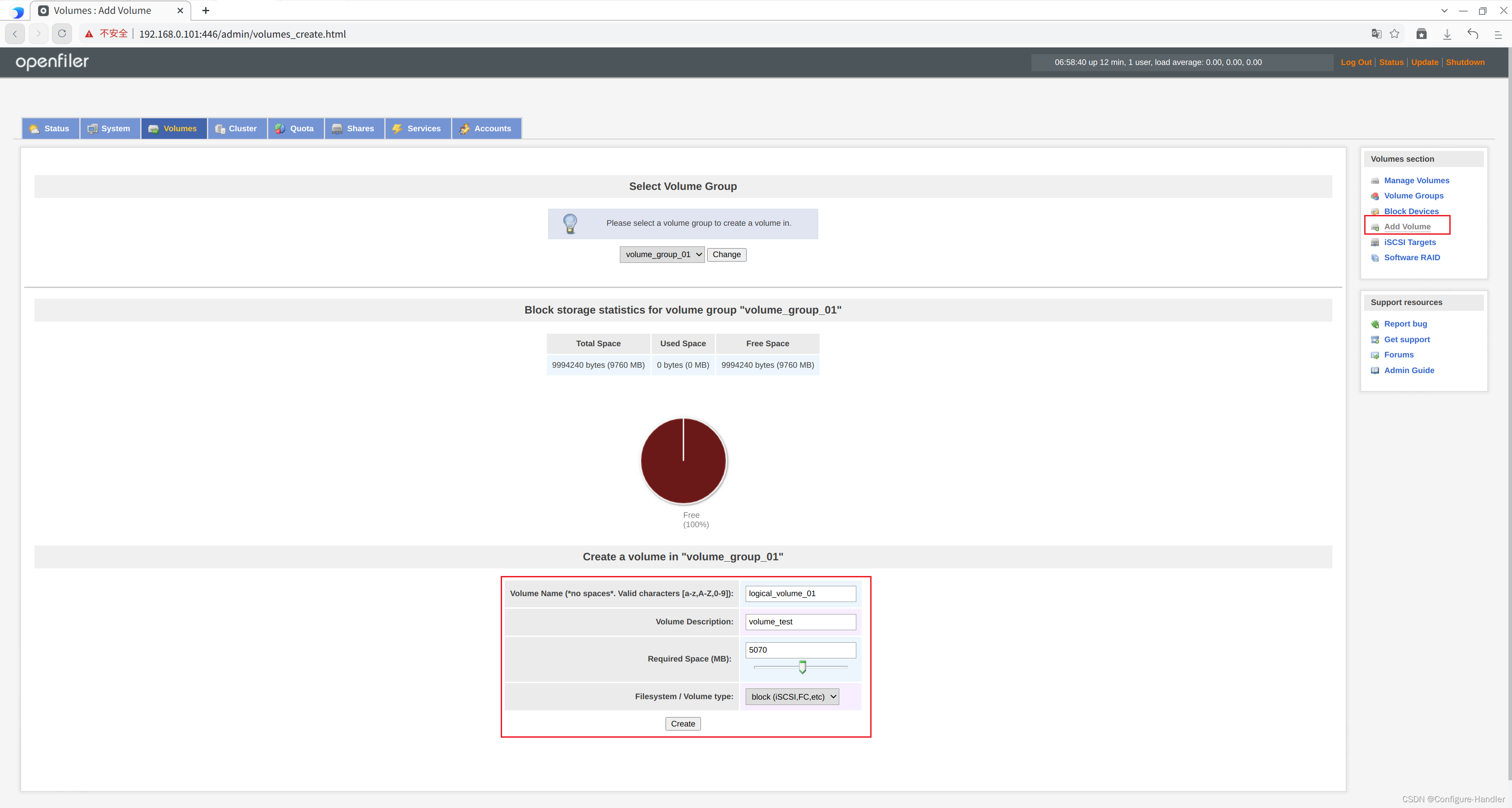

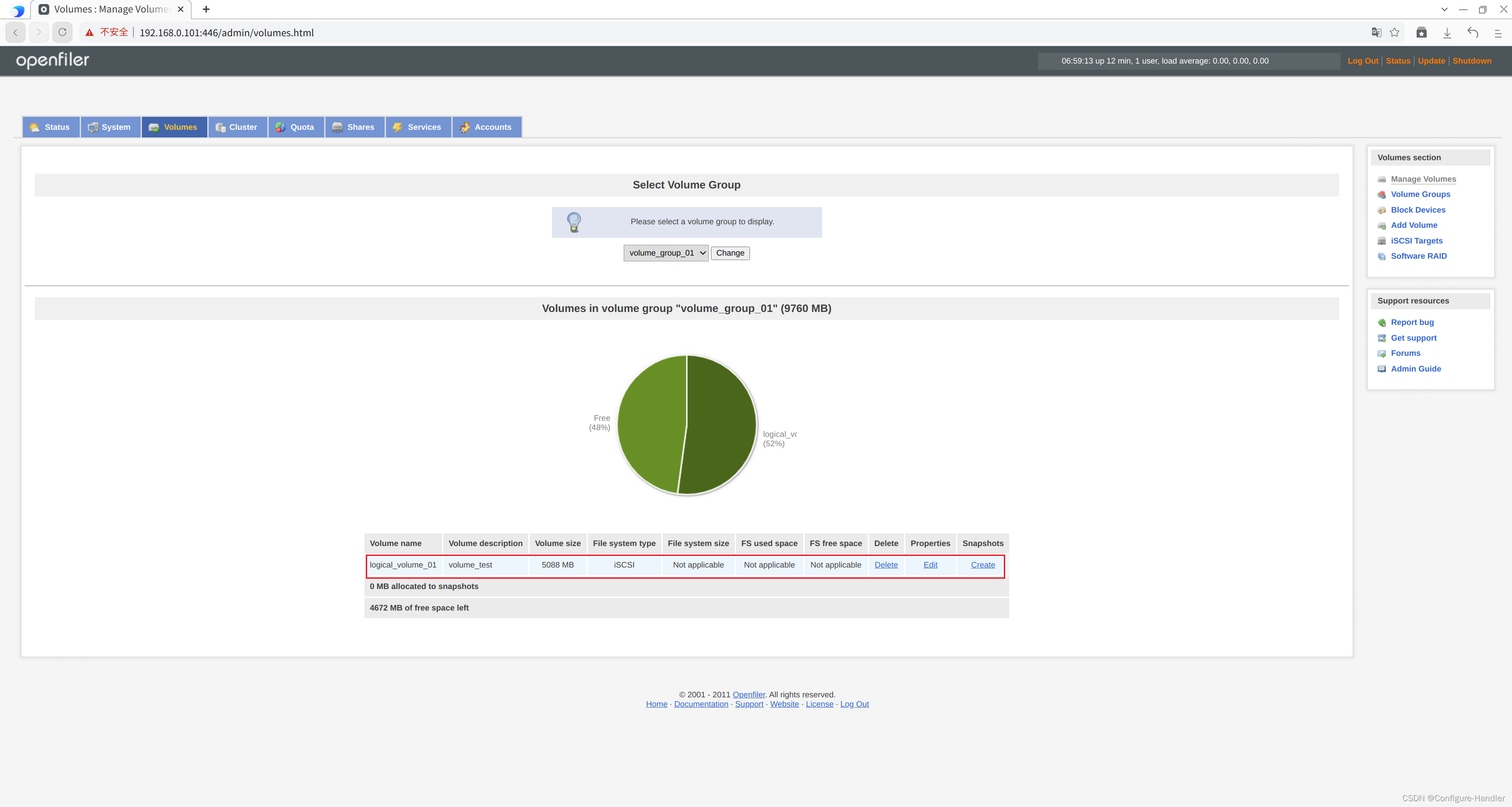

  • 创建逻辑卷。
    在这里插入图片描述
    在这里插入图片描述

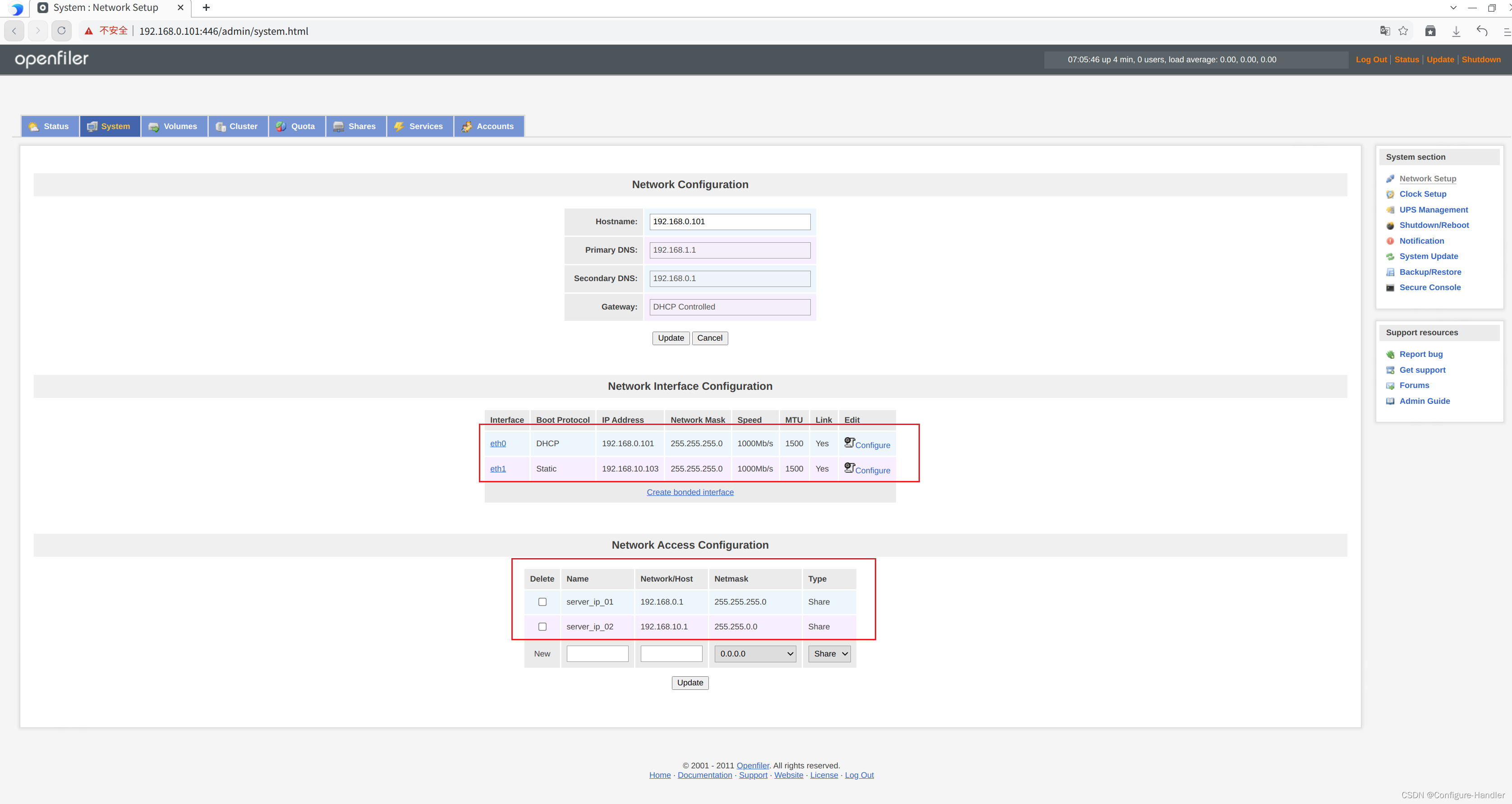

  • 配置网卡信息，用于iscsi存储访问，以下配置了两条iscsi访问路径。
    在这里插入图片描述

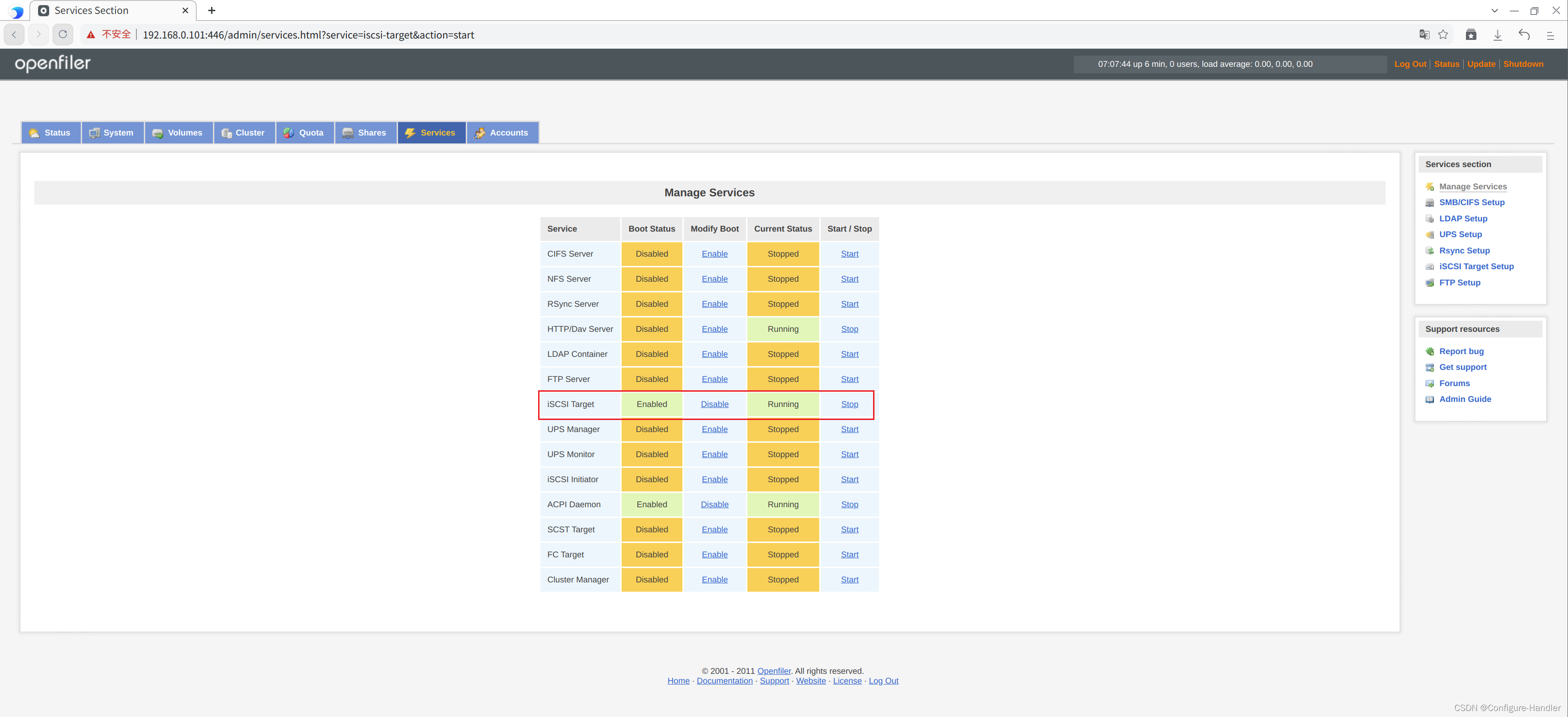

  • 开启iscsi服务器。
    在这里插入图片描述

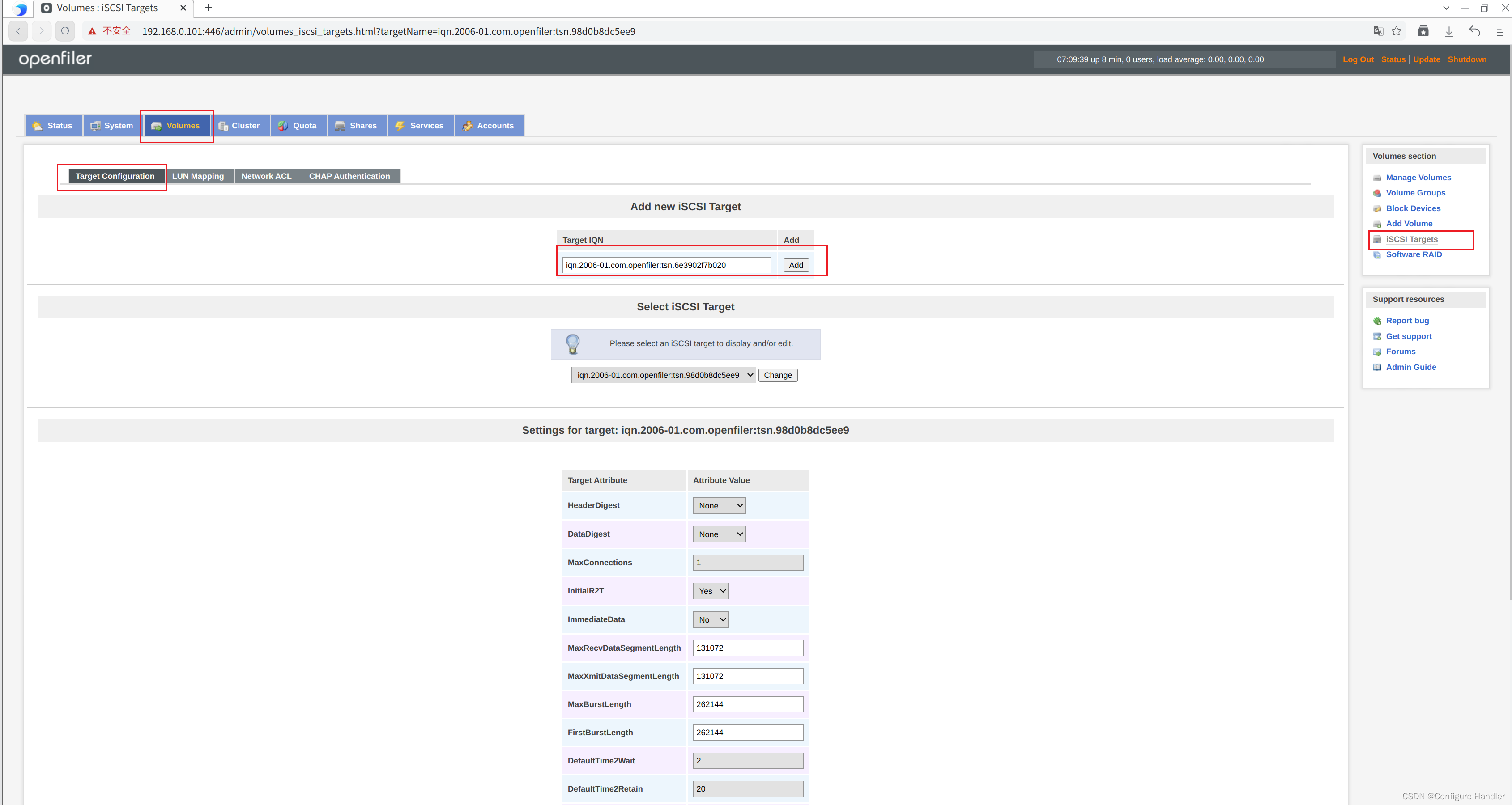

  • 创建target iqn。
    在这里插入图片描述

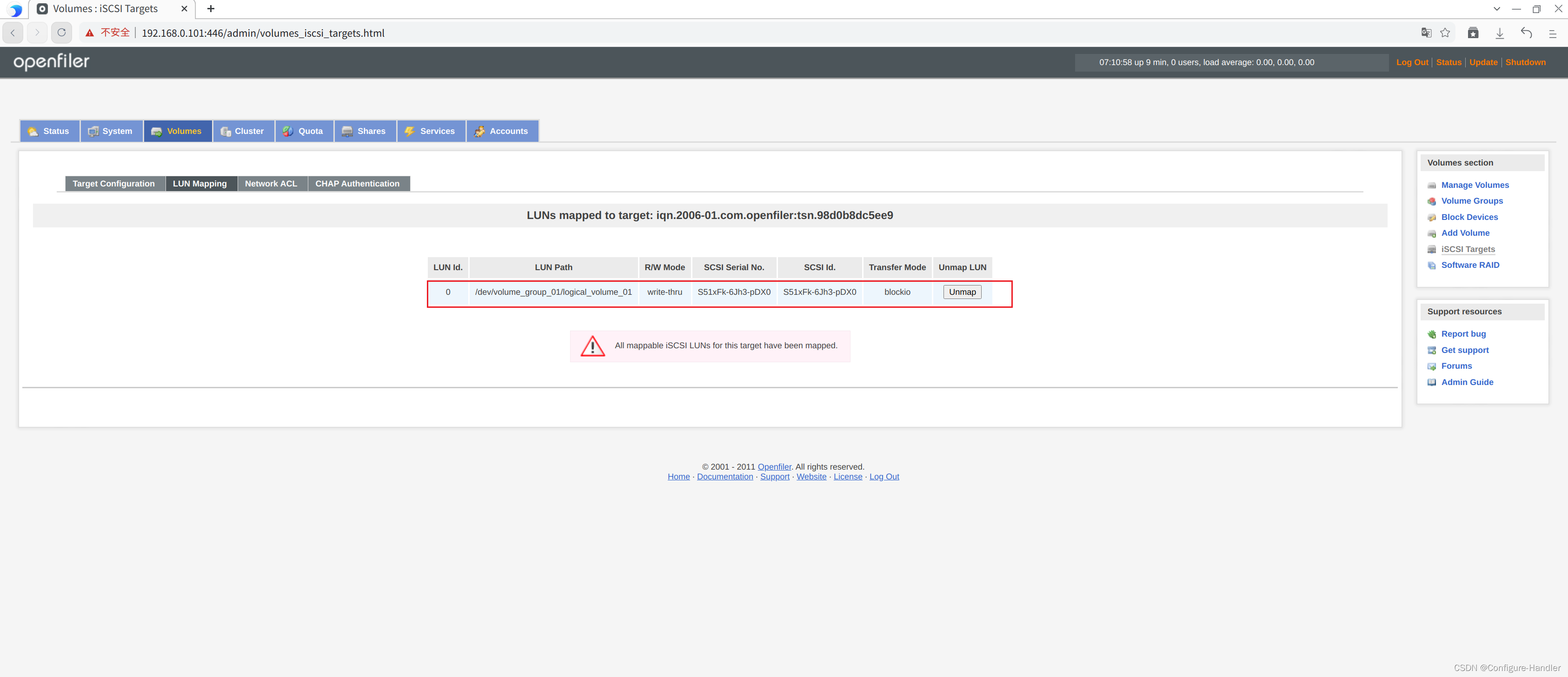

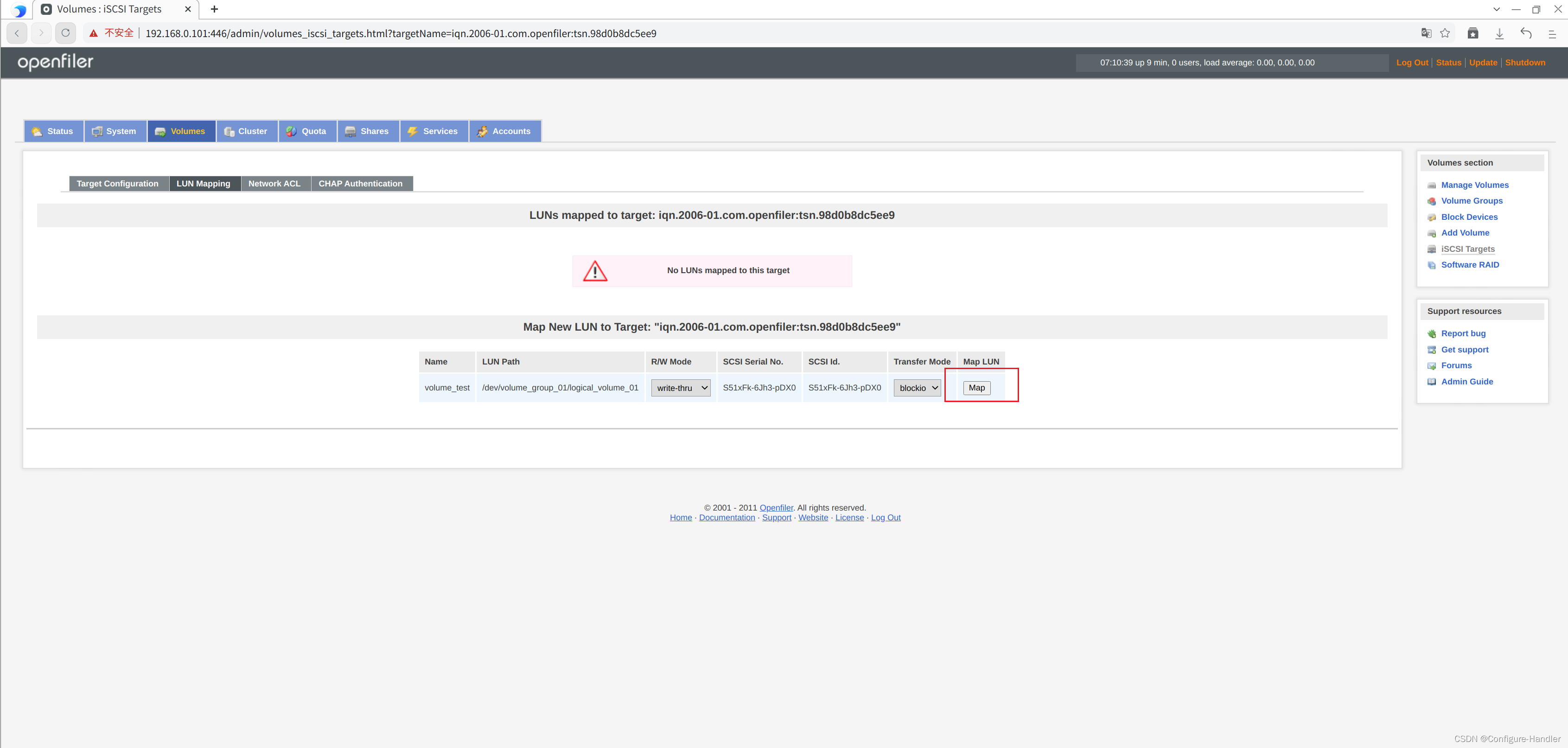

  • map lun。
    在这里插入图片描述
    在这里插入图片描述

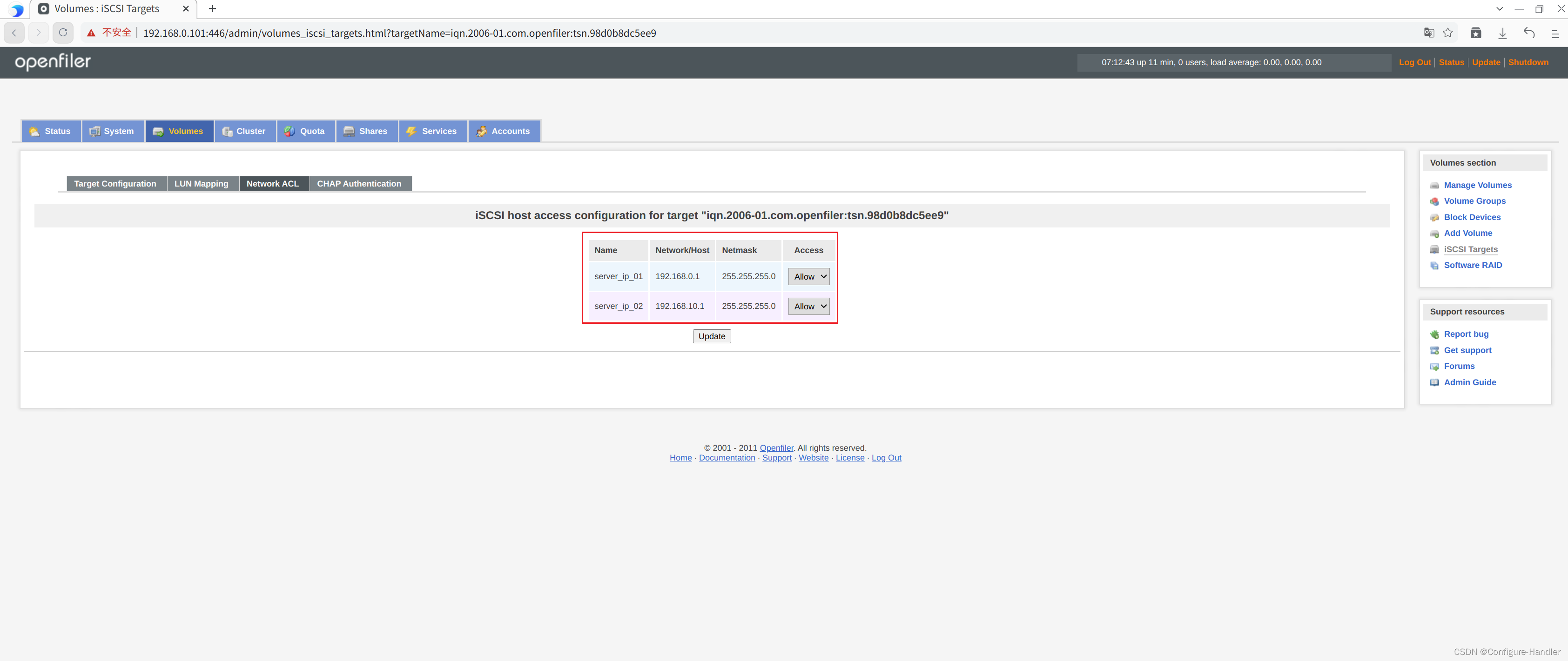

  • 设置访问权限为allow。
    在这里插入图片描述
curtis@curtis-PC:~/Desktop$ sudo apt-get install open-iscsi

# 发现iscsi外置存储
curtis@curtis-PC:~/Desktop$ sudo iscsiadm -m discovery -t st -p 192.168.0.101
请输入密码:
验证成功
192.168.0.101:3260,1 iqn.2006-01.com.openfiler:tsn.22f2c701e1e7
192.168.0.103:3260,1 iqn.2006-01.com.openfiler:tsn.22f2c701e1e7

curtis@curtis-PC:~/Desktop$ sudo iscsiadm --mode discovery --type sendtargets --portal 192.168.0.101
192.168.0.101:3260,1 iqn.2006-01.com.openfiler:tsn.22f2c701e1e7
192.168.0.103:3260,1 iqn.2006-01.com.openfiler:tsn.22f2c701e1e7

curtis@curtis-PC:~/Desktop$ sudo fdisk -l
Disk /dev/sda: 512 GiB, 549755813888 bytes, 1073741824 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xcca4a166

Device     Boot      Start        End    Sectors   Size Id Type
/dev/sda1  *          2048    3147775    3145728   1.5G 83 Linux
/dev/sda2          3147776 1010827263 1007679488 480.5G  5 Extended
/dev/sda3       1010827264 1050673151   39845888    19G 83 Linux
/dev/sda4       1050673152 1073739775   23066624    11G 82 Linux swap / Solaris
/dev/sda5          3149824  128976895  125827072    60G 83 Linux
/dev/sda6        128978944  254806015  125827072    60G 83 Linux
/dev/sda7        254808064 1010827263  756019200 360.5G 83 Linux

Partition table entries are not in disk order.

# login
curtis@curtis-PC:~/Desktop$ sudo iscsiadm --mode node --targetname iqn.2006-01.com.openfiler:tsn.63824004e327 –portal 192.168.0.101:3260 --login
Logging in to [iface: default, target: iqn.2006-01.com.openfiler:tsn.63824004e327, portal: 192.168.0.103,3260] (multiple)
Logging in to [iface: default, target: iqn.2006-01.com.openfiler:tsn.63824004e327, portal: 192.168.0.101,3260] (multiple)
Login to [iface: default, target: iqn.2006-01.com.openfiler:tsn.63824004e327, portal: 192.168.0.103,3260] successful.
Login to [iface: default, target: iqn.2006-01.com.openfiler:tsn.63824004e327, portal: 192.168.0.101,3260] successful.


curtis@curtis-PC:~/Desktop$ sudo iscsiadm -m session
tcp: [1] 192.168.0.101:3260,1 iqn.2006-01.com.openfiler:tsn.63824004e327 (non-flash)
tcp: [2] 192.168.0.103:3260,1 iqn.2006-01.com.openfiler:tsn.63824004e327 (non-flash)

# 查看磁盘
curtis@curtis-PC:~/Desktop$ sudo fdisk -l
Disk /dev/sda: 512 GiB, 549755813888 bytes, 1073741824 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xcca4a166

Device     Boot      Start        End    Sectors   Size Id Type
/dev/sda1  *          2048    3147775    3145728   1.5G 83 Linux
/dev/sda2          3147776 1010827263 1007679488 480.5G  5 Extended
/dev/sda3       1010827264 1050673151   39845888    19G 83 Linux
/dev/sda4       1050673152 1073739775   23066624    11G 82 Linux swap / Solaris
/dev/sda5          3149824  128976895  125827072    60G 83 Linux
/dev/sda6        128978944  254806015  125827072    60G 83 Linux
/dev/sda7        254808064 1010827263  756019200 360.5G 83 Linux

Partition table entries are not in disk order.


Disk /dev/sdb: 9.53 GiB, 10234101760 bytes, 19988480 sectors
Disk model: VIRTUAL-DISK
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/sdc: 9.53 GiB, 10234101760 bytes, 19988480 sectors
Disk model: VIRTUAL-DISK
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

# 可以正常对挂载的设备进行读写
curtis@curtis-PC:~/Desktop$ sudo dd if=/dev/sda of=/dev/sdb bs=1M count=10 oflag=direct
记录了10+0 的读入
记录了10+0 的写出
10485760 bytes (10 MB, 10 MiB) copied, 0.20493 s, 51.2 MB/s
