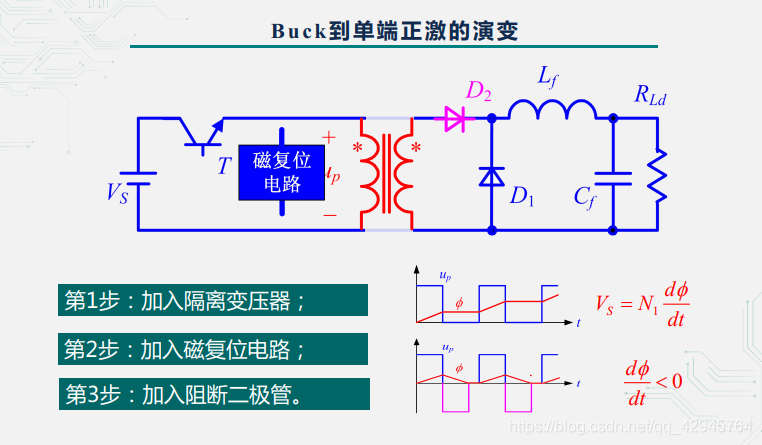

前面介绍的几种拓扑的输入和输出都是没有隔离的，单端正激(Forward)变换器是在buck的基础上加入变压器隔离，单端 —— 变压器磁通仅在单方向变化；正激 —— 开关管导通时电源将能量直接传送给负载

单端正激(Forward)变换器的工作原理

单端正激由于加入隔离变压器导致要考虑磁芯磁通的问题，如上图，如果没有磁复位电路,每次开关管导通Up都会给磁芯充磁，且整个周期没有退磁的过程，这样变压器的磁芯磁通肯定会饱和，
在这里插入图片描述
显然不行，必须加入磁复位电路。

在这里插入图片描述

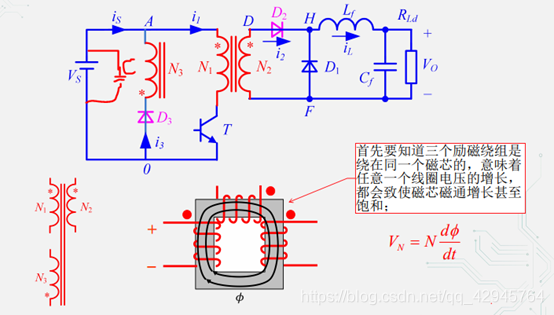

开关管导通的时候，N1绕组电压、电流都是上正下负，同时次级N2电压也是上正下负，向负载供电，而N3绕组电压下正上负，由于二极管D3的单向导电性，N3绕组无电流。这个阶段N1绕组给磁芯充磁。当开关管关断的时候，各绕组电压极性都反转，N1、N2绕组都无电流，而N3绕组（电压上正下负）通过电源和DR形成回路，绕组电流下正上负，给磁芯退磁，同时把能量回存到电源中（给电源滤波电容充电），也防止N1组产生过高的反峰电压将开关管击穿，一举三得。磁芯磁通在每个开关管截至期间被释放掉。
在这里插入图片描述

CCM模式下电路参数的设计

二、设计一正激式变换器，要求工作于电感电流连续状态，技术指标要求如下：
1、输入直流电压：100~150V；
2、输出直流电压：5V；
3、最大输出电流：5A；
4、最小输出电流：0.1Ａ；
5、输出电压纹波峰峰值：100ｍＶ；
6、开关频率：100ｋＨｚ。

主电路参数设计目标
1、变压器设计：需求得变压器匝数比、变压器额定功率两个参数。
2、电感参数设计：求得电感量与最大有效值电流、最大峰值电流三个参数。
3、电容参数设计：需得到电容量与额定电压两个参数。
4、开关管选择：需得到额定电流、额定电压两个参数。
5、二极管选择：需得到额定电流、额定电压两个参数

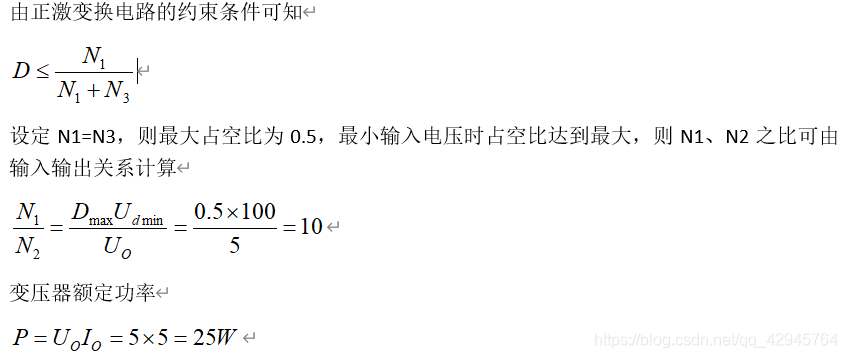

1、变压器参数计算

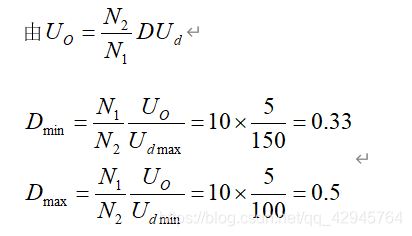

开关管导通时：
在这里插入图片描述

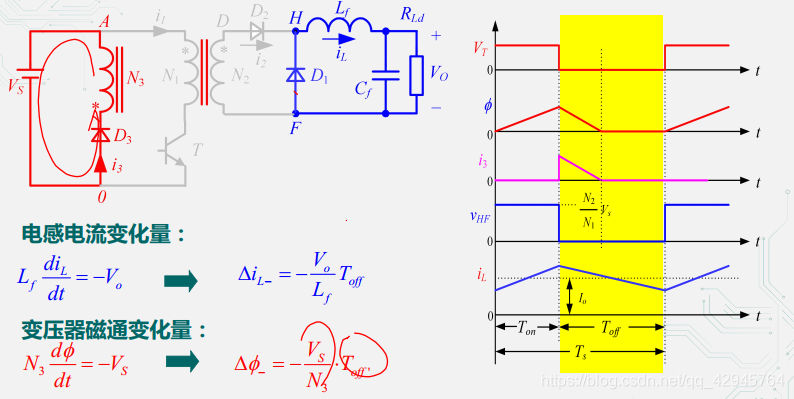

开关管关断：

在这里插入图片描述

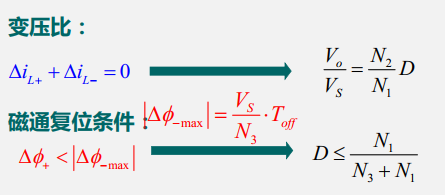

同时由于一个周期内磁芯磁通的增量一定得小于减量，所以单端正激对开关管D也有要求：

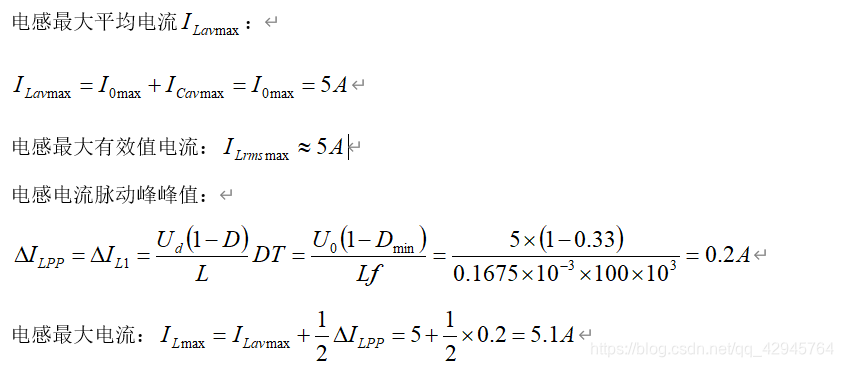

2、电感参数设计

在这里插入图片描述
电感电流连续的临界条件同BUCK电路，

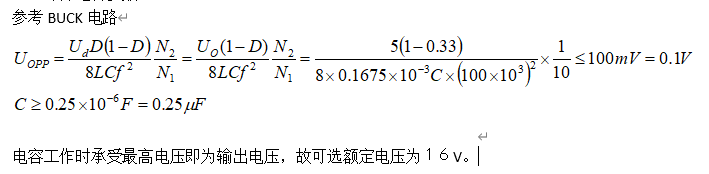

3、电容参数设计

在这里插入图片描述

３、输出整流二极管参数计算

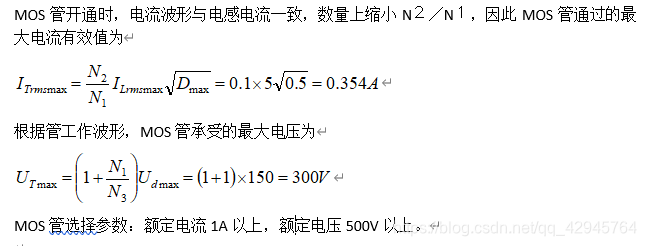

阻断二极管D2有效电流可以参考BUCK的MOS：
在这里插入图片描述

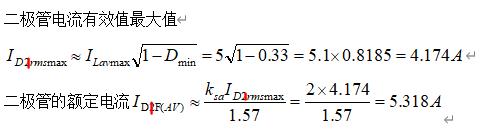

续流二极管D1电流参数计算参考BUCK电路二极管：

二极管D１和D２承受最大电压是一样的，都是变压器副边电压 = Us max*N2/N1 =15V，故其承受的最大电压为１５V，其额定电压取30V以上（取两倍的安全裕量）。D2的额定电流取５A以上，D1的额定电流取６A以上，都可选择快速恢复二极管或肖特基二极管。
