本文详细介绍Graphviz的安装步骤，包括如何通过.msi或tar.gz文件安装，并配置环境变量。此外，还提供了解决中文乱码问题的方法，通过设定字体为MicrosoftYaHei，确保在添加节点和边时中文能正常显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、graphviz安装
下载地址： https://graphviz.org/_pages/Download/Download_windows.html
在这里插入图片描述
这上边有两种文件，两种都可以使用，只不过 .msi这个文件是软件，可直接双击安装，
tar.gz可直接解压，自己去环境变量中配置

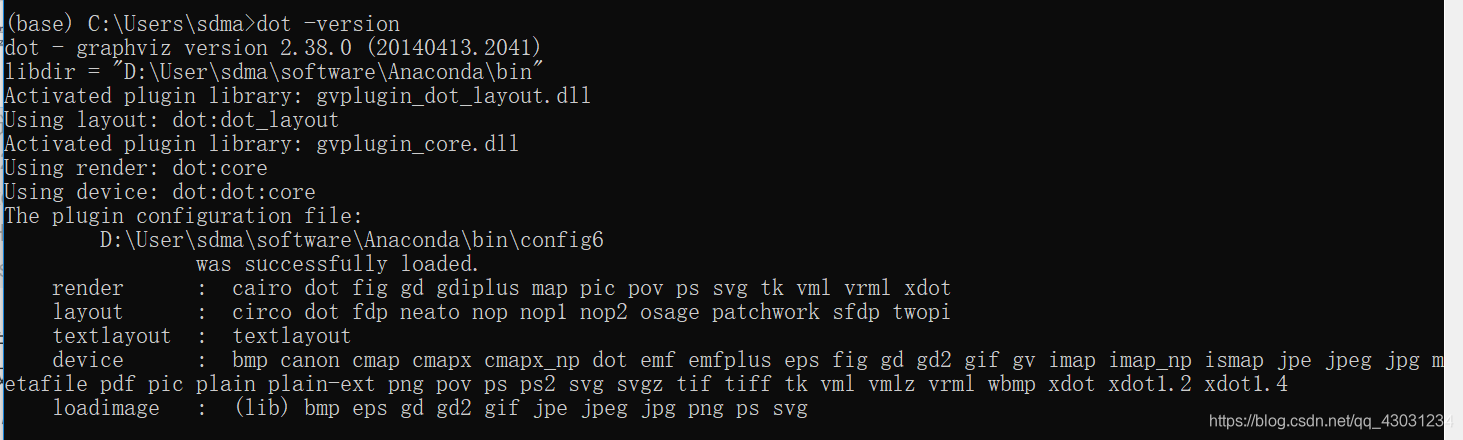

测试命令： dot -version

这样算是成功了，然后进入Anconda promat中pip install graphviz,之后在python的base环境中可以正常使用，但是在虚拟环境中还是不能正常使用，出现如下问题：
在这里插入图片描述
os.environ["PATH"] += os.pathsep + 'D:/User/sdma/software/Anaconda/bin'
添加上上述这句就正常了，后边的D盘路径是我的graphvizd的安装路径，你需要将其改成你自己的安装路径

二、中文乱码问题
如下发的代码中的斜体部分，在添加节点和边的时候需要设定字体，之后就可以正常显示

fontname="Microsoft YaHei"

import os
from graphviz import Digraph
mpl.rcParams['font.sans-serif'] = ['Arial Unicode MS']

os.environ["PATH"] += os.pathsep + 'D:/User/sdma/software/Anaconda/bin'
def draw_graph(wdls, heads, relation):
    g = Digraph('测试图片')

    g.node(name='Root')
    for word in wdls:
        g.node(name=word, fontname="Microsoft YaHei")

    for i in range(len(wdls)):
        if relation[i] not in ['HED']:
            g.edge(wdls[i], heads[i], label=relation[i], fontname="Microsoft YaHei")
        else:
            if heads[i] == 'Root':
                g.edge(wdls[i], 'Root', label=relation[i], fontname="Microsoft YaHei")
            else:
                g.edge(heads[i], 'Root', label=relation[i], fontname="Microsoft YaHei")

    g.view()
