华为交换机VRRP负载均衡+双机热备

VRRP协议概括

• VRRP能在不改变组网的情况下,将多个路由器虚拟成一个路由器,通过配置虚拟路由器的IP地址为默认网关,实现网关备份
  • 协议版本
    • VRRP v2 常用 仅适用于 ipv4
    • VRRP v3 不常用 可适用于ipv4及ipv6
  • VRRP报文
    • VRRP只有一种: advertisement 报文,
    • 其目的IP地址为224.0.0.18
    • 目的MAC是 01-00-5E-00-00-12.
    • 协议号是112
  • VRRP协议状态机有三种状态
    • inititalize :初始状态
    • Master : 活动状态
    • backup :备份状态

Master设备故障工作过程：
当组内的备份设备一段时间（Master_Down_Interval定时器取值为：3×Advertisement_Interval＋Skew_Time，单位为秒）内没有接收到来自Master设备的报文，则将自己转为Master设备。

一个VRRP组里有多台备份设备时，短时间内可能产生多个Master设备，此时，设备将会对收到的VRRP报文中的优先级与本地优先级做比较，从而选取优先级高的设备成为Master。

设备的状态变为Master之后，会立刻发送免费ARP来刷新交换机上的MAC表项，从而把用户的流量引到此设备上来，整个过程对用户完全透明。

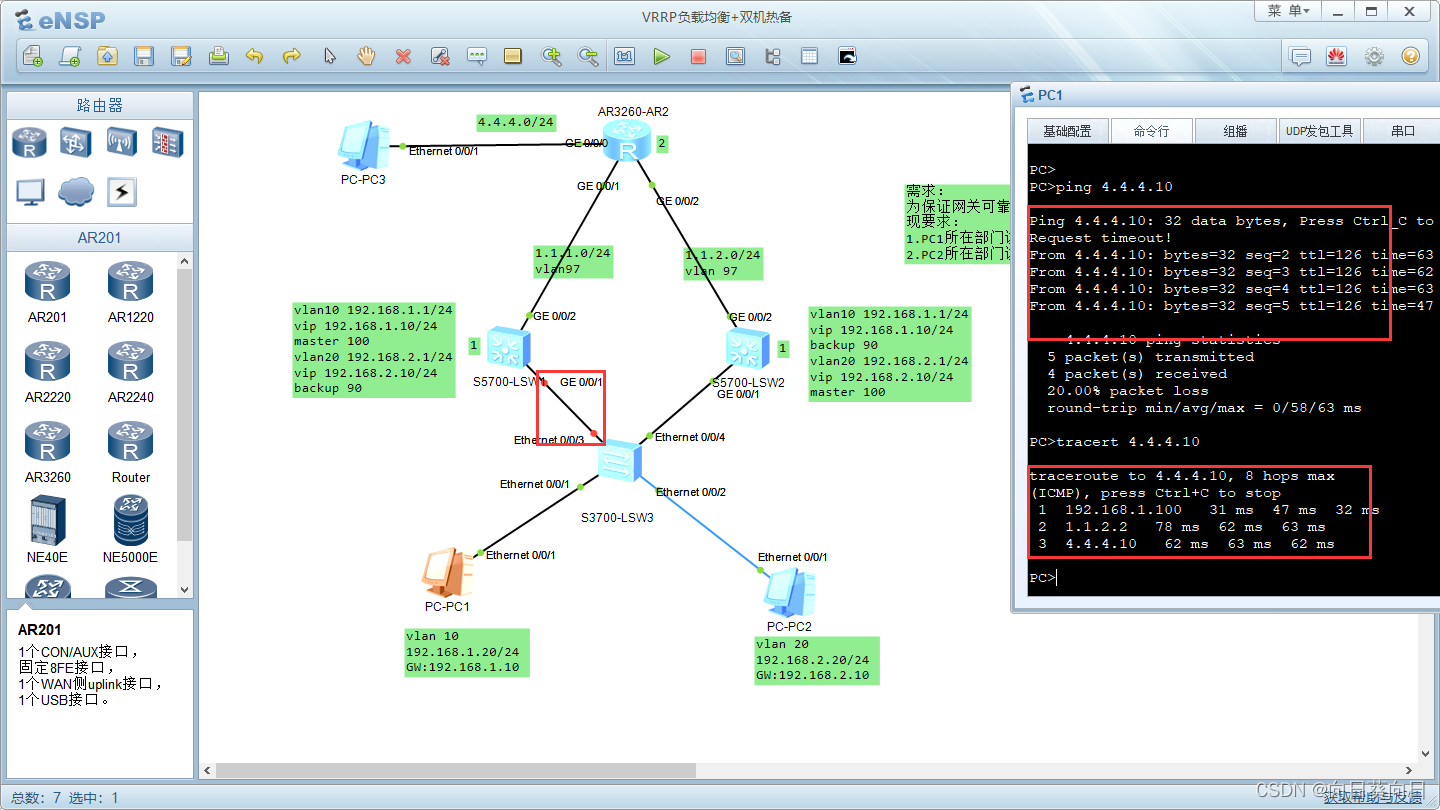

实验

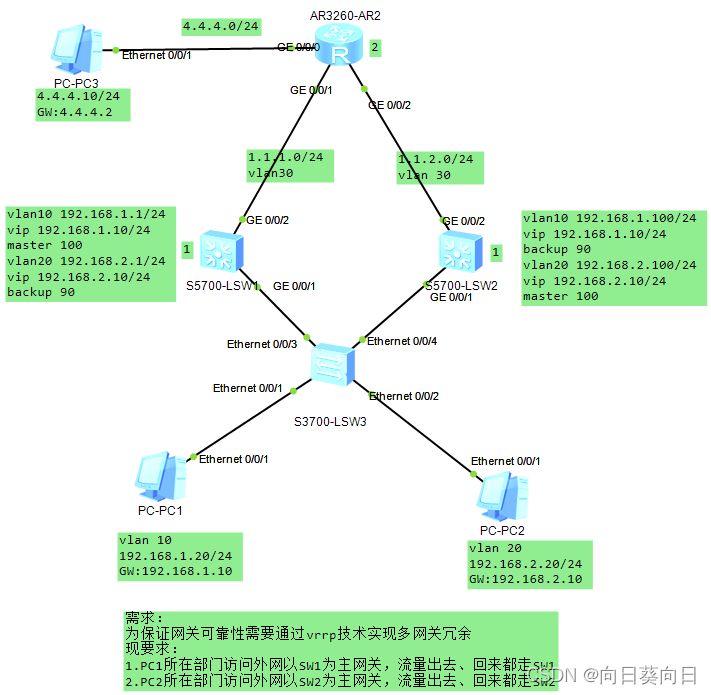

规划拓扑图

AR1

下面展示一些 内联代码片。

int g0/0/0
ip add 4.4.4.2 24
int  g0/0/1
ip add 1.1.1.2 24
int g0/0/2
ip add 1.1.2.2 24
q			//指的是quit
ip route-static 192.168.1.1 32 1.1.1.1			//这条是配给链路跟踪使用的,不配会出问题
ip route-static 192.168.1.0 24 1.1.2.1
ip route-static 192.168.1.0 24 GigabitEthernet0/0/1 1.1.1.1 preferenc
e 50 track nqa test1 icmp
nqa test-instance test1 icmp
test-type icmp
destination-add ipv4 192.168.1.1
frequency 5
probe-count 1
start now
q
ip route-static 192.168.2.1 32 1.1.2.1
ip route-static 192.168.2.0 24 1.1.1.1
ip route-static 192.168.2.0 24 GigabitEthernet0/0/1 1.1.2.1 preferenc
e 50 track nqa test2 icmp
nqa test-instance test2 icmp
test-type icmp
destination-add ipv4 192.168.2.1
frequency 5
probe-count 1
start now
q

SW1 与 SW2共有的

vlan batch 10 20 30
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
q
int g0/0/2
// 将这个口加入vlan才可以配置ip,同时因为Access口会将数据帧的tag标签剥离。
// 因为路由器或者PC不能识别带tag标签的数据帧,所以将这个口配置为access
port link-type access
port default vlan 30
q

SW1

sw1
int vlan 10
IP add 192.168.1.1 24
int vlan 20
IP add 192.168.2.1 24
q
int vlan 30
IP add 1.1.1.1 24
q
ip route-static 0.0.0.0 0 1.1.1.2
int vlan 10
vrrp vrid 10 virtual-ip 192.168.1.10			//虚拟ip地址
vrrp vrid 10 priority 100		//优先级
vrrp vrid 10 preempt-mode timer delay 5	//抢占延时
vrrp vrid 10 track int g0/0/2 reduced 15  //监听上行链路端口,down掉后优先级减少15
// backup 是90,master是100 down掉后-15,backup的优先级大默认抢占.
int vlan 20
vrrp vrid 20 virtual-ip 192.168.2.10
vrrp vrid 20 priority 90		//优先级

SW2

int vlan 10
IP add 192.168.1.100 24
int vlan 20
IP add 192.168.2.100 24
q
int vlan 30
ip add 1.1.2.1 24
q
ip route-static 0.0.0.0 0 1.1.2.2
int vlan 10
vrrp vrid 10 virtual-ip 192.168.1.10
vrrp vrid 10 priority 90
int vlan 20
vrrp vrid 20 virtual-ip 192.168.2.10
vrrp vrid 20 priority 100
vrrp vrid 20 preempt-mode timer delay 5
vrrp vrid 20 track int g0/0/2 reduced 15

SW3

SW3
vlan batch 20 10
int e0/0/1
port link-type access
port default vlan 10
int e0/0/2
port link-type access
port default vlan 20
int e0/0/3
port link-type trunk
port trunk allow-pass  vlan 10 20
int e0/0/4
port link-type trunk
port trunk allow-pass  vlan 10 20
q

运行

PCping 外网(pc3)

PC2 ping 外网(pc3)

down sw1的上行和下行端口测试

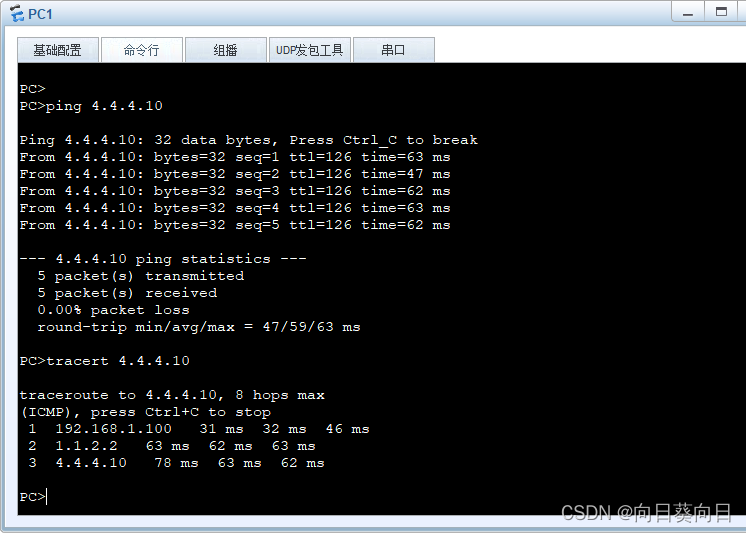

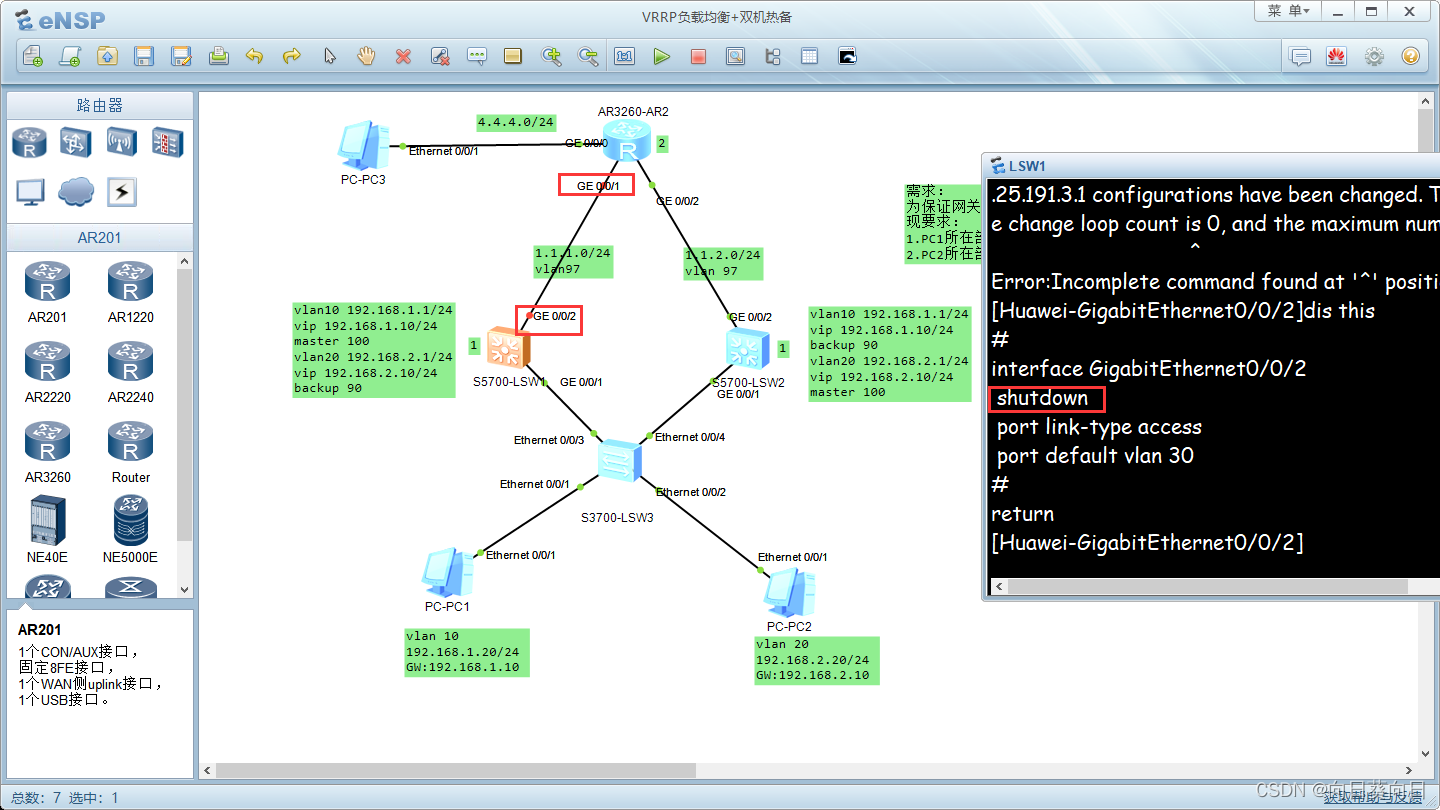

sw1上行down

还是可以通信的.

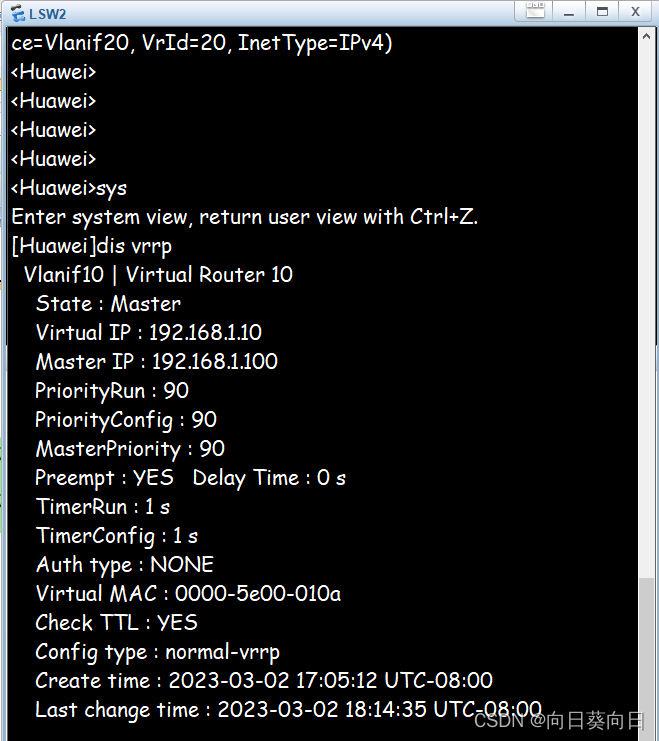

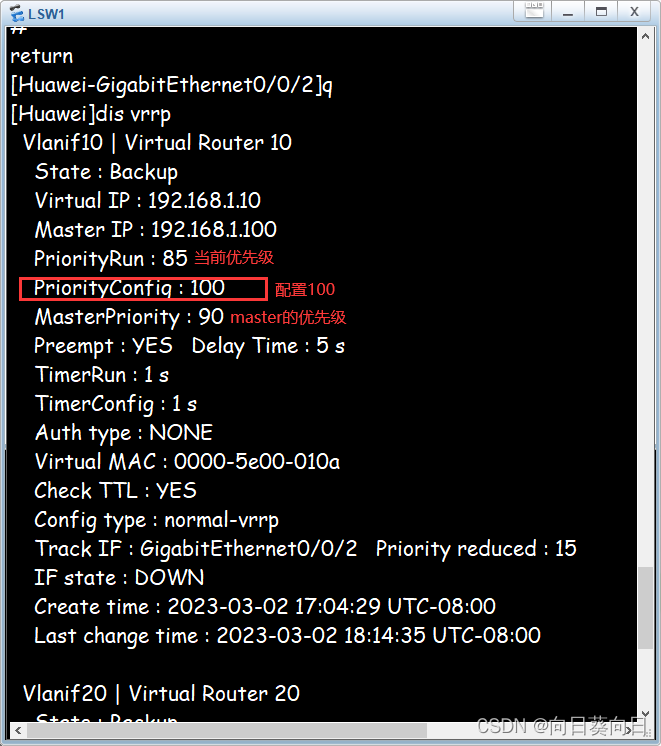

可以看到,优先级降低了,当前的sw1变为备份了.

之前的作为备用sw2,现在变为活跃状态了.

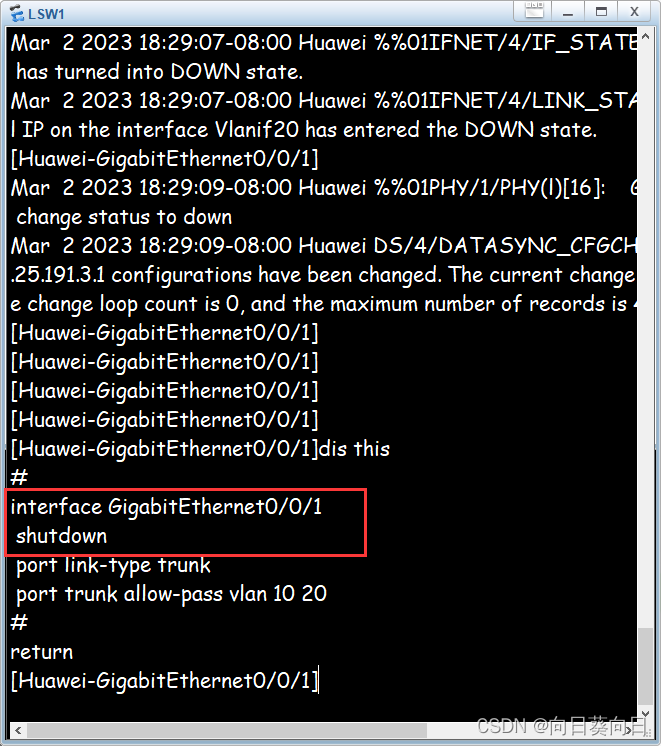

sw1down下行接口

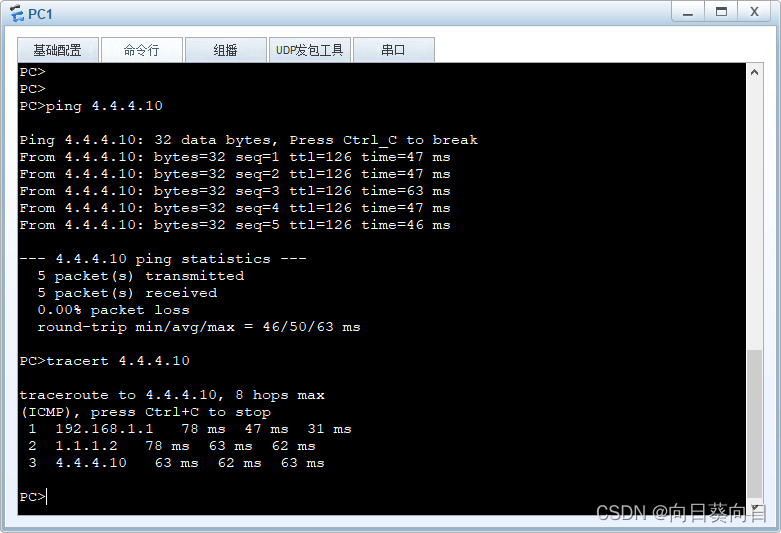

还是可以通信的,并且走的是右边的链路.

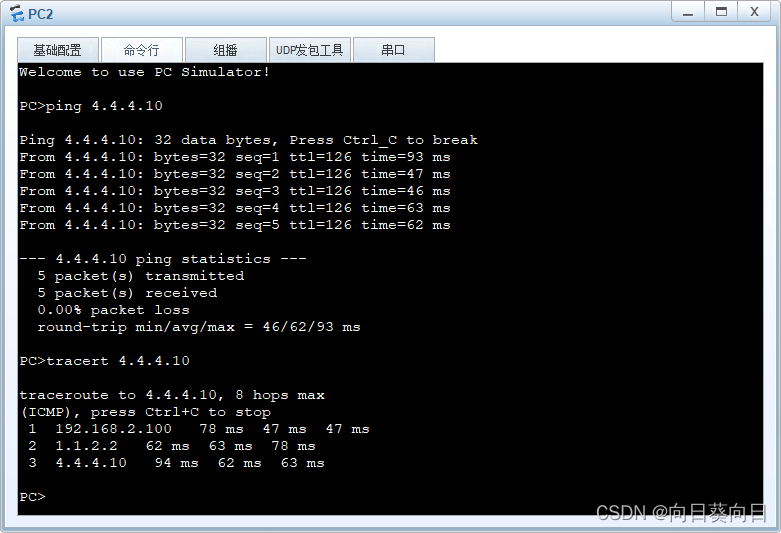

PC2,重复以上步骤检测就可以了.

那么现在负载均衡和双机热备都实现了.
