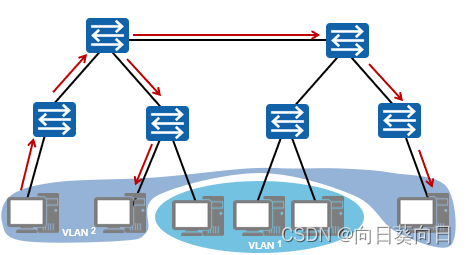

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。 随着主机数量的增加，共享网络中的冲突会越来越严重，交换网络中的广播也会越来越多。
因此，传统局域网不仅面临冲突域太大和广播域太大两大难题，而且无法保障传输信息的安全。 为限制广播域的范围，减少广播流量，需要在没有二层互访需求的主机之间进行隔离。路由器是基于三层IP地址信息来选择路由和转发数据的，其连接两个网段时可以有效抑制广播报文的转发，但成本较高。因此，人们设想在物理局域网上构建多个逻辑局域网，即VLAN。 控制广播 增强网络安全性 简化网络管理
通过Tag区分不同VLAN。 在现有的交换网络环境中，以太网的帧有两种格式：

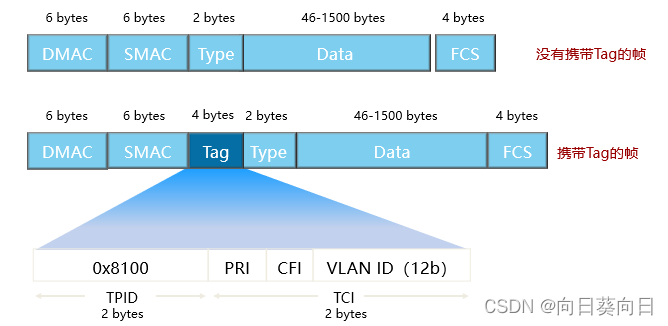

没有加上VLAN标记的标准以太网帧（untagged frame）；有VLAN标记的以太网帧（tagged frame）。 VLAN标签长4个字节，直接添加在以太网帧头中，IEEE802.1Q文档对VLAN标签作出了说明。 TCI：Tag Control Information，2字节。帧的控制信息，详细说明如下：
Priority：3比特，表示帧的优先级，取值范围为0～7，值越大优先级越高。当交换机阻塞时，优先发送优先级高的数据帧。 CFI：Canonical Format Indicator，1比特。CFI表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。 VLAN Identifier：VLAN ID，12比特，在X7系列交换机中，可配置的VLAN ID取值范围为0～4095，但是0和4095在协议中规定为保留的VLAN ID，不能给用户使用。

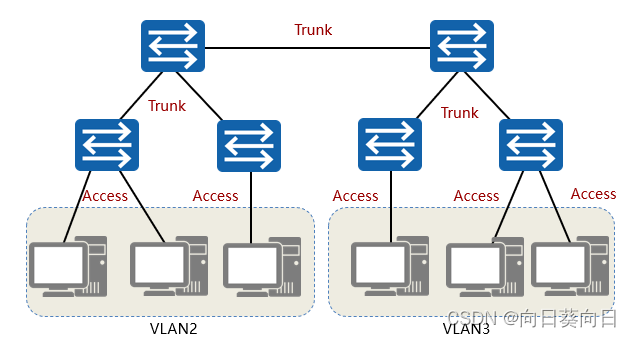

用户主机和交换机之间的链路为接入链路，交换机与交换机之间的链路为干道链路 VLAN链路分为两种类型：Access链路和Trunk链路。
接入链路（Access Link）：连接用户主机和交换机的链路称为接入链路。如本例所示，图中主机和交换机之间的链路都是接入链路。 干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。如本例所示，图中交换机之间的链路都是干道链路。干道链路上通过的帧一般为带Tag的VLAN帧。
PVID表示端口在缺省 (默认) 情况下所属的VLAN。 缺省情况下，常见交换机每个端口的PVID都是1。 PVID即Port VLAN ID，代表端口的缺省VLAN。交换机从对端设备收到的帧有可能是Untagged的数据帧，但所有以太网帧在交换机中都是以Tagged的形式来被处理和转发的，因此交换机必须给端口收到的Untagged数据帧添加上Tag。为了实现此目的，必须为交换机配置端口的缺省VLAN。当该端口收到Untagged数据帧时，交换机将给它加上该缺省VLAN的VLAN Tag。
Access端口在收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同。 Access端口在转发数据前会移除VLAN Tag。 Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，并且只能允许唯一的VLAN ID通过本端口。 Access端口收发数据帧的规则如下：

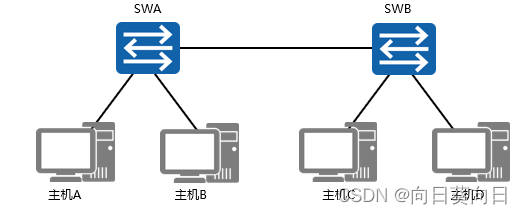

如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。 Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。 在本示例中，交换机的G0/0/1，G0/0/2，G0/0/3端口分别连接三台主机，都配置为Access端口。主机A把数据帧（未加标签）发送到交换机的G0/0/1端口，再由交换机发往其他目的地。收到数据帧之后，交换机根据端口的PVID给数据帧打上VLAN标签10，然后决定从G0/0/3端口转发数据帧。G0/0/3端口的PVID也是10，与VLAN标签中的VLAN ID相同，交换机移除标签，把数据帧发送到主机C。连接主机B的端口的PVID是2，与VLAN10不属于同一个VLAN，因此此端口不会接收到VLAN10的数据帧。
当Trunk端口收到帧时，如果该帧不包含Tag，将添加上端口的PVID；如果该帧包含Tag，则不改变。 当Trunk端口发送帧时，该帧的VLAN ID在Trunk的允许发送列表中：若与端口的PVID相同时，则剥离Tag发送；若与端口的PVID不同时，则直接发送。 Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带Tag标记）通过。 Trunk端口收发数据帧的规则如下：

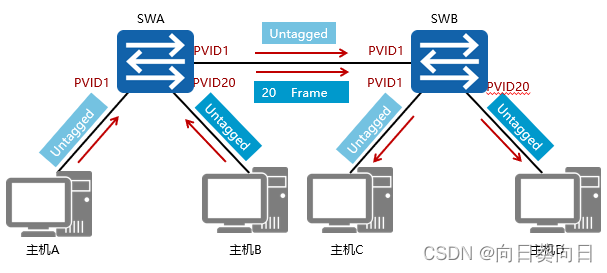

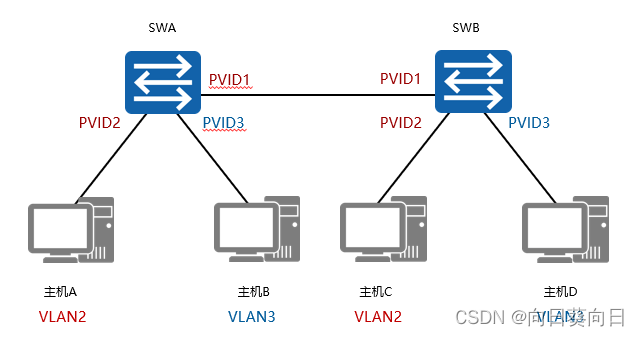

当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。当接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文。否则丢弃该报文。 端口发送数据帧时，当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时，去掉Tag，发送该报文。当VLAN ID与端口的PVID不同，且是该端口允许通过的VLAN ID时，保持原有Tag，发送该报文。 在本示例中，SWA和SWB连接主机的端口为Access端口，PVID如图所示。SWA和SWB互连的端口为Trunk端口，PVID都为1，此Trunk链路允许所有VLAN的流量通过。当SWA转发VLAN1的数据帧时会剥离VLAN标签，然后发送到Trunk链路上。而在转发VLAN20的数据帧时，不剥离VLAN标签直接转发到Trunk链路上。

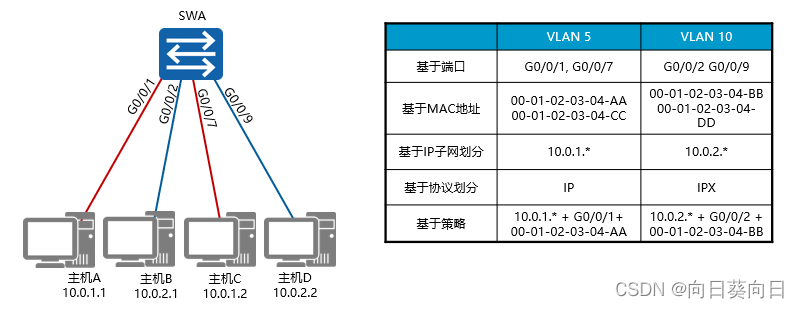

基于端口的VLAN划分方法在实际中最为常见。 VLAN的划分包括如下5种方法： 基于端口划分：根据交换机的端口编号来划分VLAN。通过为交换机的每个端口配置不同的PVID，来将不同端口划分到VLAN中。初始情况下，X7系列交换机的端口处于VLAN1中。此方法配置简单，但是当主机移动位置时，需要重新配置VLAN。 基于IP子网划分：交换机在收到不带标签的数据帧时，根据报文携带的IP地址给数据帧添加VLAN标签。 基于协议划分：根据数据帧的协议类型（或协议族类型）、封装格式来分配VLAN ID。网络管理员需要首先配置协议类型和VLAN ID之间的映射关系。 基于策略划分：使用几个条件的组合来分配VLAN标签。这些条件包括IP子网、端口和IP地址等。只有当所有条件都匹配时，交换机才为数据帧添加VLAN标签。另外，针对每一条策略都是需要手工配置的。
[SWA]vlan 10
[SWA-vlan10]quit
[SWA]vlan batch 2 to 3
Info: This operation may take a few seconds. Please wait for a moment...done.
在交换机上划分VLAN时，需要首先创建VLAN。在交换机上执行vlan 命令，创建VLAN。如本例所示，执行vlan 10命令后，就创建了VLAN 10，并进入了VLAN 10视图。 VLAN ID的取值范围是1到4094。如需创建多个VLAN，可以在交换机上执行==vlan batch { vlan-id1 [ to vlan-id2 ] }命令，以创建多个连续的VLAN。也可以执行 vlan batch { vlan-id1 vlan-id2 }==命令，创建多个不连续的VLAN，VLAN号之间需要有空格。

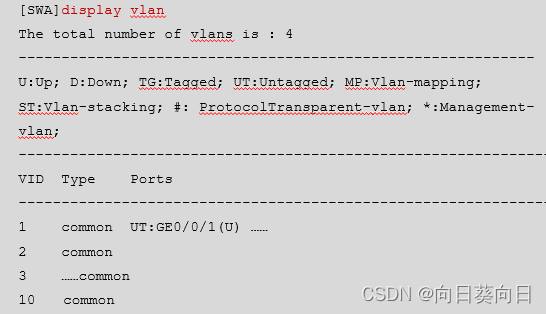

创建VLAN后，可以执行display vlan命令验证配置结果。如果不指定任何参数，则该命令将显示所有VLAN的简要信息。 执行display vlan [ vlan-id [ verbose ] ]命令，可以查看指定VLAN的详细信息，包括VLAN ID、类型、描述、VLAN的状态、VLAN中的端口、以及VLAN中端口的模式等。 执行display vlan vlan-id statistics命令，可以查看指定VLAN中的流量统计信息。 执行display vlan summary命令，可以查看系统中所有VLAN的汇总信息。

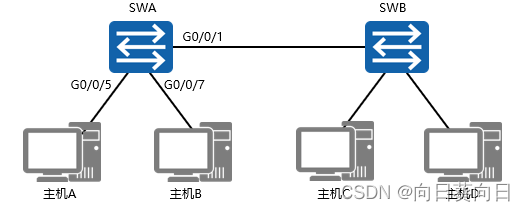

[SWA]interface GigabitEthernet 0/0/5
[SWA-GigabitEthernet0/0/5]port link-type access
[SWA-GigabitEthernet0/0/5]interface GigabitEthernet 0/0/7
[SWA-GigabitEthernet0/0/7]port link-type access
华为X7系列交换机上，默认的端口类型是hybrid。 配置端口类型的命令是port link-type ，type可以配置为Access，Trunk或Hybrid。需要注意的是，如果查看端口配置时没有发现端口类型信息，说明端口使用了默认的hybrid端口链路类型。当修改端口类型时，必须先恢复端口的默认VLAN配置，使端口属于缺省的VLAN 1。 [SWA]vlan 2
[SWA-vlan2]port GigabitEthernet 0/0/7
[SWA-vlan2]quit
[SWA]interface GigabitEthernet0/0/5
[SWA-GigabitEthernet0/0/5]port default vlan 3
第一种方法是进入到VLAN视图，执行port [interface]命令，把端口加入VLAN。 第二种方法是进入到接口视图，执行port default vlan [vlan-id]命令，把端口加入VLAN。vlan-id是指端口要加入的VLAN。

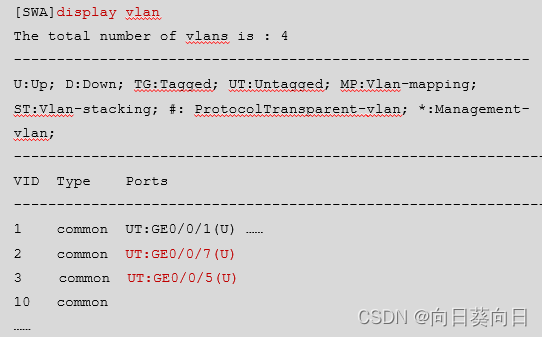

执行display vlan命令，可以确认端口是否已经加入到VLAN中。在本示例中，端口GigabitEthernet0/0/5和GigabitEthernet0/0/7分别加入了VLAN 3和VLAN 2。UT表明该端口发送数据帧时，会剥离VLAN标签，即此端口是一个Access端口或不带标签的Hybrid端口。U或D分别表示链路当前是Up状态或Down状态。

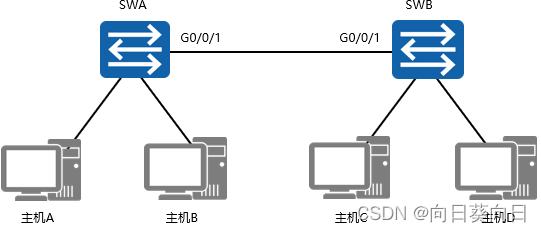

[SWA-GigabitEthernet0/0/1]port link-type trunk
[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
配置Trunk时，应先使用port link-type trunk命令修改端口的类型为Trunk，然后再配置Trunk端口允许哪些VLAN的数据帧通过。执行port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }命令，可以配置端口允许的VLAN，all表示允许所有VLAN的数据帧通过。 执行port trunk pvid vlan vlan-id命令，可以修改Trunk端口的PVID。修改Trunk端口的PVID之后，需要注意：缺省VLAN不一定是端口允许通过的VLAN。只有使用命令port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }允许缺省VLAN数据通过，才能转发缺省VLAN的数据帧。交换机的所有端口默认允许VLAN1的数据通过。 在本示例中，将SWA的G0/0/1端口配置为Trunk端口，该端口PVID默认为1。配置port trunk allow-pass vlan 2 3命令之后，该Trunk允许VLAN 2和VLAN 3的数据流量通过。
执行display vlan命令可以查看修改后的配置。TG表明该端口在转发对应VLAN的数据帧时，不会剥离标签，直接进行转发，该端口可以是Trunk端口或带标签的Hybrid端口。本示例中，GigabitEthernet0/0/1在转发VLAN 2和VLAN3的流量时，不剥离标签，直接转发。 接口属性

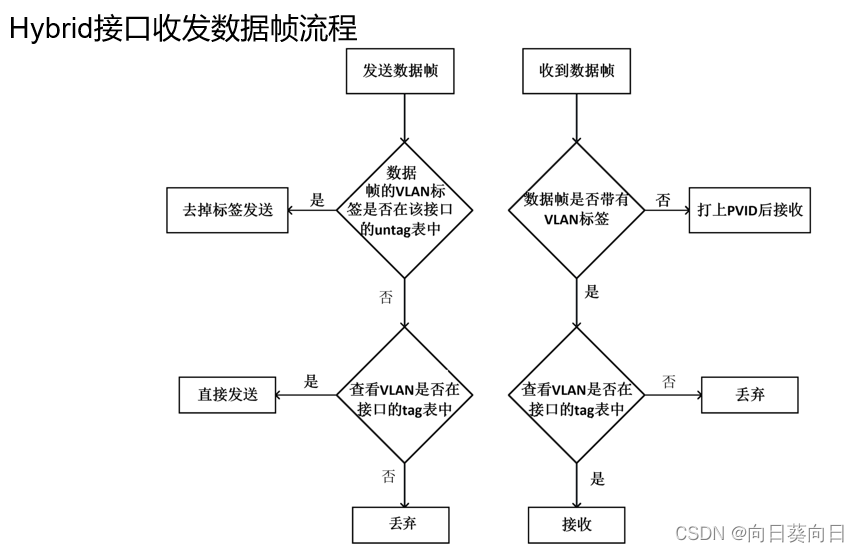

untag列表
只在接口发送数据帧时生效，如果需要发送的数据的VLAN标签在接口的untag列表中，那么将去除标签转发 tag列表
已经被标记VLAN的数据经过tag列表审核后将会转发，tag列表中无此VLAN标记将会直接丢弃 PVID
用于在接收未标记数据帧时给数据帧打上当前标记的PVID标识，也就是常说的接口属于某个VLAN
为交换机接口指定了非PVID1的编号时，一定要将该编号加入该接口的untag列表或者tag列表中，否则无法正常通信。
[SWA-GigabitEthernet0/0/1]port link-type hybrid
[SWA-GigabitEthernet0/0/1]port hybrid tagged vlan 2 3 100
[SWA-GigabitEthernet0/0/2]port hybrid pvid vlan 2
[SWA-GigabitEthernet0/0/2]port hybrid untagged vlan 2 100
[SWA-GigabitEthernet0/0/3]port hybrid pvid vlan 3
[SWA-GigabitEthernet0/0/3]port hybrid untagged vlan 3 100
[SWB-GigabitEthernet0/0/1]port link-type hybrid
[SWB-GigabitEthernet0/0/1]port hybrid tagged vlan 2 3 100
[SWB-GigabitEthernet0/0/2]port hybrid pvid vlan 100
[SWB-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3 100

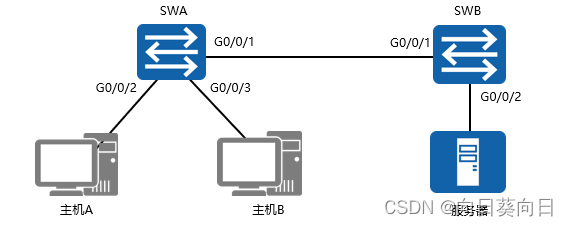

port link-type hybrid命令的作用是将端口的类型配置为Hybrid。默认情况下，X7系列交换机的端口类型是Hybrid。因此，只有在把Access口或Trunk口配置成Hybrid时，才需要执行此命令。 port hybrid tagged vlan{ { vlan-id1 [ to vlan-id2 ] } | all }命令用来配置允许哪些VLAN的数据帧以Tagged方式通过该端口。 port hybrid untagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }命令用来配置允许哪些VLAN的数据帧以Untagged方式通过该端口。 在本示例中，要求主机A和主机B都能访问服务器，但是它们之间不能互相访问。此时通过命令port link-type hybrid配置交换机连接主机和服务器的端口，以及交换机互连的端口都为Hybrid类型。通过命令port hybrid pvid vlan 2配置交换机连接主机A的端口的PVID是2。类似地，连接主机B的端口的PVID是3，连接服务器的端口的PVID是100。
通过在G0/0/1端口下使用命令port hybrid tagged vlan 2 3 100，配置VLAN2,VLAN3和VLAN100的数据帧在通过该端口时都携带标签。在G0/0/2端口下使用命令port hybrid untagged vlan 2 100，配置VLAN2和VLAN100的数据帧在通过该端口时都不携带标签。在G0/0/3端口下使用命令port hybrid untagged vlan 3 100，配置VLAN3和VLAN100的数据帧在通过该端口时都不携带标签。 在SWB上继续进行配置，在G0/0/1端口下使用命令port link-type hybrid配置端口类型为Hybrid。 在G0/0/1端口下使用命令port hybrid tagged vlan 2 3 100，配置VLAN2，VLAN3和VLAN100的数据帧在通过该端口时都携带标签。 在G0/0/2端口下使用命令port hybrid untagged vlan 2 3 100，配置VLAN2，VLAN3和VLAN100的数据帧在通过该端口时都不携带标签。

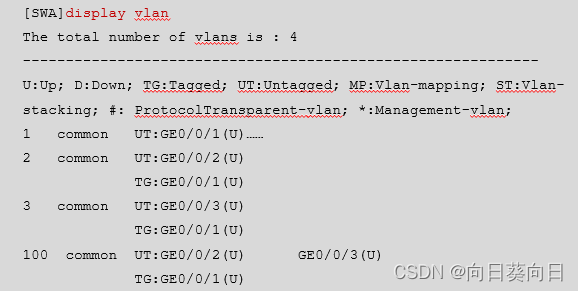

在SWA上执行display vlan命令，可以查看hybrid端口的配置。在本示例中，GigabitEthernet 0/0/2在发送VLAN2和VLAN100的数据帧时会剥离标签。GigabitEthernet 0/0/3在发送VLAN3和VLAN100的数据帧时会剥离标签。GigabitEthernet 0/0/1允许VLAN 2，VLAN 3和VLAN 100的带标签的数据帧通过。此配置满足了多个VLAN可以访问特定VLAN，而其他VLAN间不允许互相访问的需求。
