POE网络变压器:谈谈网络变压器POE最新标准POE bt及需要关注的三个点

盈盛电子导读:今天我们来谈谈网络变压器POE最新标准POE bt系列



PoE 全称为 Power Over Ethernet,PoE 又被称为基于局域网的供电系统(PoL, Power over LAN )或有源以太网( Active Ethernet),有时也被简称为以太网供电,这是利用现存标准,规范了以太网传输电缆在传送数据的同时,又满足供电的功率应用要求,并保持了与现存以太网系统和用户的兼容性

POE系统的三大标准:802.3af(PoE)、802.3at(PoE+)、802.3bt(PoE++)

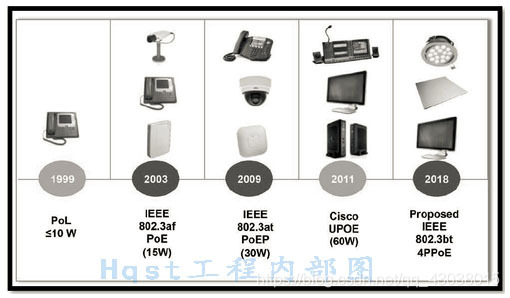

先来看一张POE级别的演化图



在谈网络变压器POE最新标准POE bt系列之前,我们先初步完整的

了解一下802.3af(PoE)、802.3at(PoE+)标准

EEE802.3af主要供电参数:

直流电压在44~57V之间,典型值为48V。

典型工作电流为10~350mA,

典型的输出功率:15.4W。

超载检测电流为350~500mA。

在空载条件下,最大需要电流为5mA。为PD设备提供3.84~12.95W四个Class等级的电功率请求。

<think>好的,我需要帮助用户查找POE网络变压器的原理图,并解释其设计要点。首先,我需要回顾用户提供的引用内容,看看是否有相关的原理图信息或者设计要点。 根据引用[2],提到POE网络变压器中的电流传输路径,这可能涉及原理图中的电源和数据路径。引用[3]和[4]讨论了网络变压器的直流电阻对POE供电的影响,以及需要支持DC偏流功能,这可能涉及到原理图中的线圈设计和电流路径的布局。引用[5]则概述了POE技术的基本原理,这可能帮助解释原理图中的数据与电力整合部分。 接下来,我应该综合这些信息,描述一个典型的POE网络变压器原理图的结构。通常,POE网络变压器需要处理差分数据信号和直流供电,因此原理图可能包括中心抽头的线圈,用于分离数据和电源。例如,RJ45接口连接到变压器,通过中心抽头注入或提取直流电源,而数据信号通过变压器的耦合传输,同时实现隔离。 需要确保原理图中包含隔离部分,如初级和次级线圈之间的隔离,以及共模抑制电感等组件。同时,直流路径的设计需要低阻抗以减少损耗,这可能涉及使用较粗的线圈或特殊材料。 然后,我应该列出设计要点,如隔离设计、阻抗匹配、共模抑制、电流承载能力、中心抽头配置和散热设计。这些要点需要结合引用中的信息,例如引用[4]提到的支持DC偏流功能,引用[3]提到的直流电阻的影响。 后,生成相关问题,涵盖POE网络变压器的作用、电流路径设计、直流电阻影响、选型注意事项、隔离设计以及散热措施。这些问题应基于用户提供的引用内容和回答中的要点。 检查是否所有数学公式使用正确,例如如果有方程式的话,需要用$$...$$格式,但当前内容中没有涉及复杂公式,可能不需要。确保使用中文回答,结构清晰,并正确添加引用标识。</think>### POE网络变压器原理图及设计要点 POE网络变压器的原理图设计需要同时满足数据传输和直流供电的双重需求。其核心结构包含**网络信号耦合**和**电源传输路径**两部分,通过特殊绕组设计实现隔离与阻抗匹配。以下为典型原理图结构及关键设计要点: #### 1. 典型原理图结构(功能模块) ``` RJ45接口 → 网络变压器 → 以太网PHY芯片 ↘ DC电源路径 → PD控制器 ``` - **信号路径**:差分数据线通过变压器绕组实现磁耦合,隔离设备间电势差[^4] - **电源路径**:直流电通过变压器中心抽头注入/提取,与数据信号共用双绞线[^2] - **隔离屏障**:初级/次级线圈间需满足1500VAC耐压要求(典型值)[^1] #### 2. 关键设计要素 1. **隔离设计** 采用分层绕组结构,确保初级/次级线圈间: $$ C_{stray} < 1pF \quad (典型值) $$ 降低共模干扰,满足IEEE 802.3af/at隔离要求 2. **阻抗匹配** 绕组电感量需满足: $$ 350nH \leq L_{primary} \leq 450nH $$ 确保100Ω差分阻抗匹配,降低信号反射 3. **共模抑制** 内置共模电感(CMC),衰减比需满足: $$ \frac{V_{CM}}{V_{DM}} > 20dB \quad @100MHz $$ 抑制电源引入的共模噪声[^3] 4. **电流承载能力** 依据POE等级设计导线截面积: | POE等级 | 大电流 | 线径要求 | |---------|---------|----------| | Type1 | 0.35A | AWG24 | | Type3 | 0.6A | AWG22 | 绕组直流电阻需满足: $$ R_{DC} < 0.5Ω \quad (Type3) $$ 避免过大压降 5. **中心抽头配置** 采用双中心抽头结构: - 信号侧抽头连接PHY芯片偏置 - 电源侧抽头连接PD控制器 通过电容网络实现高频接地 #### 3. 典型应用电路 ``` RJ45 │ ├──┬─── 变压器初级绕组 ───► PHY │ │ │ ├── Center Tap ──► PD控制器 │ │ │ └── Center Tap ──► PD控制器 │ └── PoE供电模块 ``` 该设计实现: - 数据信号通过磁耦合传输 - 直流电通过中心抽头双向传输 - 共模噪声通过CMC滤除[^5]
