MAC地址简介

MAC地址介绍

所谓mac地址，和人类的身份证类似，是一个独一无二的字符串，由12位的16进制数所组成。起到标识设备的作用。
mac地址可以分为三类，分别是：
1、物理MAC地址
一般指设备的硬件地址，用于标识终端，是一个独一无二的地址。例如一个班级内，所有的学生都有独一无二的身份证号，这个姓名就相当于物理MAC。
2、广播MAC地址
是一个进制数全为1的字符串（FF-FF-FF-FF-FF-FF），表示了整个局域网内的所有的设备。例如我去通知一个班级中所有具有身份证号的同学，这个过程就是广播。
3、组播MAC地址
组播可以理解为有选择性的广播，例如一个班级是一个LAN，我想通知这个班里所有的女生，我就可以通过组播的方式，只有女生可以收到我的这条报文。这个过程就是组播。

MAC地址表介绍

MAC地址表中记录了该设备学习到的MAC地址和接口的映射关系。举个例子，比如在班级中有一个花名册，这个花名册记录了每位同学的姓名和座位，我们可以通过这个花名册来迅速的找到这位同学。
在网络中也是如此，我们如果想要找到一台PC在交换机的哪个端口，就可以通过查询MAC地址表的方式进行查询，从而得到接口与MAC的对应关系。
在MAC地址表中，也分为了三类：
1、动态MAC地址表项
动态MAC地址表，顾名思义是动态接受的形式，一般动态MAC地址表中记录了通过接口学习到的地址信息，这个信息会存在老化时间，默认老化时间为5分钟。适用于动态网络，例如无线场景下，用户在不同的AP间移动，所以只能通过动态的MAC地址表去进行查询。
2、静态MAC地址表项
静态MAC地址表是用户手动配置的，适用于一些稳定不变的场景，例如几台服务器，位置基本不会产生变动，为了稳定性和安全性，可以采用静态MAC将其手工绑定，这样一来从其它接口学习上来的源MAC是该MAC地址将会直接丢弃，可以防止MAC泛洪攻击和MAC欺骗。
3、黑洞MAC地址表项
黑洞MAC，也可以理解成MAC黑名单，配置完黑洞MAC后，该设备学习到的该MAC地址将会被丢弃，网络中如果有一个非法设备，可以通过配置黑洞MAC进行过滤。

MAC地址表的组成

MAC地址表中重要组成部分主要由MAC地址、VLANID、出接口组成。

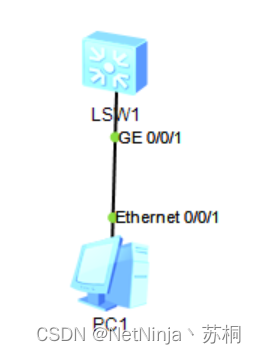

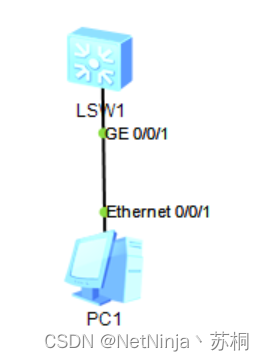

首先我们创建一台交换机以及一台PC。
在这里插入图片描述

PC配置：
IP：192.168.1.2
掩码：255.255.255.0
网关：192.168.1.1
交换机配置：
[Huawei]vlan 10
[Huawei]int vlanif 10
[Huawei-Vlanif10]ip add 192.168.1.1 24
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

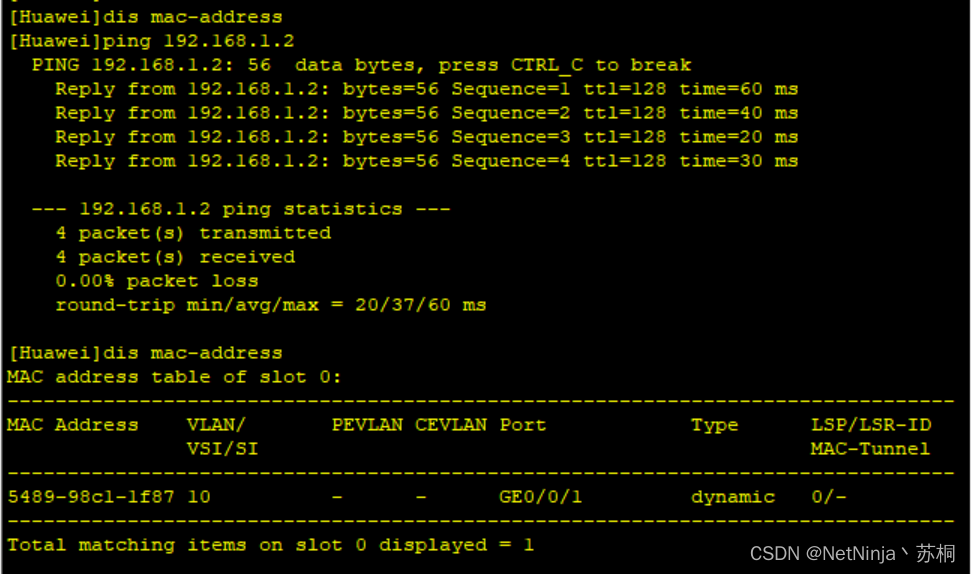

配置好基本的端口和IP后，我们查询mac地址表，会发现内容为空。是因为配置完后两端并未进行通信，所以交换机也未能学习到该PC的MAC信息。我们用交换机或者PC进行互ping后再次查询。
在这里插入图片描述
查询后会发现MAC地址表中已经学习到了我们PC1的MAC信息，以此表为例，主要信息由MAC地址为5489-98c1-1f87的设备所属vlan为vlan10，是通过GE0/0/1端口学习到的。
在网络通信过程中，如果其它设备想要和这台PC通信，到达交换机后，交换机会通过MAC地址表查询到该设备，并从出接口GE0/0/1口转发数据给PC1。
这就是MAC地址表的基本作用。

MAC地址的配置

静态MAC

静态MAC地址，也就是我们上面讲过的，主要为了防止学习到错误的MAC地址表项，可以通过配置静态MAC地址来进行手动绑定，这样从其它接口再学习到该MAC地址就会直接丢弃。
首先我们还是用之前的交换机和PC基于VLAN去做一下MAC地址绑定。

[Huawei]mac-address static 5489-98c1-1f87 GigabitEthernet 0/0/1 vlan 10

是用这条命令将MAC地址5489-98c1-1f87与GigabitEthernet 0/0/1和vlan 10做一个绑定关系。

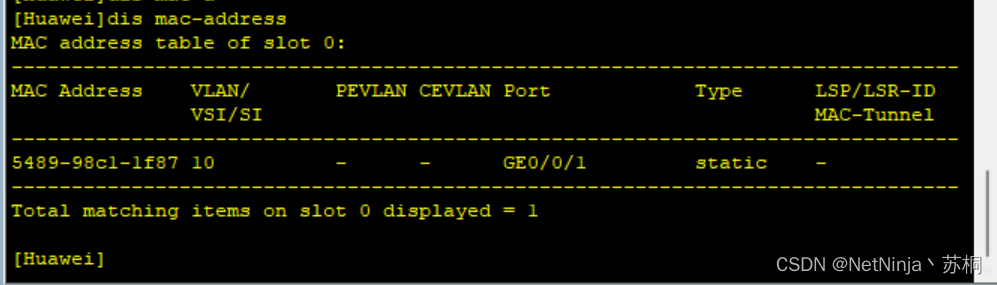

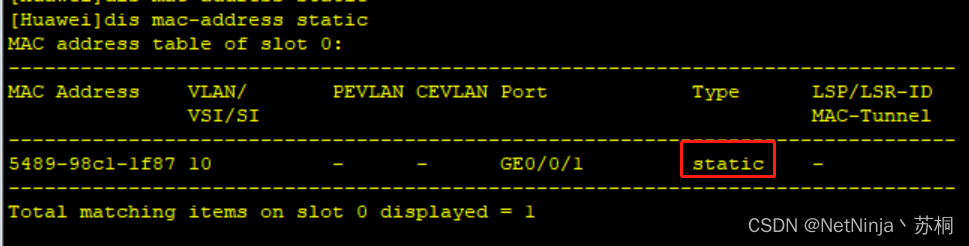

然后我们用dis mac-address static这条命令可以查询到所有的静态MAC地址表。
在这里插入图片描述
可以看到，现在的状态已经从之前的dynamic变成了static状态。
下面我们来验证一下
首先我们再创建一台PC，将其MAC地址改成和PC1一样的地址。
配置如下：

PC1:
IP:192.168.1.2
掩码：255.255.255.0
网关：192.168.1.1
MAC：54-89-98-C1-1F-87
PC2：
IP:192.168.1.3
掩码：255.255.255.0
网关：192.168.1.1
MAC：54-89-98-C1-1F-87
交换机：
[Huawei]int GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10

首先我们先删除静态MAC的配置命令，去看下MAC地址表的情况。

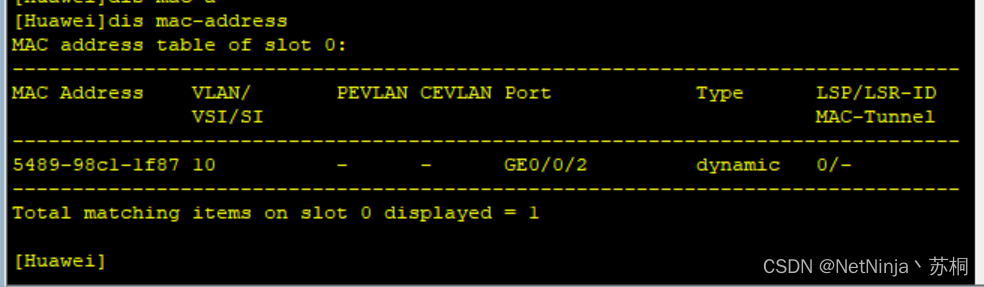

我们用PC2去访问交换机，MAC地址表如下：
在这里插入图片描述

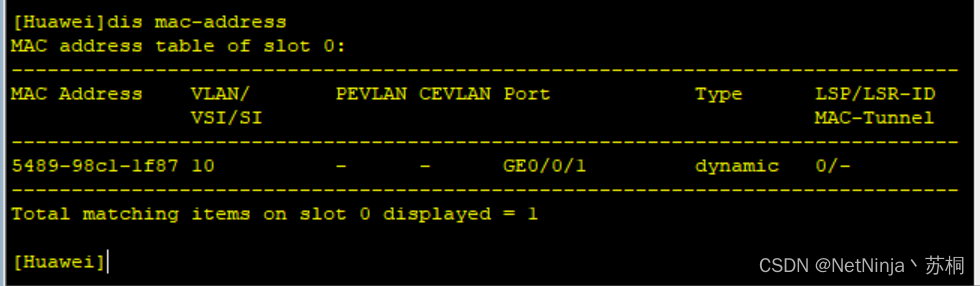

我们先使用undo mac-address去清理一下mac地址表后，再用PC1去访问交换机，MAC地址表如下：
在这里插入图片描述
可以看到，同样的mac在不同接口间不断变换。下面我们配置上静态mac以后再观察现象。
配置好以后我们用非法设备PC2去访问交换机，然后查看MAC地址表。
在这里插入图片描述
发现现在已经没有PC2的表项了，这时候我们创建一台pc3，地址为192.168.1.4
然后分别用PC1和PC2进行ping测试，然后看看报文的状态。

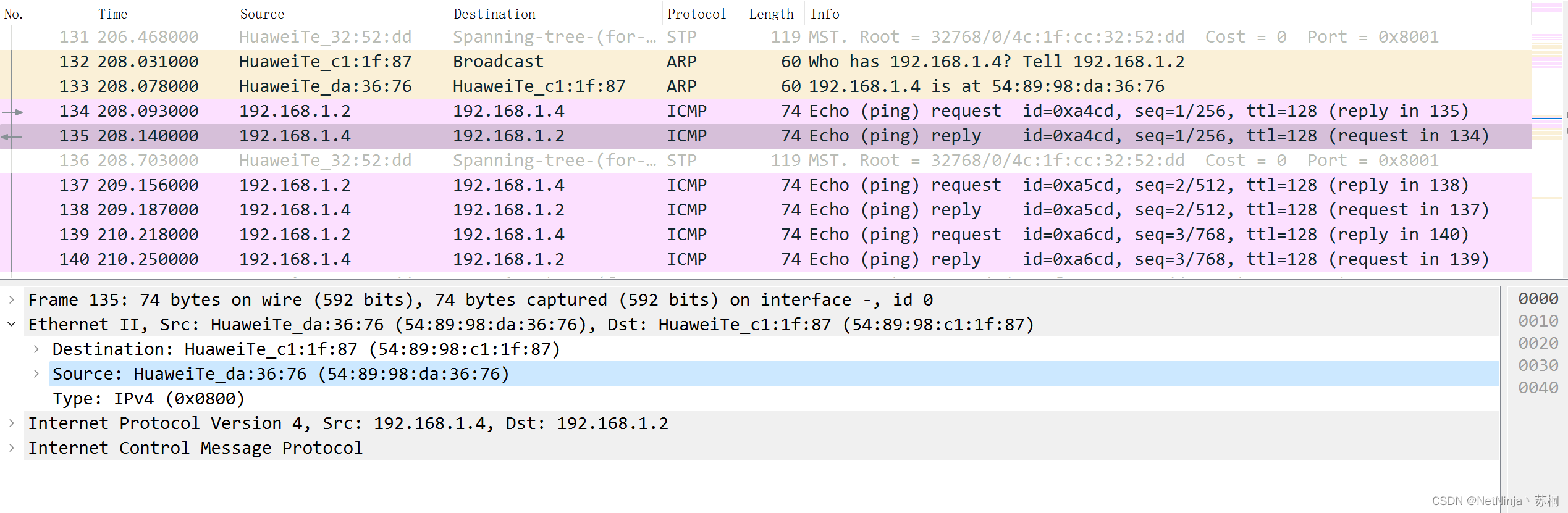

首先使用PC1去访问PC3，可以发现arp请求后正常发送ICMP报文。
在这里插入图片描述
我们再用PC2去访问PC3，发现ARP请求并没有得到响应。
在这里插入图片描述

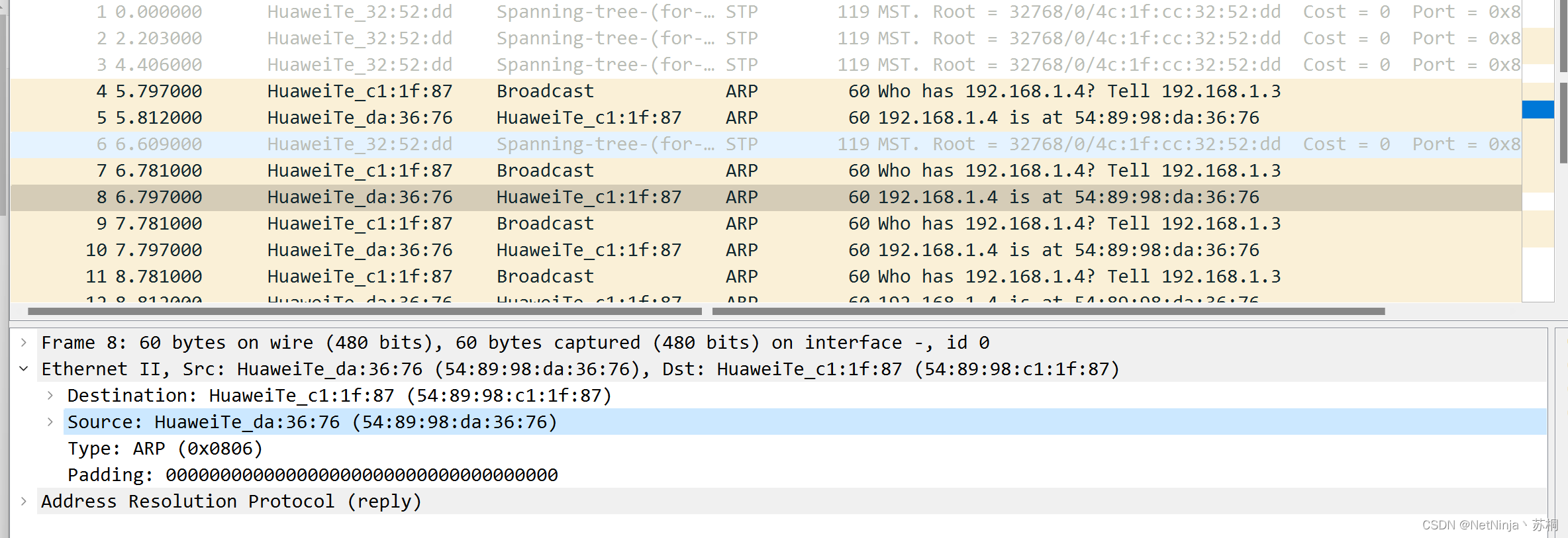

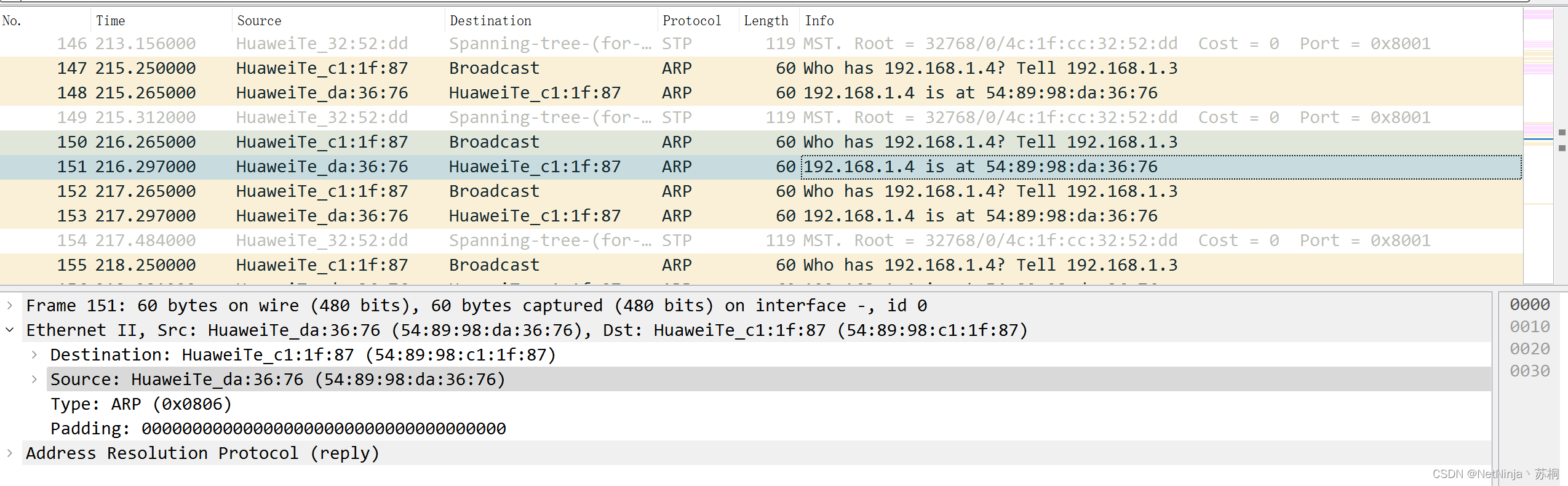

然后我们在PC3同步抓包，查看发现PC3收到了PC2的ARP请求，并回复了，那么为什么没收到呢？
在这里插入图片描述

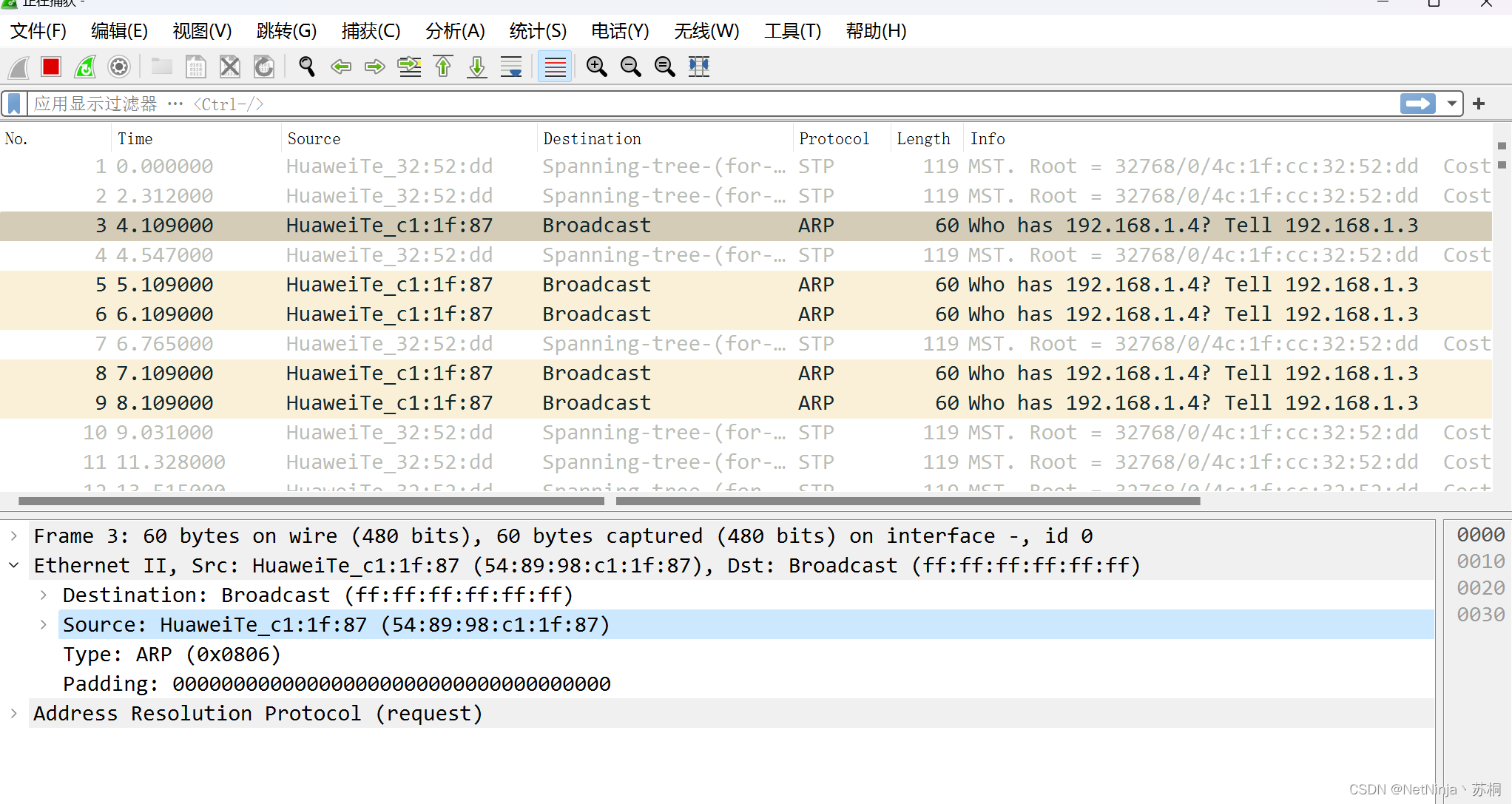

我们再去看PC1的抓包，发现arp报文中mac地址是PC1相同的MAC，我们配置了静态MAC绑定，所以MAC地址表中只有唯一一条MAC到PC2，所以在PC1上我们发现了PC2发送给PC3的ARP的请求及响应。说明我们配置静态MAC是有效果的。
在这里插入图片描述
但是静态MAC只会保证MAC地址表不被篡改，报文不会转发给非法用户，但是ARP报文会被广播从而被目标主机回复然后转发给合法用户，这个可以使用一些ARP安全的设置来处理，我们之后会讲。

黑洞MAC

黑洞MAC也可以理解为MAC黑名单，当设备收到目的MAC或者源MAC为黑洞MAC的报文，会直接丢弃，不会存在于MAC地址表内。

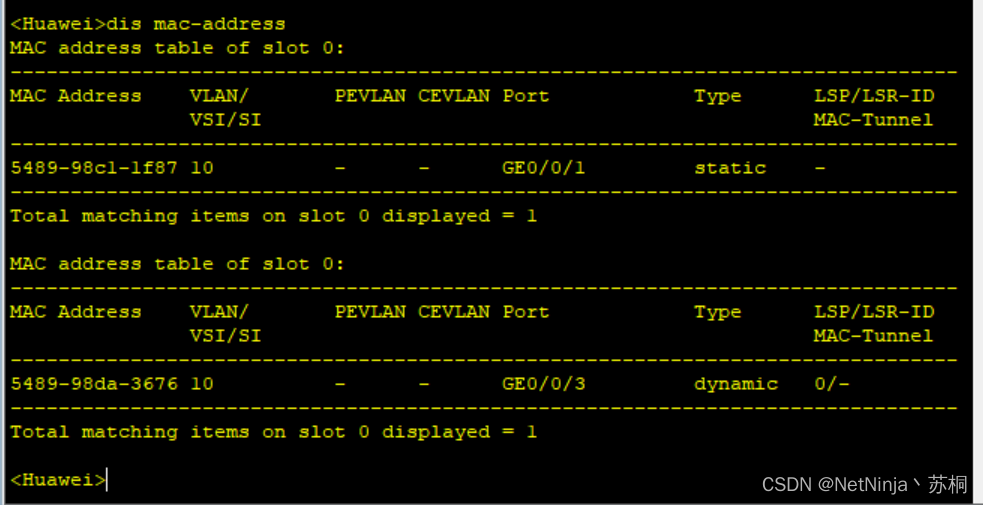

我们拿刚刚PC3的主机当作非法MAC，正常情况下MAC地址表如下：
在这里插入图片描述
可以看到MAC地址表中包含有一条MAC为5489-98da-3676，VLAN10，出接口为GE0/0/3的条目。
黑洞MAC有两种配置方式：

1、基于VLAN配置黑洞MAC
mac-address blackhole mac-address vlan vlan-id
2、基于全局配置黑洞MAC
mac-address blackhole mac-address

那么我们现在配置指定VLAN10中5489-98da-3676为黑洞MAC
配置命令如下：

[Huawei]mac-address blackhole 5489-98da-3676 vlan 10

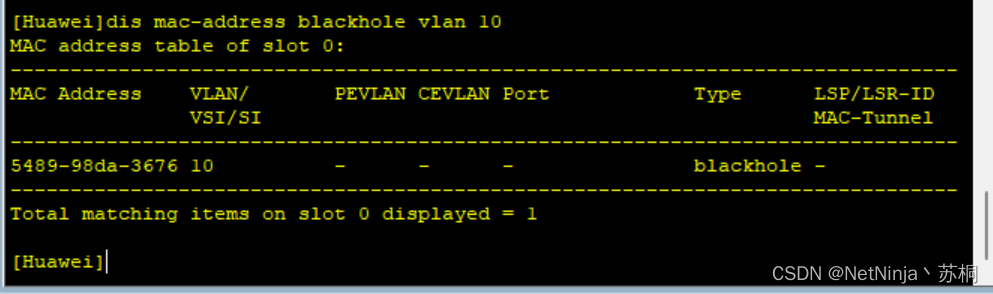

然后我们通过以下命令查看黑洞mac表项

[Huawei]dis mac-address blackhole vlan 10

在这里插入图片描述

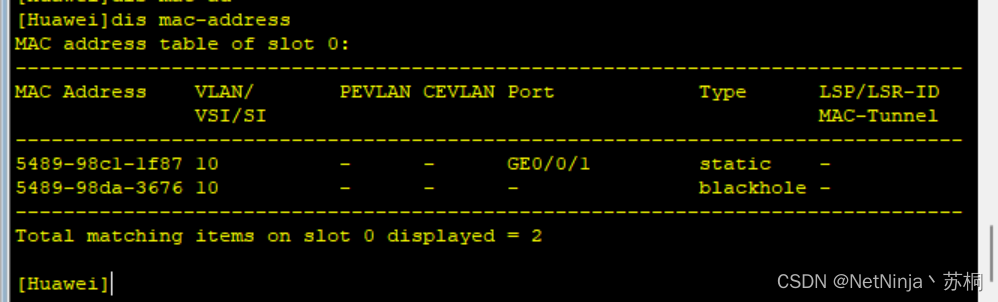

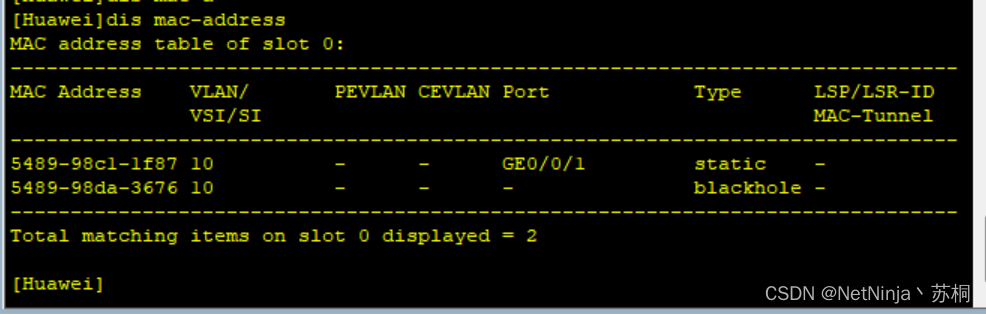

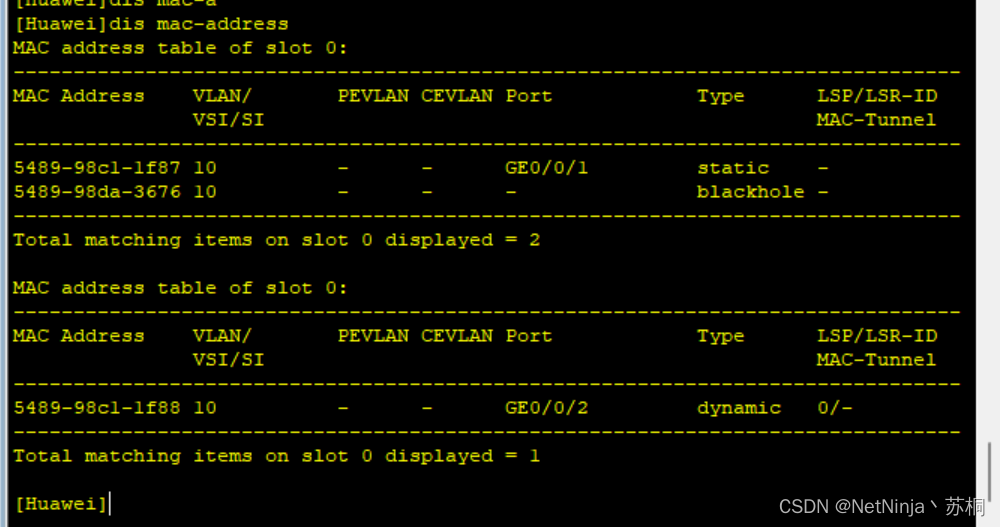

可以看到黑洞mac表项中已经存在该mac的表项，下面我们使用PC3访问下交换机，然后查看下mac地址表中是否存在该表项。
在这里插入图片描述
可以看到在mac地址表中该表项依旧为blackhole状态，且无法ping通，说明我们黑洞路由已生效。

MAC表项老化时间

动态MAC表项中，会定期更新mac表项，默认时间为300秒。
我们可以根据自己的实际情况去更改老化时间。
如果老化时间过长，则信息会更新不及时。
如果老化时间过短，那么会产生很多广播包增加设备负担。
下面我们配置老化时间为30秒，然后将其PC关机，查看30秒后会不会删除该MAC表项。
首先准备PC2为测试设备，MAC地址为：54-89-98-C1-1F-88
目前的MAC地址表为下图所示：
在这里插入图片描述
我们使用dis mac-address aging-time命令查看现在的MAC表项老化时间，发现为默认的300秒。
在这里插入图片描述

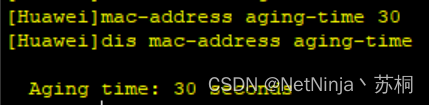

现在我们配置老化时间为30秒。
配置命令：

[Huawei]mac-address aging-time 30
注：时间为0的话则为不老化

在这里插入图片描述
配置完后发现老化时间已经更改为30秒。等待30秒后查看mac地址表发现该表项已经被删除，说明我们的老化时间配置生效。
在这里插入图片描述

配置丢弃全零MAC地址报文

在日常工作中会有一些比较古老的设备，这些设备的网卡发生故障时可能会向网络中发送源或目的全为0的非法MAC报文，为了避免这种情况，可以配置收到全为0的非法报文既丢弃的功能。
下面用实验实践一下
首先我们创建一台SW1与PC1，将其SW1设置为vlan10，地址为192.168.1.1，作为网关。

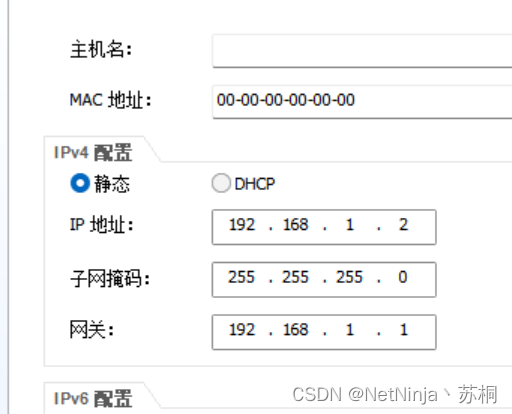

PC1地址设置为192.168.1.2，将其MAC地址收到改为0000-0000-0000
在这里插入图片描述

在这里插入图片描述
配置完后我们看下MAC地址表
在这里插入图片描述
可以发现现在是有一条全为0的MAC地址条目。
下面我们配置丢弃全为0的MAC地址报文。

drop illegal-mac enable

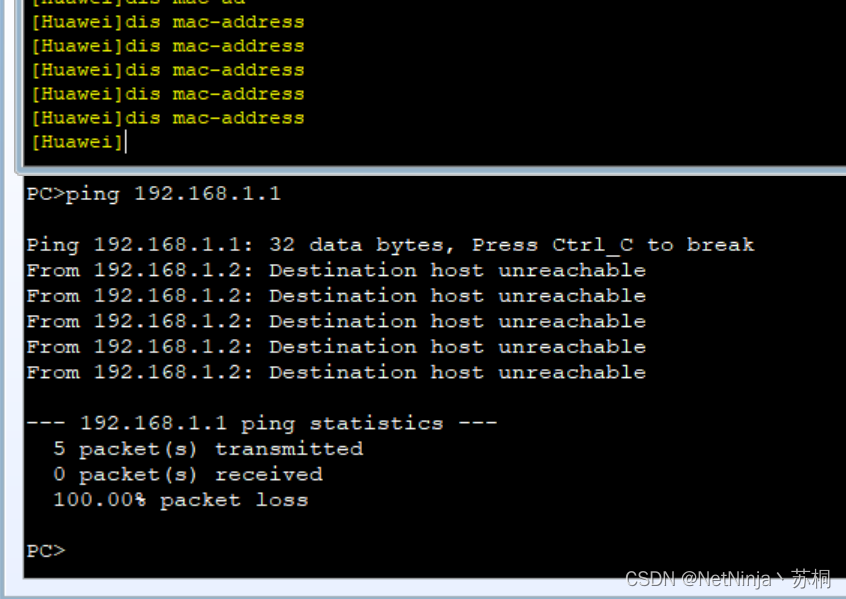

然后我们删除现在的mac地址表，重新进行ping操作，看看能否获取到mac表项。

undo mac-address

在这里插入图片描述
可以看到交换机并未获取到全为0的mac地址。说明命令已生效。

MAC地址的维护

查看所有MAC地址表项

display mac-address

主要信息有MAC Address（mac地址）、VLAN号、port（接口）、type（类型）所组成，可以看到所有的mac地址列表。
在这里插入图片描述

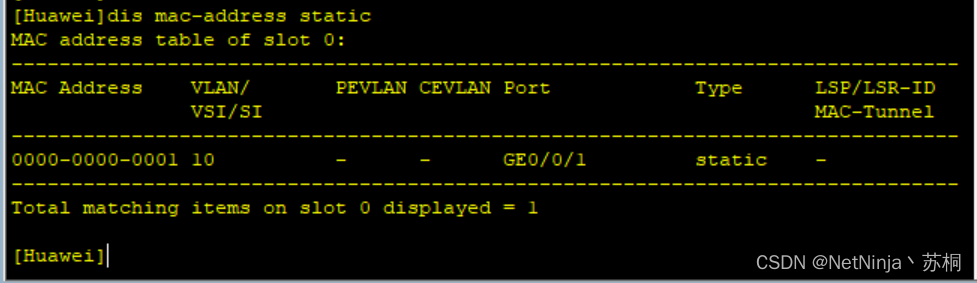

查看静态MAC地址列表

display mac-address static

这条命令可以看到所有手动配置的静态MAC地址，主要信息也是由MAC Address（mac地址）、VLAN号、port（接口）、type（类型）所组成。
在这里插入图片描述

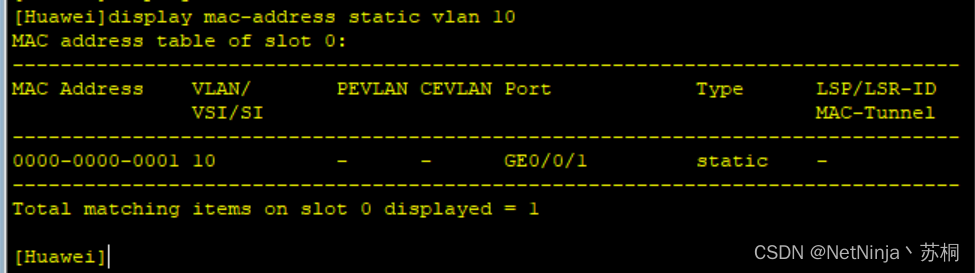

查看指定VLAN下静态MAC地址表项

display mac-address static vlan vlan-id

可以看到VLAN下包含有哪些静态配置的MAC地址。
在这里插入图片描述

查看指定VLAN下学习到的MAC地址表项

display mac-address dynamic vlan vlan-id

使用此命令可以看到在vlan下有哪些通过学习而来的MAC地址表项。
在这里插入图片描述

查看指定接口下学习到的MAC地址表项

display mac-address dynamic interface interface-type interface-number

使用此命令可以看到在某端口学习上来的MAC地址表项。
在这里插入图片描述

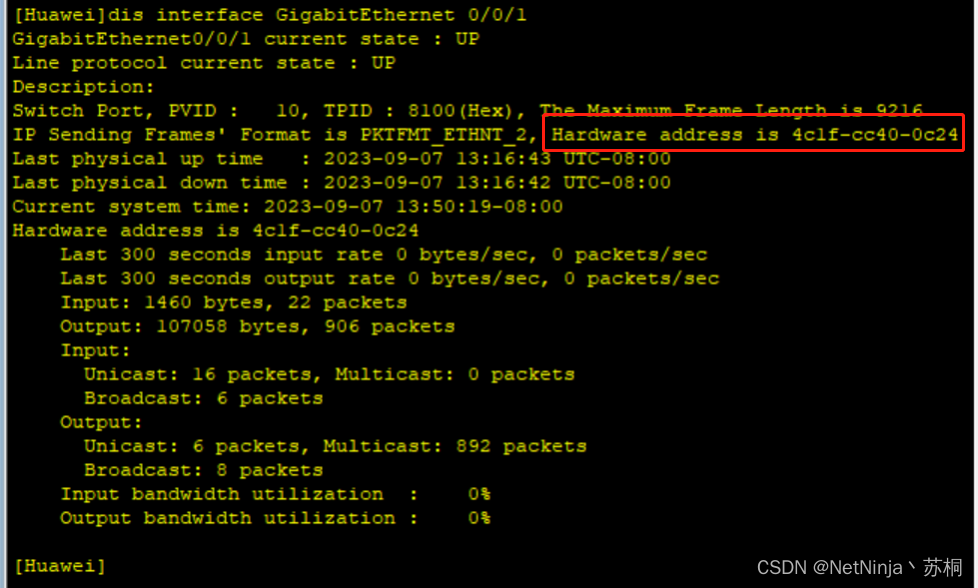

查看接口MAC地址

display interface interface-type interface-number
显示信息中的Hardware address即为该接口的MAC地址

在这里插入图片描述

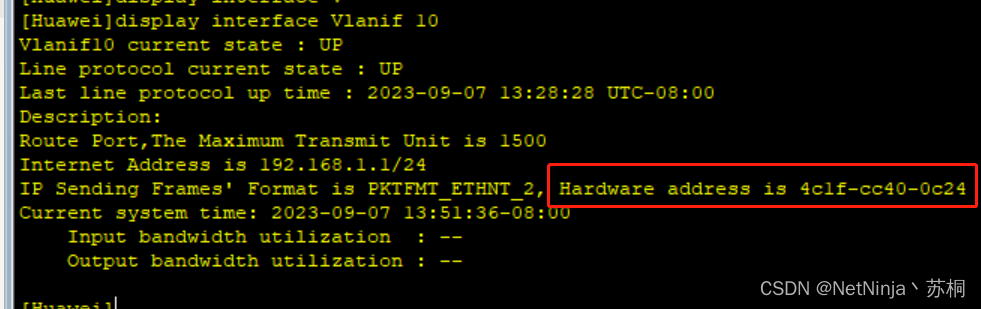

查看vlanif的MAC地址

display interface vlanif vlan-id
显示信息中的Hardware address即为该VLANIF的MAC地址

在这里插入图片描述

查看MAC地址表项的统计计数

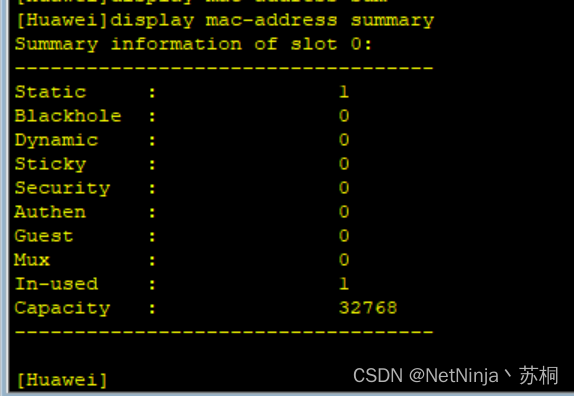

display mac-address summary
  • Static：静态MAC地址数量，指已手动配置在设备上的MAC地址数量。
  • Blackhole：黑洞MAC地址数量，指设备中被设定为黑洞的MAC地址数量，这些地址将被丢弃而不进行转发。
  • Dynamic：动态MAC地址数量，指通过学习而得到的MAC地址数量。
  • Sticky：粘滞MAC地址数量，指通过端口粘滞功能配置的MAC地址数量。
  • Security：安全MAC地址数量，指通过端口安全功能配置的MAC地址数量。
  • Authen：认证MAC地址数量，指通过端口认证功能配置的MAC地址数量。
  • Guest：访客MAC地址数量，指通过访客功能配置的MAC地址数量。
  • Mux：多播MAC地址数量，指通过多播功能配置的MAC地址数量。
  • In-used：正在使用的MAC地址数量，指当前设备中正在使用的MAC地址数量。
  • Capacity：MAC地址容量，指当前设备最大支持的MAC地址数量。在这个例子中，设备的容量是32768。
    在这里插入图片描述
