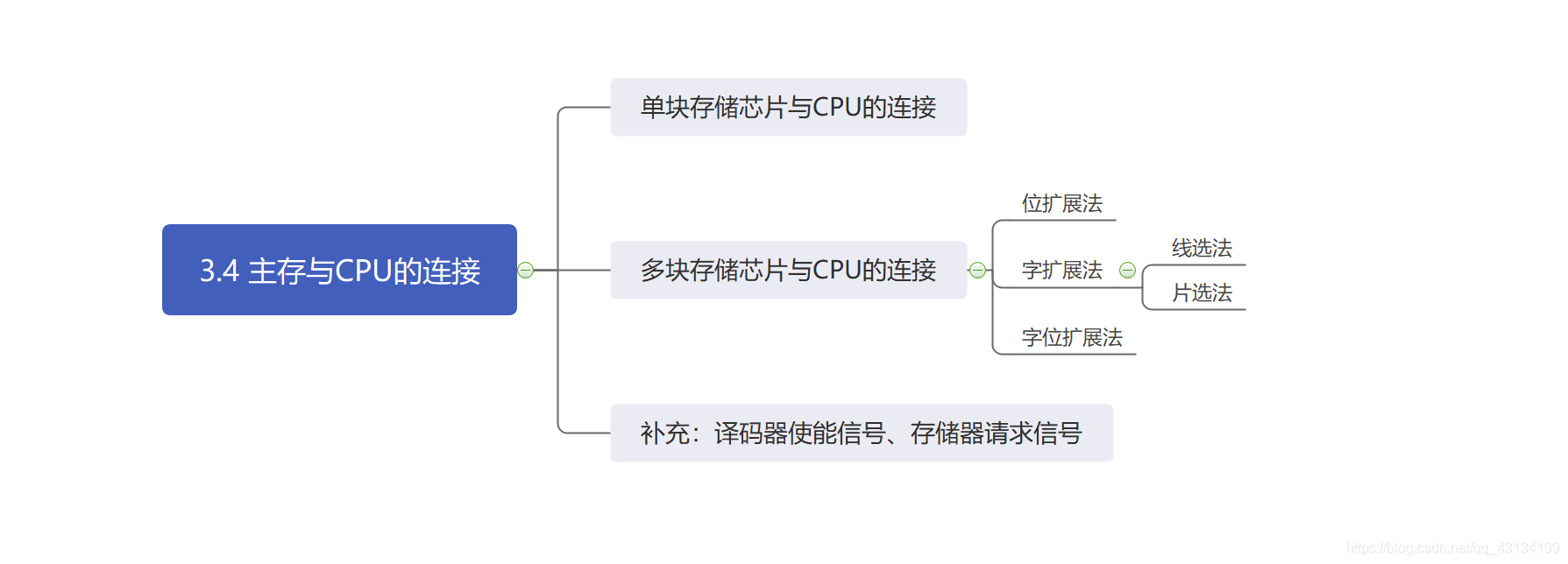

【计组】3.4 主存储器与CPU的连接

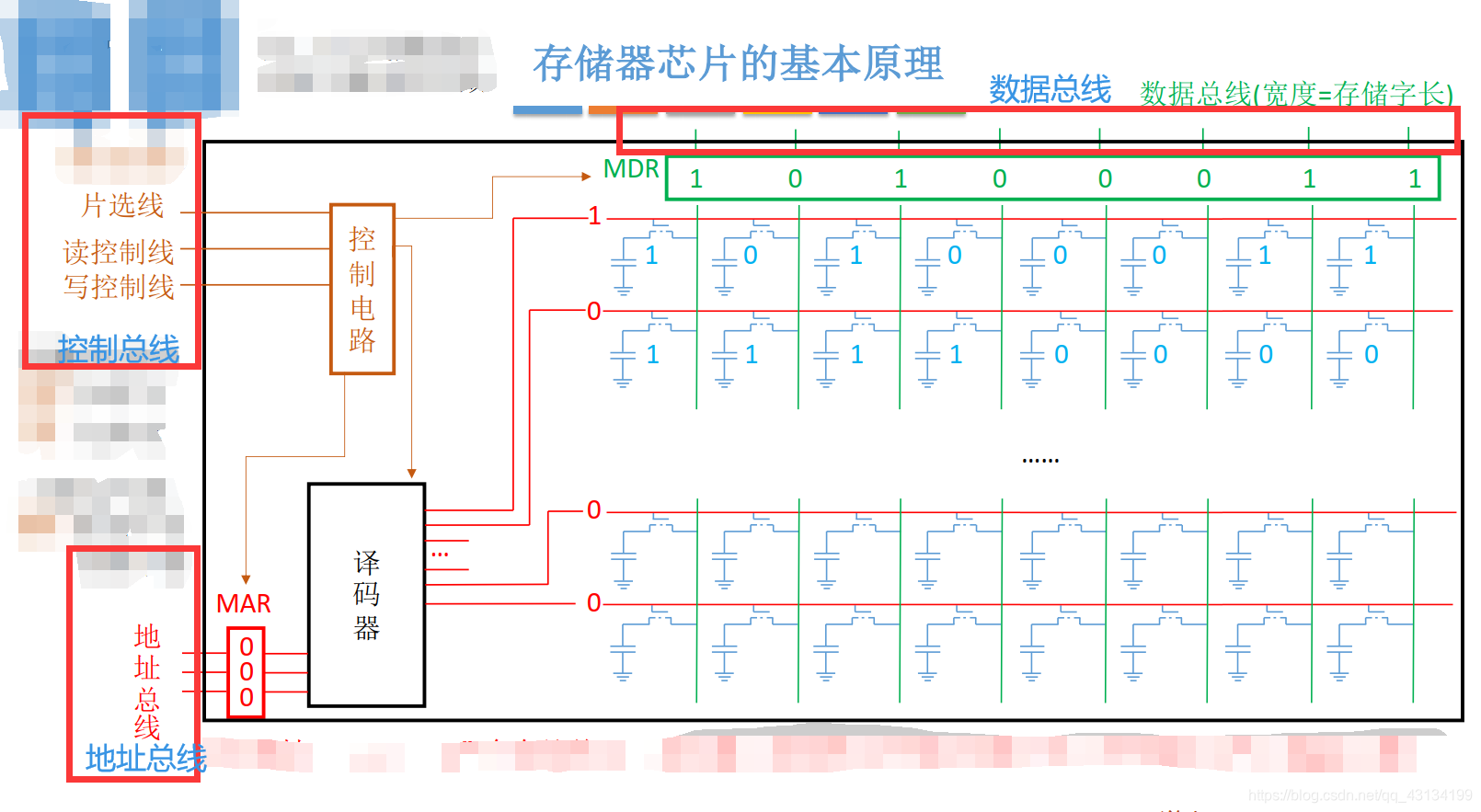

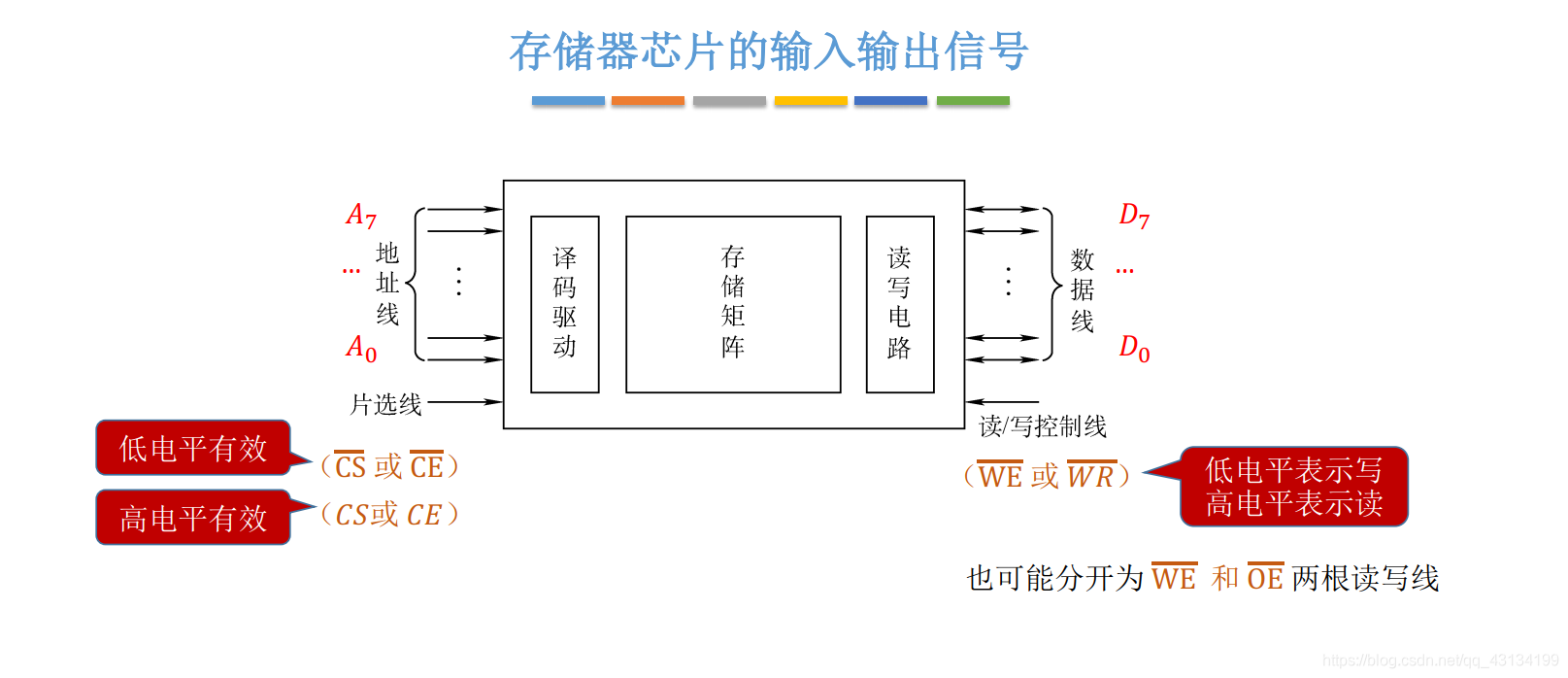

· 一块存储芯片与外部通过控制总线、数据总线、地址总线进行数据交换

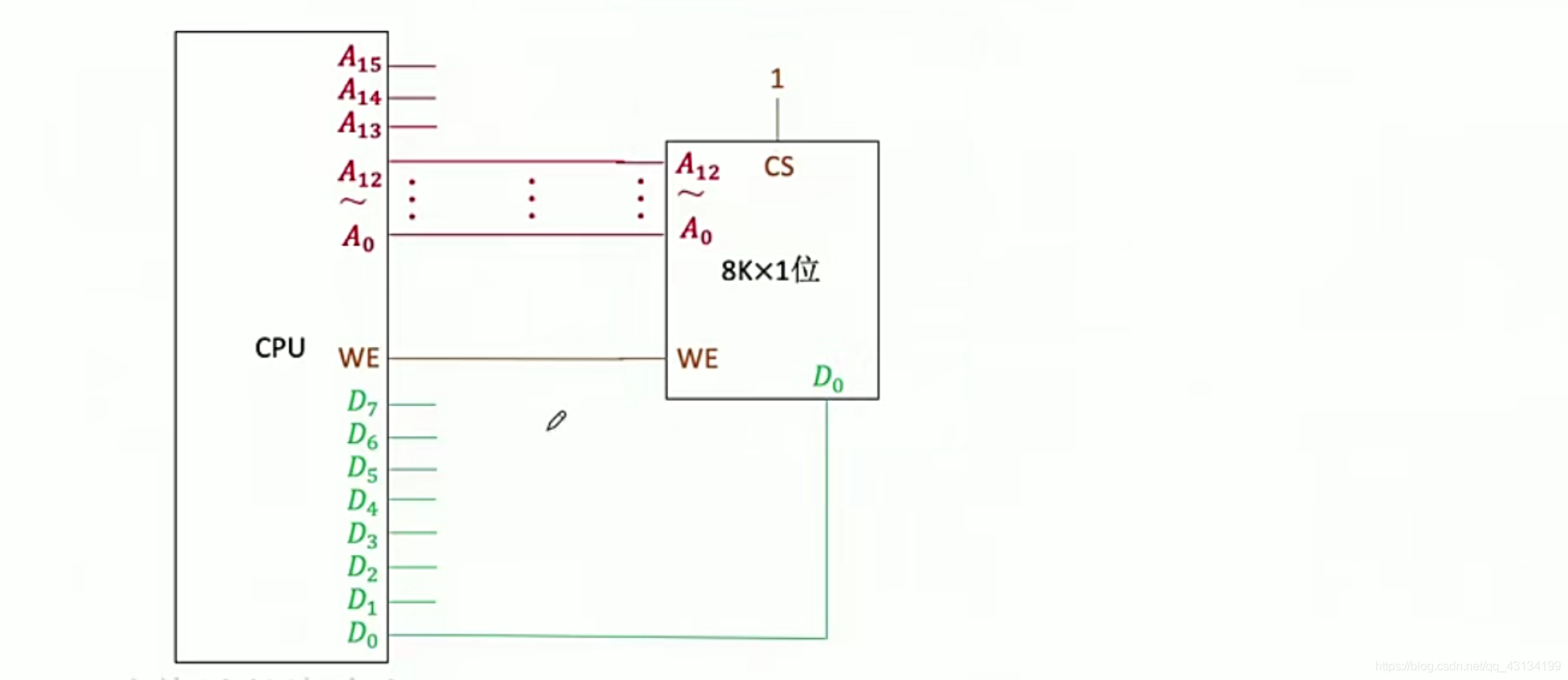

单块存储芯片与CPU的连接

· 如上图，存储芯片8K *1位，即主存存储字长1 bit，主存存储单元2的13次方个
· 13跟地址线A与CPU的16根地址线中的13根地址线接头相连；
· 写使能线WE与CPU的控制线中的写使能线相连
· 1跟数据线D与CPU的8根数据线中的一根相连；
· 片选线CS，由于只有这一个存储芯片与CPU相连接，所以只需要直接给片选线加高电平信号就行
· CPU的最大能力是64K * 64位 ，可以看到只连接这一个存储芯片时，CPU的能力没有被充分利用；不论是机器字长还是地址空间

多块存储芯片与CPU的连接

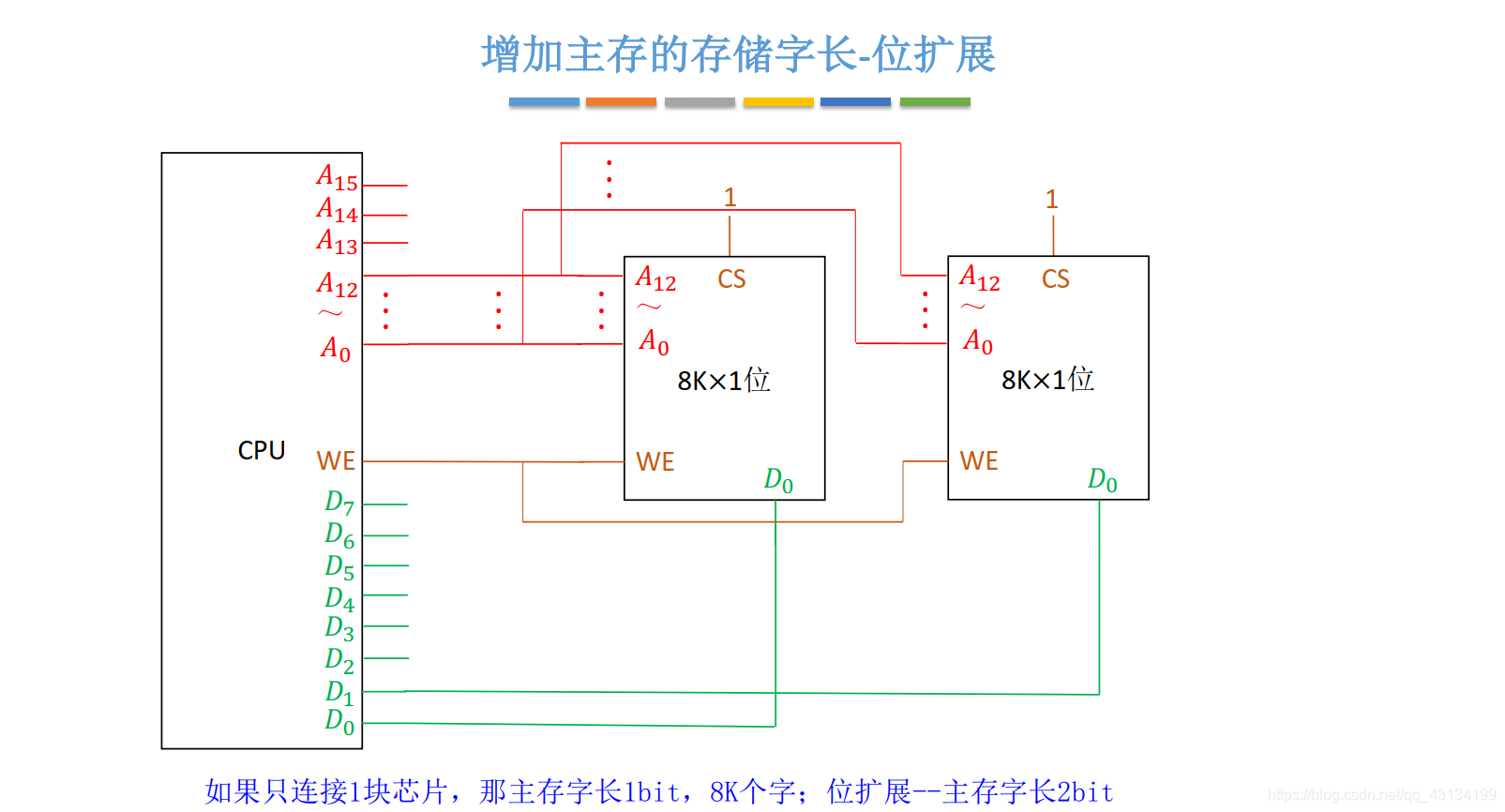

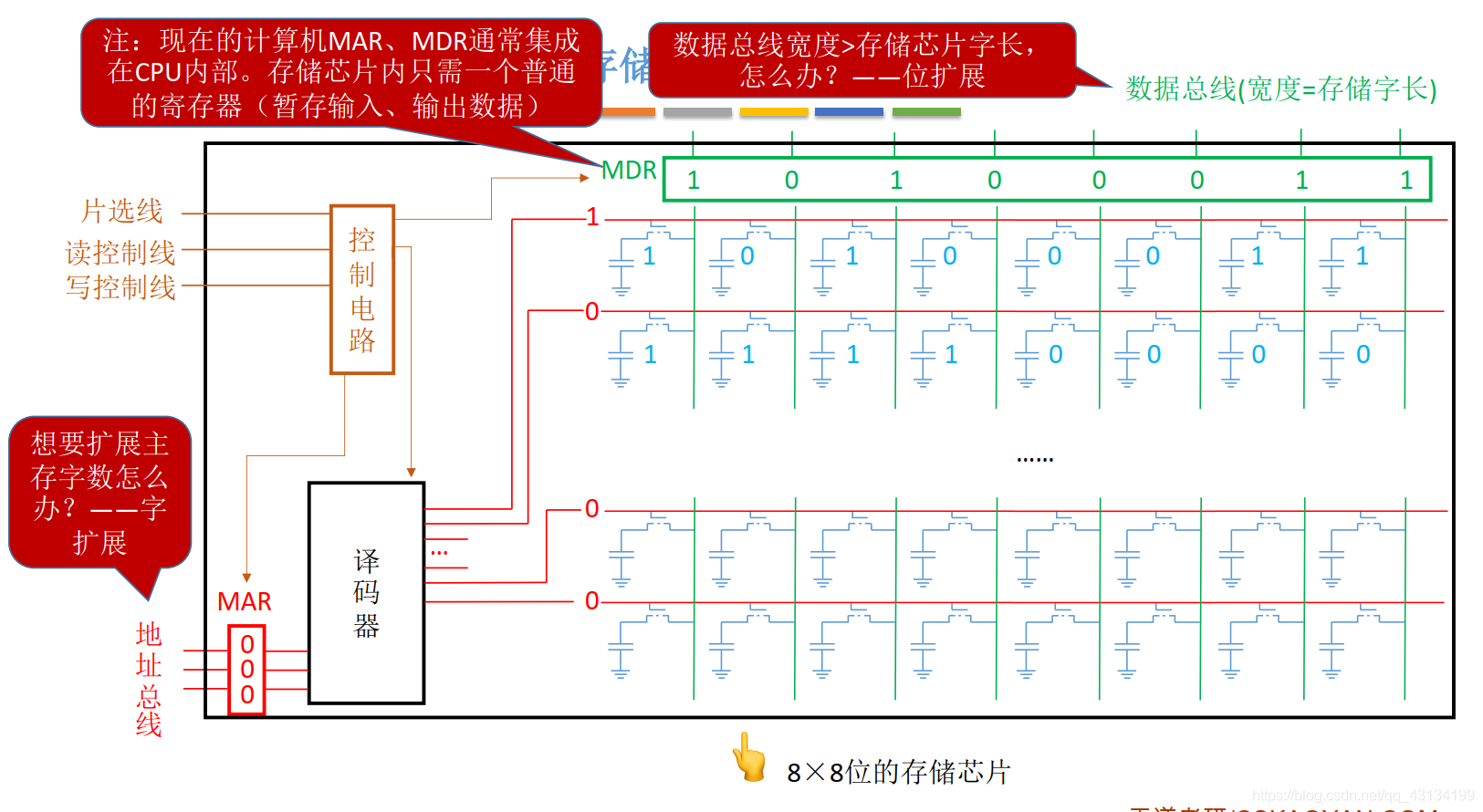

位扩展法

· 给2个芯片的片选线CS同时加上高电平，则它俩同时工作
· CPU将地址信息同时送给图上的2个芯片，一次性传2bit信息到CPU

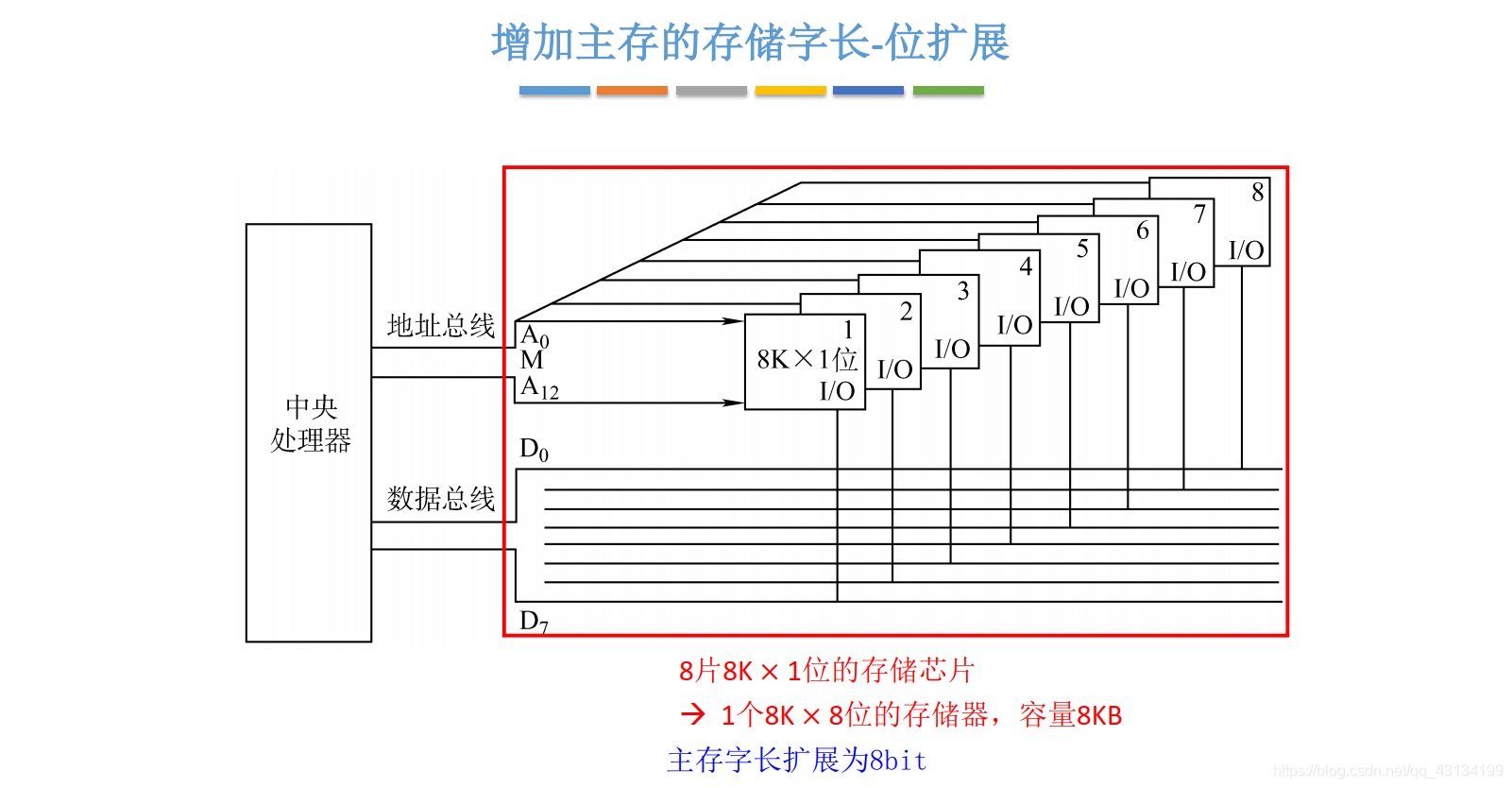

· 为了充分利用CPU的机器字长，可以用上述方法连接8个相同的存储芯片，如下图

· 注：地址信息是同时送给这8个芯片，并且这8个芯片的片选线CS都是直接接高电平，因为它们要同时工作吖~
· 个人觉得：这样存储信息会不会不方便？
