BGP-OSPF-双点双向重发布环路

BGP环路与AS_PATH
最新推荐文章于 2025-05-19 07:30:00 发布
最新推荐文章于 2025-05-19 07:30:00 发布
阅读量8.4k 收藏 16
点赞数 4
CC 4.0 BY-SA版权
分类专栏： 在校大三学生 CCIE
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43166593/article/details/83618957
本文探讨了在使用mpsl-vpn-hub-spoke架构实现分公司与总公司的网络连接时，如何通过特定的BGP配置导致路由环路的问题。详细分析了在R1、R2上配置vrf-A、vrf-B并启用allowas-in参数，以及在R3、R4上进行BGP-OSPF重发布时，由于AS_PATH属性的特殊处理可能引发的环路现象。并提出了利用community属性和tag路由标签来解决这一问题的方法。

在这里插入图片描述
配合mpsl-vpn-hub-spoke分公司到总公司实现备份，当打破BGP的aspath属性时，会出现环路。
1、环路的形成：在R1、R2上同时定义vrf-A、vrf-B处在BGP-AS-1中，将f0/1划入vrf-A，将f1/0划入vrf-B；
R1、R2两个vrf接口分别与R3、R4（处在BGP-AS-100）建立EBGP邻居，其中VRF-B与R3、R4配置allowas-in使 ，让AS-1的路由可以回流到AS-1；
在R3、R4上进行BGP-OSPF双点双向重发布，并在R1的vrf-A空间中宣告一条8.8.8.8/32的路由，该路由会给ebgp邻居R3，R3会给邻居R4，同时R3会重发不到OSPF-100中传给R4的OSPF，R4的就会有两条路由，一条是OSPF的OE2路由，一条是IPBG路由，因为R4上也有双向从发布，所以OE2的8.8.8.8路由会重发布到BGP-100中，由于是重发布的路由，ASPASH值为空，而原有的BGP路由ASPATH中有1、i，所以会选择ASPTH为空的8.8.8.8路由，该路由也会传递给R3，R3同理也会优选ASPTH为空的8.8.8.8路由，这样R3去往8.8.8.8
的路由的下一跳为R4，但是的8.8.8.8路由来自R3，就会产生暂时性的环路，当R4发现8.8.8.8没有了来源就会重新选择来自R3的BGP路由，但是又会重发布，如此往复循环。

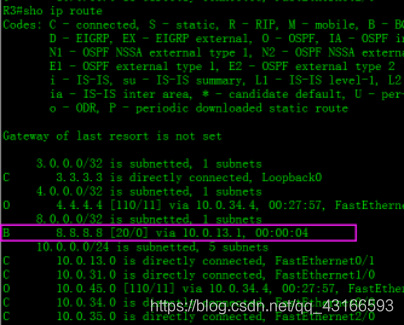

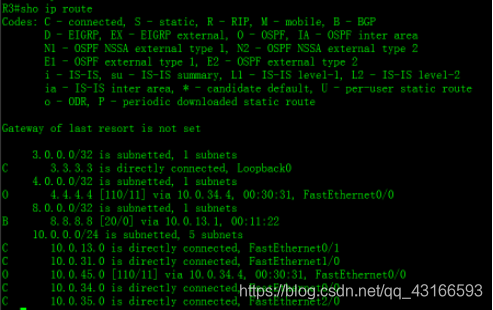

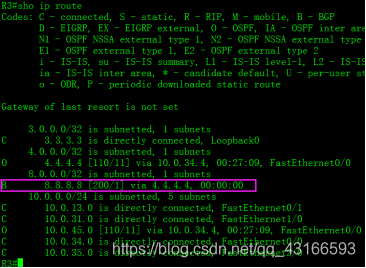

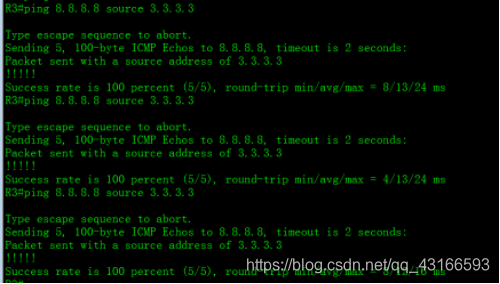

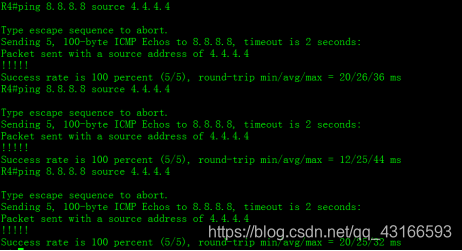

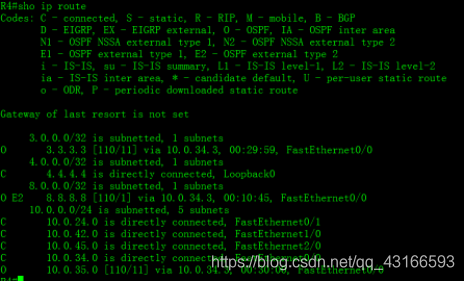

环路路由表：
在这里插入图片描述
在这里插入图片描述

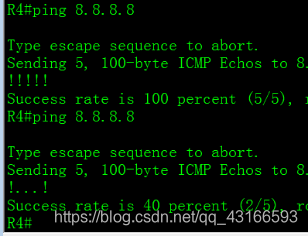

R4上出现瞬时不可达现象：
在这里插入图片描述

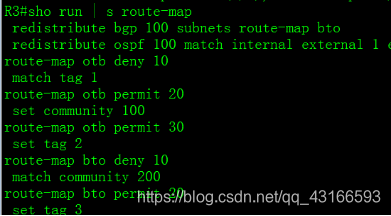

解决方法（配置）：利用commuity属性和tag路由标签
R3：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

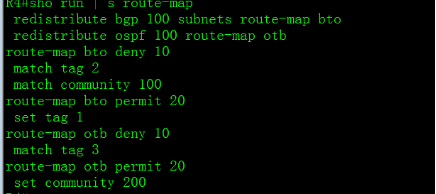

R4：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
