ArcGIS图像配准技巧：配准获取中国气候区分布数据（附练习数据下载）

1

实验背景

为了能够对不同来源的地理数据进行可视化、数据分析、必须保证每个数据的坐标统一。ArcGIS提供了多种方法来解决数据由于缺失或不统一的坐标系统的问题。

2

实验目的

本实验将不带地理坐标系的图片与带坐标系的矢量数据进行校正，并可视化得到中国气候区分布矢量数据。

文末有练习数据下载。

3

操作步骤

（1）打开ArcMap，将“行政边界”数据和“中国气候区.png”加载到ArcMap视图窗口中，如图1所示。图中：“行政区边界”是带有坐标系的矢量数据（坐标为：GCS_WGS_1984），“中国气候区.png”是网上下载的中国气候区分布图片。
图1加载矢量空间校正数据

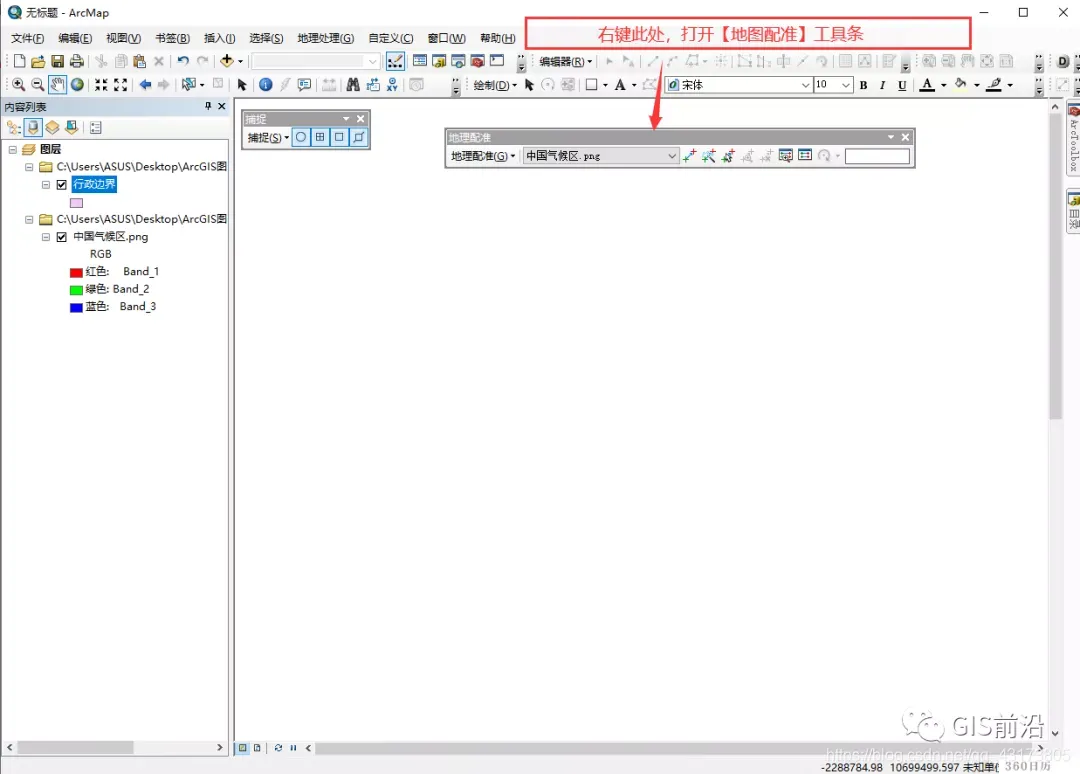

（2）在菜单空白处右键，加载【地图配准】工具条（图2）。
图2加载地图配准工具条

（3）单击【地图配准】工具条中的【自动校正】，取消勾选“自动校正”对话框（图3）。因为“自动校正”是强制性变换方法，容易造成图片校正前后发生严重扭曲和错位等，不建议使用该方法。
（4）单击【空间校正】工具条中的【添加控制点】，此时鼠标变为“十字型”即可以开始添加“控制点”。添加控制点时需要注意尽量选择待配准的图片的“明显拐点或标志性地物”（图4）。
（5）本实验添加了4个控制点，并点击【查看链接表】，链接表列出了待校正图片（“中国气候区”）到目标图层的控制点对应关系，这时要尽量保证残差越小越精准（图5）。
图5查看链接表

（6）单击【地图配准】工具条中的【自动校正】，即可显示校正后的效果（图6）。
图6校正后效果图

（7）单击【地图配准】工具条中的【更新显示】——【校正】，设置校正后的图片的保存路径及文件名（图7），得到最终校正后的结果。
图7保存校正后结果

（8）得到校正后的图片（带有真实坐标系），即可开始进行矢量化操作（此处矢量化前期的操作如数据库、要素集、要素类等操作略）。开始对“中国气候区”面要素进行编辑。点击【编辑器】——【开始编辑】——“创建要素”，根据校正后的图片进行矢量化操作（图8）
图8校正后结果开始矢量化

（9）根据校正后图片依次对不同类型气候区进行矢量化操作后，点击【保存编辑】——【停止编辑】，即可得到“中国气候区”矢量数据（图9）。图中左边显示的矢量化结果仅起到示意作用，故矢量化时不时特别的准确，见谅！
图9矢量化

4

注意事项

待校正图片的分辨率尽量要高，以确保校正后的数据能够满足工作需要。由于本实验仅作为示例，所选的图片分辨率质量较差，所以校正后的结果仅供参考。

• END -
