大疆无人机航测实测教程：航线规划、像控点布设、刺点、成图（附航测练习数据下载）

本篇的主要目的是为了帮助初学者，简单易懂的学习大疆无人机航测的具体流程和操作方法。将真实案例，实测数据提供给大家用来研究。

无人机航测具有机动灵活、高效快速、作业成本低、适用范围广、生产周期短等特点。近年来，无人机行业发展迅猛，随之衍生的新兴行业对传统行业产生强大冲击。在农林植保、电力巡线、空中监察、影视航拍、航空测绘、公安反恐、高速巡检、无人机编队表演等广泛应用。

作为传统测绘从业者，深知测绘行业之艰辛。希望通过本篇的学习，能够帮助大家在野外作业时减轻工作量，加快作业效率。时代在进步，科技在发展。我愿意和大家一起到中流击水，浪遏飞舟。

无人机航测系统配置及流程图（多旋翼版）

1

外业子系统

补充说明：Altizure软件及其网站因为公司运营原因已在2020年底正式关闭，软件依然可以使用但是不再更新，未下载的可以在网上搜索到免费安装包。
2

内业子系统

3

航测流程图

制定飞行计划

现场踏勘及航线规划

实施飞行

像控点采集

外业成果检查与处理

内业出正射影像、三维模型
测区概况

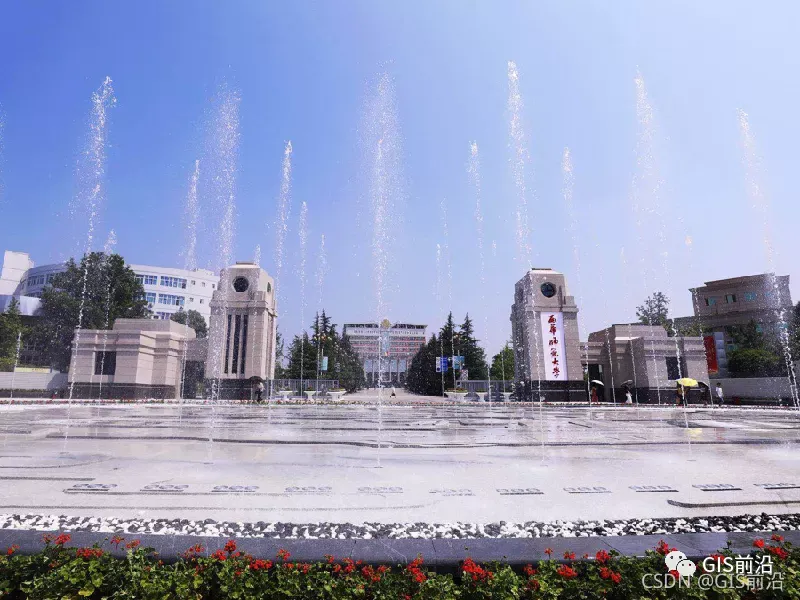

测区对象为西华师范大学新校区一期，范围包括校门、美术楼、图书馆、教学楼、办公楼、化工楼、校医院、篮球场。

南充市位于四川盆地东北部，地处嘉陵江中游，介于北纬30°35’_{31°51’，东经105°27’}106°28’之间，西华师范大学就座落于南充市郊的西山脚下。西华师大新校区是世纪之交时学校征地所建，由同济大学建筑设计研究院规划与设计，占地2000余亩，建筑面积90余万平方米。

航线规划

1

航线规划软件介绍

图片Altizure深圳珠科创新技术有限公司开发的一款免费的实景三维建模软件，具有自动规划航线功能。因为公司运营的问题，软件不再更新，网站也已关闭，需要的朋友可以在网上下载旧版本继续使用。推荐大家使用另外的免费航线规划软件 Pix4dcapture、航飞精灵、DJI GS PRO等，操作流程和设置大同小异，可以参照以下操作。

2

航线参数设置

2.1范围线

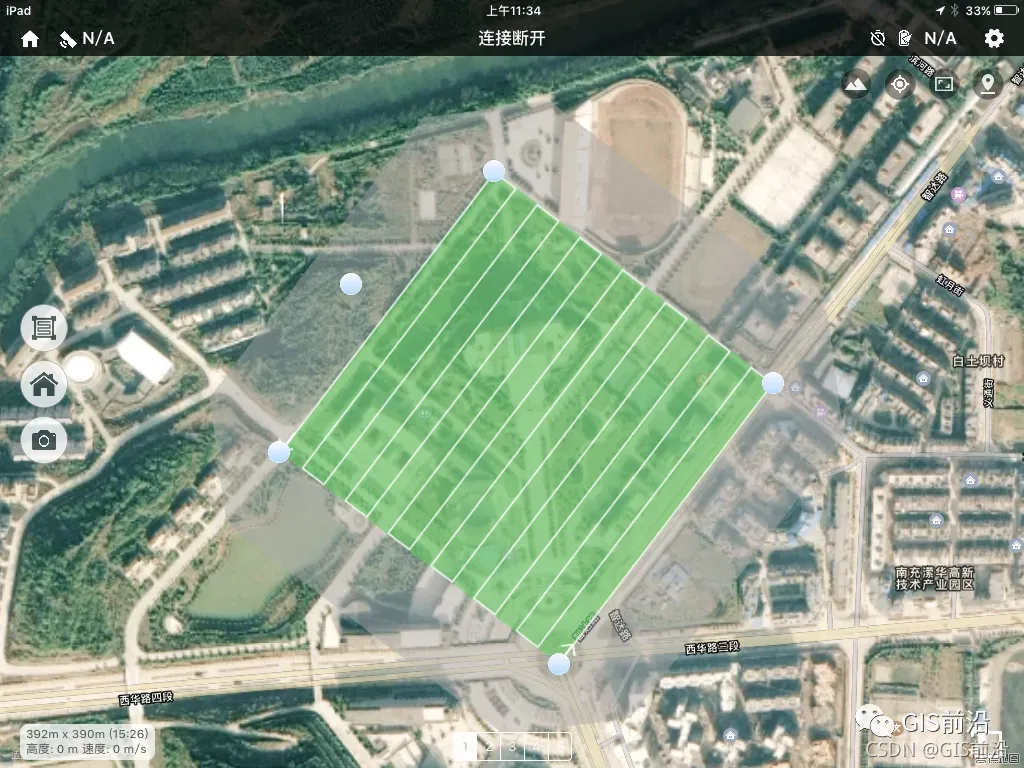

图片此次测区范围为392m x 390m,平均高程约为245m。使用Altizure航线规划软件ios版，此版本还具有导入kml功能，将测区的kml导入APP，能够更合理的规划航线，节省电量等。

2.2飞行高度

图片测区相对高差在40米左右，为了保证飞行安全和满足精度要求，将飞行高度设置为100米
