单臂路由、子接口、DHCP

一、重点：

单臂路由 子接口

1、路由器三层物理接口无法处理携带VLAN Tag的数据帧，因此交换机上联路由器的接口需配置为Access。（脱掉标签就可以）

2、子接口（Sub-Interface）子接口同物理接口一样可进行三层转发。 子接口还可以终结携带VLAN Tag的数据帧。

3、一个物理接口可以配 4096个子接口。

4、dot1q termination vid命令 用来表示子接口要处理哪一个vlan,并且终结tag。不能缺省！

5、开启子接口的arp broadcast（arp 广播功能），不能缺省（尤其是华三和华为）！

DHCP

1、中小型，放在核心交换机，大型需要DHCP服务器。

2、两种配置方式

在接口下配置：

1、不用配地址池                     //接口下不配地址池，在该接口ip的网段内，除了该ip都要分出去

2、不用配网关                        //直接使用接口的网关

3、不用配网段                        //直接使用该地址ip的网段

4、DNS                                   //dhcp server lease day 0 hour 12 minute 0

5、租期                                   // dhcp server dns-list 114.114.114.114

6、采用接口下配置dhcp           // dhcp select interface

全局配置方式：

1、地址池

2、网关

3、网段（地址池的取值范围）

4、DNS

5、租期

6、在接口上使用dhcp（进入接口）               // dhcp select global

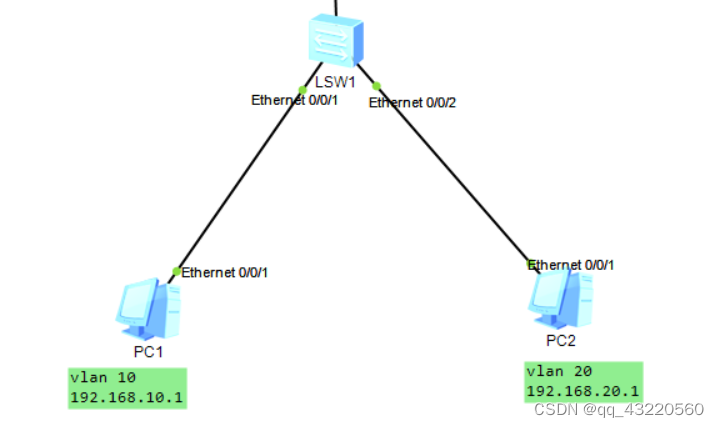

二、在三层交换机上配置DHCP

在三层交换机（有路由功能）上配置dhcp，必须在vlanif 下，因为dhcp是ip协议，三层的，所以必须在vlanif里配置

打印机等需要固定地址的设备，可以用dhcp绑定功能。

#
vlan batch 10 20

#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select interface
 dhcp server lease day 0 hour 12 minute 0
 dhcp server dns-list 114.114.114.114
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select interface
 dhcp server lease day 0 hour 12 minute 0
 dhcp server dns-list 114.114.114.114

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20

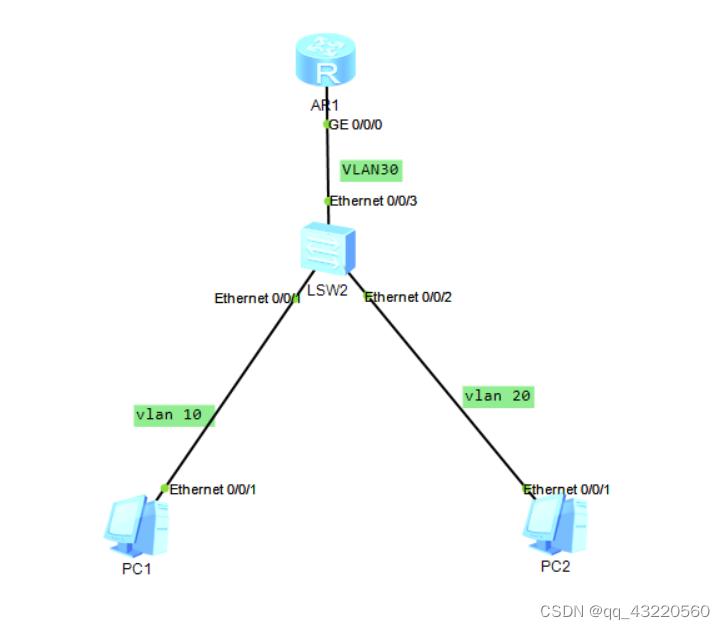

三、在路由器上配置全局DHCP（单臂路由）



AR1

#
dhcp enable                                                       //全局打开dhcp

#

ip pool vlan10                                                   //建地址池  vlan10 只是名字
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 lease day 0 hour 12 minute 0
 dns-list 114.114.114.114

#
ip pool 20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 lease day 0 hour 12 minute 0
 dns-list 114.114.114.114

#
interface GigabitEthernet0/0/0.10                        //进入子接口
 dot1q termination vid 10                                 //点1q终结 vid,子接口要处理哪一个vlan,并且终结tag
 ip address 192.168.10.254 255.255.255.0         //配置ip
 arp broadcast enable                                         //开启广播
 dhcp select global                                              //在接口下配置全局dhcp
#
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 192.168.20.254 255.255.255.0
 arp broadcast enable
 dhcp select global

LSW2

#
undo info-center enable
#
vlan batch 10 20

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20
