这篇博客介绍了HSI和CIE-Lab两种颜色空间，以及它们与RGB模型的关系。HSI模型更符合人类视觉感知，其中H表示色调，S表示饱和度，I表示亮度。CIE-Lab颜色空间是一种设备无关的模型，L代表亮度，a和b分别代表色彩的绿红和蓝黄分量。文中还提供了RGB到HSI和Lab的转换公式，并展示了图像通道提取的实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一张彩色图像是由R、G、B三个通道组成，所以首先需要将彩色图像分为三个通道的图像。
以下是对猫图进行单通道提取得到的图像。
在这里插入图片描述

HSI颜色空间

HSI[Hue-Saturation-Intensity（Lightness），HSI或HSL]颜色模型用H、S、I三参数描述颜色特性，其中H定义颜色的频率，称为色调；S表示颜色的深浅程度，称为饱和度；I表示强度或亮度。
当人观察一个彩色物体时，用色调、饱和度、亮度来描述物体的颜色。色调是描述纯色的属性（纯黄色、橘黄或者红色）；饱和度给出一种纯色被白光稀释的程度的度量；亮度是一个主观的描述，实际上，它是不可以测量的，体现了无色的强度概念，并且是描述彩色感觉的关键参数。而强度（灰度）是单色图像最有用的描述子，这个量是可以测量且很容易解释。则将提出的这个模型称作为HSI（色调、饱和度、强度）彩色模型，该模型可在彩色图像中从携带的彩色信息（色调和饱和度）里消去强度分量的影响，使得HSI模型成为开发基于彩色描述的图像处理方法的良好工具，而这种彩色描述对人来说是自然而直观的。
HSI模型是美国色彩学家孟塞尔（H.A.Munseu）于1915年提出的，它反映了人的视觉系统感知彩色的方式，以色调、饱和度和强度三种基本特征量来感知颜色。
HSI模型与RGB模型关系
彩色图像可以采用RGB或HSI等颜色模型来描述，它们之间存在着严格的数学关系，可以相互转换。实际应用时，应该根据需要选择适当的颜色模型。
HSI颜色模型中的H分量是确定颜色的主要因素，当它发生变化时色调值也将变化；S分量越大（接近1），颜色越纯，S分量越小（接近0），颜色越接近纯灰色。由此可见，与RGB颜色模型相比，HSI颜色模型比较符合人眼对景物颜色的感知。

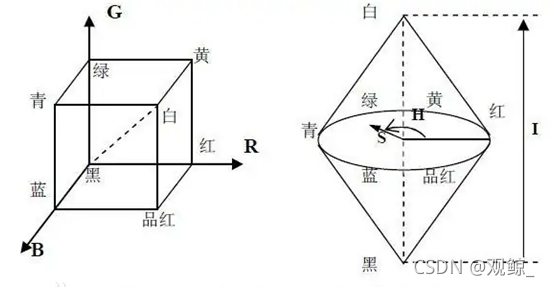

RGB模型与HSI模型比较
HSI模型与RGB模型转换关系

给定一幅RGB彩色格式图像，每个RGB像素的H分量可用下式得到：
在这里插入图片描述
其中，

饱和度分量由下式给出：

在这里插入图片描述
最后，亮度分量由下式给出：

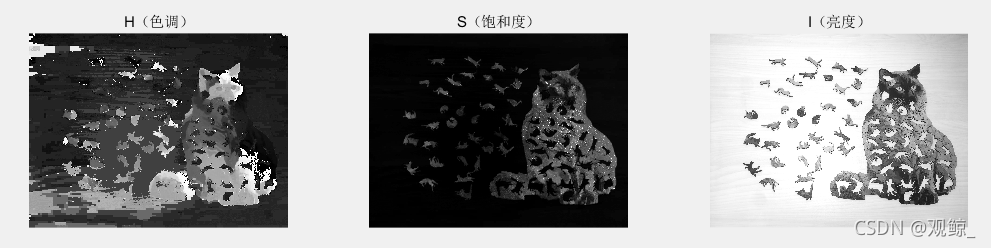

采用上式将RGB图像转为HSI图像
在这里插入图片描述

四、 CIE-Lab颜色空间

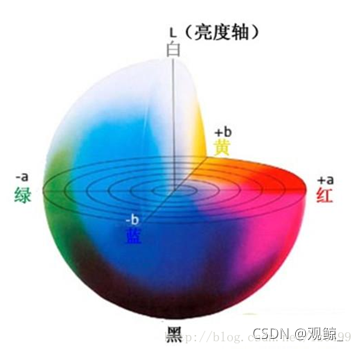

同RGB颜色空间相比Lab是一种不常用的色彩空间。它是在1931年国际照明委员会（CIE）制定的颜色度量国际标准的基础上建立起来的。1976年，经修改后被正式命名为CIELab。它是一种设备无关的颜色系统，也是一种基于生理特征的颜色系统。这也就意味着，它是用数字化的方法来描述人的视觉感应。Lab颜色空间中的L分量用于表示像素的亮度，取值范围是[0,100],表示从纯黑到纯白；a表示从红色到绿色的范围，取值范围是[127,-128]；b表示从黄色到蓝色的范围，取值范围是[127,-128]。下图所示为Lab颜色空间的图示；

在这里插入图片描述
RGB转Lab颜色空间

RGB颜色空间不能直接转换为Lab颜色空间，需要借助XYZ颜色空间，把RGB颜色空间转换到XYZ颜色空间，之后再把XYZ颜色空间转换到Lab颜色空间。

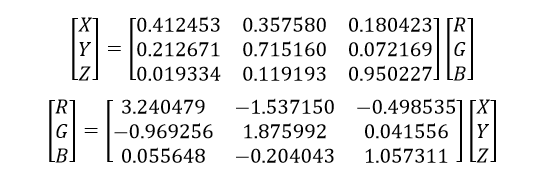

（1） RGB到XYZ颜色空间有如下关系：
在这里插入图片描述

仔细观察式(1.7)，其中在这里插入图片描述
各系数相加之和为0.950456，非常接近于1，我们知道R/G/B的取值范围为[ 0,255 ]，如果系数和等于1，则X的取值范围也必然在[ 0,255 ]之间，因此我们可以考虑等比修改各系数，使其之和等于1，这样就做到了XYZ和RGB在同等范围的映射。这也就是为什么代码里X,Y,Z会分别除以0.950456、1.0、1.088754。

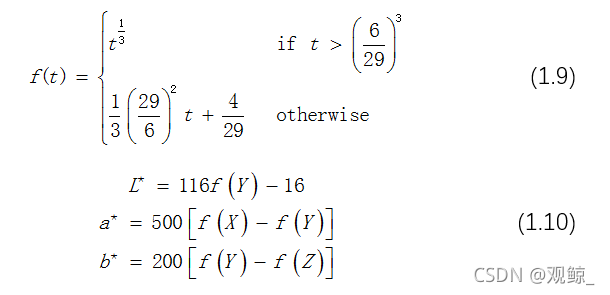

（2） XYZ颜色空间到Lab颜色空间的转换
在这里插入图片描述
上面两个公式中，L*，a*，b*是最终的LAB色彩空间三个通道的值。X，Y，Z是RGB转XYZ后计算出来的值，Xn，Yn，Zn一般默认是95.047，100.0，108.883。

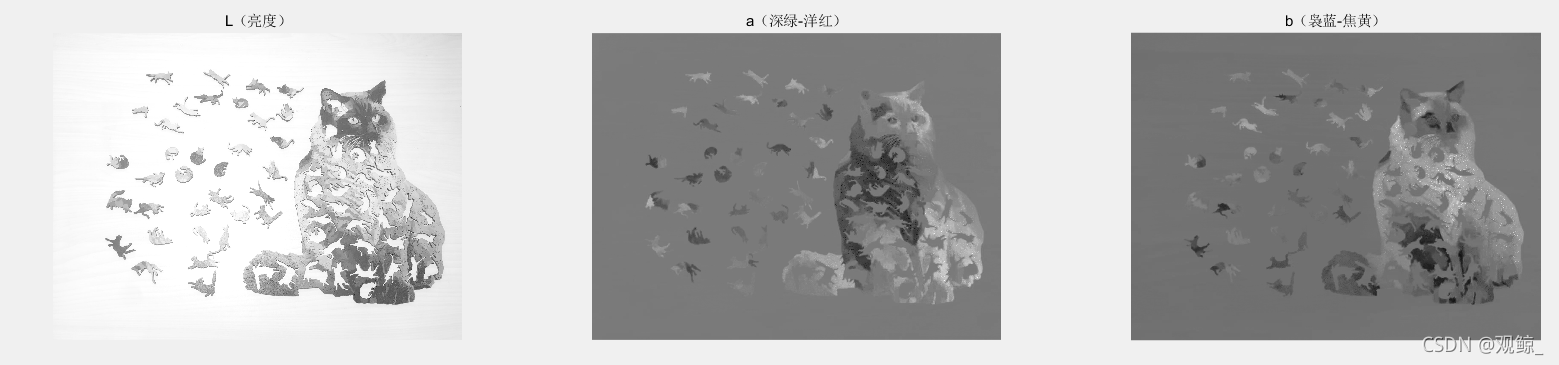

上图展示了将原图转换到Lab色彩空间后，单通道结果。从左到右依次是L通道、a通道、b通道。其中L通道代表亮度通道，L单通道图像与gray图像结果相似。a通道在深绿部分的值最低，洋红部分值最高。

主程序

path='D:\cat.jpg';
%% RGB
I=imread(path);
figure();
subplot(231);
imshow(I);%显示原始彩色图像title('原始图像');
gray = rgb2gray(I);
r = I(:,:,1);  %通道R
g = I(:,:,2);  %通道G
b = I(:,:,3);  %通道B
% figure();
subplot(232);
imshow(r);title('r');
% figure();
subplot(233);
imshow(g);title('g');
% figure();
subplot(234);
imshow(b);title('b');
%%  HSI颜色空间
iHsi=rgb2hsi(I);
figure();
hsi_H=iHsi(:,:,1);  %色调
hsi_S=iHsi(:,:,2);  %饱和度
hsi_I=iHsi(:,:,3);  %亮度
subplot(131);imshow(hsi_H);title('H（色调）');
subplot(132);imshow(hsi_S);title('S（饱和度）');
subplot(133);imshow(hsi_I);title('I（亮度）');
%%  CIE颜色空间
iLab = RGB2Lab(I);
L=iLab(:,:,1);  %色调
a=iLab(:,:,2);  %饱和度
b=iLab(:,:,3);  %亮度
figure();
subplot(131);imshow(L,[]);title('L（亮度）');
subplot(132);imshow(a,[]);title('a（深绿-洋红）');
subplot(133);imshow(b,[]);title('b（袅蓝-焦黄）');

rgb转hsi程序

function [hsi] = rgb2hsi(rgb)
%UNTITLED3 此处显示有关此函数的摘要
%   此处显示详细说明
rgb=im2double(rgb);
r=rgb(:,:,1);
g=rgb(:,:,2);
b=rgb(:,:,3);

%   H 单位弧度
num=0.5*((r-g)+(r-b));
den=sqrt( (r-g).^2 + (r-b).*(g-b) );
theta=acos(num./(den+eps)); %分母+eps防止为0  acos得到的是弧度
H0=theta.*(g>=b);   %G>=B
H1=(2*pi-theta).*(g<b);  %G<B
H=H0+H1;
% %转成角度
% H=H.*360./(2*pi);

%   S
num=3.*min(min(r,g),b);
S=1-num./(r+g+b+eps);

%   I
I=(r+g+b)/3;

H=(H-min(min(H)))./(max(max(H))-min(min(H)));
S=(S-min(min(S)))./(max(max(S))-min(min(S)));

hsi=cat(3,H,S,I);

end

rgb转lab程序

function [Lab] = RGB2Lab(img)
%UNTITLED 此处显示有关此函数的摘要
%   此处显示详细说明
if nargin == 1     %nargin:输入参数的个数
    img=im2double(img);
    R=img(:,:,1);
    G=img(:,:,2);
    B=img(:,:,3);
end
% if nargin == 1
%     R = double(img(:,:,1));
%     G = double(img(:,:,2));
%     B = double(img(:,:,3));
%
% end
%
% if max(max(R)) > 1.0 || max(max(G)) > 1.0 || max(max(B)) > 1.0
%   R = double(R) / 255;
%   G = double(G) / 255;
%   B = double(B) / 255;
% end

% Set a threshold
T = 0.008856;   % （6/29）^3

[M, N] = size(R);
s = M * N;
RGB = [reshape(R,1,s); reshape(G,1,s); reshape(B,1,s)];

% RGB to XYZ
MAT = [0.412453 0.357580 0.180423;
       0.212671 0.715160 0.072169;
       0.019334 0.119193 0.950227];
XYZ = MAT * RGB;

% Normalize for D65 white point
%   调整x y z的取值范围在[0,255]
X = XYZ(1,:) / 0.950456;
Y = XYZ(2,:);
Z = XYZ(3,:) / 1.088754;

XT = X > T;
YT = Y > T;
ZT = Z > T;

Y3 = Y.^(1/3);

% 网络上说要除以Xn Yn Zn,但是除了以后范围跑了
% X=X./95.047;
% Y=Y./100.0;
% Z=Z./108.883;

% ~XT:举证0 1 取反
fX = XT .* X.^(1/3) + (~XT) .* (7.787 .* X + 4/29);
fY = YT .* Y.^(1/3) + (~YT) .* (7.787 .* Y + 4/29);
fZ = ZT .* Z.^(1/3) + (~ZT) .* (7.787 .* Z + 4/29);

% L = reshape(YT .* (116 * Y3 - 16.0) + (~YT) .* (903.3 * Y), M, N);
L = reshape( 116 * fY - 16.0, M, N);
a = reshape(500 * (fX - fY), M, N);
b = reshape(200 * (fY - fZ), M, N);

if nargout < 2      %nargout:输出参数的个数
  Lab = cat(3,L,a,b);
  % 结果归一化到0-1
  Lab=Lab./255;
end
