CalHypso——用于计算面积高程积分（HI）曲线的ArcGis扩展工具

CalHypso——用于计算面积高程积分（HI）曲线的ArcGis扩展工具

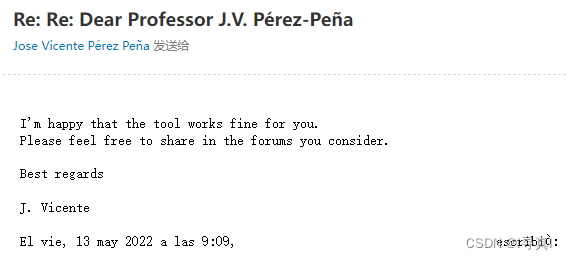

CalHypso早在09年就被 J.V. Pérez-Peña 教授开发出来，此后广泛用于构造地貌的研究中，大大节省了研究人员绘制面积高程积分曲线的时间。笔者是从事构造地貌的一名研究生，在互联网上寻找许久没有找到这款工具，于是联系了 J.V. Pérez-Peña 教授，他向我发送了CalHypso和相关的示例数据，并同意我将其分享出去。感谢J.V. Pérez-Peña教授的慷慨帮助！

使用了该工具发表的成果请标注引用：

J.V. Pérez-Peña, J.M. Azañón, A. Azor. CalHypso: An ArcGIS extension to calculate hypsometric curves and their statistical moments. Applications to drainage basin analysis in SE Spain. Computers & Geosciences, 2009, 35(6): 1214-1223. https://doi.org/10.1016/j.cageo.2008.06.006.

附 J.V. Pérez-Peña 教授的文章：https://doi.org/10.1016/j.cageo.2008.06.006

CalHypso免费获取

百度网盘（永久有效）: https://pan.baidu.com/s/1G5fqK0jIDCoFifMRvQoFhQ?pwd=4f9p 提取码: 4f9p
或者在CSDN上搜索CalHypso，我已将其免费上传

使用方法

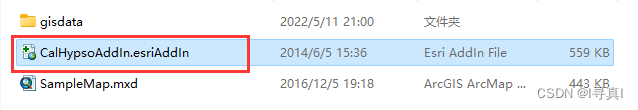

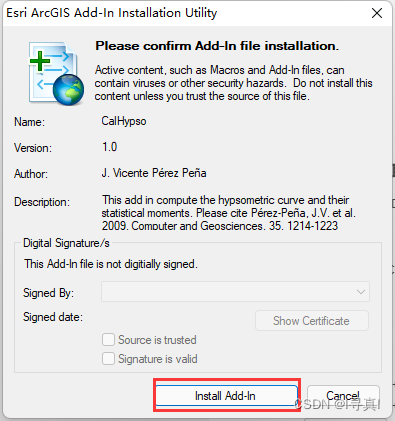

双击解压后文件夹里的CalHypsoAddIn.esriAddIn，安装此插件，直接点击Install Add-in进行安装。

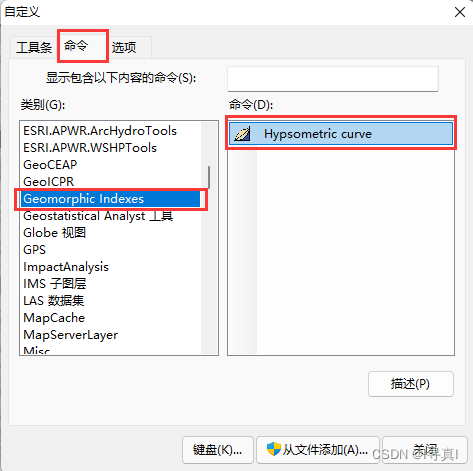

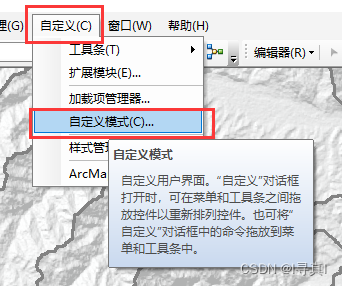

安装成功后打开ArcMap，点击自定义→自定义模式，在命令下方的“类别”里寻找Geomorphic Indexes，右侧的命令“Hypsometric curve“”即是计算HI曲线的工具，之后拖动该命令至ArcMap任何已有的工具条上，如图，我将其拖动在了编辑器上。

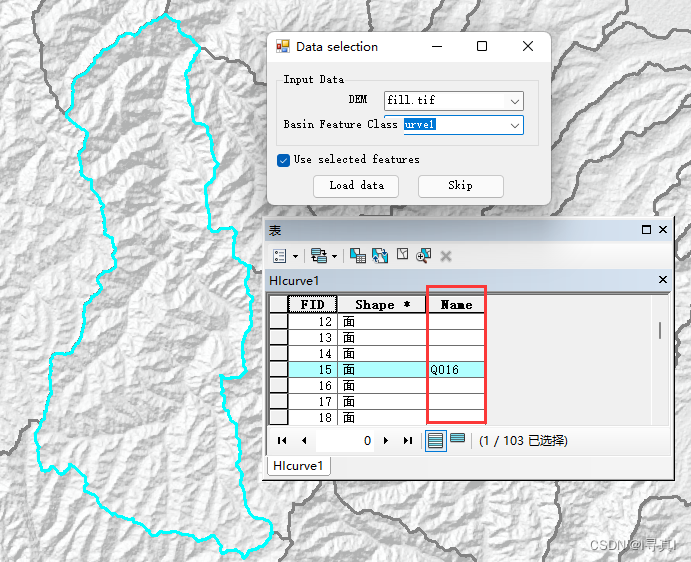

点击该图标，DEM选择填洼后的数据，Basin Feature Class选择流域面要素，下方的Use selected features可勾选可不勾选，选中状态意味着只计算你选中的这些流域（可选择多个流域），但一次性最多只能计算15个流域的HI曲线，不选中就只按顺序计算该要素流域的HI曲线，同样最多15个。注意：流域面要素需添加一个名为“Name”的字符串字段，并赋好名字（可以是中文）。

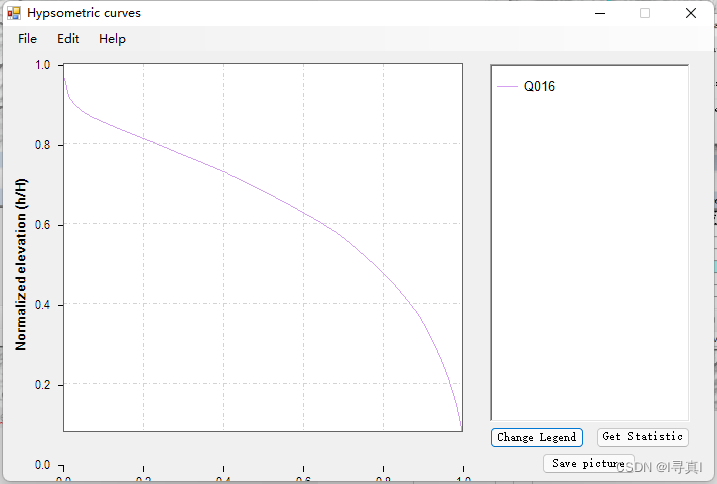

点击Load data，即可计算HI曲线，点击Save picture可导出
