TCS34725使用记录

TCS34725使用记录

1、IIC通信

1、tcs34725硬件通信采用标准的IIC协议；
2、在寄存器读写上需要注意一下，在读写寄存时，需要将地址最高位置1；
I2C_SendByte(reg|0x80);//一般的iic操作寄存器都是直接传入reg

2、配置与数据读取

tcs34725上电后必须进行配置后才能正确读取到数据：

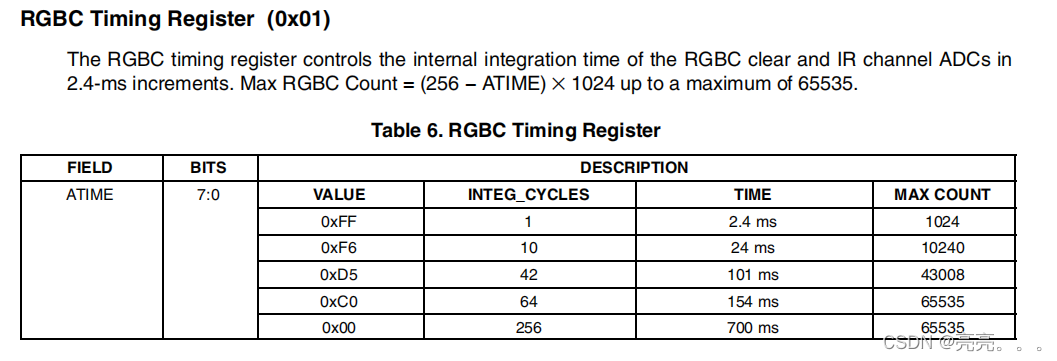

1、设置积分时间 (reg=0x01)

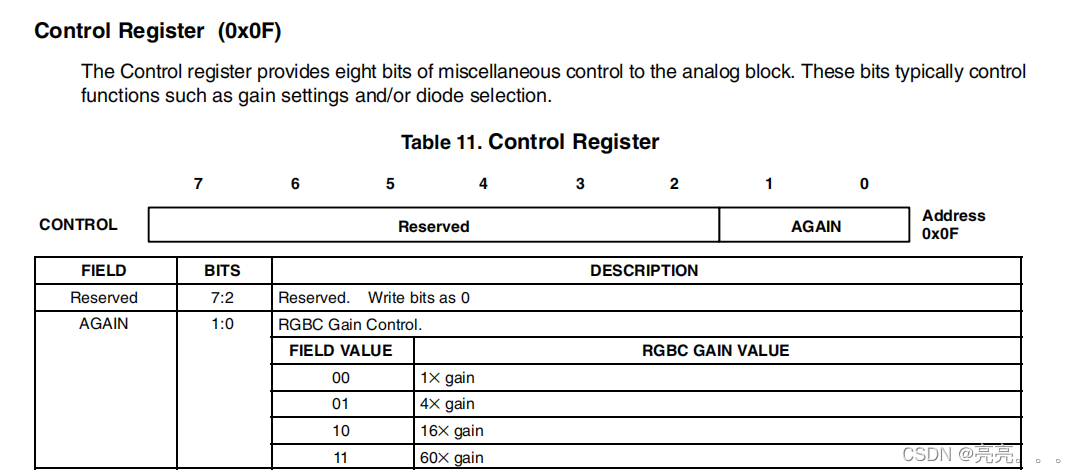

2、设置增益 (reg=0x0F)

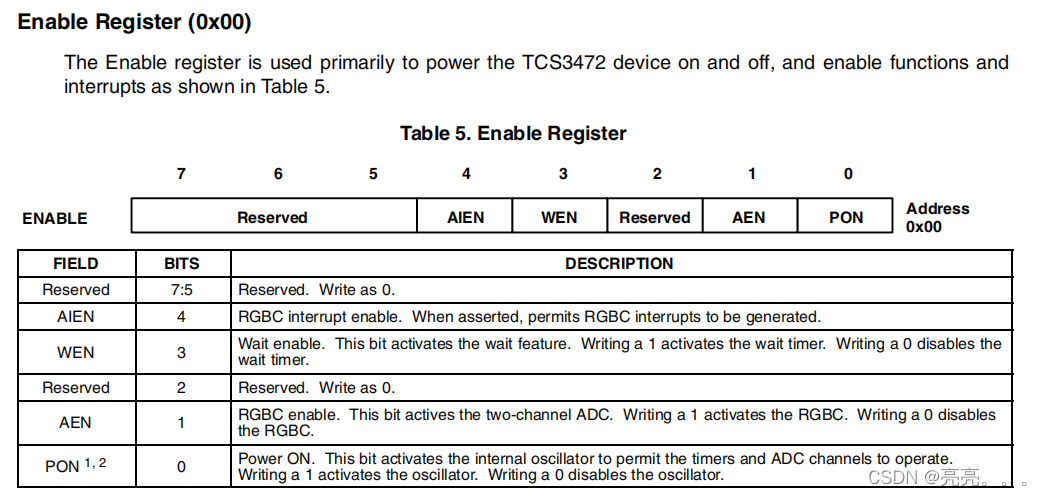

3、使能power和rgbc (reg=0x00)

3、读取原始数据

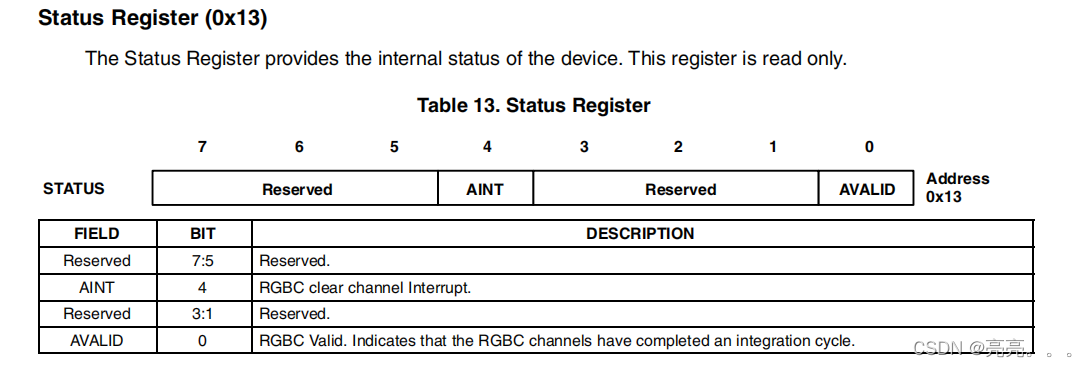

原始数据存储在0x14-0x1B，但是在读取之前最好先读取一下status寄存器（0x13），status寄存器bit0=1时表示RGBC通道已完成了一个集成周期。

3、数据转换

数据转换目前正在测试中，后续投稿。
转换方式参考文章 https://blog.csdn.net/qq_22073113/article/details/130303478

24年1月30号记录
已经参考博客代码将原始数据转为RGB值，有一定的偏差，趋势上是对的。还得要做专门的工装。

4、影响因素

这类型的传感器输出数据是否准确除了传感器本身外，还有其他外界因素干扰。
资料1 -> B站 - 工科男孙老师 -【Arduino百问】为什么我的颜色传感器不准确？颜色传感器的正确使用方法

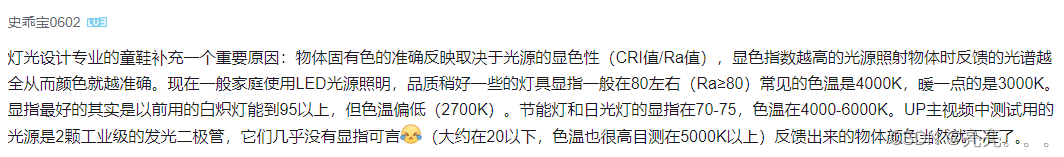

除了视频内容大家可以参考外，这个评论对我帮助蛮大的。

资料2 ->B站 - 盗火者科技 - 色差仪拆解 | 手把手带你了解色差仪构造
这个视频里主要介绍了照明方式对测类结果的影响，同时这位UP的视频有很多光学类的知识，可以学习下。

资料3 -> D65光源与同色异谱现象
