图像采集卡:技术原理、应用与未来趋势

图像采集卡作为机器视觉、工业检测、医疗影像等领域的核心硬件设备,承担着将物理世界的图像信号转化为数字信息的关键任务。本文从技术原理、核心功能、典型应用场景及未来发展方向出发,系统性解析图像采集卡的技术架构与行业价值。

1. 图像采集卡的技术原理

图像采集卡的核心功能是完成图像信号的捕获、转换与传输,其技术实现依赖于以下关键模块:

1.1 信号输入与接口协议

物理接口类型

**Camera Link:**专为工业相机设计的高速接口,支持多通道数据传输,带宽可达850 MB/s。

**CoaXPress(CXP):**基于同轴电缆的接口,支持长距离传输(>100米)与高带宽(如CXP-12可达12.5 Gbps)。

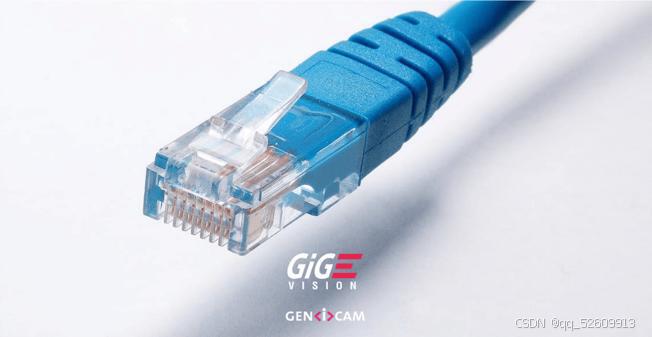

**GigE Vision:**基于以太网的标准化协议,适合多相机分布式部署。

**USB3 Vision:**依托USB 3.0接口,兼顾成本与性能,适用于中低速场景。

在这里插入图片描述

协议兼容性:

图像采集卡需支持GenICam标准,确保与不同品牌相机的即插即用兼容性。

1.2 信号处理与模数转换(ADC)

模拟信号处理:

对输入的模拟信号(如VGA、复合视频)进行去噪、增益调整和同步分离。

模数转换(ADC):

将模拟信号转换为数字信号,转换精度直接影响图像质量(如12-bit ADC可提供4096级灰度分辨率)。

数字信号处理(DSP):

部分高端采集卡集成FPGA或ASIC芯片,实现实时图像预处理(如Bayer插值、白平衡、边缘增强)。

1.3 数据传输与总线架构

总线类型:

**PCI Express(PCIe):**主流工业级采集卡多采用PCIe 3.0/4.0接口,提供高达16 GT/s的带宽。

**USB/Thunderbolt:**适用于便携式或嵌入式系统,但实时性略低于PCIe。

DMA(直接内存访问)技术:

通过绕过CPU直接传输数据至内存,降低延迟并提升吞吐量。

在这里插入图片描述

2. 图像采集卡的核心功能与性能指标

2.1 关键功能

**多通道同步采集:**支持多台相机同步触发,适用于3D视觉、双目成像等场景。

**硬件触发与编码器输入:**通过外部触发信号(如光电传感器)实现精准抓拍,抖动误差可控制在μs级。

**ROI(感兴趣区域)采集:**仅传输特定区域的图像数据,减少带宽占用。

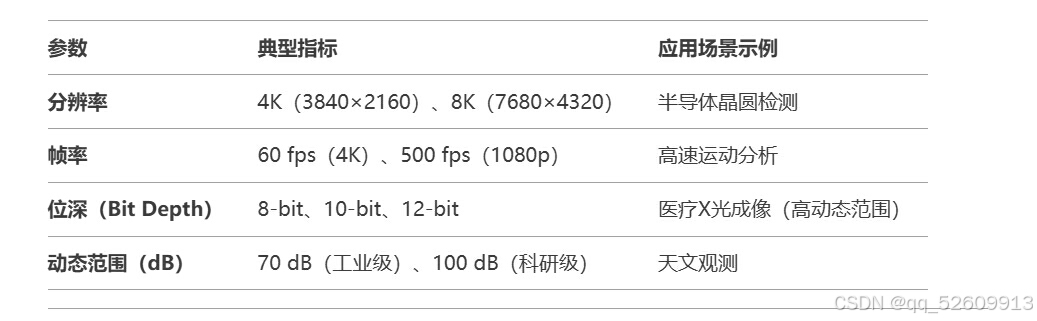

2.2 性能参数

在这里插入图片描述

3. 行业应用与典型案例

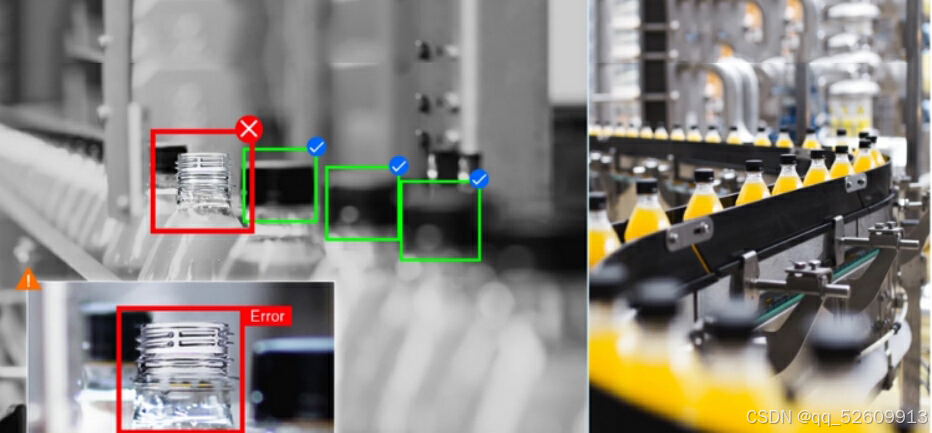

3.1 工业检测

PCB板缺陷检测:

采用Camera Link接口采集卡,搭配线阵相机实现微米级精度检测,漏检率<0.01%。

食品分拣系统:

基于GigE多通道采集卡,实时处理多相机数据,分拣速度达3000件/分钟。

3.2 医疗影像

内窥镜成像:

使用USB3 Vision采集卡传输1080p 60fps视频,支持实时病灶边缘增强算法。

手术导航:

通过低延迟(<5ms)PCIe采集卡实现术中影像与三维模型的实时融合。

3.3 科学研究

高速摄影:

配备CXP-12接口的采集卡,支持1280×1024分辨率下10,000 fps的超高速采集。

粒子成像测速(PIV):

多通道同步触发功能确保双脉冲激光图像的精确对齐。

在这里插入图片描述

4. 选型指南与未来趋势
4.1 选型关键因素

1. 接口匹配:根据相机类型选择Camera Link/CXP/GigE等接口。

**2. 带宽需求:**计算所需带宽(带宽=分辨率×帧率×像素位深)。

**3. 实时性要求:**工业检测需μs级触发精度,医疗影像侧重低延迟。

4.2 未来技术趋势

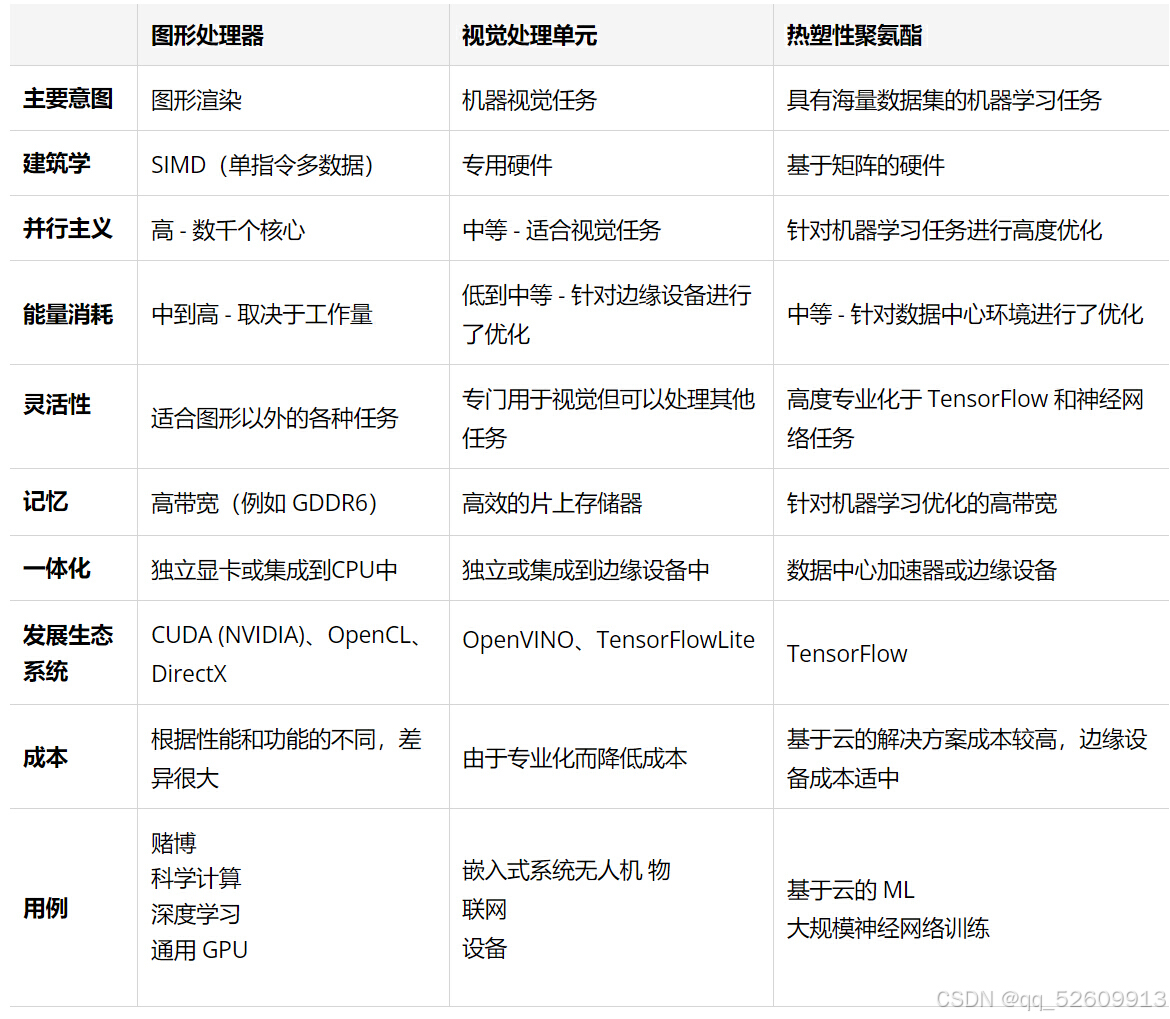

AI集成:在采集卡中嵌入NPU(神经网络处理器),实现端侧实时目标检测。

**多模态融合:**支持可见光、红外、深度信息的同步采集与融合。

**无线传输:**5G/Wi-Fi 6技术推动无线图像采集卡在无人机、移动机器人中的应用。

图像采集卡作为连接物理世界与数字世界的桥梁,其性能直接决定了图像处理系统的上限。随着工业4.0、智慧医疗等领域对图像数据需求的爆发式增长,高速度、高精度、智能化将成为下一代图像采集卡的必然发展方向。
