Visio使用小技巧——自定义模具及导入

自定义模具

一、ViSIO模具定义：一组形状的组合
二、自定义模具使用场景：当制作流程图的时候，为统一形状的大小规格，可自定义一组形状标本作为基准，绘制流程图时直接使用此形状。
三、如何自定义模具：
1、打开<开发者工具>模式。

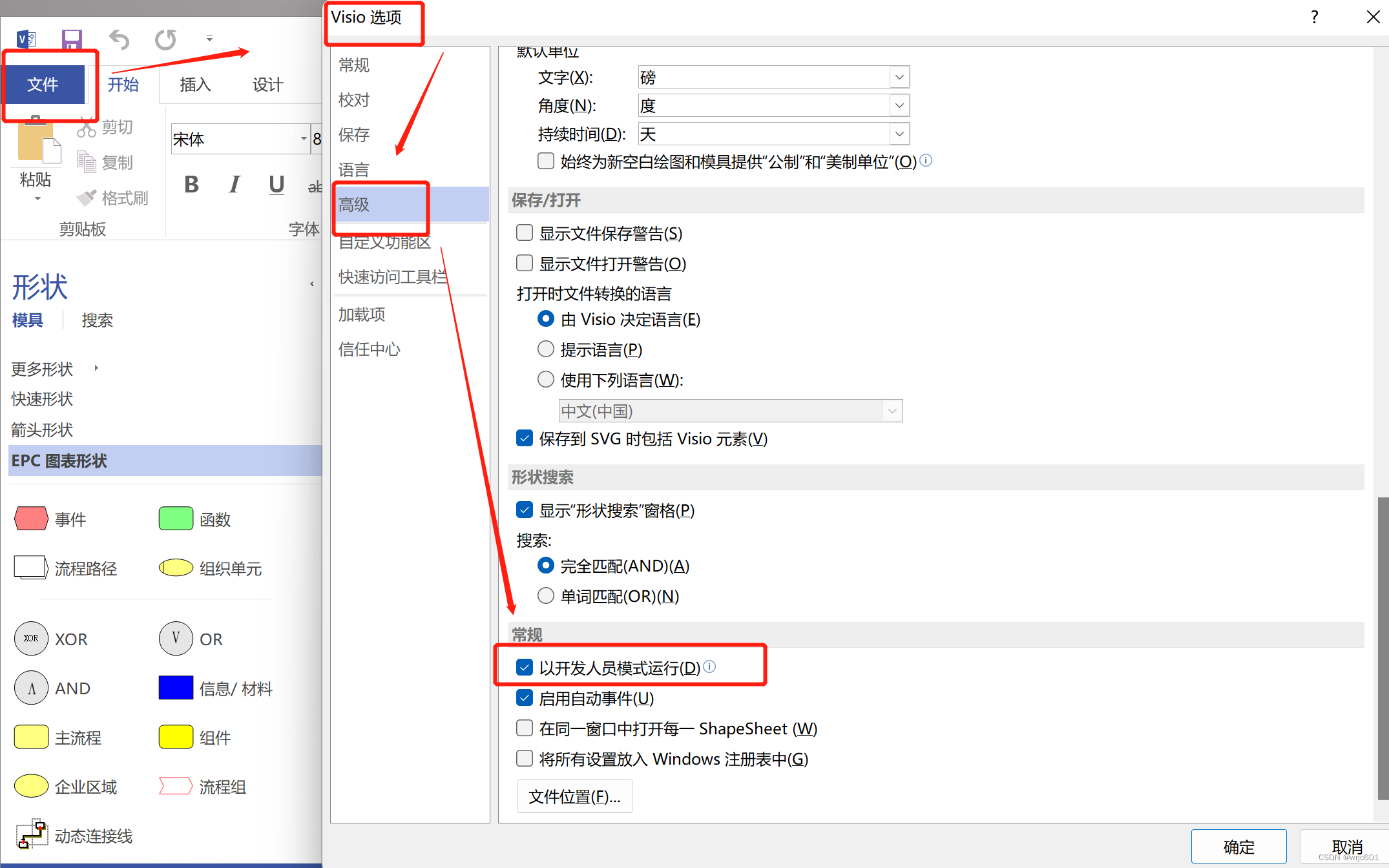

单击文件->选项->高级->常规->勾选以开发人员模式运行（D）。
勾选上后开发者模式打开，此时visio页签增加《开发工具》页签。

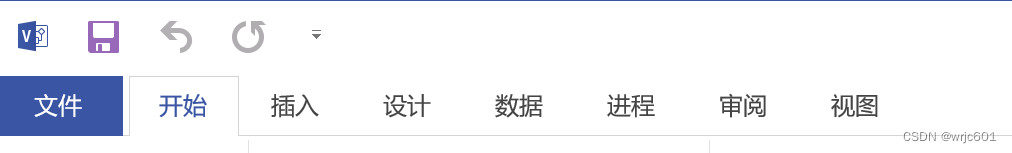

未开启开发者模式如下：

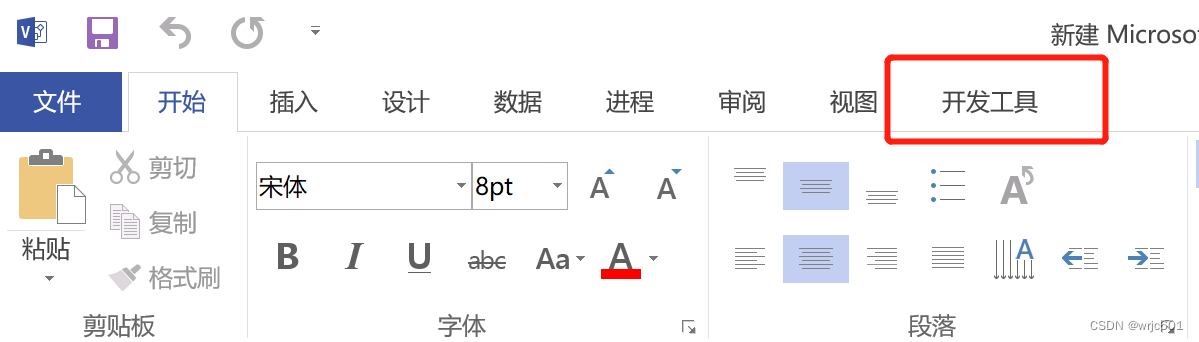

开启开发者模式如下：

2、新建模具。

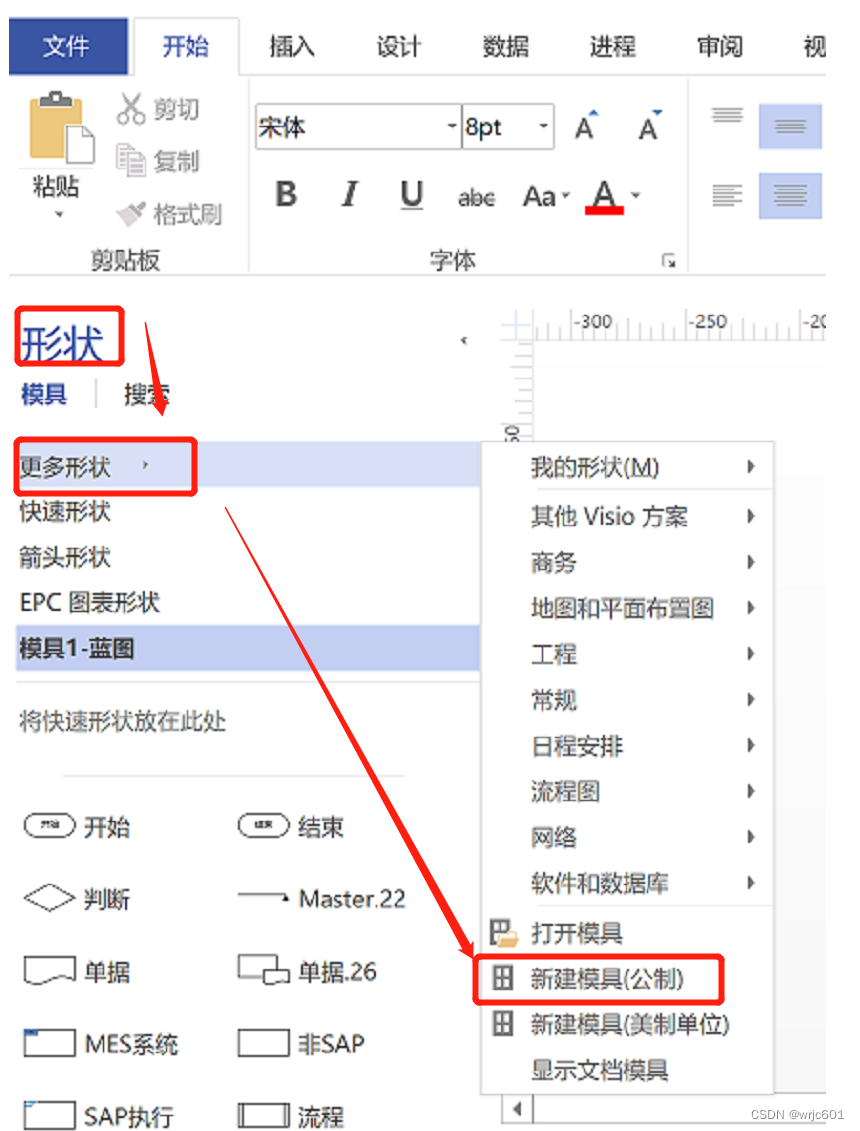

形状->单击更多形状->新建模具
新增成功后在形状下可以看到多出了一个模具页签，默认是可编辑状态

2、添加形状。
绘制形状标准

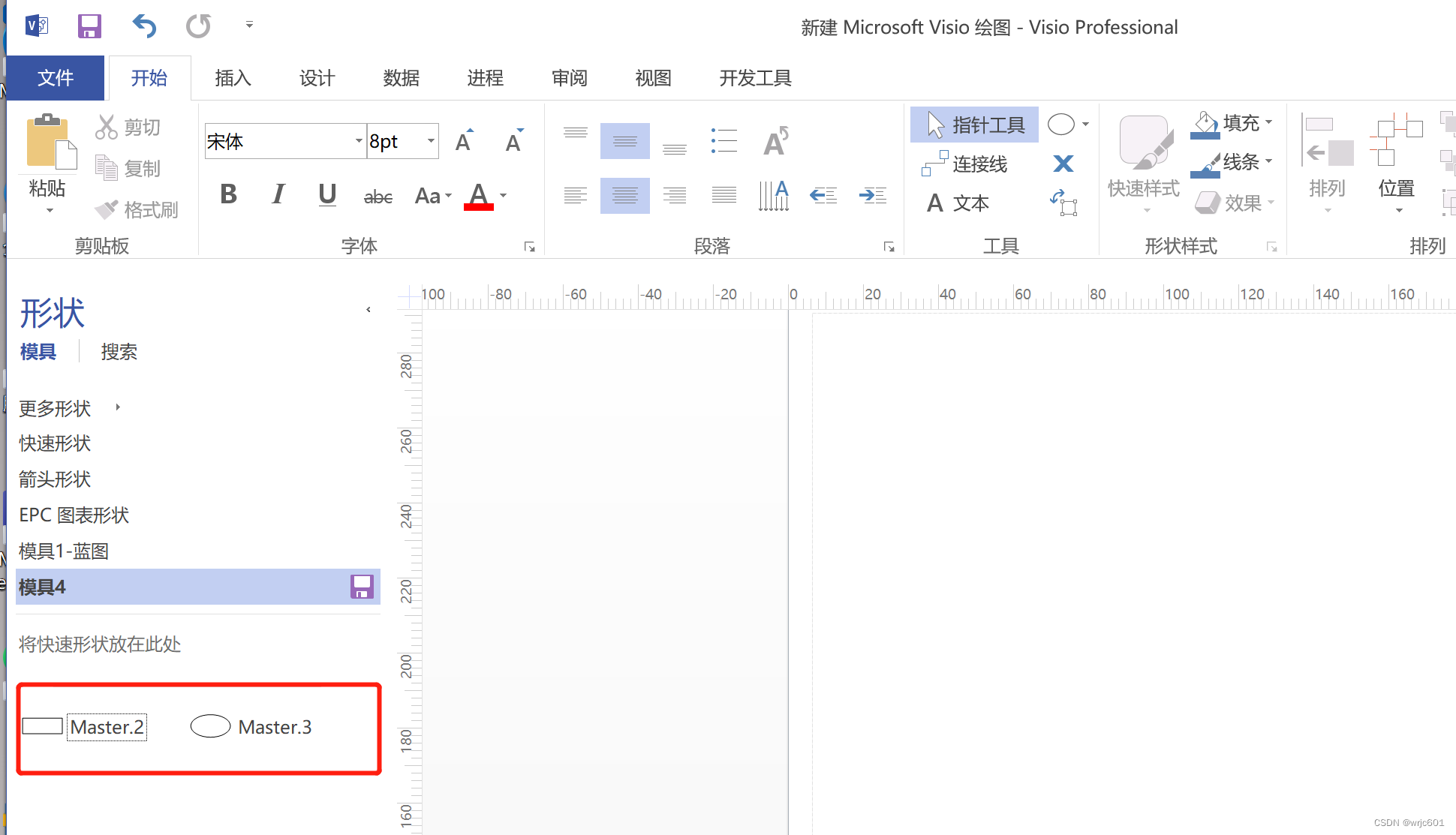

将形状拖拉至模具下，则完成主控形状的建立。
右键或双击对主控形状进行重命名。

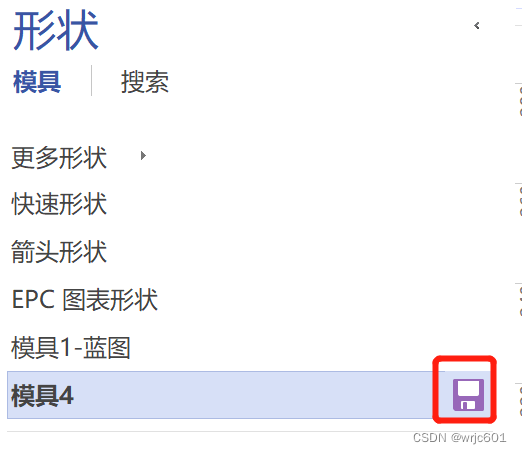

单击保存按钮可对模具进行保存。

四、模具的导入
形状-更多形状-打开摸具，选择需要导入模具路径即可。
