GEM5教程--修改和拓展gem5（一）

一、设置开发环境

1、gen5样式准则

编码样式文档

修改任何开源项目时，请务必遵循项目的样式准则。 gem5样式的详细信息可以在如上网站找到。

为了帮助您遵循样式准则，gem5包含一个脚本，该脚本在您在git中提交变更集时运行。首次构建gem5时，SCons应该将此脚本自动添加到您的.git / config文件中。请不要忽略这些警告/错误。但是，在极少数情况下，如果您尝试提交不符合gem5样式准则的文件（例如，gem5源代码树之外的内容），则可以使用git选项–no-verify跳过运行样式检查器。

样式指南的主要内容是：

Use 4 spaces, not tabs
Sort the includes
Use capitalized camel case for class names, camel case for member variables, and underscores for local variables.
Document your code

2、git 分支：

大多数使用gem5开发的人都使用git的分支功能来跟踪他们的更改。这使得将更改提交回gem5非常简单。另外，使用分支可以使其他人进行的新更改更容易更新gem5，同时将您自己的更改分开。 Git Book中有一章很棒，描述了如何使用分支的细节。

二、创建一个非常简单的SimObject

gem5中几乎所有对象都继承自基本SimObject类型。 SimObjects将主接口导出到gem5中的所有对象。 SimObject是包装的C ++对象，可从Python配置脚本访问。

SimObjects可以具有许多参数，这些参数是通过Python配置文件设置的。除了简单的参数（例如整数和浮点数）外，它们还可以具有其他SimObjects作为参数。这使您可以创建复杂的系统层次结构，例如真实的计算机。

这一部分，我们将逐步创建一个简单的“ HelloWorld” SimObject。目的是向您介绍如何创建SimObject，以及所有SimObject所需的样板代码。我们还将创建一个简单的Python配置脚本来实例化SimObject。

1、为您的新SimObject创建一个Python类

每个SimObject都有一个与之关联的Python类。此类Python描述了可以从Python配置文件控制的SimObject的参数。对于简单的SimObject，我们将开始时不使用任何参数。因此，我们只需要为SimObject声明一个新类并设置其名称和C ++标头即可为SimObject定义C ++类。

我们能创建一个文件 HelloObject.py, 在 src/learning_gem5

from m5.params import *
from m5.SimObject import SimObject

class HelloObject(SimObject):
    type = 'HelloObject'
    cxx_header = "learning_gem5/hello_object.hh"

不需要类型与类的名称相同，但这是约定。类型是您与此Python SimObject包装的C ++类。仅在特殊情况下，类型和类名才可以不同。

cxx_header是一个文件，其中包含用作类型参数的类的声明。同样，惯例是将SimObject的名称全部使用小写和下划线，但这只是惯例。您可以在此处指定任何头文件。

2、用C ++实现SimObject

接下来，我们创建hello_object.hh和hello_object.cc来实现hello对象。

（1）我们将从C ++对象的头文件开始。按照约定，gem5将所有头文件包装在＃ifndef /＃endif中，并带有文件名及其所在目录，因此没有循环包含。

我们在文件中唯一需要做的就是声明我们的类。由于HelloObject是SimObject，因此它必须继承自C ++ SimObject类。大多数情况下，您的SimObject的父级将是SimObject的子类，而不是SimObject本身。

SimObject类指定许多虚函数。但是，这些功能都不是纯虚拟的，因此在最简单的情况下，除了构造函数外，无需实现任何功能。

所有SimObjects的构造函数都假定它将接受一个参数对象。这个参数对象是由构建系统自动创建的，并且基于SimObject的Python类，就像我们上面创建的那样。此参数类型的名称是根据对象的名称自动生成的。对于我们的“ HelloObject”，参数类型的名称为“ HelloObject ** Params **”。

下面列出了我们的简单头文件所需的代码：

#ifndef __LEARNING_GEM5_HELLO_OBJECT_HH__
#define __LEARNING_GEM5_HELLO_OBJECT_HH__

#include "params/HelloObject.hh"
#include "sim/sim_object.hh"

class HelloObject : public SimObject
{
  public:
    HelloObject(HelloObjectParams *p);
};

#endif // __LEARNING_GEM5_HELLO_OBJECT_HH__

（2）接下来，我们需要在.cc文件中实现两个功能，而不仅仅是一个。第一个函数是HelloObject的构造函数。在这里，我们只是将参数对象传递给SimObject父对象，并输出“ Hello world！”。
通常，您永远不会在gem5中使用std :: cout。相反，您应该使用调试标志。在之后的教程中，我们将对其进行修改以改为使用调试标志。但是，由于它很简单，我们暂时仅使用std :: cout。

#include "learning_gem5/hello_object.hh"

#include <iostream>

HelloObject::HelloObject(HelloObjectParams *params) :
    SimObject(params)
{
    std::cout << "Hello World! From a SimObject!" << std::endl;
}

为了使SimObject完整，我们还必须实现另一个功能。我们必须为从SimObject Python声明隐式创建的参数类型实现一个函数，即create函数。该函数仅返回SimObject的新实例。通常，此功能非常简单（如下所示）：

如果忘记为SimObject添加create函数，则在编译时会出现链接器错误。它将类似于以下内容：

build/X86/python/m5/internal/param_HelloObject_wrap.o: In function `_wrap_HelloObjectParams_create':
/local.chinook/gem5/gem5-tutorial/gem5/build/X86/python/m5/internal/param_HelloObject_wrap.cc:3096: undefined reference to `HelloObjectParams::create()'
collect2: error: ld returned 1 exit status
scons: *** [build/X86/gem5.opt] Error 1
scons: building terminated because of errors.

对“ HelloObjectParams :: create（）”的未定义引用意味着您需要为SimObject实现create函数。

3、注册SimObject和C ++文件

为了编译C ++文件和解析Python文件，我们需要将这些文件告知构建系统。 gem5使用SCons作为构建系统，因此您只需在目录中使用SimObject的代码创建一个SConscript文件。如果该目录已经有一个SConscript文件，只需将以下声明添加到该文件中。

该文件只是普通的Python文件，因此您可以在该文件中编写所需的任何Python代码。一些脚本可能变得非常复杂。 gem5利用此功能自动为SimObjects创建代码，并编译特定于域的语言，例如SLICC和ISA语言。

要编译新的SimObject，只需在src / learning_gem5目录中创建一个名称为“ SConscript”的新文件。在此文件中，您必须声明SimObject和.cc文件。以下是必需的代码：

Import('*')

SimObject('HelloObject.py')
Source('hello_object.cc')

4、（重新）构建gem5

要编译和链接新文件，您只需要重新编译gem5。下面的示例假设您使用的是x86 ISA，但是我们的对象中不需要ISA，因此，gem5的任何ISA都可以使用。

scons build/X86/gem5.opt

5、创建配置脚本以使用新的SimObject

既然您已经实现了SimObject，并且已将其编译到gem5中，则需要创建或修改Python配置文件以实例化对象。由于您的对象非常简单，因此不需要系统对象！除Root对象外，不需要CPU，缓存或其他任何东西。所有gem5实例都需要一个Root对象。

（1）逐步创建一个非常简单的配置脚本，首先，导入m5和所有已编译的对象：

import m5
from m5.objects import *

（2）接下来，您必须根据所有gem5实例的要求实例化Root对象：

root = Root(full_system = False)

（3）现在，您可以实例化创建的HelloObject。您需要做的就是将Python称为“构造函数”。稍后，我们将研究如何通过Python构造函数指定参数。除了创建对象的实例化之外，还需要确保它是根对象的子代。在C ++中仅实例化作为Root对象的子对象的SimObject：

root.hello = HelloObject()

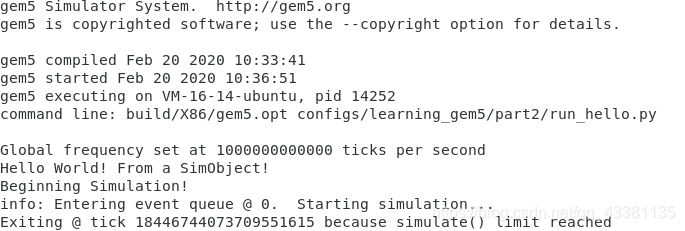

（4）最后，您需要在m5模块上调用实例化并实际运行仿真：

m5.instantiate()

print("Beginning simulation!")
exit_event = m5.simulate()
print('Exiting @ tick {} because {}'
  .format(m5.curTick(), exit_event.getCause()))
