ChatGPT+Mermaid Live Editor画流程图

1.粘贴代码通过gpt翻译成Mermaid代码，生成流程图

public int largestValsFromLabels(int[] values, int[] labels, int numWanted, int useLimit) {
    // 将元素按值从大到小排序
    PriorityQueue<int[]> pq = new PriorityQueue<>((a, b) -> b[0] - a[0]);
    for (int i = 0; i < values.length; i++) {
        pq.offer(new int[]{values[i], labels[i]});
    }

    // 维护每个标签已选择元素的数量
    Map<Integer, Integer> selected = new HashMap<>();

    // 维护子集 s 和其分数
    List<Integer> s = new ArrayList<>();
    int score = 0;

    while (!pq.isEmpty() && s.size() < numWanted) {
        int[] item = pq.poll();
        int v = item[0];
        int l = item[1];

        if (!selected.containsKey(l)) {
            selected.put(l, 0);
        }

        if (selected.get(l) < useLimit) {
            s.add(v);
            score += v;
            selected.put(l, selected.get(l) + 1);
        }
    }

    return score;
}

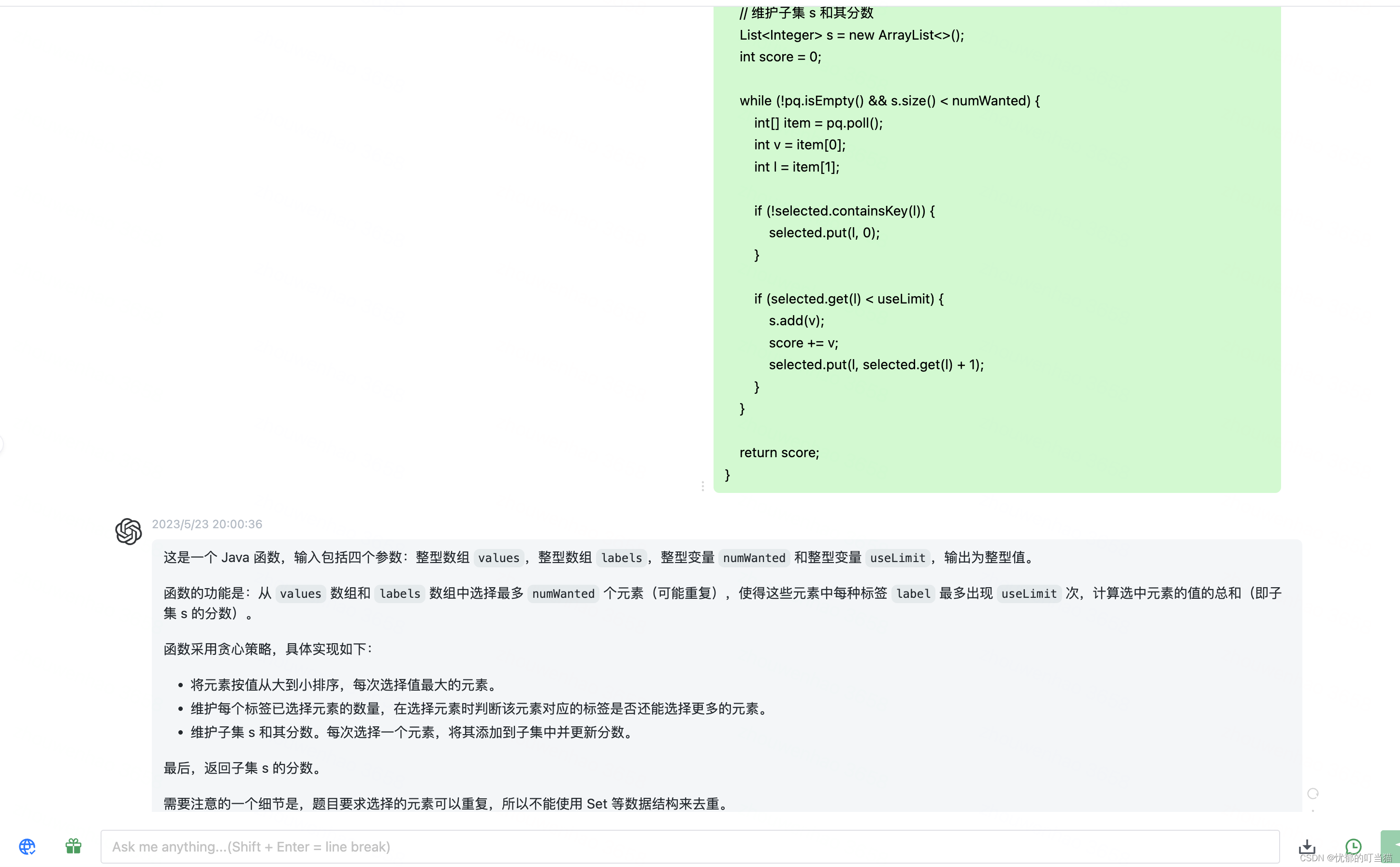

让chatGPT帮忙翻译代码

 接着让它转换成Mermaid代码

graph LR
A[开始] --> B[将元素按值从大到小排序]
B --> C[维护每个标签已选择元素的数量]
C --> D[维护子集 s 和其分数]
B --> E{是否还有未选择的元素?}
C --> E
D --> E
E --> F{已选择的元素个数是否达到 numWanted?}
E --> G{对应标签已选择元素数量是否达到 useLimit?}
G --> H[将该元素加入子集 s 并更新分数和对应标签已选择元素数量]
F --> I[返回子集 s 的分数]
H --> E

 打开Online FlowChart & Diagrams Editor - Mermaid Live Editor

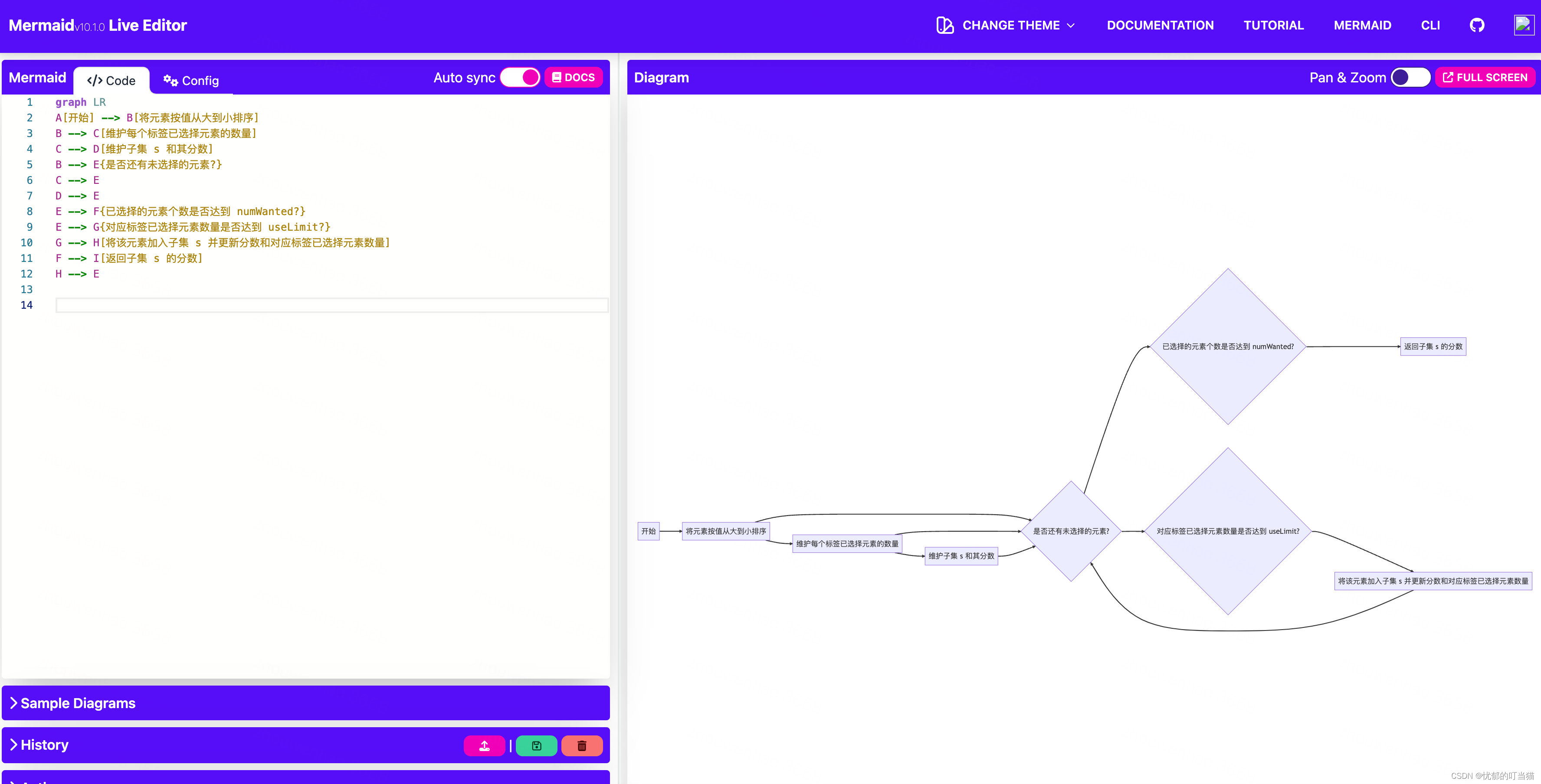

粘贴Mermaid语法，生成流程图

2.我们说实现逻辑，gpt转换成 Mermaid语法代码，生成流程图

以consul的工作原理举例

1. 当Producer启动的时候，会向Consul发送一个post请求，并向Consul传输自己的IP和Port。 2:Consul 接收到Producer的注册后，每隔10s（默认）会向Producer发送一个健康检查的请求，检验Producer是否健康。
2. 当Consumer以Http的方式向Producer发起请求，会先从Consul中拿到一个存储服务IP和Port的临时表，从表中拿到Producer的IP和Port后再发送请求。

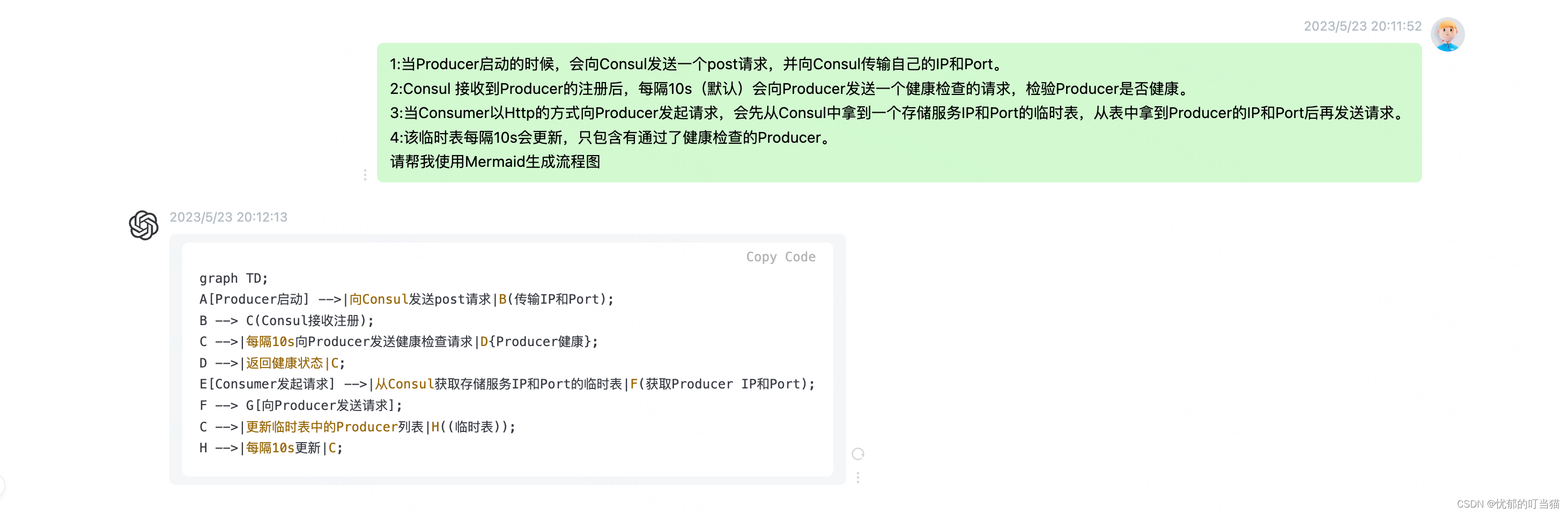

3. 该临时表每隔10s会更新，只包含有通过了健康检查的Producer。 请帮我使用Mermaid生成流程图

Mermaid代码

graph TD;
A[Producer启动] -->|向Consul发送post请求|B(传输IP和Port);
B --> C(Consul接收注册);
C -->|每隔10s向Producer发送健康检查请求|D{Producer健康};
D -->|返回健康状态|C;
E[Consumer发起请求] -->|从Consul获取存储服务IP和Port的临时表|F(获取Producer IP和Port);
F --> G[向Producer发送请求];
C -->|更新临时表中的Producer列表|H((临时表));
H -->|每隔10s更新|C;

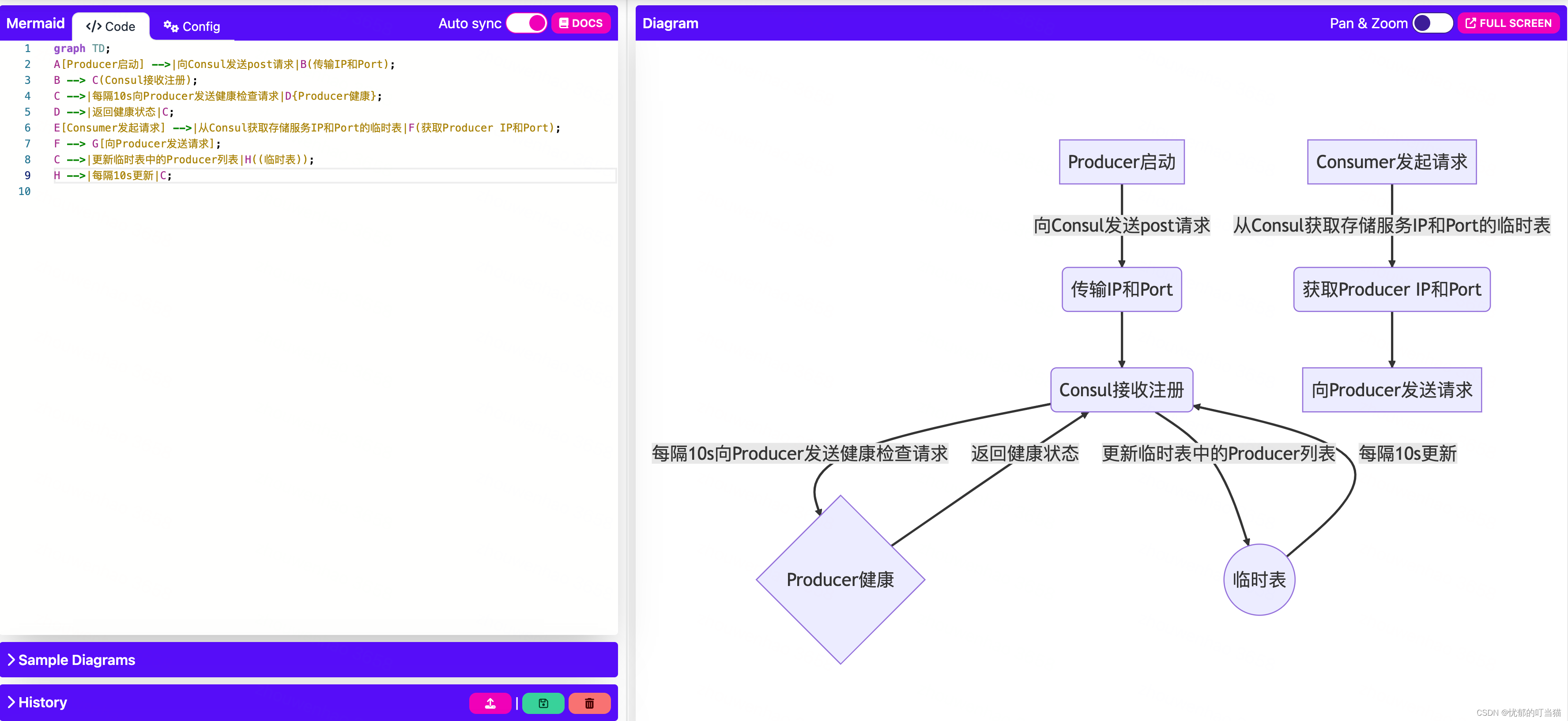

 生成流程图

3.数据库表E-R图【方向】

我们把数据库表给gpt，让他把这几张表按照我们的要求关联起来，让它画出e-r图（生成E-R图代码），我们粘贴到E-R图 工具或网站，生成E-R图

哎，当初毕设的时候要是有gpt，能省好多画图时间.......

总结

通过chatGPT 翻译代码 或 整理逻辑 生成流程图会有助于我们去理解代码和实现逻辑

同时能够帮我们节省画图时间，当然也有一些问题，它生成的Mermaid代码可能会有一些格式问题

比如加了中文逗号，直接粘贴到Mermaid Live Editor会报错，我们需要自行调整或者在输入实现逻辑的时候尽可能描述清楚，条理清晰一些。
