控制流分析-自然循环识别

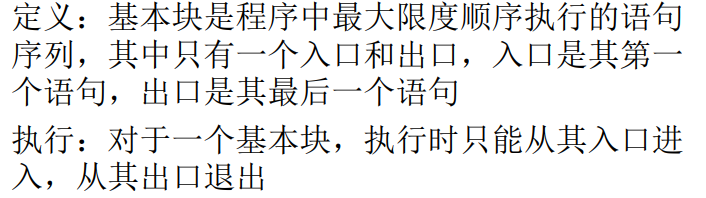

基本块：

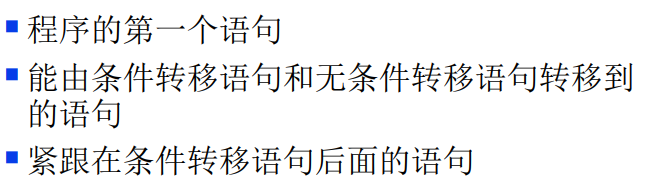

识别基本块：

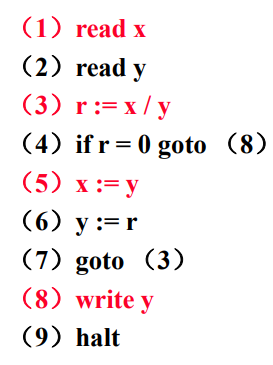

例子，下面第一个红色到第二个红色（不包括）之间的都是一个基本块。一共4个。

从而可以绘制控制流图。

控制流图

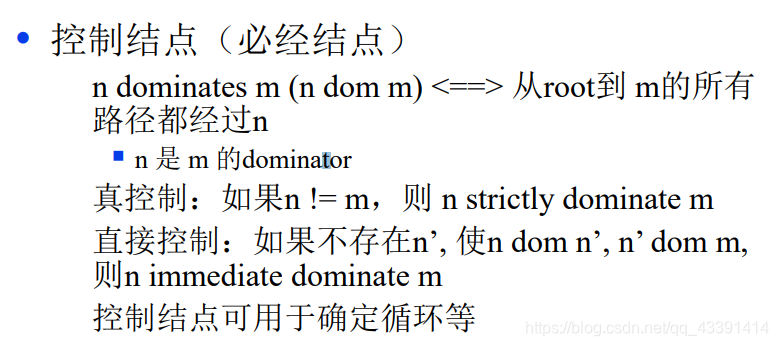

控制节点的概念，比如2是3的控制，且是真控制，且是直接控制。

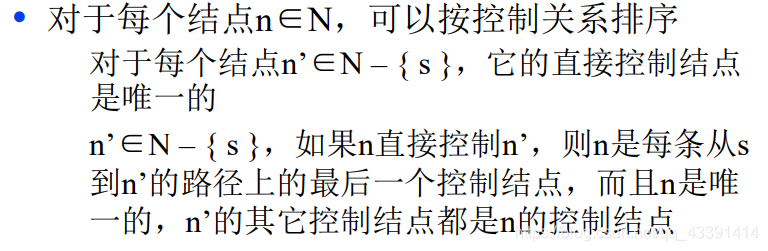

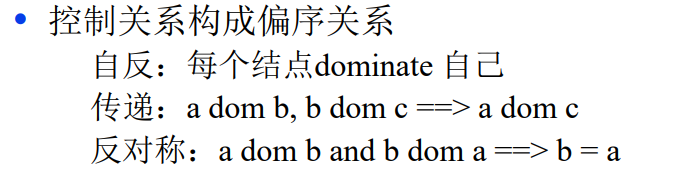

控制关系的性质：


上面的s是开始的那个基本块，即程序开始的地方。

---

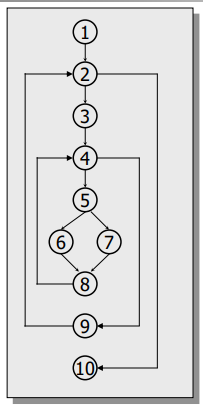

有了上述的控制的概念，有假设有如下的控制流图。我们可以画出控制树。

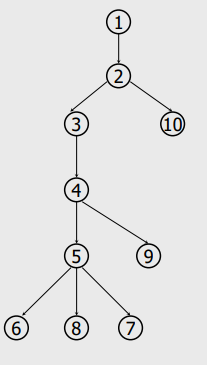

控制树

有了控制流图和控制树，我们可以识别一些循环。
有如下发现。

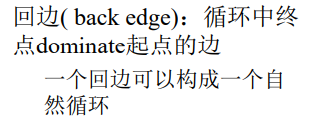

回边

进一步要求：

自然循环识别

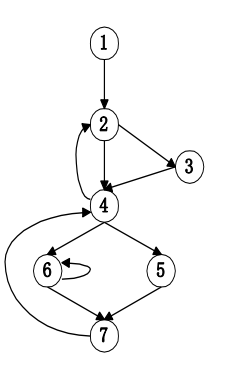

例如对于，下面的控制流图，（6，6）是回边，因为6控制6。所以{6}是一个循环。
4控制着{4，5，6，7}，有回边（7，4），且满足入口点唯一，是4。所以也是循环。
{2，3，4}不是循环，为什么？
2控制{3,4}，但是入口节点不唯一，因为可能会从4开始进入循环。所以应该扩大循环范围{2，3，4。。。}。
