9.2 数据流分析介绍



9.2 数据流分析介绍

数据流分析是编译器优化中的一个核心概念，它涉及对程序执行过程中变量的可能状态进行分析，以识别和实现代码优化的机会。本文将深入探讨数据流分析的基本原理和应用，尤其是在循环优化方面的两个关键技术：强度削弱和归纳变量删除。

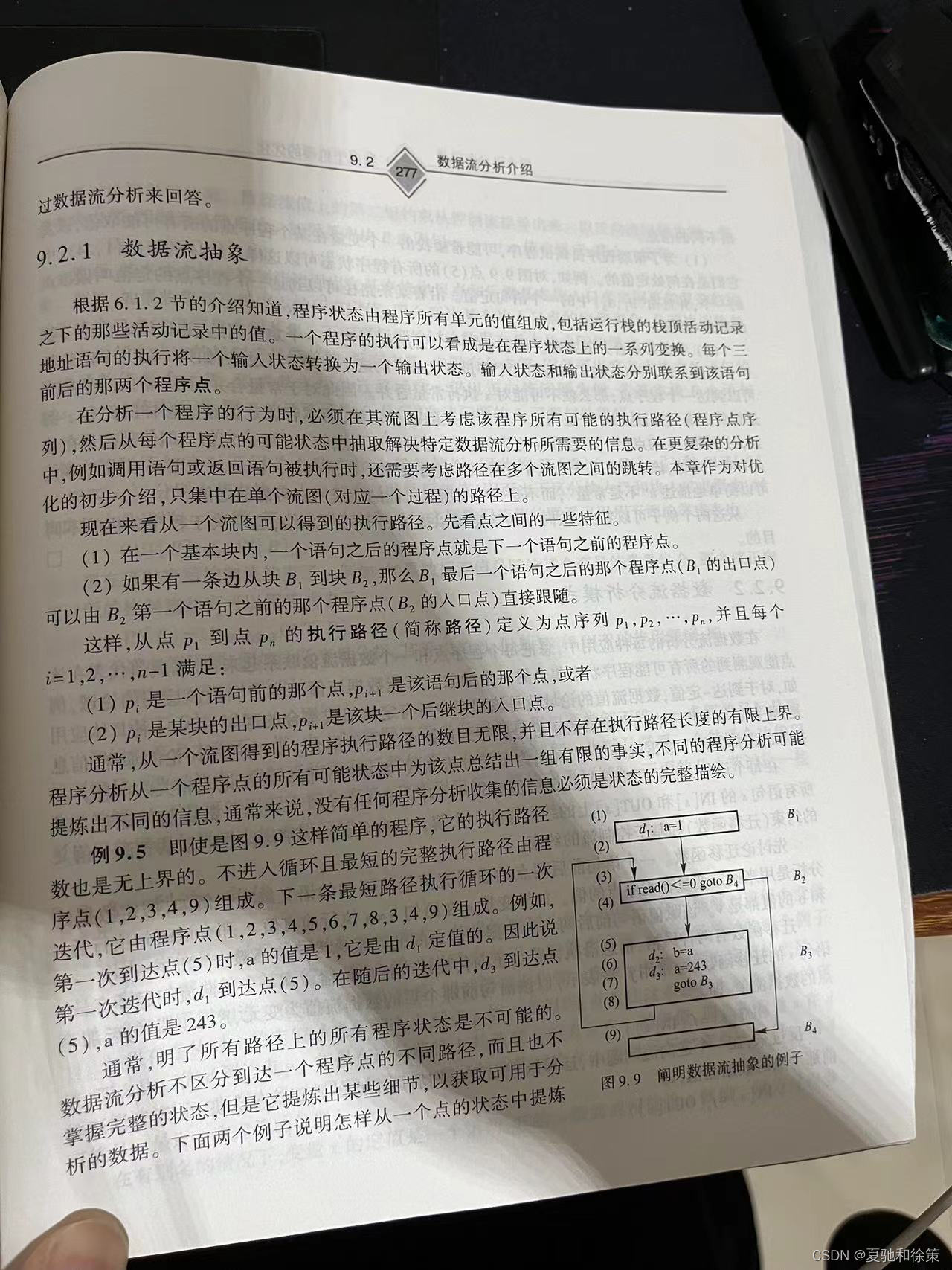

9.2.1 数据流抽象

数据流分析的目标是理解和预测程序在运行时的行为。这涉及到分析程序中所有可能的执行路径，并从中提炼出关键信息。程序的执行可以视为在不同状态之间的转换，而数据流分析就是在这些转换中寻找模式和机会以优化程序执行。

执行路径的特征

• 在基本块内，语句的执行顺序是线性的，从一个语句到下一个语句。
• 跨基本块的执行，需要考虑程序控制流的跳转，即从一个基本块的末尾到另一个基本块的开始。

程序分析的挑战

• 程序的执行路径可能是无限的，不存在执行路径长度的有限上界。
• 分析需要从每个程序点的所有可能状态中提炼出有用的信息，这既复杂又具挑战性。

循环优化的关键：强度削弱和归纳变量删除

循环是程序中性能优化的关键点，尤其是内循环。优化的目标是减少循环中的计算量，以加快程序的执行速度。

强度削弱

强度削弱涉及将循环中的高成本操作（如乘法）替换为低成本操作（如加法）。这种技术特别适用于归纳变量，即那些每次循环迭代时都会以固定步长增加或减少的变量。

归纳变量删除

在循环优化中，另一个关键技术是归纳变量删除。如果循环中有多个步伐一致地改变其值的归纳变量，可以尝试只保留一个，删除其余的。这样不仅简化了循环的结构，还减少了计算量。

数据流分析的应用示例

数据流分析在识别循环中的优化机会方面发挥着关键作用。通过分析程序的执行路径和状态变换，编译器可以实现如强度削弱和归纳变量删除等优化技术，从而提高程序的运行效率。

优化实例

即使是简单的程序，其执行路径的数量也可能是无限的，导致分析复杂度增加。然而，通过聚焦于循环不变计算和归纳变量，编译器可以有效地识别和实施优化。

结论

数据流分析是编译器优化的基石，它为识别和实现代码优化提供了必要的信息和框架。通过深入理解程序的执行路径和状态变换，编译器能够实施强度削弱和归纳变量删除等技术，优化循环执行，提升程序性能。这些技术不仅减少了计算量，也提高了代码的效率和可维护性，是提升软件性能的关键策略之一。



9.2 数据流分析介绍

数据流分析是编译器设计中的一项关键技术，用于分析程序中变量的可能状态和它们如何随着程序执行的变化。它帮助编译器优化代码，提高程序的运行效率。本章节将深入探讨数据流分析的模式，着重讨论数据流值、迁移函数、控制流约束等关键概念，并解释它们是如何应用于程序优化的。

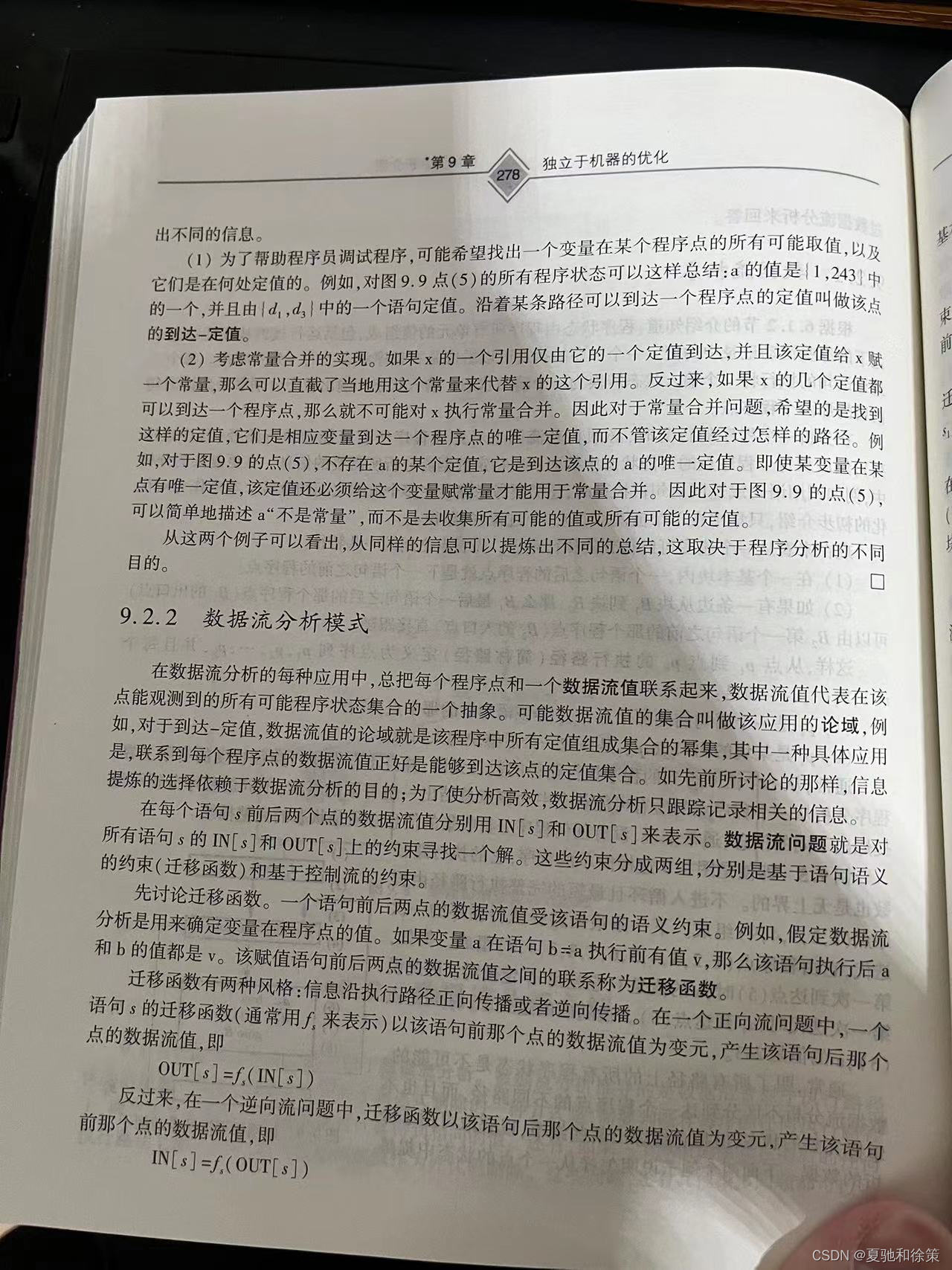

9.2.2 数据流分析模式

数据流分析通过将程序的执行抽象化，为每个程序点关联一个数据流值，这个值代表了在该点可能观察到的所有程序状态的一个抽象集合。接下来，我们将详细讨论数据流分析中的几个核心概念。

数据流值与论域

数据流值是与程序中的每个点相关联的信息，代表了在该点所有可能的程序状态。论域则是可能数据流值的集合，它定义了数据流分析可以处理的信息范围。例如，在到达-定值分析中，论域是程序中所有可能定值的幂集。

迁移函数

迁移函数定义了一个程序点前后数据流值之间的关系，受到该点语句的语义约束。迁移函数可以是正向的或逆向的，取决于信息是沿执行路径正向传播还是逆向传播。

控制流约束

控制流约束从程序的控制流中推导出来。对于正向流问题，这些约束定义了基本块内部和基本块之间数据流值如何变化。例如，到达一个基本块入口点的定值集合是到达该块所有前驱块出口点的定值集合的并集。

数据流分析的应用

数据流分析在编译器优化中扮演着至关重要的角色。它可以用来解决多种问题，如到达-定值分析、活跃变量分析、常量合并等。通过精确地分析数据流，编译器可以实施有效的代码改进，如循环优化、死代码删除和变量代替等。

优化循环

数据流分析尤其在循环优化中显得非常重要。通过识别循环中的归纳变量和循环不变计算，编译器可以减少循环中的计算量，甚至删除不必要的循环变量。

代码改进的效果

应用数据流分析进行的代码改进可以显著提高程序的运行效率。例如，在快速排序算法中，通过强度削弱和归纳变量删除，编译器能够减少指令数量，从而减少程序的执行时间。

结论

数据流分析为编译器提供了一种强大的工具，用于理解和优化程序的执行。通过精细的分析和优化，编译器能够提升程序的执行效率，优化内存使用，从而生成更高效、更快的代码。深入理解数据流分析及其模式，对于编译器设计者和软件开发者来说都是至关重要的，它不仅帮助他们编写高效的代码，也让他们能够更好地理解编译器如何优化程序。

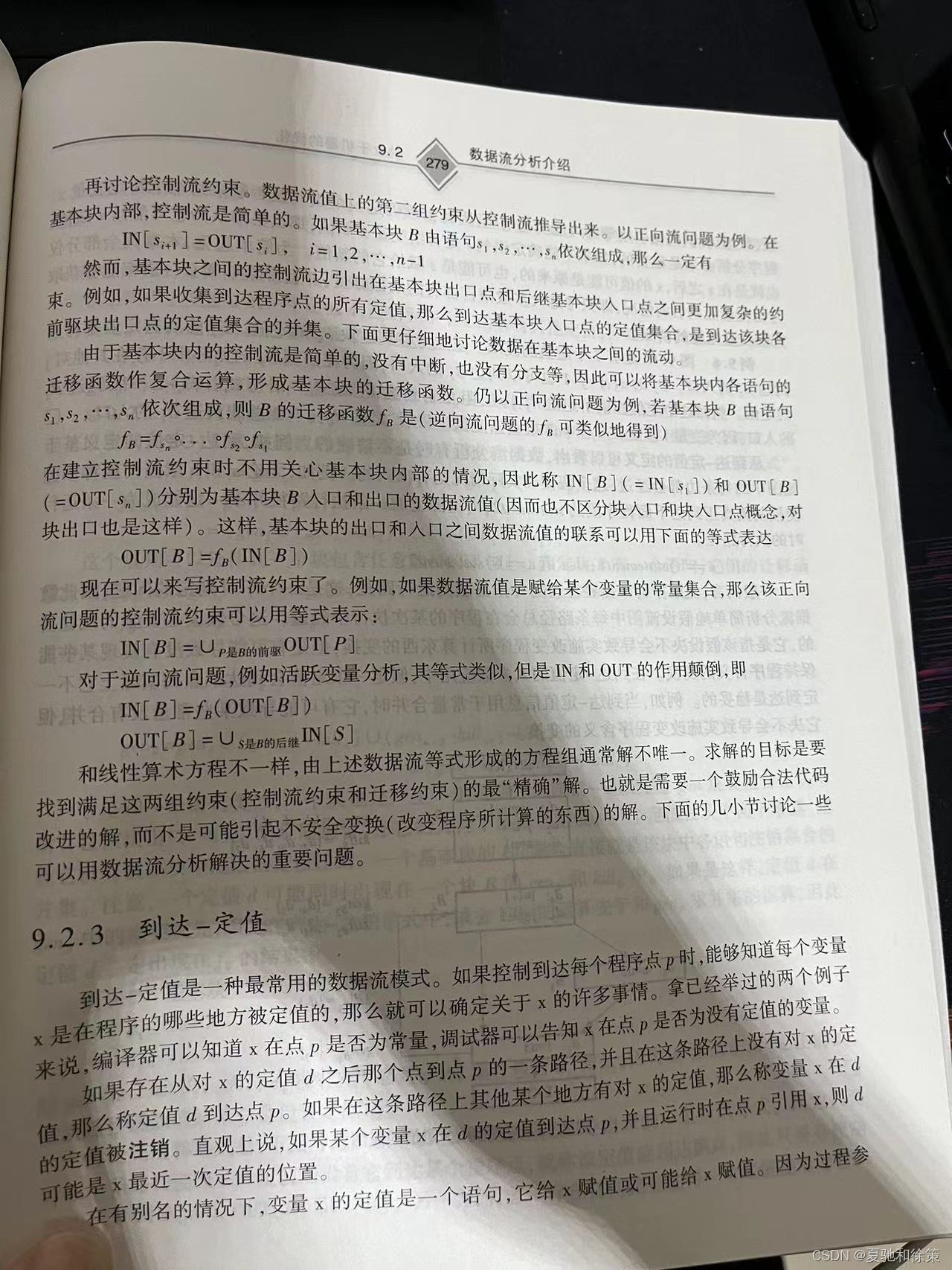

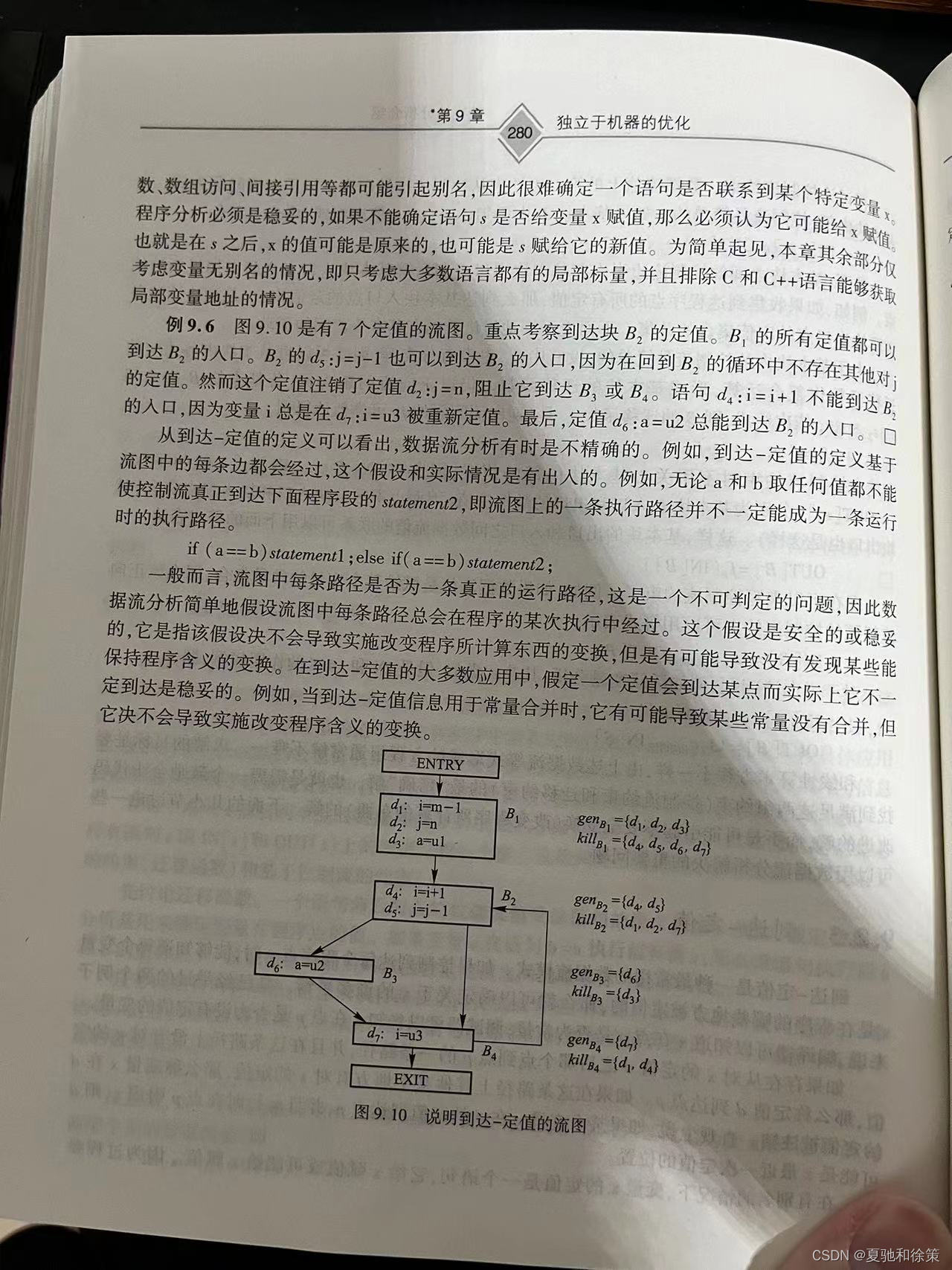

9.2.3 到达-定值：深入数据流分析

到达-定值分析是编译器优化中最常见的数据流分析模式之一。它专注于确定程序中变量的定值（即在哪里被赋值）在程序的哪些点上是可用的。这种分析对于优化编译器的决策过程至关重要，比如在进行常量合并或者识别未初始化的变量时。本节将探讨到达-定值分析的关键概念、方法和应用。

到达-定值分析的基本原理

到达-定值分析通过跟踪每个变量的赋值在程序中的流动来工作。一个变量的赋值如果在没有被重新赋值的情况下能够从其赋值点流向程序中的另一点，则称这个赋值在后者点上“到达”。

定值与控制流

在理解到达-定值的过程中，控制流的概念扮演着重要角色。控制流的路径决定了一个变量的定值是否可以到达程序的某个特定点。编译器需要分析所有可能的执行路径来确定哪些定值能够到达特定的程序点。

别名与定值

在有别名（比如通过指针或引用访问变量）的情况下，确定一个语句是否为特定变量赋值变得更加复杂。数据流分析在这种情况下必须保守地假设，如果不能确定一个语句是否赋值给变量，那么它可能赋值给该变量。

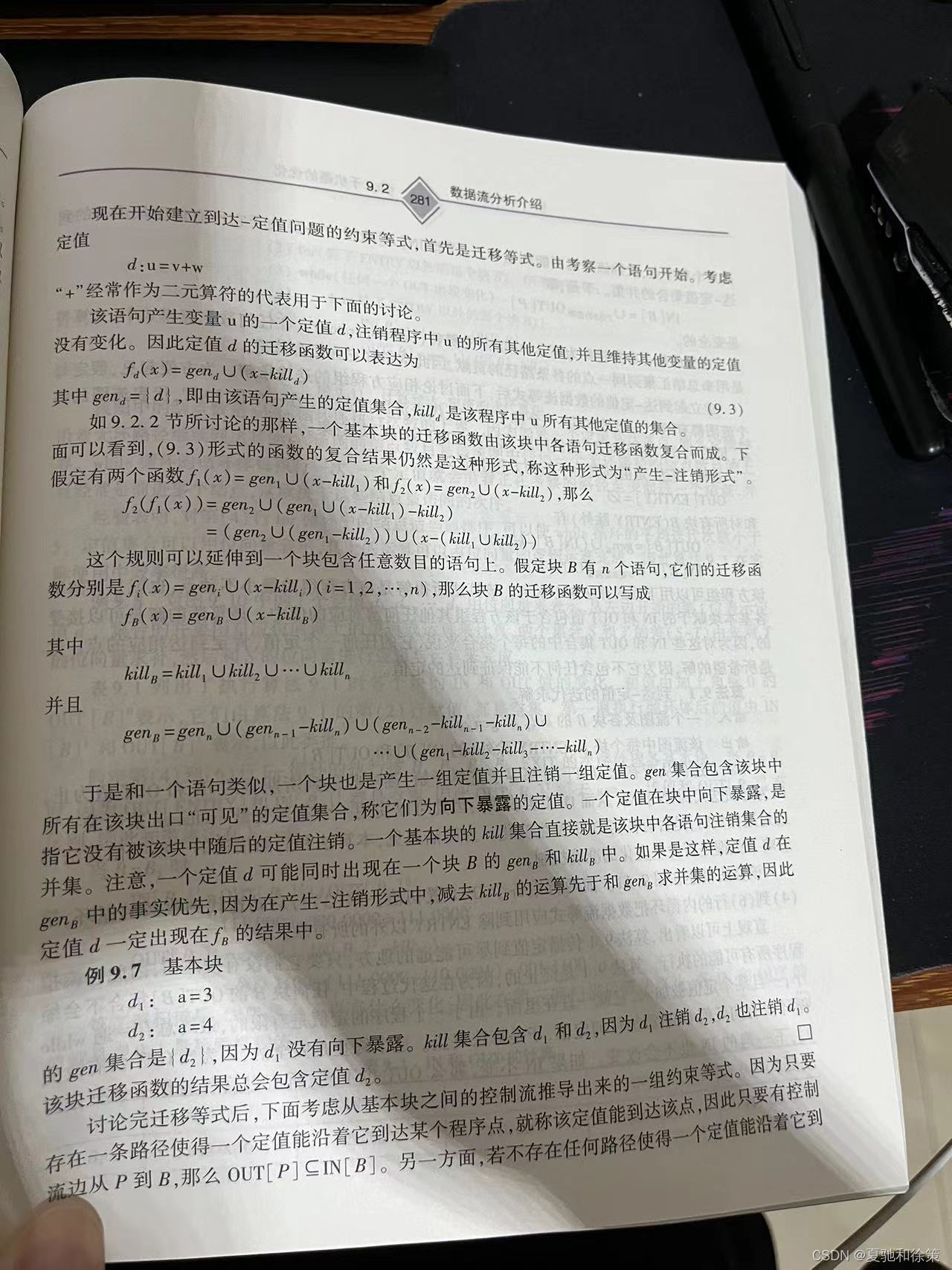

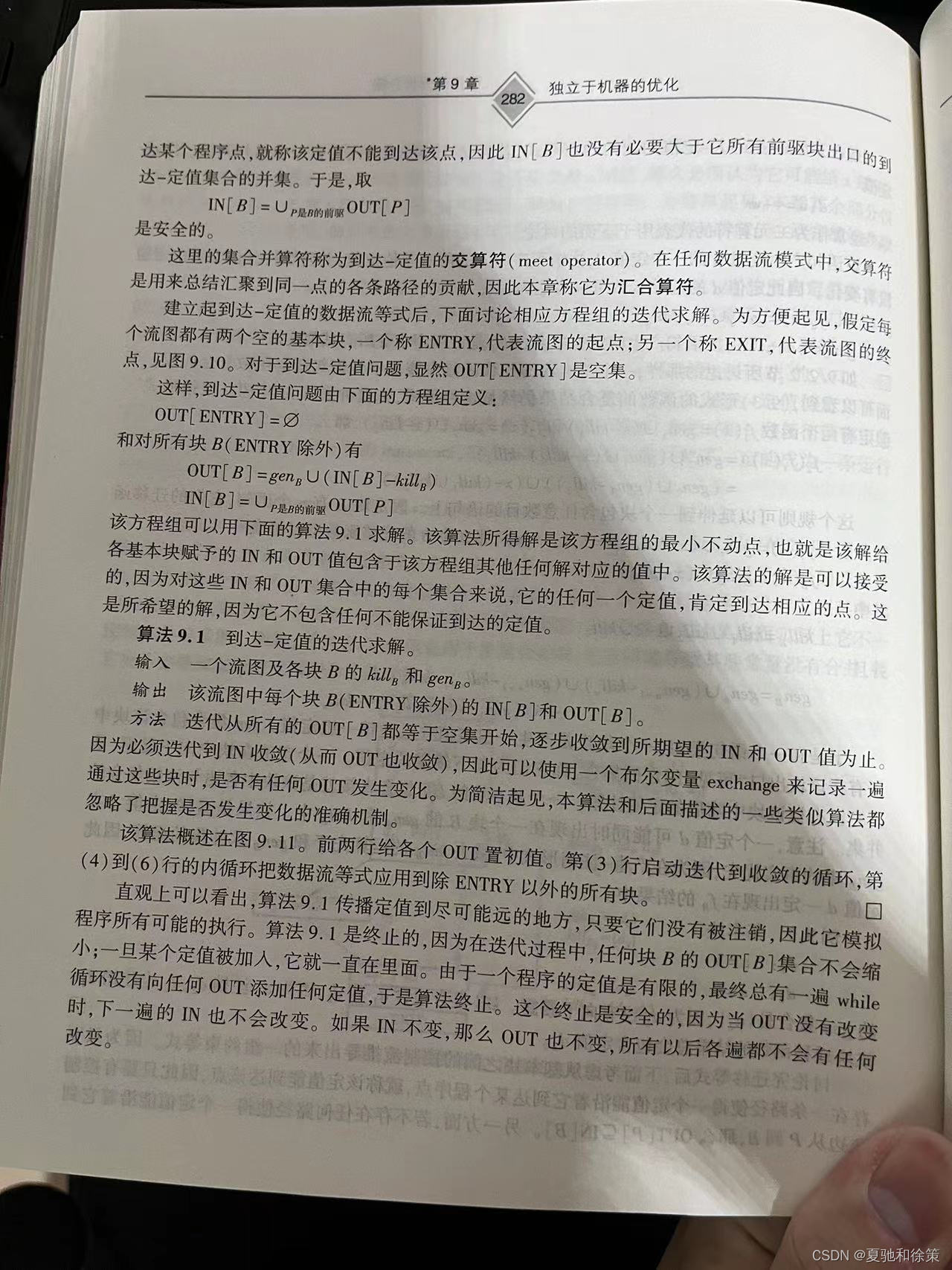

迁移等式与控制流约束

到达-定值问题的核心在于建立迁移等式和控制流约束。迁移等式描述了一个语句如何改变它前后程序点的数据流值，而控制流约束则根据程序的控制流结构来整合这些变化。

构建迁移函数

迁移函数定义了程序中每个语句对数据流值的影响。对于每个赋值语句，迁移函数会添加一个新的定值并可能移除其他定值，这取决于该赋值对应的变量。

处理控制流

控制流约束考虑了程序中不同基本块之间的流动。例如，在正向数据流分析中，一个基本块入口点的数据流值是所有前驱基本块出口点数据流值的合集。

到达-定值的应用

到达-定值分析在编译器设计中有多种应用。它不仅可以帮助编译器识别常量值，从而进行常量合并优化，还可以用于检测潜在的未初始化变量使用等问题。

常量合并与未初始化变量

到达-定值分析使编译器能够确定哪些变量在使用前总是被赋予常量值，从而在编译时期替换这些变量引用为直接的常量值。同样，如果分析发现某些变量在使用前可能没有被赋值，编译器可以警告程序员潜在的错误。

结论

到达-定值分析是编译器优化的一个基础且强大的工具，它通过分析变量赋值在程序中的流动，为编译器提供了优化代码和检测错误的依据。通过精确的数据流分析，编译器能够做出更智能的优化决策，提高程序的运行效率和可靠性。

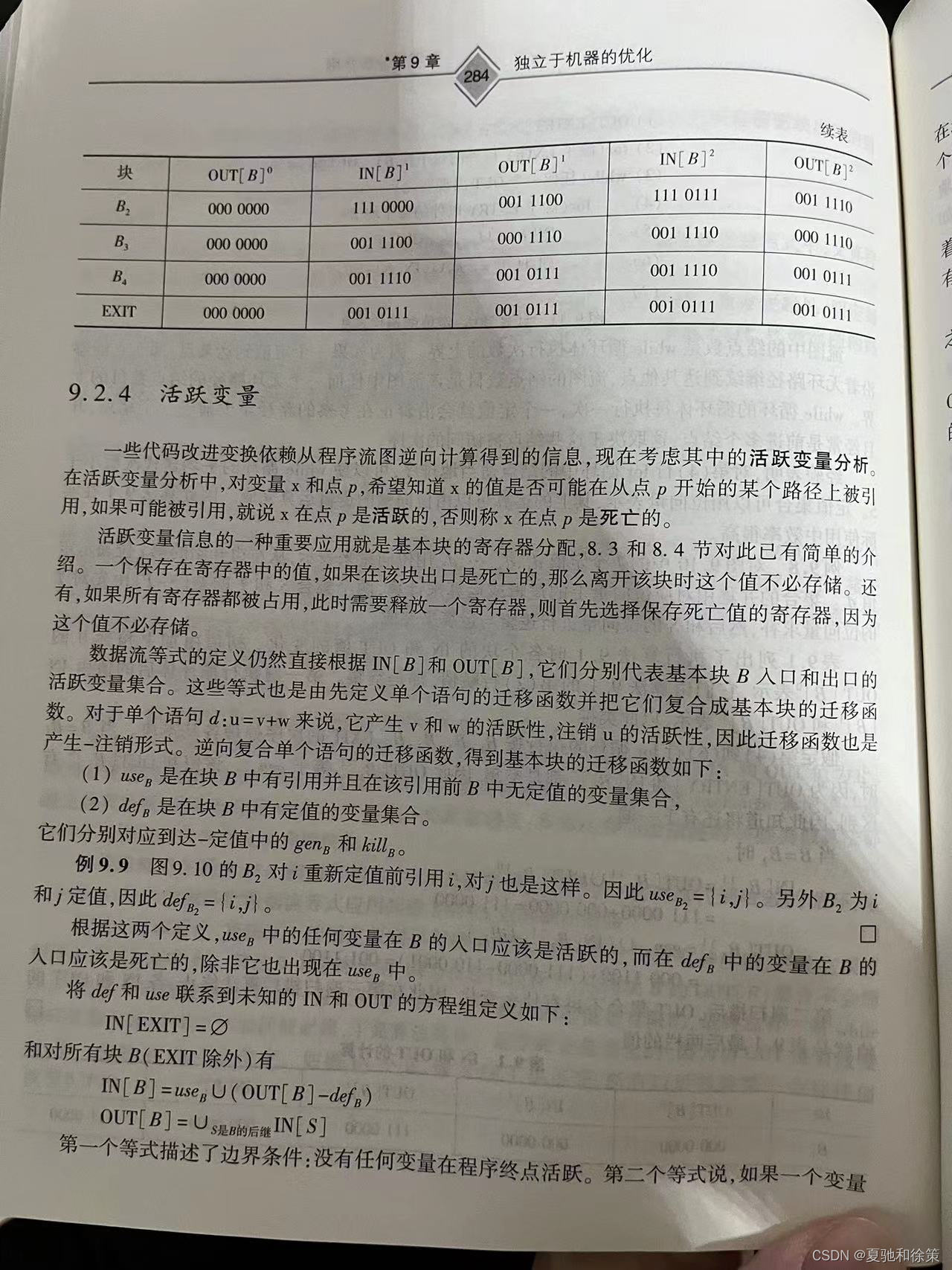

9.2.4 活跃变量：深化数据流分析

活跃变量分析是编译器优化中的一个重要方面，它涉及到反向计算程序流图中变量的活跃状态。理解变量在特定程序点是否可能被引用（即是否“活跃”）对于实施有效的代码改进变换至关重要。本节将探讨活跃变量分析的概念、实施方法以及其在编译器优化中的应用。

活跃变量分析的概念

活跃变量分析旨在确定程序中的变量在特定点是否可能在后续的执行路径上被引用。如果变量在某点可能被引用，它被认为是在该点“活跃”的；反之，则认为是“死亡”的。

活跃变量的重要性

活跃变量信息对于执行如基本块的寄存器分配等编译器优化任务至关重要。例如，如果一个变量在基本块的出口处是死亡的，则在离开该块时，保存在寄存器中的值不必被存储。

活跃变量分析的方法

活跃变量分析的实施基于定义迁移函数和控制流约束，用于描述基本块入口和出口处活跃变量集合的变化。

迁移函数

迁移函数描述了单个语句如何影响变量的活跃性。对于一个赋值语句，它可能会生成变量的活跃性（如果该变量在后续被引用）并消除某些变量的活跃性（如果它被重新赋值）。

控制流约束

控制流约束描述了活跃变量信息如何在基本块之间流动。一个变量在某个基本块的出口活跃，当且仅当它在该块的某个后继块入口处活跃。

活跃变量分析的应用

活跃变量分析在编译器的寄存器分配和其他优化策略中发挥着重要作用。通过识别变量的活跃状态，编译器可以更有效地管理寄存器使用，优化内存存取。

寄存器分配

在基本块的寄存器分配中，活跃变量信息帮助编译器决定哪些变量值需要在寄存器中保存，哪些可以在离开基本块时被丢弃。这有助于减少不必要的内存访问，提高程序执行效率。

代码优化

活跃变量分析还可以指导其他编译器优化，如死代码删除。如果一个变量在某点之后不再活跃，则与该变量相关的赋值可能是可以安全删除的死代码。

结论

活跃变量分析是编译器设计中的一项核心技术，它为编译器提供了关键信息，以支持高效的寄存器分配和代码优化。通过精确地识别变量在程序执行过程中的活跃状态，编译器能够做出更加智能的优化决策，从而生成更高效的目标代码。了解活跃变量分析不仅有助于理解编译器如何优化程序，也为软件开发人员提供了深入理解程序性能的视角。

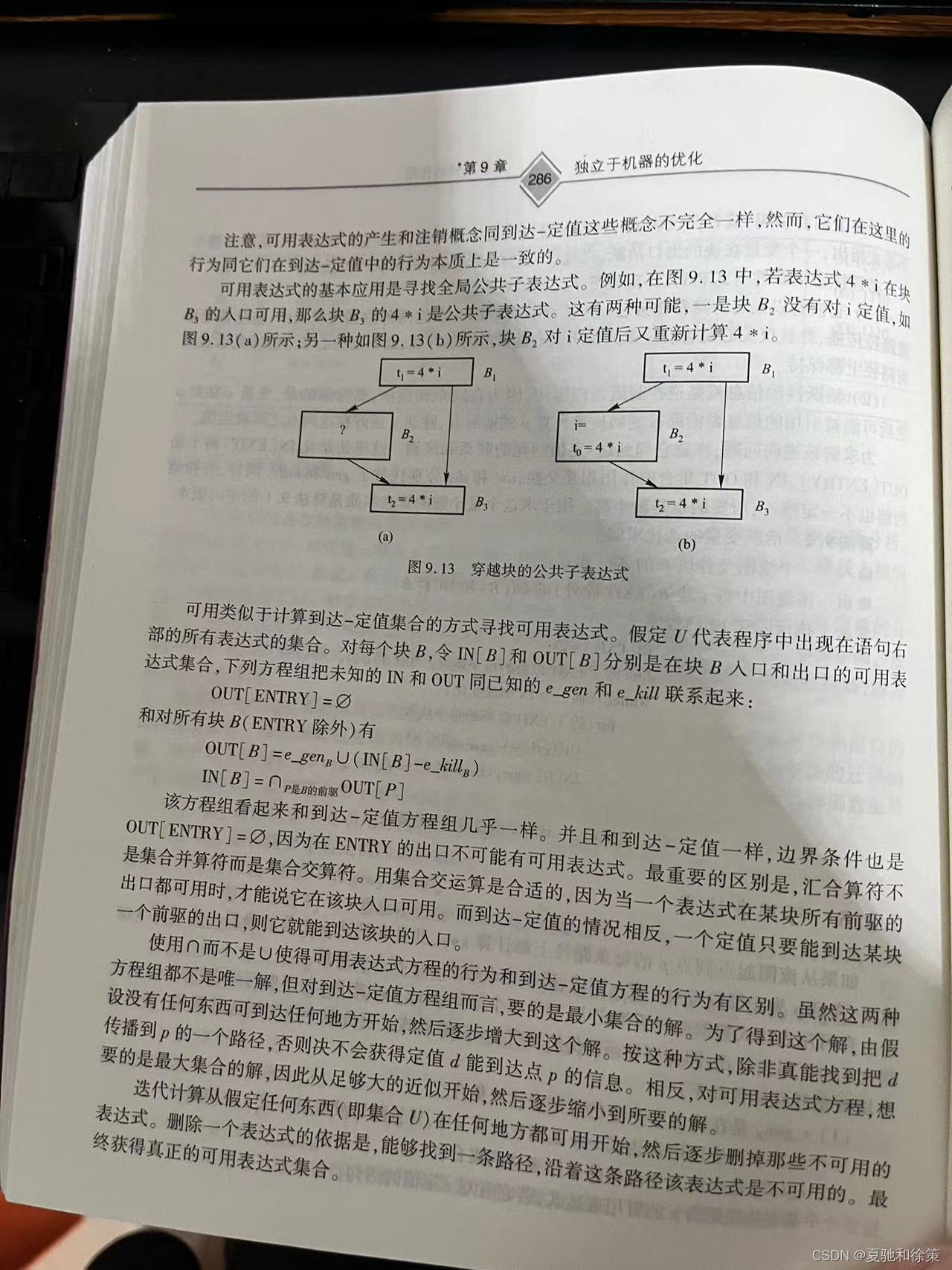

9.2.5 可用表达式：精细化数据流分析

可用表达式分析是数据流分析的一个重要方面，专注于识别在程序某点可重用的表达式计算结果。这种分析对于编译器优化，特别是在识别和利用全局公共子表达式方面，非常关键。本节将详细探讨可用表达式分析的基本原理、实施方法，以及它在程序优化中的应用。

可用表达式分析基础

可用表达式分析旨在确定某个表达式的计算结果在程序的特定点是否可用，即在没有对其操作数重新赋值的情况下，该表达式是否已经计算过。

表达式的可用性

一个表达式被认为在某点可用，是指从程序入口到该点的所有路径上，该表达式都已被计算，并且自最后一次计算以来，它的任何操作数都没有被重新赋值。

迁移函数的产生-注销形式

与到达-定值分析类似，可用表达式分析的迁移函数遵循产生-注销形式。对于单个语句，这意味着它可能产生一个新的可用表达式，并注销其他由于变量重新赋值而不再可用的表达式。

可用表达式分析的应用

可用表达式分析主要用于识别全局公共子表达式，这对于优化编译器生成的代码非常有帮助。

全局公共子表达式的识别

如果一个表达式在程序的某个点可用，那么在该点之后的计算中可以重用之前的计算结果，而不是重新计算该表达式。这种优化可以减少不必要的计算，提高程序的运行效率。

可用表达式分析的实施

实施可用表达式分析需要定义和解决一组数据流方程，这些方程基于迁移函数和控制流约束来描述程序中表达式的可用性。

定义数据流方程

数据流方程将每个程序点的入口和出口可用表达式集合与基本块内产生和注销表达式的操作联系起来。这些方程有助于确定哪些表达式在程序的不同点上是可用的。

求解数据流方程

求解数据流方程通常采用迭代方法，从一个保守的近似开始，逐步逼近精确解。对于可用表达式分析，这意味着从假设所有表达式在所有点都可用的近似开始，然后根据实际的迁移函数和控制流约束逐步调整。

结论

可用表达式分析是编译器优化的一个重要工具，它帮助编译器识别可以重用的表达式计算结果，从而减少不必要的计算，优化生成的代码。通过精确的数据流分析，编译器可以更智能地做出优化决策，生成更高效的程序。了解可用表达式分析的原理和方法不仅有助于理解编译器如何优化代码，也为软件开发人员提供了优化自己代码的见解。

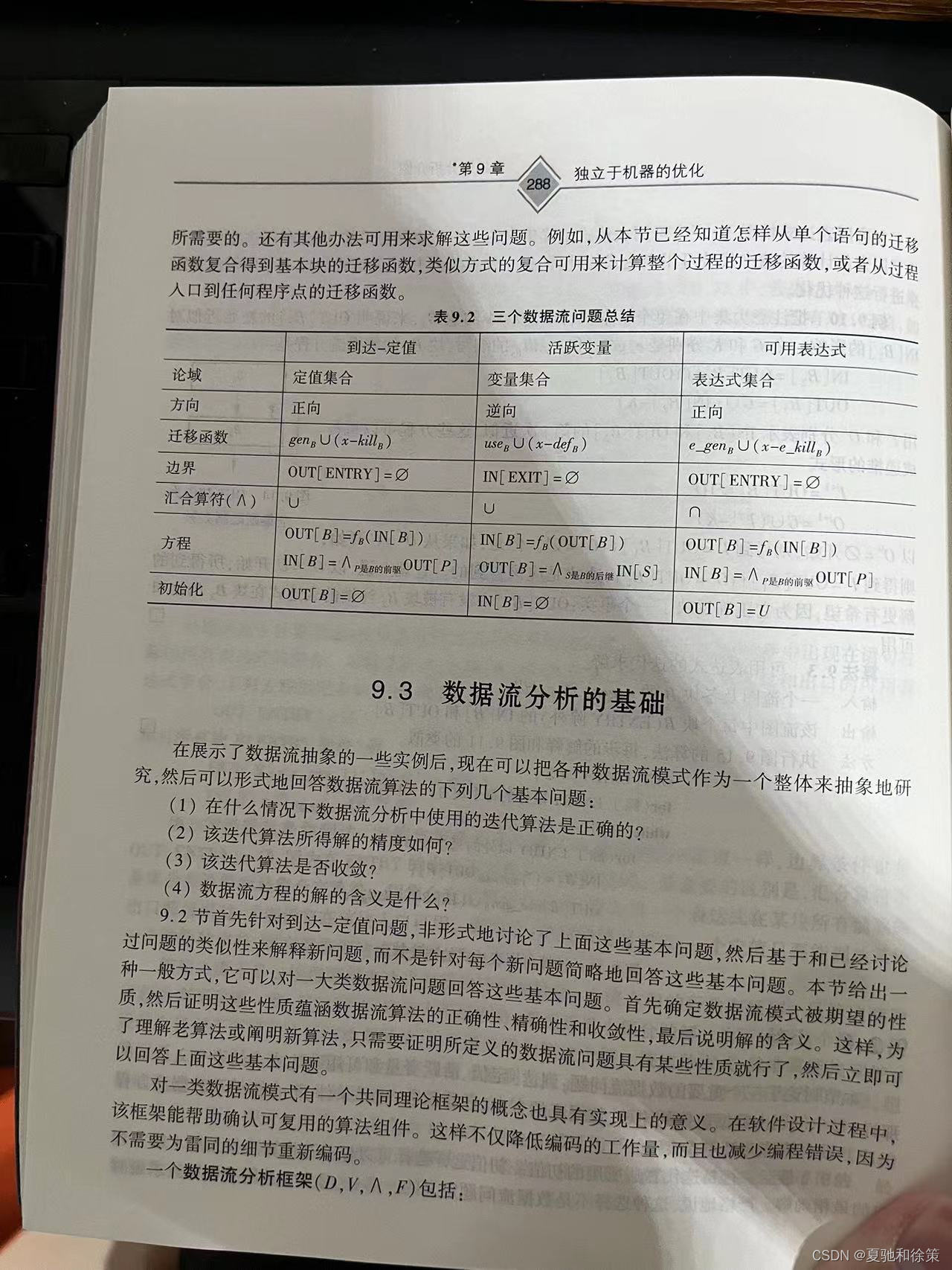

9.2.6 小结：深入理解数据流分析的核心问题

在本节中，我们探讨了编译器优化中三个至关重要的数据流问题：到达-定值、活跃变量和可用表达式。这些分析技术是编译器设计者工具箱中的关键工具，使得编译器能够进行有效的代码优化，提高生成代码的性能和效率。通过综合考察这些问题，我们可以更深入地理解数据流分析在程序优化中的作用。

数据流问题的组成要素

每个数据流问题可以通过以下几个关键要素进行描述：

• 论域：定义了数据流分析可以处理的信息范围，如定值集合、变量集合和表达式集合。
• 方向：指示信息流动的方向，可以是正向（从程序入口到出口）或逆向（从程序出口到入口）。
• 迁移函数：描述了程序中每个语句或基本块对数据流值的影响，如产生新的信息或注销旧的信息。
• 边界条件：定义了数据流分析的起始状态，如程序入口或出口处的数据流值。
• 汇合算符(∧)：用于合并来自不同路径的数据流信息，以汇总到同一点的各条路径的贡献。
• 数据流方程：将未知的数据流值与已知的迁移函数、边界条件和汇合算符联系起来，形成一组求解问题的方程组。

迭代算法的初始值

迭代算法用于求解数据流方程组，其初始值的选择至关重要，以确保算法能够找到方程组的最精确解。虽然这种选择不直接构成数据流问题的定义，但它是求解过程中必不可少的一环。正确的初始值设置有助于算法高效地收敛到精确解。

数据流问题的求解

尽管迭代算法是求解数据流问题的一种常用方法，但也存在其他方法，如从单个语句的迁移函数复合得到基本块的迁移函数，进而计算整个过程或过程入口到任何程序点的迁移函数。这些方法提供了不同的视角和工具，用于理解和优化程序行为。

结论

到达-定值、活跃变量和可用表达式分析为编译器设计者提供了强大的手段，用于理解程序的动态行为，并据此进行有效的代码优化。通过精细的数据流分析，编译器能够识别优化机会，减少不必要的计算，更好地管理资源，最终生成更高效、更快的代码。深入理解这些数据流问题及其求解方法，对于任何希望编写高性能代码的软件开发人员来说，都是一个宝贵的资产。
