Intel Sandy Bridge/Ivy Bridge架构/微架构/流水线 (1) - 特性概述

Intel Sandy Bridge/Ivy Bridge Microarchitecture

Intel Sandy Bridge微架构继承了Intel Core微架构与Nehalem微架构的成功之处，同时还提供了如下的创新特性：

• Intel 高级向量扩展（Intel AVX）
  • 将128位的Intel SSE指令集扩展为256位的浮点指令集，相对于128位的代码，AVX具有两倍的性能优势
  • 指令编码支持非破坏性的目标，提供了更加灵活的代码编写技术
  • 支持在256位/128位AVX代码和传统的128位SSE代码之间灵活的迁移或代码共存
• 增强的前端与执行引擎
  • 新的译码后微指令高速缓存（decoded ICache），提升前端带宽，减少分支预测失败的性能损失
  • 先进的分支预测算法
  • 额外的宏熔合支持
  • 更大的动态执行窗口
  • 增强的多精度整型运算（ADC/SBB，MUL/IMUL）
  • 增强的LEA带宽
  • 降低通常的执行停顿（读端口/回写冲突/旁路延迟/局部停顿）
• 升级的高速缓存层级结构支持更宽的数据通路
  • 通过两个对称的访存操作端口实现了双倍的带宽
  • 通过增加缓冲区数量支持同时处理更多的进行中读存和访存操作
  • 内部带宽达到每周期2个读存操作和1个写存操作
  • 升级的预取机制
  • 高带宽低延迟的最后一级缓存LLC架构
  • 片上部件互联的高带宽环形架构
• 片上系统（system-on-a-chip）支持
  • 第二代Intel Core处理器中集成的图形与媒介引擎
  • 集成的PCIE控制器
  • 集成的内存控制器
• 新一代Intel Turbo Boost技术
  • 利用TDP余量（TDP headroom）来推升CPU核和集成图形单元的性能

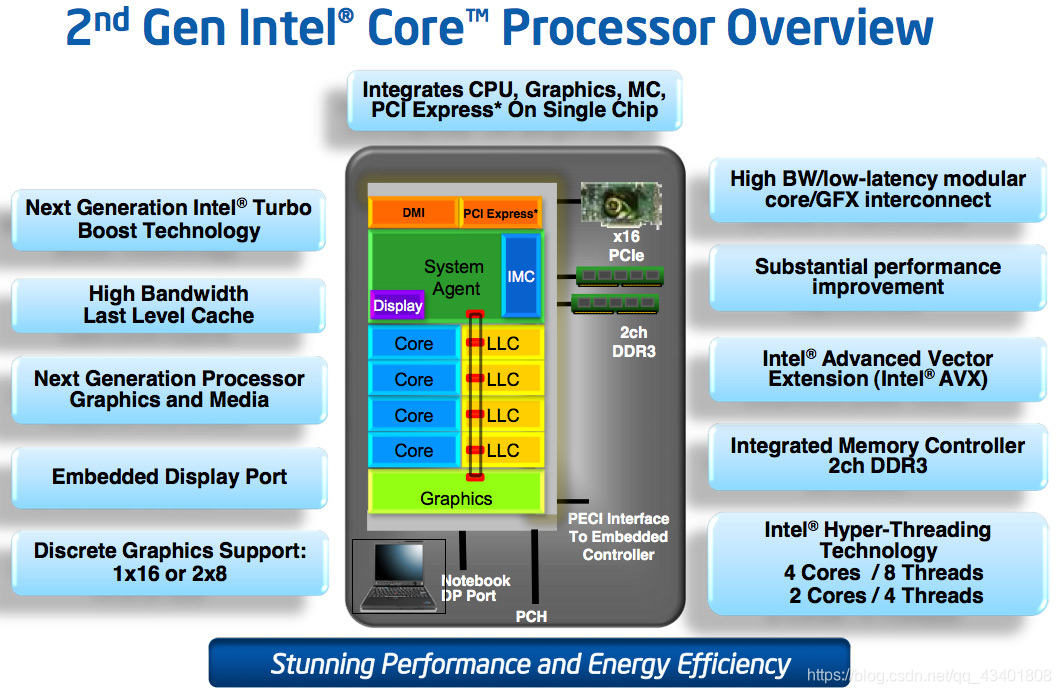

下图展示了第二代Intel® Core™处理器（即基于Sandy Bridge微架构）的结构。从图中可以看到集成的图形单元，4个处理器核，共享的L3缓存（即LLC），集成的内存控制器等。

以下是基于Sandy Bridge/Ivy Bridge微架构及其变体的代表处理器

	Xeon (Server)	Core (Desktop)
Sandy Bridge	Xeon® E7-8800/4800/2800 families Xeon® E5 family Xeon® E3-1200 family	Core  i7-3930K processor 2nd generation Intel® Core™ i7-2xxx, Core™ i5-2xxx, Intel® Core™ i3-2xxx processor series
Ivy Bridge	Xeon® processor E7-8800/4800/2800 v2 families, Xeon® processor E3-1200 v2 family,	3rd generation Intel® Core™ processors
Ivy Bridge-E	Xeon® processor E5-4600/2600/1600 v2 families, Xeon® processor E5-2400/1400 v2 families	Core™ i7-49xx Processor Extreme Edition
