Intel Haswell/Broadwell架构/微架构/流水线 (1)-流水线概述

Intel Haswell/Haswell-E/Broadwell Microarchitecture

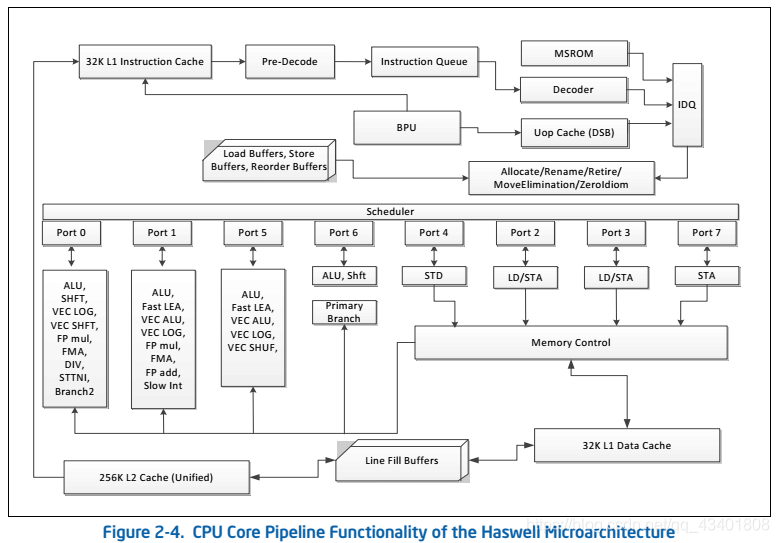

Intel Haswell微架构基于Sandy Bridge / Ivy Bridge微架构，继承了前代微架构的成功之处。下图是Haswell微架构的基本流水线功能框图。通常，在下述章节中介绍的内容也适用于Broadwell微架构。正对Broadwell微架构所做的增强在最后一节中概述。

Haswell微架构具有如下的创新特性：

• 支持AVX2（advanced vector extension 2）和FMA
• 全新的通用指令用于加速整型数值加密
• 支持Intel®事务同步扩展（Transactional Sychronization Extension – Intel® TSX）
• 单核每周期可以分发8条微指令
• 256位的数据通路可以用于访存操作以及FMA，AVX浮点，AVX2整型执行单元
• 提升了L1D与L2缓存的带宽
• 两条FMA执行流水线
• 4个算逻单元ALU （发射口0，1，5，6下）
• 3个存储地址STA发射口（发射口2，3，7）
• 2个分支执行单元（发射口6下的primary branch和发射口0下的branch2）
• IA处理器core与uncore子系统的高级电源管理特性
• 支持可选的四级高速缓存

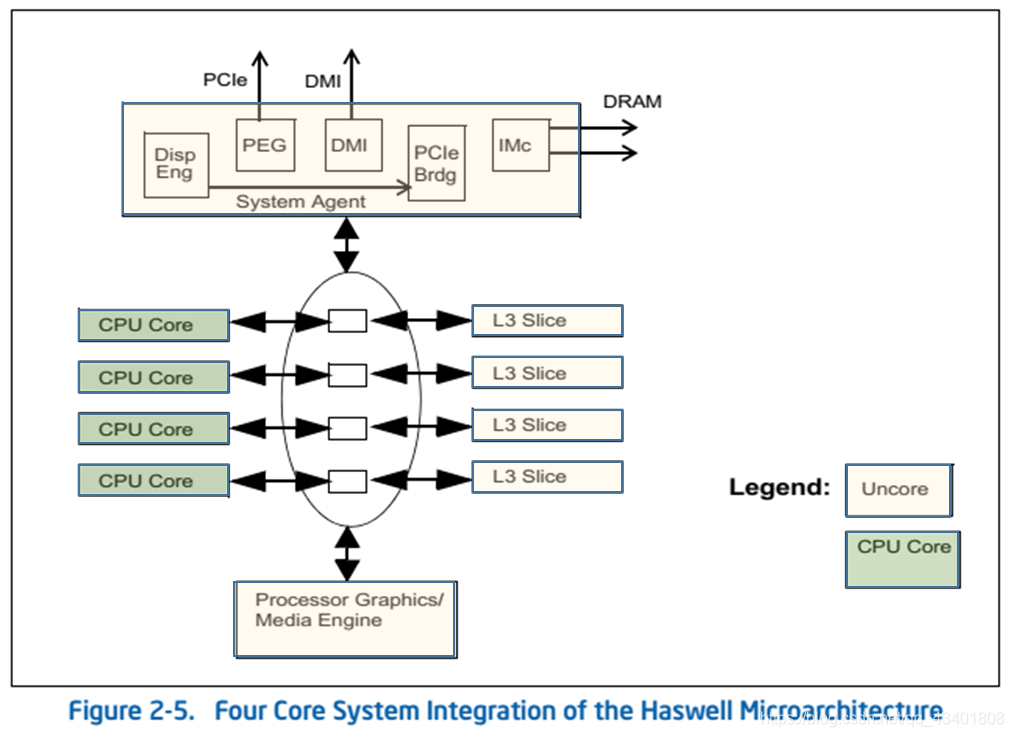

Haswell微架构支持多个处理器核与共享的核外子系统灵活的集成方式。在这里核外子系统由用于连接多个L3缓存分片（包括可选的片外L4缓存）的互联环路，处理器集成的图形单元，集成的内存控制器，interconnect fabrics等。下面是一个4核的处理器配置示意图。
