Intel Skylake (Client) 架构/微架构/流水线 (1) - 流水线概述

Intel Skylake Client Microarchitecture

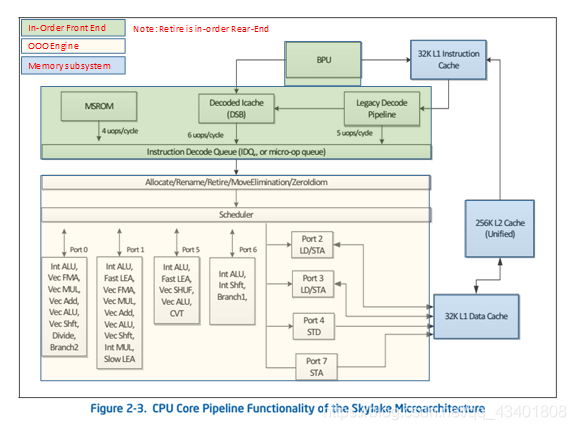

Intel Skylake Client微架构是Haswell/Broadwell微架构的继任者，除了继承了前代微架构的成功之处，还做了多方面的功能与性能增强。下面是Skylake微架构流水线的功能功能框图。

• 更大的内部缓冲区，允许更深的乱序执行和更高的高速缓存带宽
• 提升流水线前端吞吐量
• 增强的分支预测器
• 改进除法器的吞吐量和延迟
• 更低的能耗
• 增强超线程技术获得更高的SMT性能
• 平衡浮点加法，乘法与熔合乘加（FMA）的吞吐量与延迟

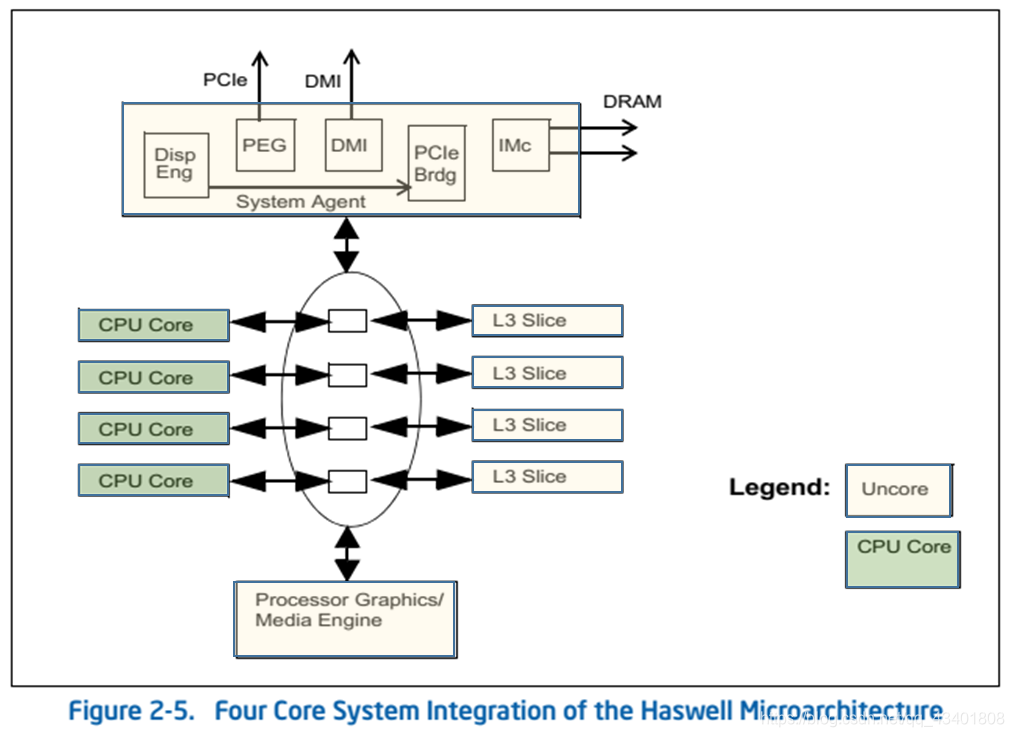

Skylake微架构支持多个处理器核与共享的核外子系统(uncore subsystem)的集成方式。这里核外子系统由多个部件组成，包括用于连接L3缓存各分片的互联环路（片外L4缓存可选），处理器的集成图形单元（俗称集成显卡），集成的内存控制器，interconnect fabrics等。下面是一个四处理器核的配置示意图。注：这张图实际上是Haswell的配置图，谁知道文档作者怎么想的。
