1.AT指令概述

来源：http://www.rosoo.net/a/201011/10451.html

1.1由来

AT命令集是由拨号调制解调器(MODEM)的发明者贺氏公司(Hayes)为了控制Modem发明的控制协议.AT是Attention的缩写,协议本身采用文本.每个命令均以AT打头,因此得名。
AT指令，用于控制手机GSM模块。其中就包括对SMS的控制。AT指令在此基础上演化并被加入GSM 07．05标准以及现在的GSM07．07标准。在随后的GPRS控制，3G模块，以及工业上常用的PDU，均采用AT命令集来控制，这样AT命令实际在这一些产品上成为事实的标准。

1.2优点

命令简单易懂，并且采用标准串口来收发AT命令，这样对设备控制大大简化了，转换成简单串口编程了。
AT命令提供了一组标准的硬件接口–串口。这个简化的硬件设计.较新的电信网络模块，几乎都采用串口硬件接口。
AT命令功能较全，可以通过一组命令完成设备的控制，完成呼叫、短信、电话本、数据业务、传真。

1.3 AT命令与ppp协议的关系

在数据通讯的应用中，比如说无线拨号上网。除了AT命令，还会常听到另外一个网络协议ppp(Point to Point Protocol)。
在应用串口通讯的场合，我们可以从硬件上明确看到分为两大块。

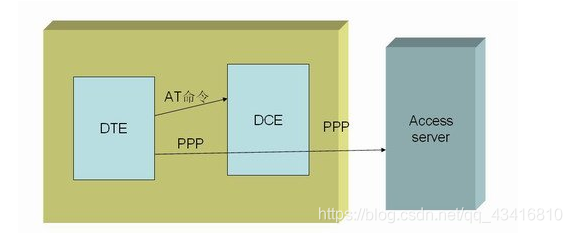

DTE（Data Terminal Equipment）数据终端设备。通常是一个智能设备，如PC机，嵌入式主机等，用于发送AT命令和PPP命令，还有用于链路通讯的DCE(Data Circuit Terminal )数据电路终端。用于与外界建立通讯的链路。
DTE与DCE之间用串口相连。比如PC机用串口接入拨号MODEM时，PC机是DTE，拨号MODEM是DCE。 AT和PPP的相同点都是由DTE发送给DCE的协议。不同点是AT只用于DTE来控制DCE。比如初始化设备，用于发送呼叫，发送短消息等，虽然AT有规范，但是大部分DTE产商都扩展了一些AT命令。

而PPP是用于数据通讯，是DTE与远程的接入服务器(Access Server)进行通讯的协议。是属于网络通讯的数据链路层协议，DCE本身收到PPP包时，除了将其调制到物理层上发送到远端服务器外，本身并不处理PPP的内容。
在这里插入图片描述

2.AT指令命令格式

2.1命令格式

AT指令都以”AT”开头,以(即\r,回车符)结束，模块运行后,串口默认的设置为：8位数据位、1位停止位、无奇偶校验位、硬件流控制（CTS/RTS）。
注意为了发送AT命令,最后还要加上 (即\n,换行符)这是串口终端要求。
有一些命令后面可以加额外信息来：如电话号码
每个AT命令执行后,通常DCE都给状态值,用于判断命令执行的结果。

2.2返回格式

AT返回状态包括五种情况 OK,ERROR,命令相关的错误原因字符串和一些的特殊的字符，比如“>”提示输入。
返回状态前后都有一个CR字符.
如 <CR>OK<CR>表示AT命令执行成功.
<CR>ERROR<CR>表示AT命令执行失败
<CR>NO DIAL TONE<CR>只出现在ATD命令返回状态中,表示没有拨号音,这类返回状态要查命令手册

2.3实测

我看大家都是这么说，但我测了一下，我用的模块是SIM5360F，得到了这样的结果。返回的字串中分别以两个回车开头和结尾。有没有知道的，交流下。可能跟具体的产品有关吧。所以建议，使用时还是测一下。

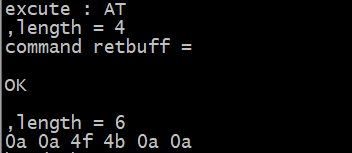

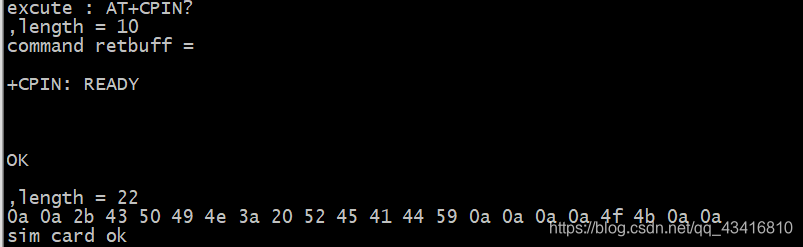

执行AT和AT+CPIN？，返回如下
在这里插入图片描述

2.4查询命令

还有一些命令本身是要向DCE查询数据,一般：
(1)、测试命令(Test Command)在AT指令后面加上“=?”即构成测试命令。例如“AT+CSCS=?”会列举出所有支持的字符集。
(2)、读取命令(Read Command)在AT指令后面加上“?”即构成读取命令。例如“AT+CSCS?”会列举出当前设置。
数据返回时,一般是+打头命令，返回格式
+命令:命令结果
如:AT+CMGR=0 (获取内存下标为0的信息)
(3)、执行命令（Execute Command）一般而言在AT指令后加上“=”及命令参数即可。有些命令例如AT+CMGR命令没有参数，直接就可以执行。

注：并不是所有的AT指令都支持(1)和(2)。
