多机通信实验(c51代码)

多机通信实验

原创代码,供参考。
编程控制单片机驱动多台单片机,实现多台单片机之间的通信。

具体要求为:

(1)主机设置有多个按钮,每个按钮对应一台通信的从机。

(2)按下主机中的按钮,表示与其对应的从机进行通信。主机将发送一个数字到该从机上,并在该从机的LED数码管上进行显示。

(3)为了便于观察效果,建议主机发送的数字呈一定规律。比如,依次增加。

主机代码

#include<reg51.h>
#include<intrins.h>

#define a_addr 20//设置接收机1的地址
#define b_addr 21//设置接收机2的地址
unsigned char num1=0;//发送给接收机1
unsigned char num2=0;//发送给接收机2

void send_a() interrupt 0
{
	TB8=1;
	SBUF=a_addr;
	while(TI==0);
	TI=0;
	TB8=0;
	num1=(num1+1)%16;
	SBUF=num1;
	while(TI==0);
	TI=0;
}

void send_b() interrupt 2
{
	TB8=1;
	SBUF=b_addr;
	while(TI==0);
	TI=0;
	TB8=0;
	num2=(num2+1)%16;
	SBUF=num2;
	while(TI==0);
	TI=0;
}

void main()
{
	IT0=1;EX0=1;
	IT1=1;EX1=1;
	EA=1;//打开中断
	TMOD=0x20;
	SCON=0xe8;//方式3 SM2=1 不允许接
	TH1=TL1=0xfd;//波特率9600
	TR1=1;
	while(1);
}

接收机1代码

#include<reg51.h>
#include<intrins.h>

unsigned char code key_code[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
#define a_addr 20

void play() interrupt 4
{
	RI=0;
	if(RB8==1)
	{
		if(SBUF==a_addr)
		{
			SM2=0;
		}
	}
	else
	{
		P1=key_code[SBUF];
		SM2=1;
	}
}
void main()
{
	SCON=0xf0;
	TMOD=0x20;
	TH1=TL1=0xfd;//波特率9600
	TR1=1;
	ES=1;
	EA=1;
	P1=key_code[0];
	while(1);
}

接收机2代码

#include<reg51.h>
#include<intrins.h>

unsigned char code key_code[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
#define b_addr 21

void play() interrupt 4
{
	RI=0;
	if(RB8==1)
	{
		if(SBUF==b_addr)
		{
			SM2=0;
		}
	}
	else
	{
		P1=key_code[SBUF];
		SM2=1;
	}
}
void main()
{
	SCON=0xf0;
	TMOD=0x20;
	TH1=TL1=0xfd;//波特率9600
	TR1=1;
	ES=1;
	EA=1;
	P1=key_code[0];
	while(1);
}

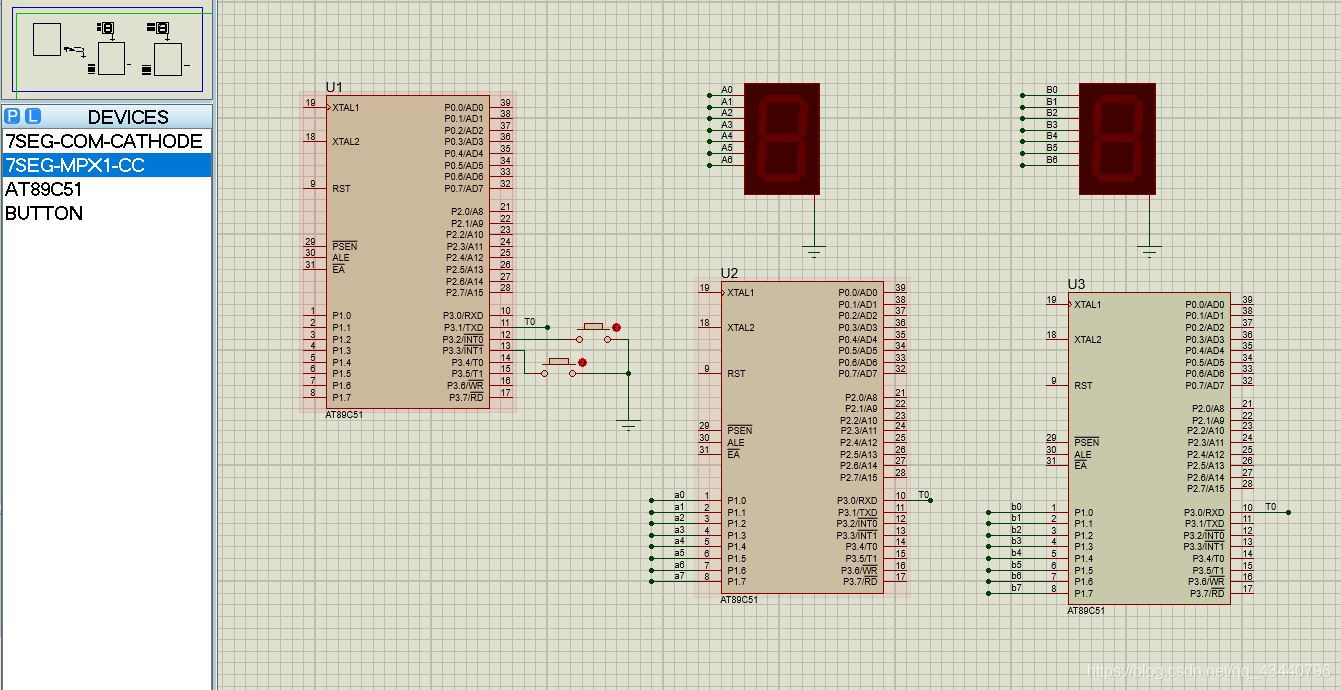

电路图
在这里插入图片描述
