一、STM32 ADC

1.1参考资料

《STM32不完全手册》第20章
《STM32中文参考手册》第11章
芯片数据手册ADC部分+GPIO部分

1.2 什么是ADC

ADC是Analog-to- Converter 的缩写，指模/数转换器，将连续的模拟信号转换为离散的数字信号的器件，一般使用电压值来表示数字化。

1.3 怎么学

实话说，看完中文参考手册ADC部分，就是一个感觉，听君一席话，就是听君一席话…
学习的时候管制一下这几个问题

  • 几个ADC控制器
  • 几位什么型的AD
  • 那些引脚有ADC功能
  • 参考电压问题
  • 注入通道/规则通道是什么，有什么区别
  • 有哪些转换模式（单次、连续、扫描、间断）
  • 时钟
  • 寄存器

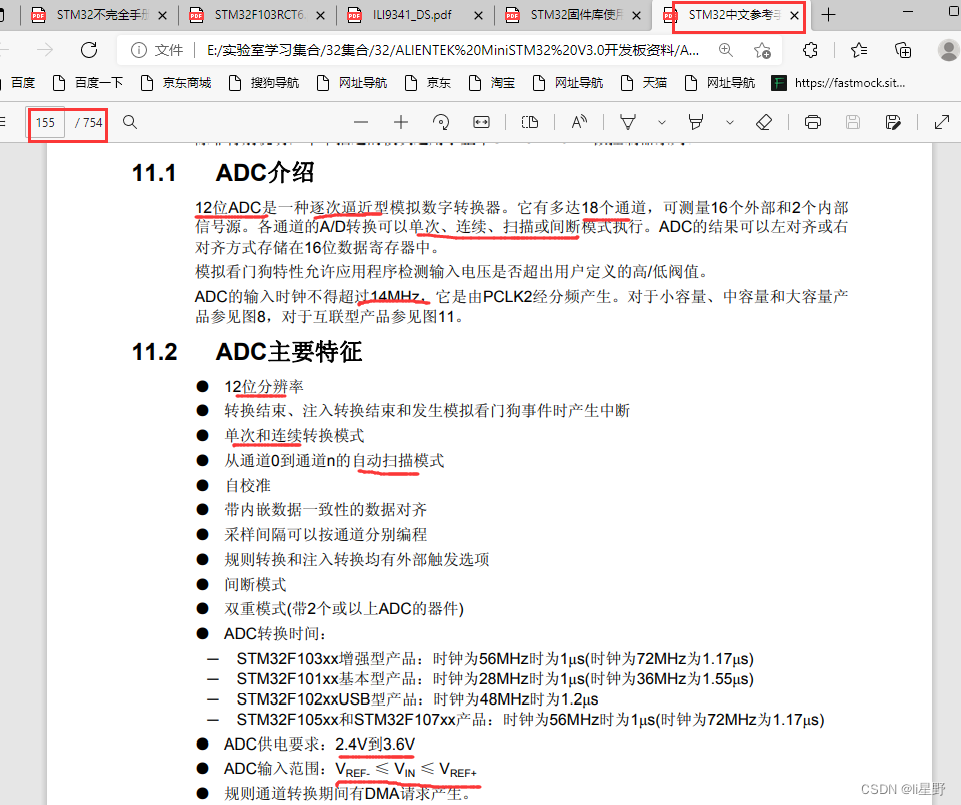

1、基本信息

在这里插入图片描述

2、引脚对应表

在这里插入图片描述

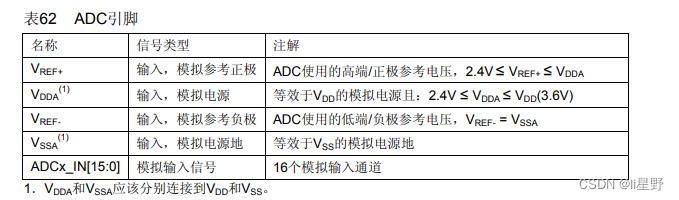

3、电压问题

在这里插入图片描述

4、框图

在这里插入图片描述
注释：
1、规则通道正常进入，按照代码顺序执行的AD采集，最多16个通道，注入通道通过中断事件进入的AD采集，最多4个通道

5、关于模式

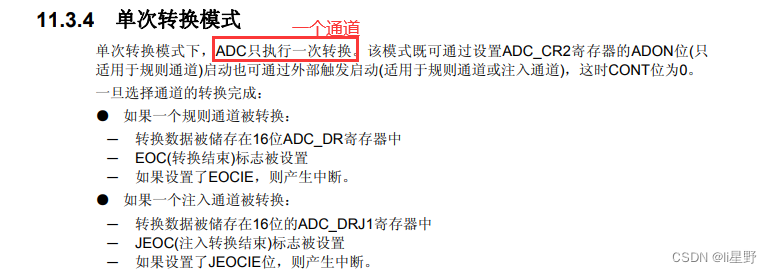

1、单次转换在这里插入图片描述

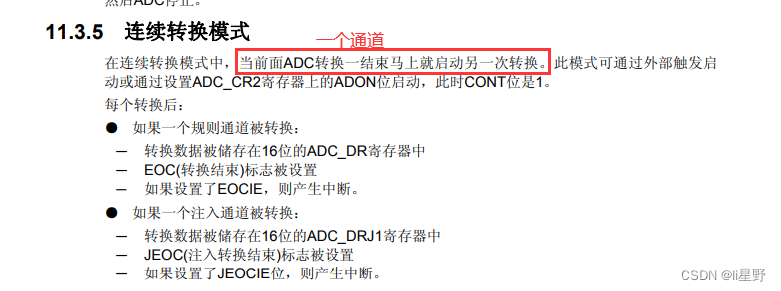

2、连续转换
在这里插入图片描述

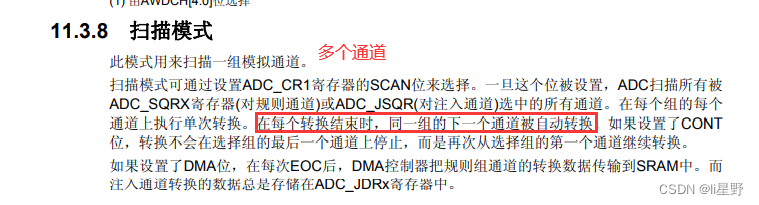

3、扫描模式
在这里插入图片描述

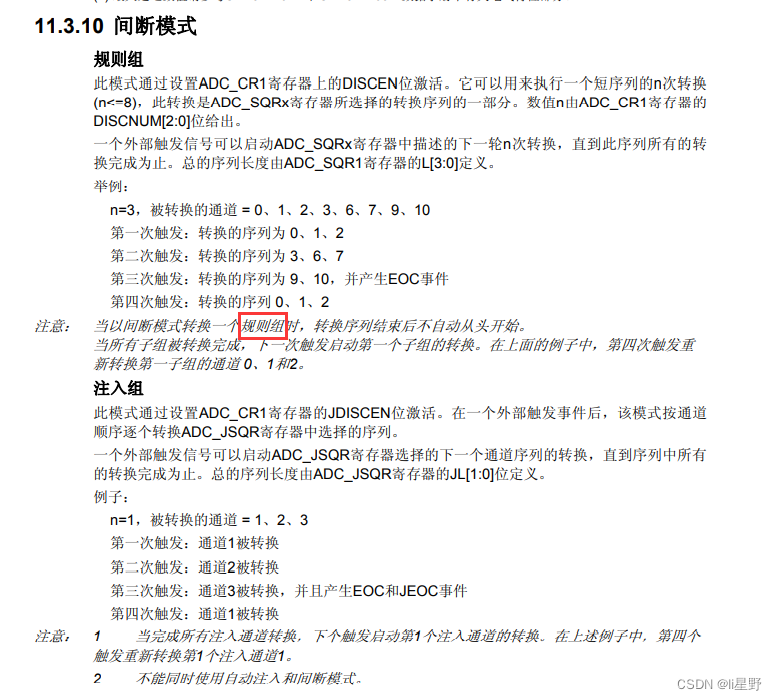

4、间断模式
在这里插入图片描述
设置不同的序列后将他们组成一个小组，然后进行小组的AD采集

二、寄存器

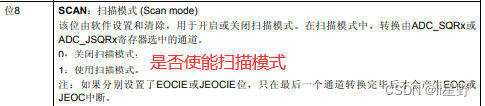

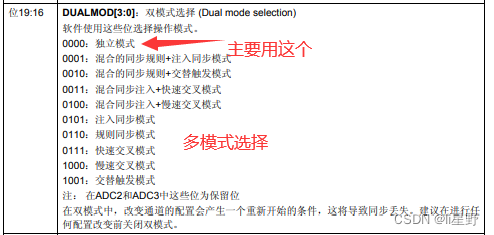

1、ADC_CR1

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

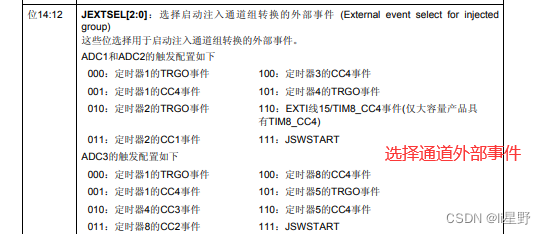

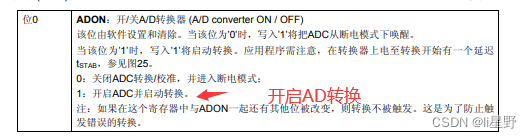

2、ADC_CR2

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

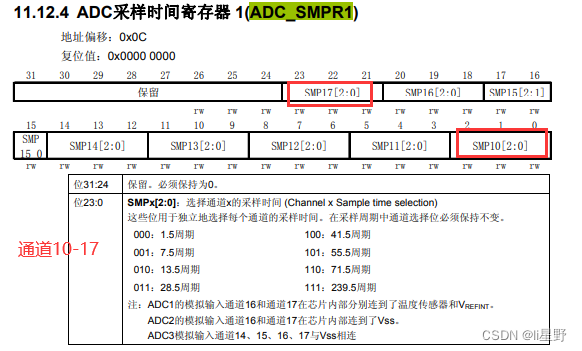

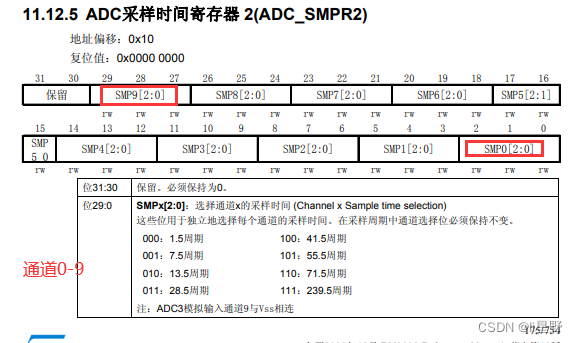

3、ADC_SMPR1和ADC_SMPR2

在这里插入图片描述

在这里插入图片描述
可以独立设置每一个通道的采用时间
ADC转换时间
在这里插入图片描述

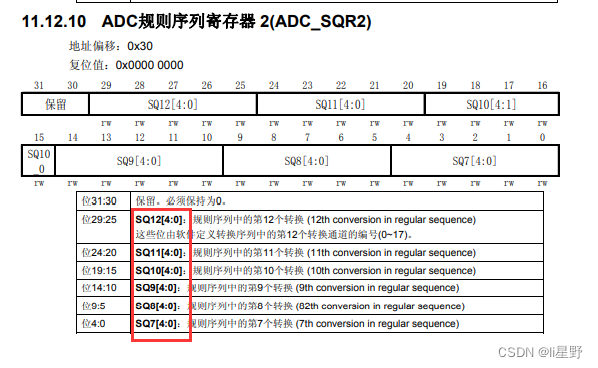

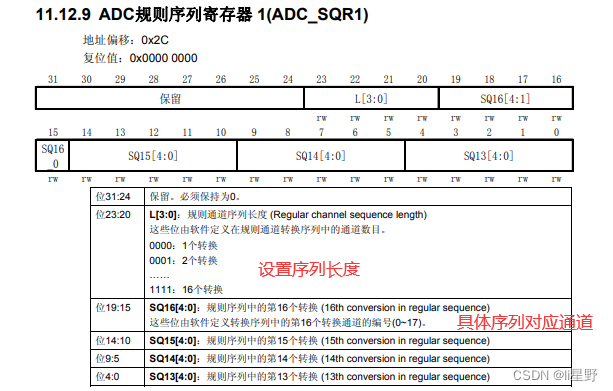

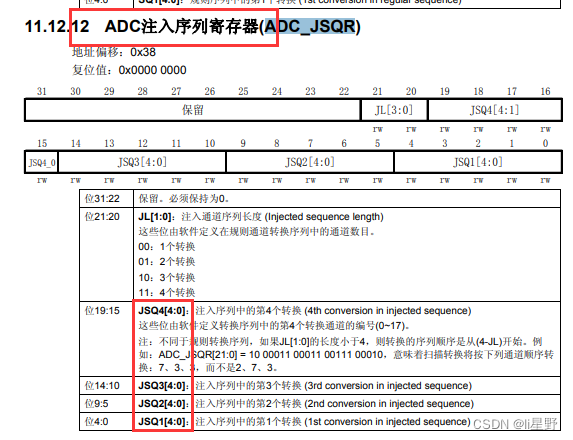

4、ADC_SQR1、ADC_SQR2、ADC_SQR3和ADC_JSQR

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

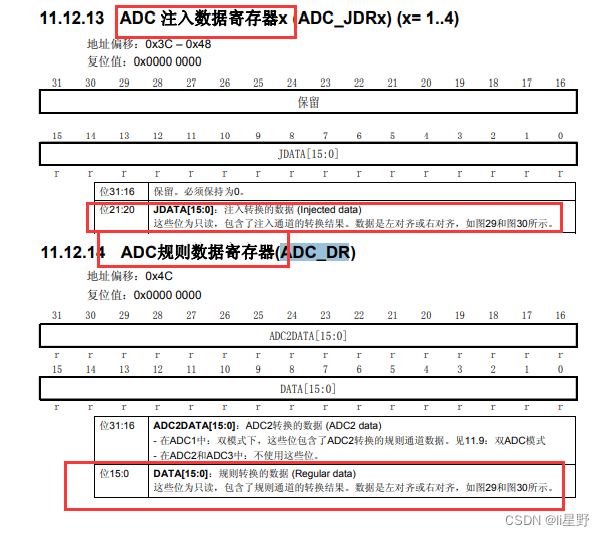

5、ADC_JDRx和ADC_DR

在这里插入图片描述

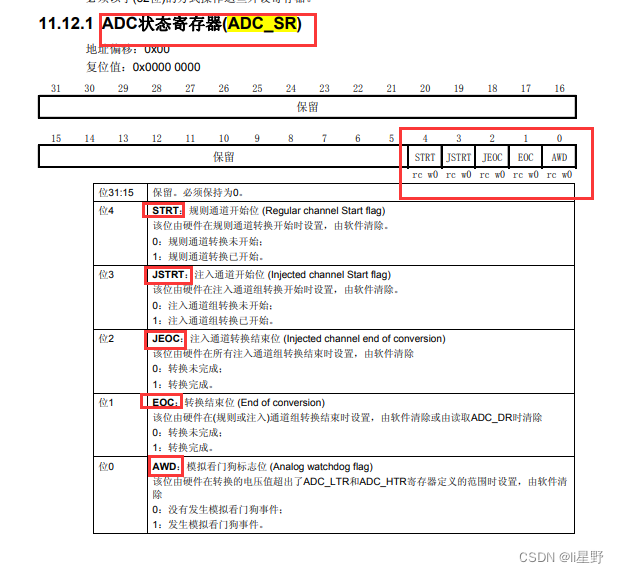

6、ADC_SR

在这里插入图片描述

三、库函数配置

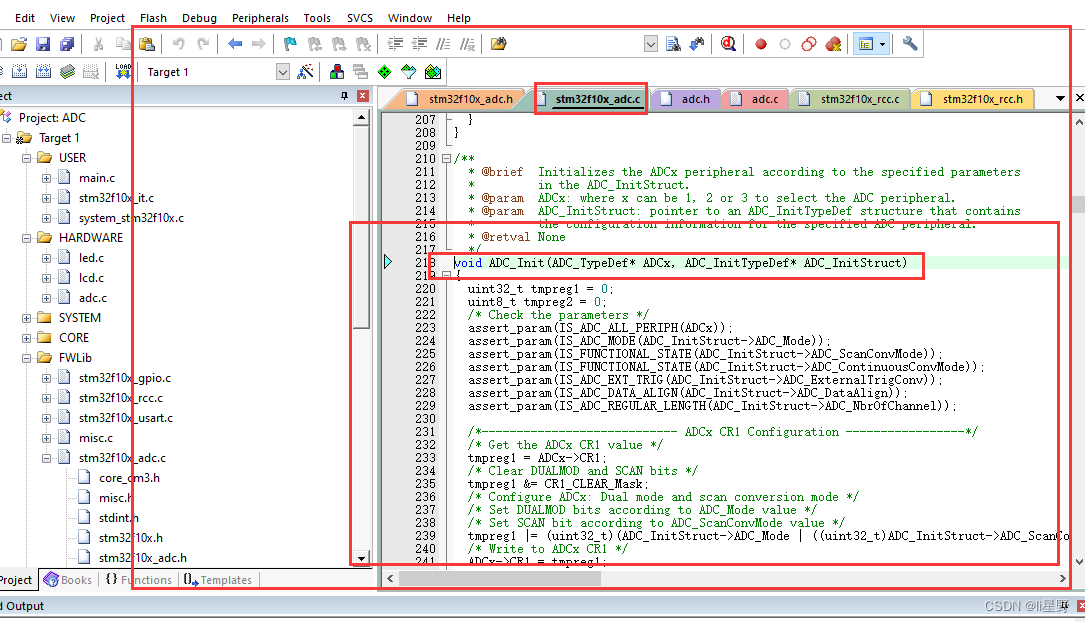

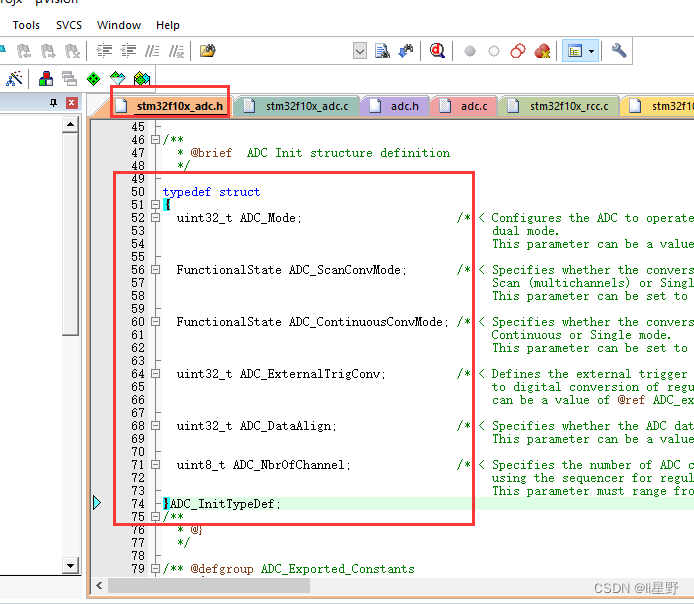

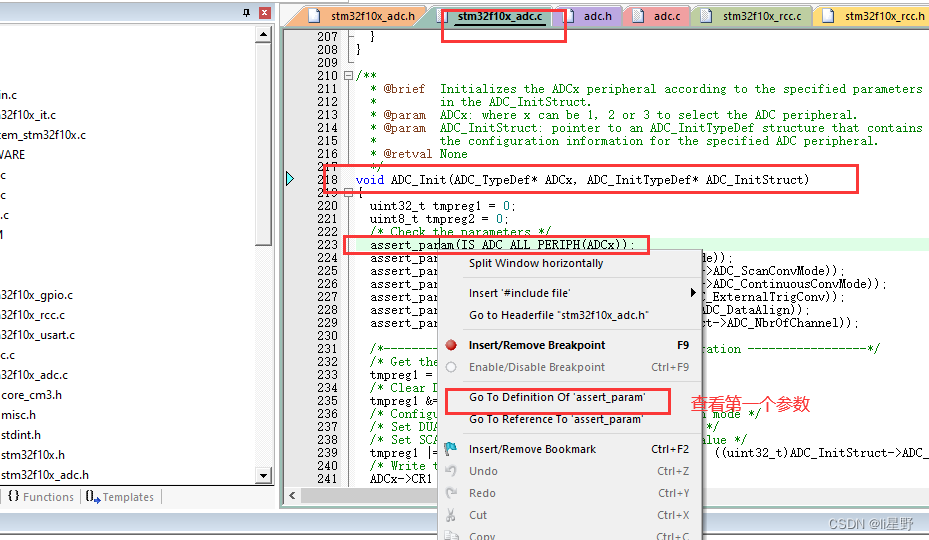

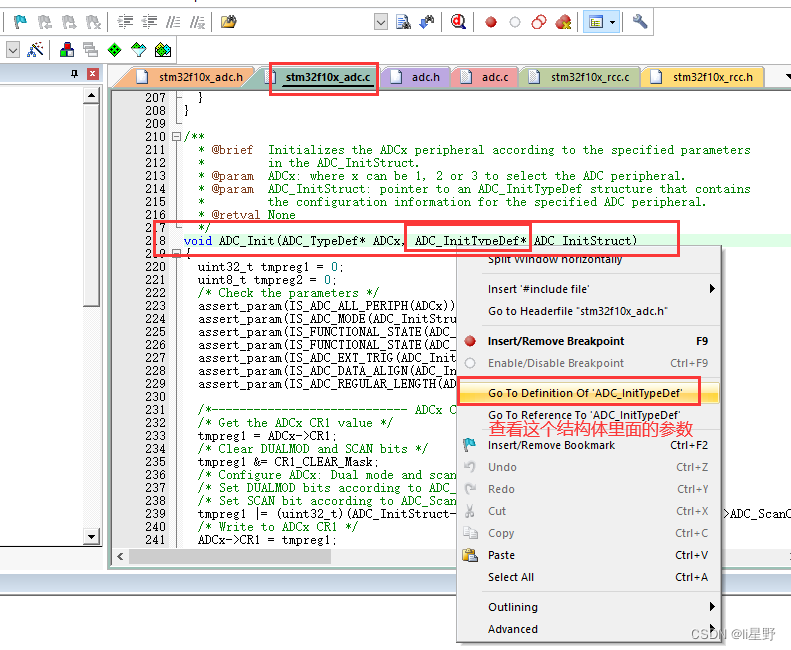

1、void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

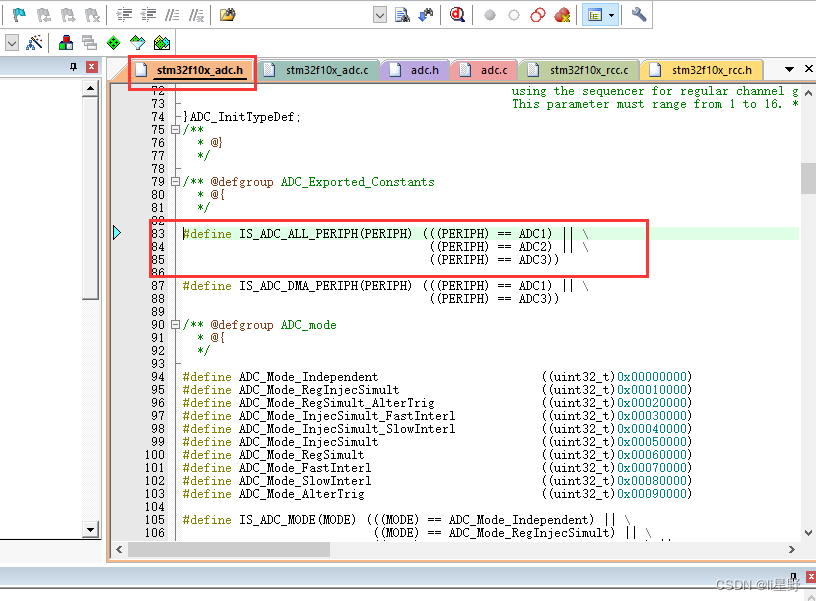

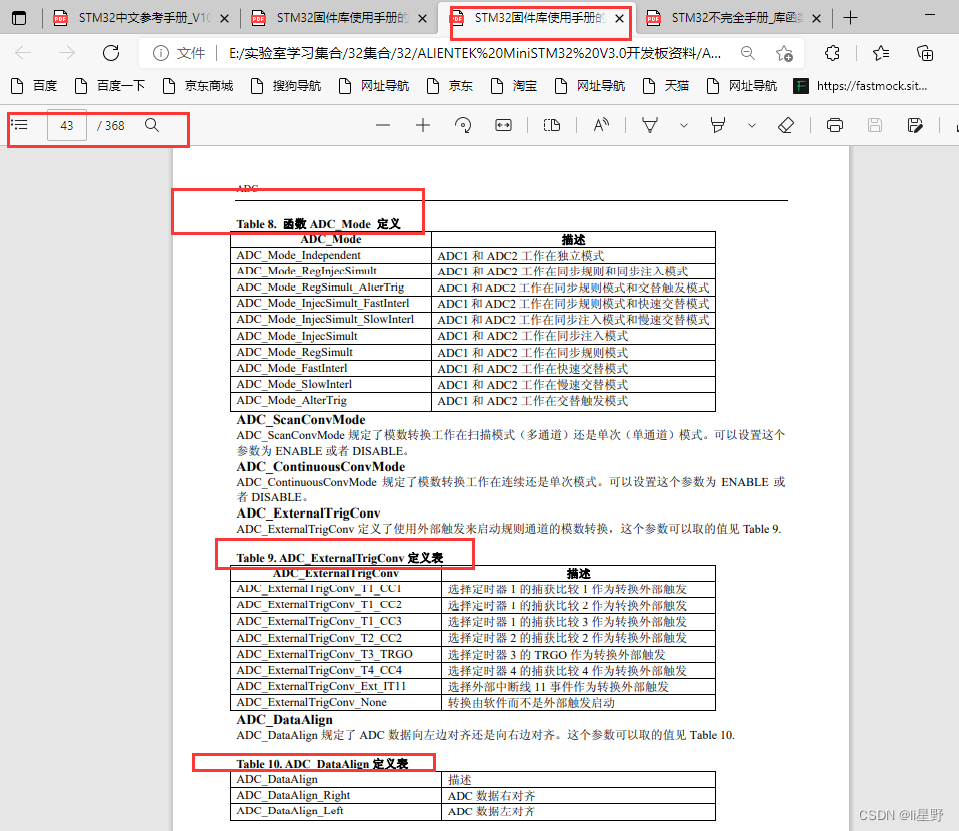

不同参数的有效输入可以查看固件库函数说明
在这里插入图片描述

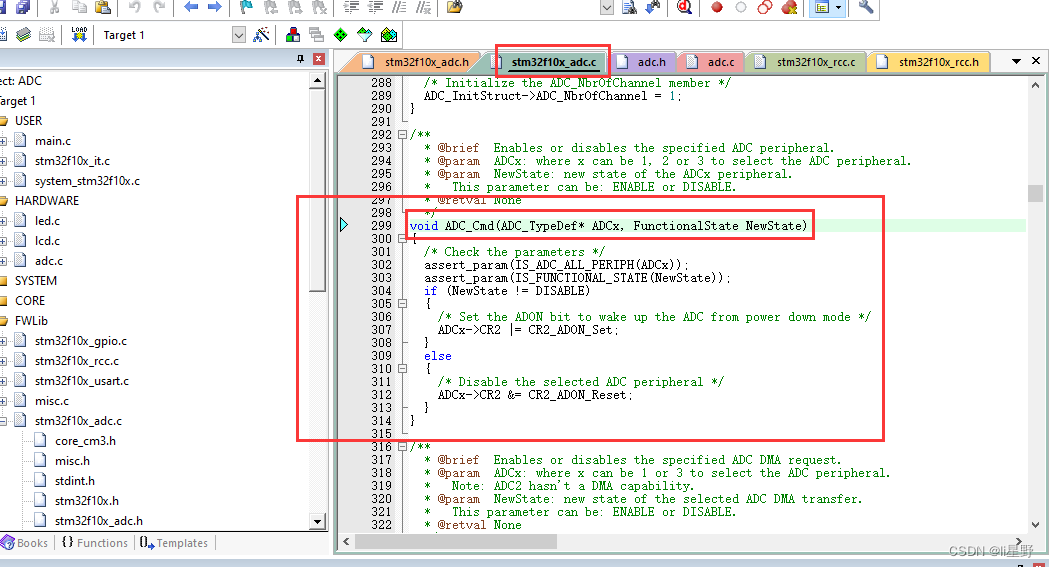

2、void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState)；

在这里插入图片描述

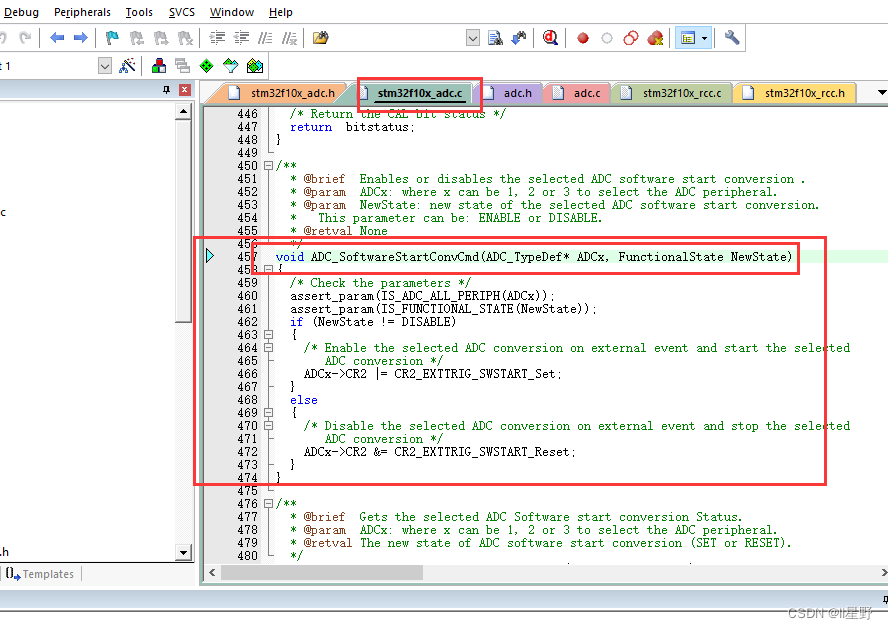

3、void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)

使用软件转换函数
在这里插入图片描述

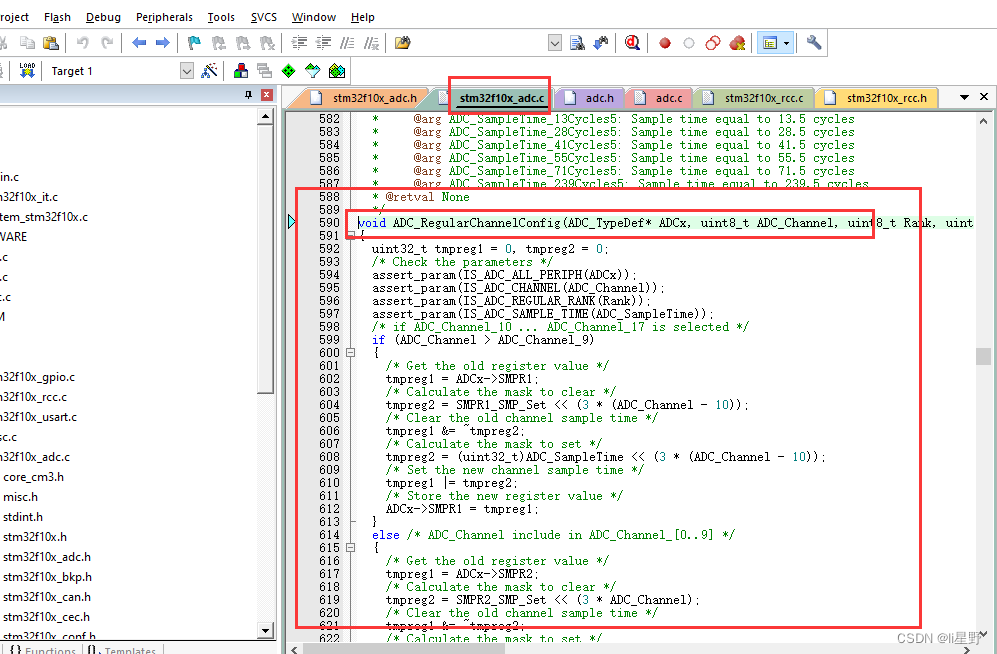

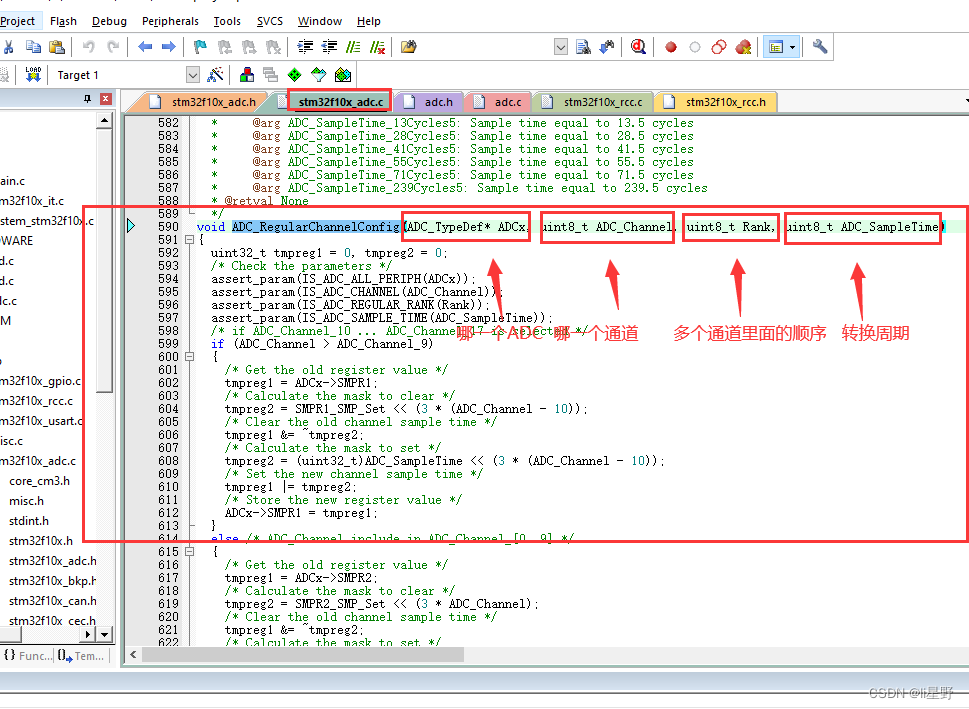

4、ADC_RegularChannelConfig

规则通道配置函数
在这里插入图片描述
在这里插入图片描述

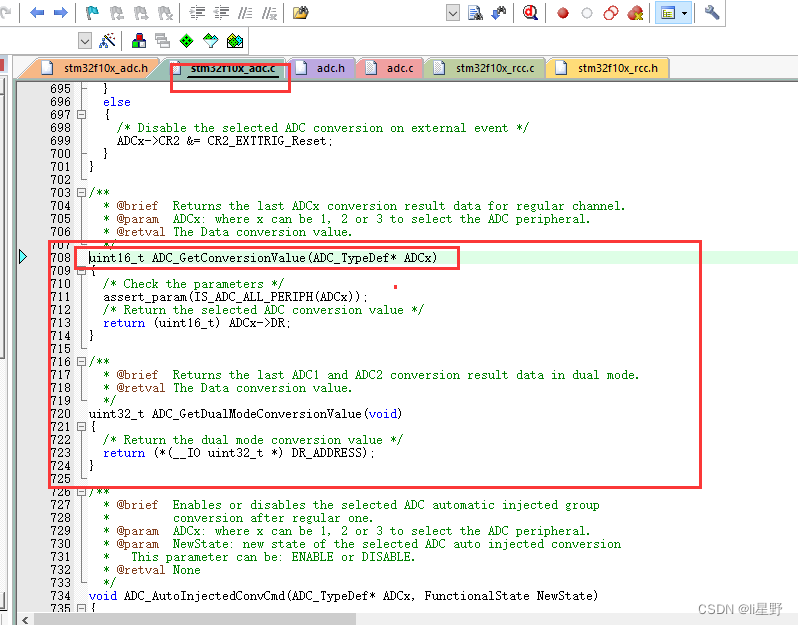

5、uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx)

获取ADC转换结果的值
在这里插入图片描述

四、应用

目标：实现4个AD采集并且显示

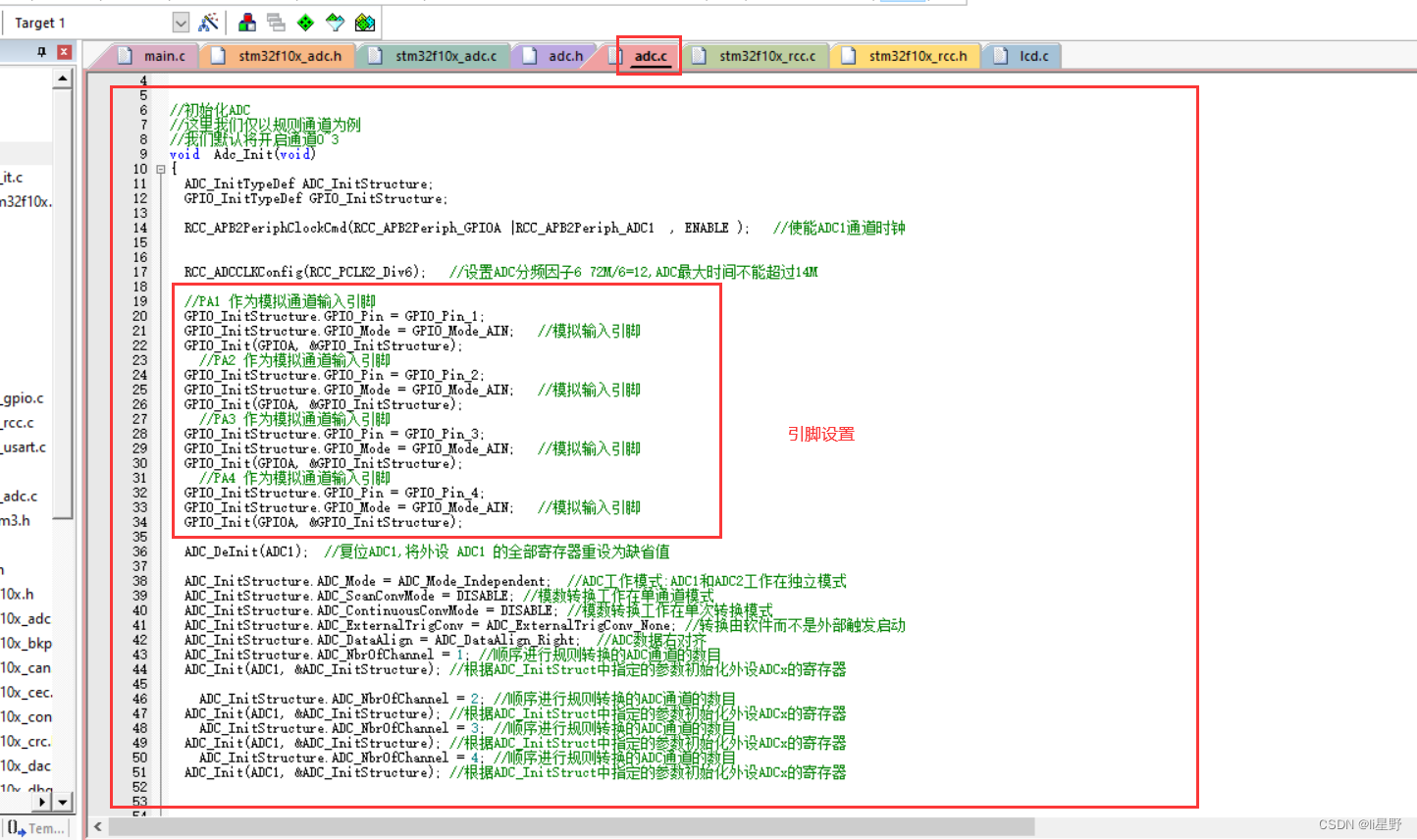

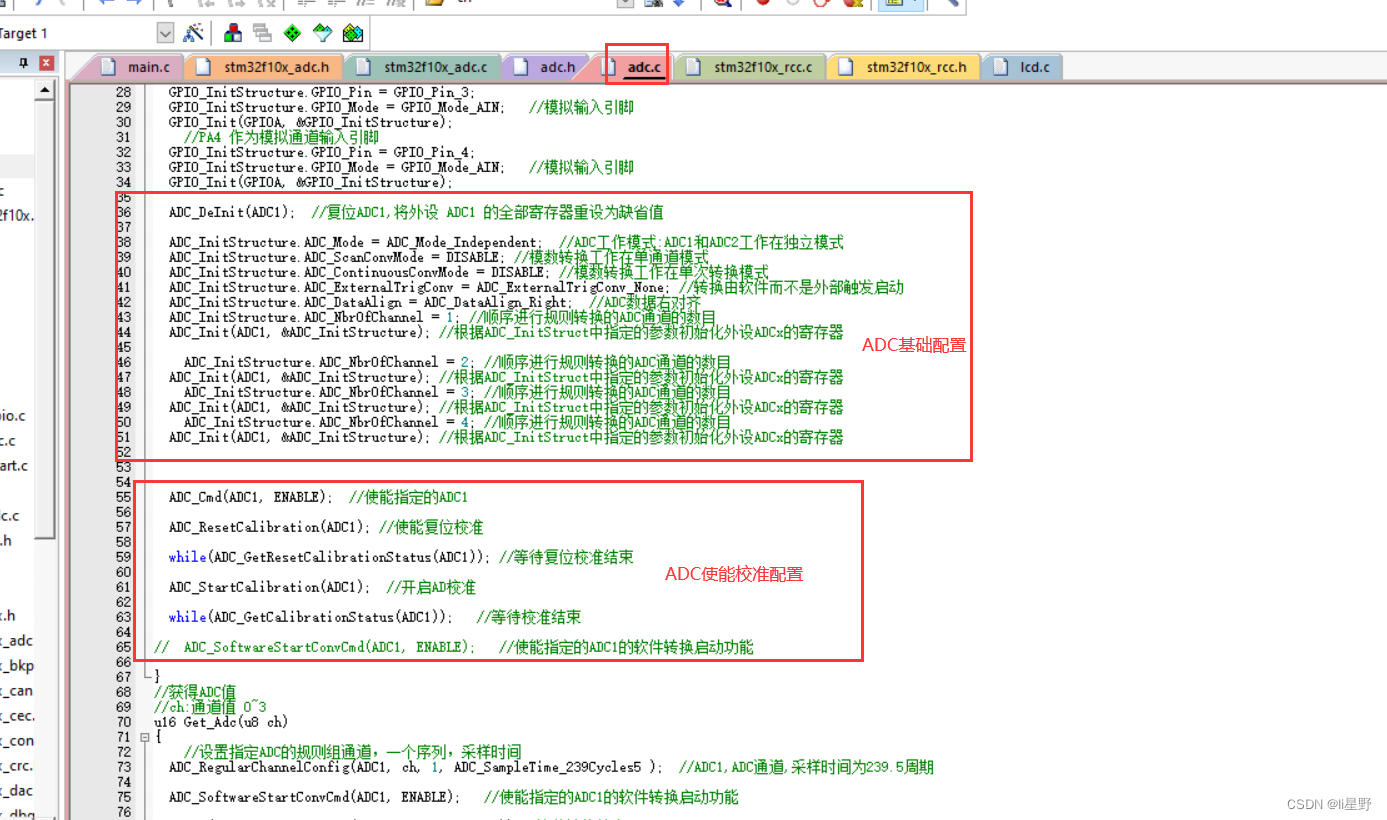

1、初始化

在这里插入图片描述

在这里插入图片描述

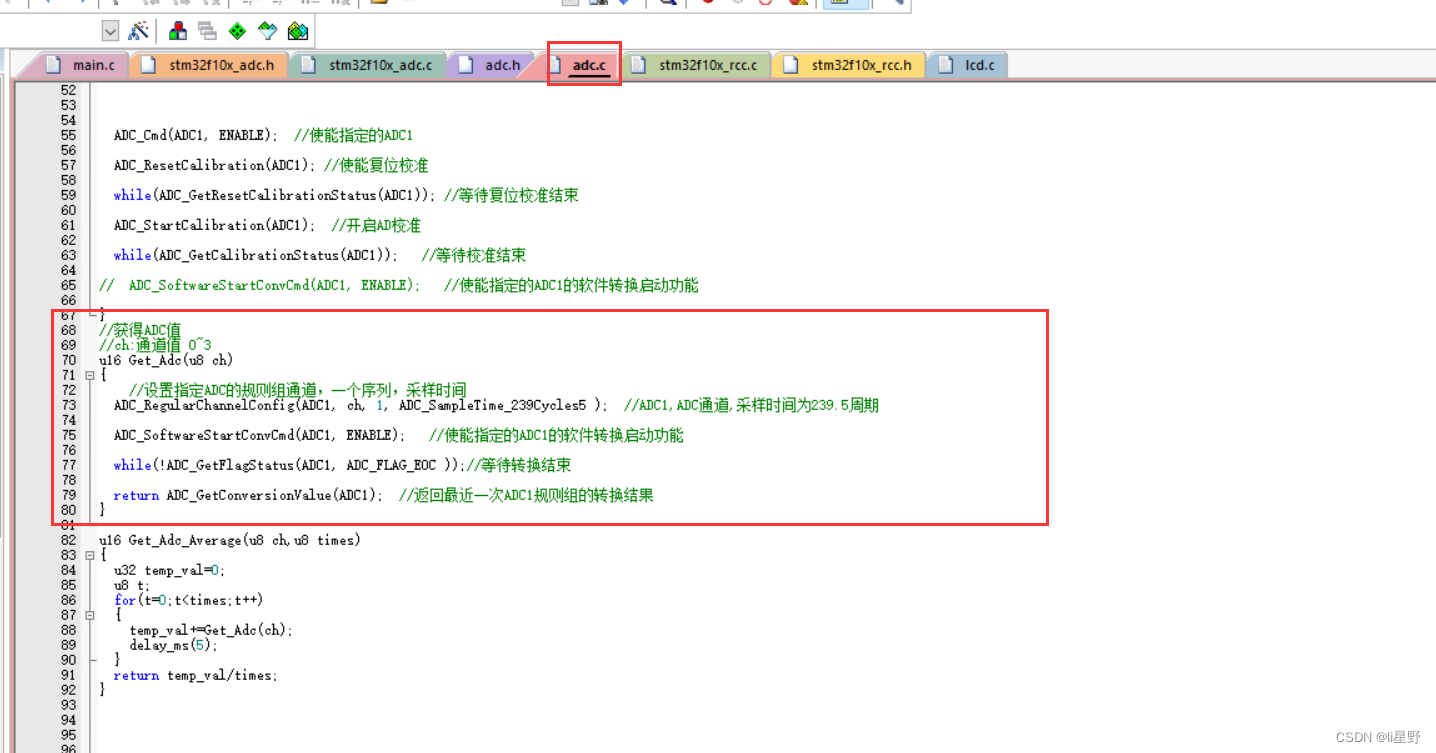

2、读取转换值

在这里插入图片描述

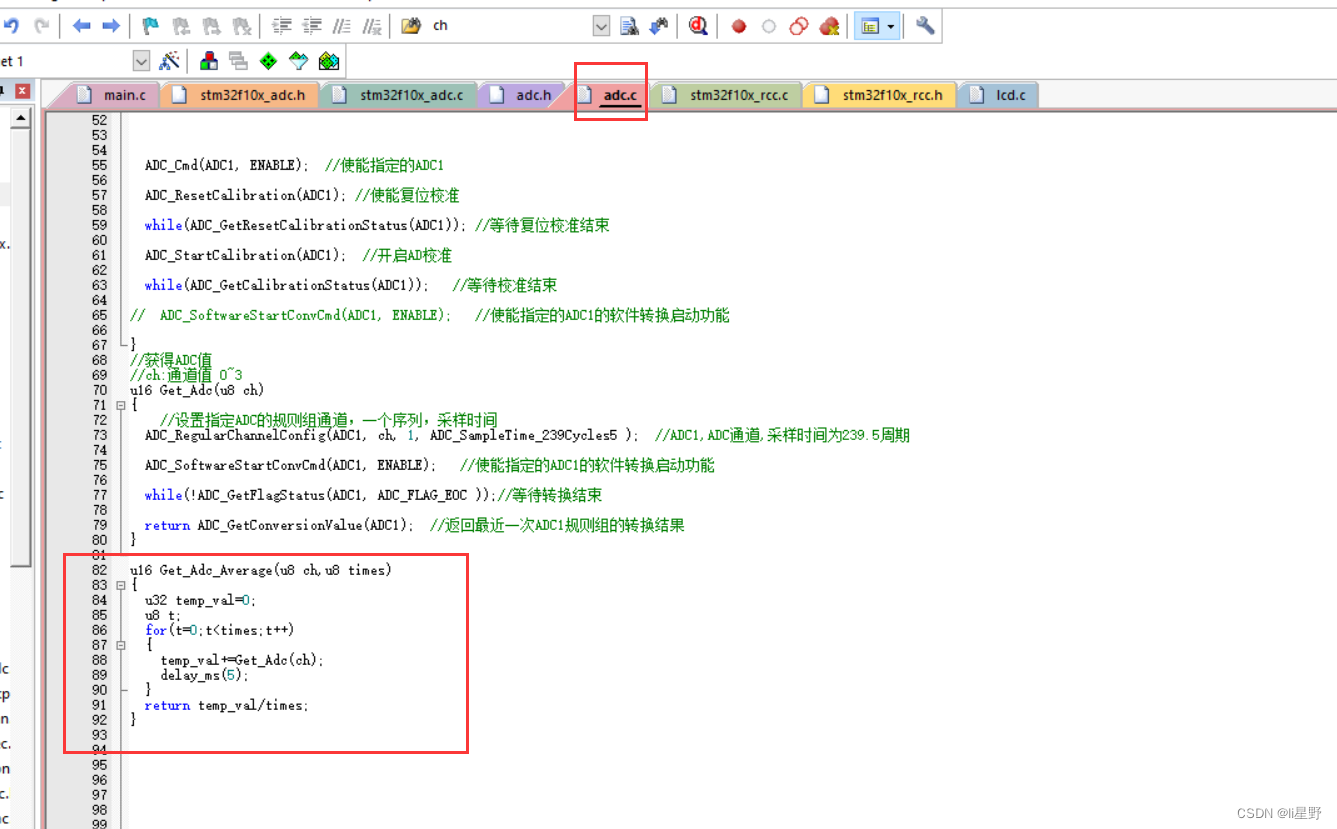

3、多次采集优化结果

在这里插入图片描述

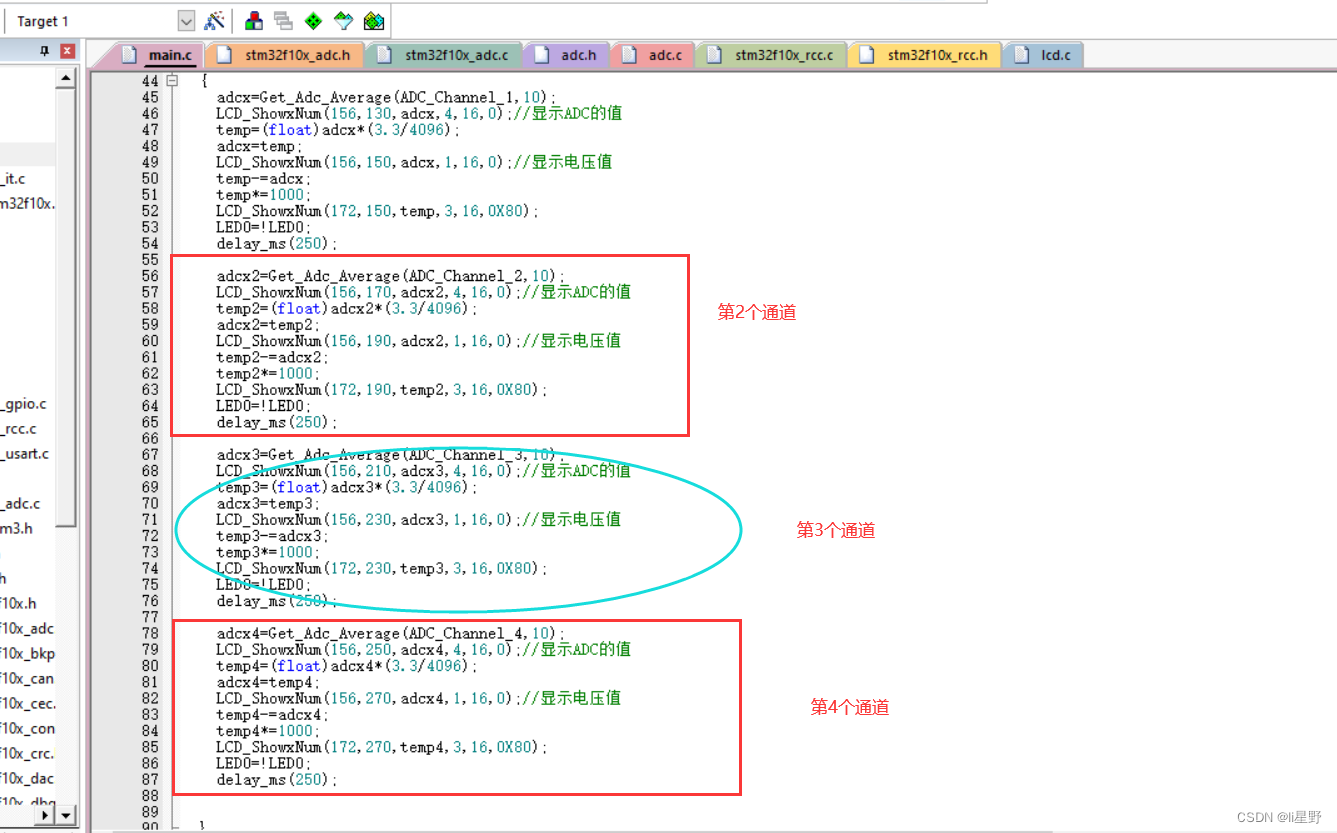

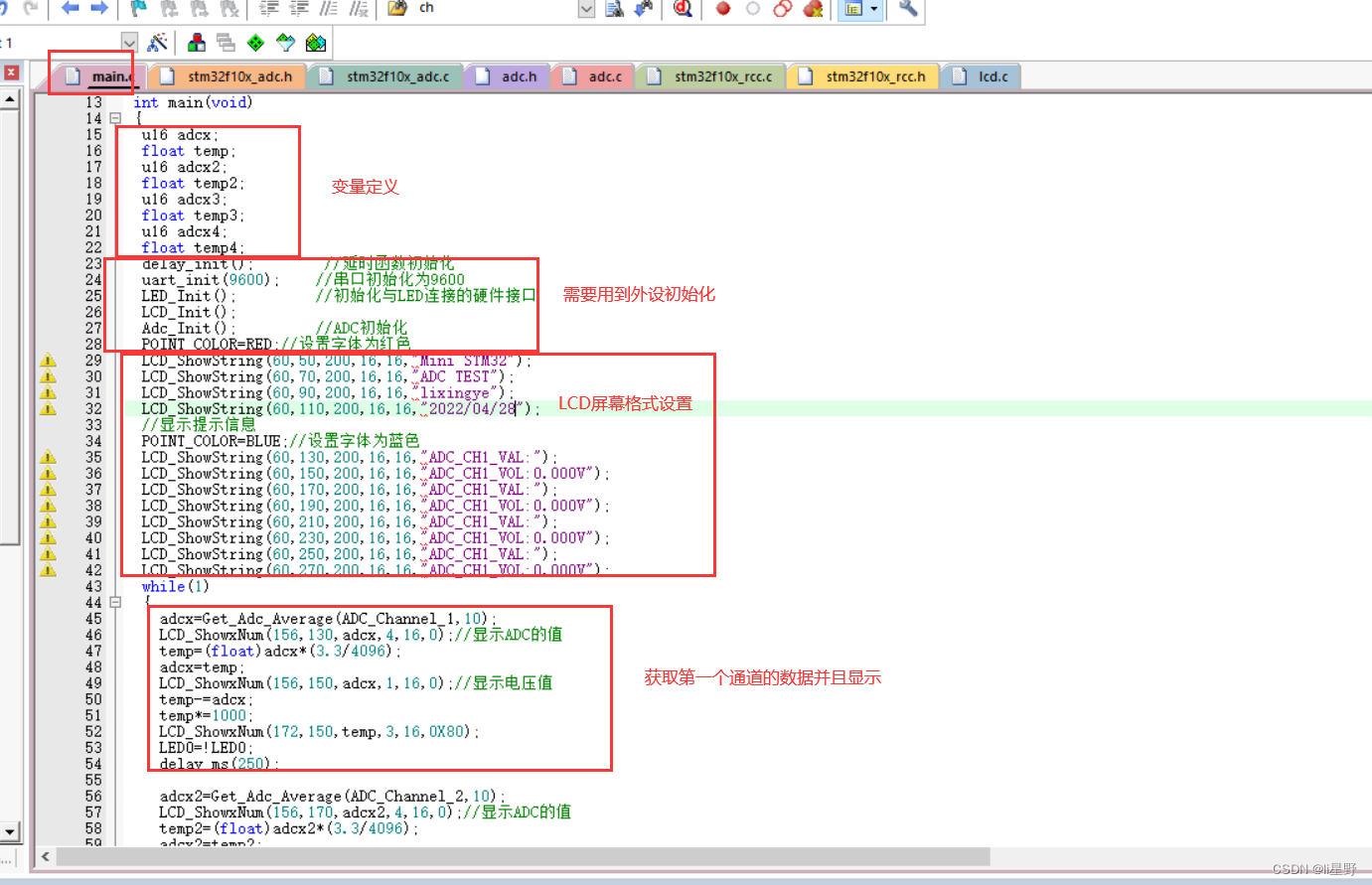

4、主函数

在这里插入图片描述
在这里插入图片描述

5、代码

（1）主函数

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "adc.h"


 int main(void)
 {
	u16 adcx;
	float temp;
	u16 adcx2;
	float temp2;
	u16 adcx3;
	float temp3;
	u16 adcx4;
	float temp4;
	delay_init();	    	 //延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	LCD_Init();
 	Adc_Init();		  		//ADC初始化
	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"Mini STM32");
	LCD_ShowString(60,70,200,16,16,"ADC TEST");
	LCD_ShowString(60,90,200,16,16,"lixingye");
	LCD_ShowString(60,110,200,16,16,"2022/04/28");
	//显示提示信息
	POINT_COLOR=BLUE;//设置字体为蓝色
	LCD_ShowString(60,130,200,16,16,"ADC_CH1_VAL:");
	LCD_ShowString(60,150,200,16,16,"ADC_CH1_VOL:0.000V");
	LCD_ShowString(60,170,200,16,16,"ADC_CH2_VAL:");
	LCD_ShowString(60,190,200,16,16,"ADC_CH2_VOL:0.000V");
	LCD_ShowString(60,210,200,16,16,"ADC_CH3_VAL:");
	LCD_ShowString(60,230,200,16,16,"ADC_CH3_VOL:0.000V");
	LCD_ShowString(60,250,200,16,16,"ADC_CH4_VAL:");
	LCD_ShowString(60,270,200,16,16,"ADC_CH4_VOL:0.000V");
	while(1)
	{
		adcx=Get_Adc_Average(ADC_Channel_1,10);
		LCD_ShowxNum(156,130,adcx,4,16,0);//显示ADC的值
		temp=(float)adcx*(3.3/4096);
		adcx=temp;
		LCD_ShowxNum(156,150,adcx,1,16,0);//显示电压值
		temp-=adcx;
		temp*=1000;
		LCD_ShowxNum(172,150,temp,3,16,0X80);
		LED0=!LED0;
		delay_ms(250);

		adcx2=Get_Adc_Average(ADC_Channel_2,10);
		LCD_ShowxNum(156,170,adcx2,4,16,0);//显示ADC的值
		temp2=(float)adcx2*(3.3/4096);
		adcx2=temp2;
		LCD_ShowxNum(156,190,adcx2,1,16,0);//显示电压值
		temp2-=adcx2;
		temp2*=1000;
		LCD_ShowxNum(172,190,temp2,3,16,0X80);
		LED0=!LED0;
		delay_ms(250);

		adcx3=Get_Adc_Average(ADC_Channel_3,10);
		LCD_ShowxNum(156,210,adcx3,4,16,0);//显示ADC的值
		temp3=(float)adcx3*(3.3/4096);
		adcx3=temp3;
		LCD_ShowxNum(156,230,adcx3,1,16,0);//显示电压值
		temp3-=adcx3;
		temp3*=1000;
		LCD_ShowxNum(172,230,temp3,3,16,0X80);
		LED0=!LED0;
		delay_ms(250);

		adcx4=Get_Adc_Average(ADC_Channel_4,10);
		LCD_ShowxNum(156,250,adcx4,4,16,0);//显示ADC的值
		temp4=(float)adcx4*(3.3/4096);
		adcx4=temp4;
		LCD_ShowxNum(156,270,adcx4,1,16,0);//显示电压值
		temp4-=adcx4;
		temp4*=1000;
		LCD_ShowxNum(172,270,temp4,3,16,0X80);
		LED0=!LED0;
		delay_ms(250);


	}
}

（2）adc.c

 #include "adc.h"
 #include "delay.h"



//初始化ADC
//这里我们仅以规则通道为例
//我们默认将开启通道0~3
void  Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1	, ENABLE );	  //使能ADC1通道时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	//PA1 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);
		//PA2 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);
		//PA3 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);
		//PA4 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	ADC_DeInit(ADC1);  //复位ADC1,将外设 ADC1 的全部寄存器重设为缺省值

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;	//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

		ADC_InitStructure.ADC_NbrOfChannel = 2;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器
		ADC_InitStructure.ADC_NbrOfChannel = 3;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器
		ADC_InitStructure.ADC_NbrOfChannel = 4;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器



	ADC_Cmd(ADC1, ENABLE);	//使能指定的ADC1

	ADC_ResetCalibration(ADC1);	//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束

	ADC_StartCalibration(ADC1);	 //开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束

//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道，一个序列，采样时间
	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );	//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束

	return ADC_GetConversionValue(ADC1);	//返回最近一次ADC1规则组的转换结果
}

u16 Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		delay_ms(5);
	}
	return temp_val/times;
}

（3）adc.h

#ifndef __ADC_H
#define __ADC_H
#include "sys.h"


void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);

#endif

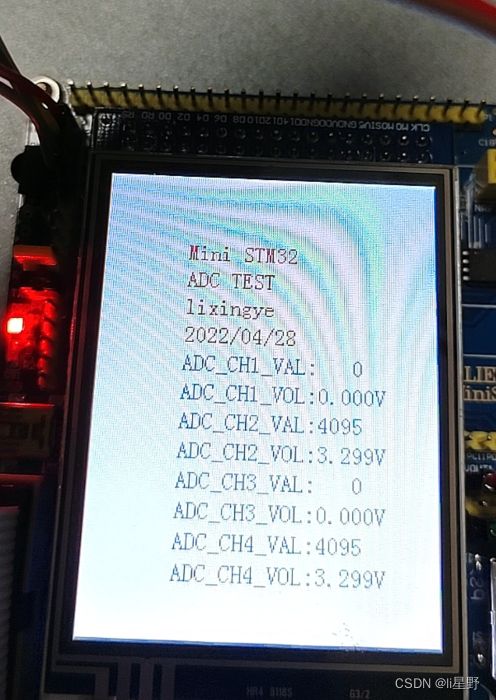

五、总结

在这里插入图片描述

这里使用的一个是最简单的模式了，还是要继续去研究其他模式怎么样使用的！
