思科 Packet Tracer 实验七 DHCP基本配置

一、实验目的

了解思科网络设备的配置基本特点及 IOS 命令基本操作方法
了解DHCP的工作原理及基本配置

二、实验内容

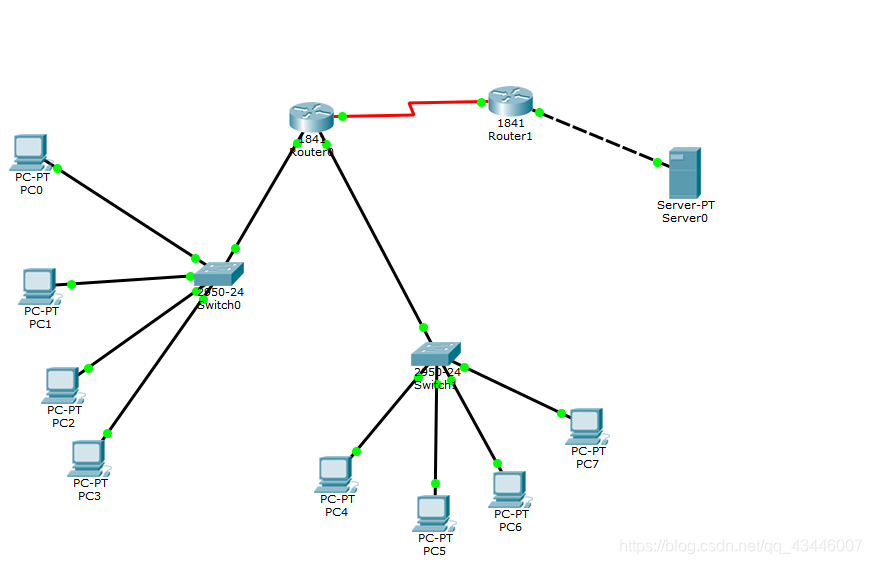

a) 实验拓扑
（两个路由器之间是Serial端口，需要添加WIC-2T模块，如何添加看这篇文章的开头：https://blog.csdn.net/qq_43446007/article/details/106164340）

一、配置Server服务器

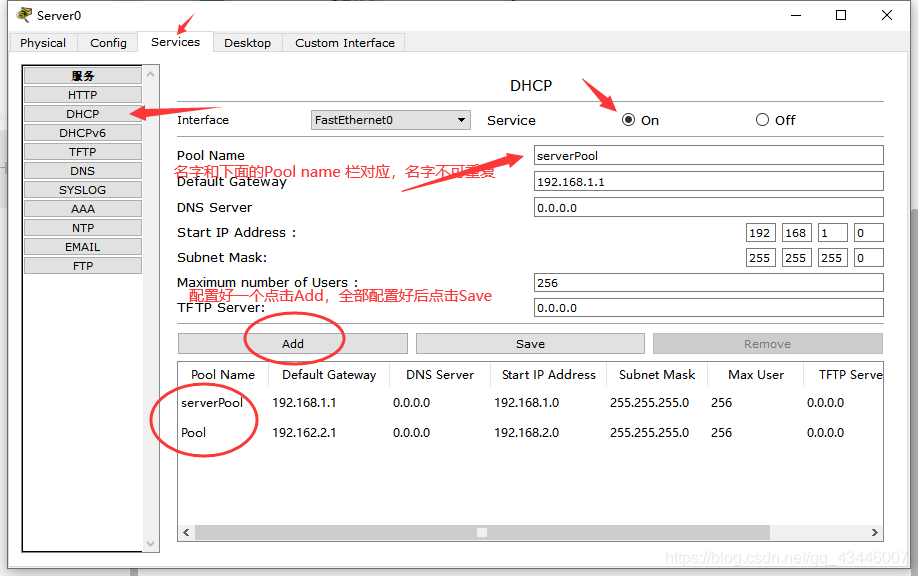

1.在Server上启动并配置DHCP服务，相关配置如下图

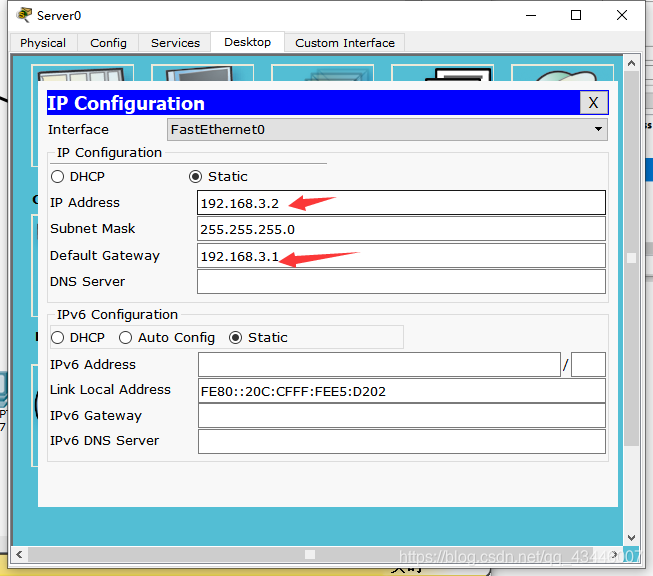

2.配置server的IP地址为192.168.3.2

二、配置路由器

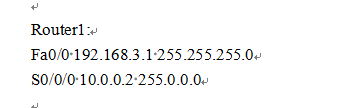

Router1（离服务器进的那个）：

Router(config)#interface FastEthernet0/0 ///进入端口0/0
Router(config-if)#ip add 192.168.3.1 255.255.255.0 //配置id和子网
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#ip add 10.0.0.2 255.255.255.0
Router(config-if)#no shut

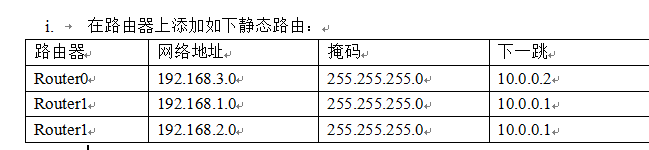

在路由器上添加如下静态路由：

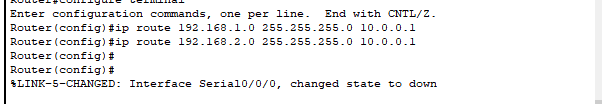

所以：Router1:
Router(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1
Router(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.1

Router0:

代码：
Router(config)#interface FastEthernet0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut

Router(config)#interface FastEthernet0/1
Router(config-if)#ip add 192.168.2.1 255.255.225.0
Router(config-if)#no shut

Router(config)#interface Serial0/0/0
Router(config-if)#ip address 10.0.0.1 255.255.255.0
Router(config-if)#no shut

Router(config)#ip route 192.168.3.0 255.255.225.0 10.0.0.2 ///静态路由

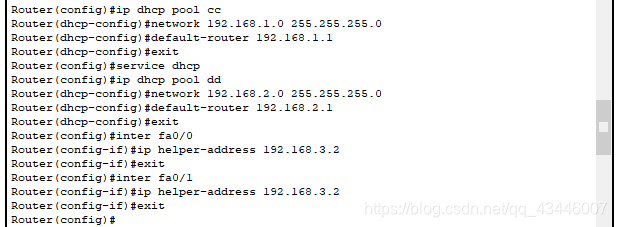

添加两个DHCP服务：
Router(config)#service dhcp
Router(config)#ip dhcp pool cc ///cc是自己起的名字，不和下面的服务重复即可
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#exit

Router(config)#service dhcp
Router(config)#ip dhcp pool dd
Router(dhcp-config)#network 192.168.2.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.2.1
Router(dhcp-config)#exit

ii.在Router0的Fa0/0和 Fa0/1接口上分别配置如下命令：ip helper-address 192.168.3.2

Router(config)#inter fa0/0
Router(config-if)#ip helper-address 192.168.3.2
Router(config-if)#exit
Router(config)#inter fa0/1
Router(config-if)#ip helper-address 192.168.3.2
Router(config-if)#exit

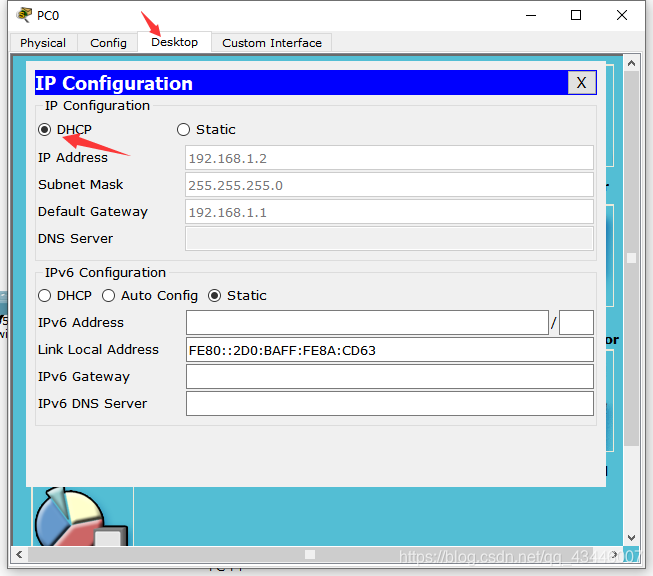

三、配置各PC的IP地址为自动获取（DHCP）

点击DHCP，系统自动分配192.168.X.X的ip，即为成功。

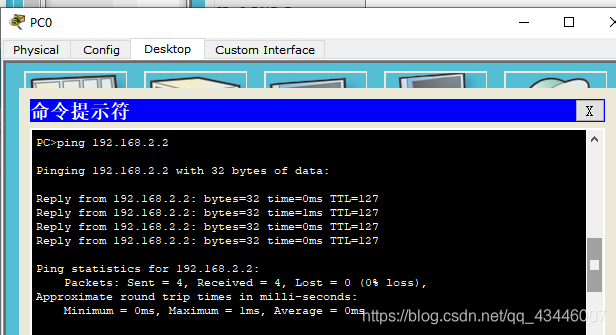

四、测试连通性
以PC0（192.168.1.2）为例

已ping通。所有PC都要先自动分配ip，然后再ping。
