一.简介

最近做了一个物联网方面的项目，就是利用有方科技（银尔达）N58模块实现与OneNet物联终端平台的互联，采用的是OneNet平台的EDP协议，最终实现了数据的上传，后面由于没做了，命令的下发就没有搞。之前做的时候，发现N58这个模块网上资料很少，特别是基于STM32开发板的资料基本没有，官方也只是提供基本的AT指令，没有什么例程，对于新手来说可能学起来有点困难。因此特地挤出一点时间写一篇（其实是一个专栏，一次也写不完，无奈）关于这方面的博客，也是对N58这个模块的实际使用做一个入门的介绍吧。

二.使用的硬件和软件

硬件：stm32f103zet6开发板一块；有方Core-N58-G-A测试套餐（AT固件，带GPS）等

软件：Keil5；OneNet平台；串口调试助手等

三.实现过程

1.最终效果图

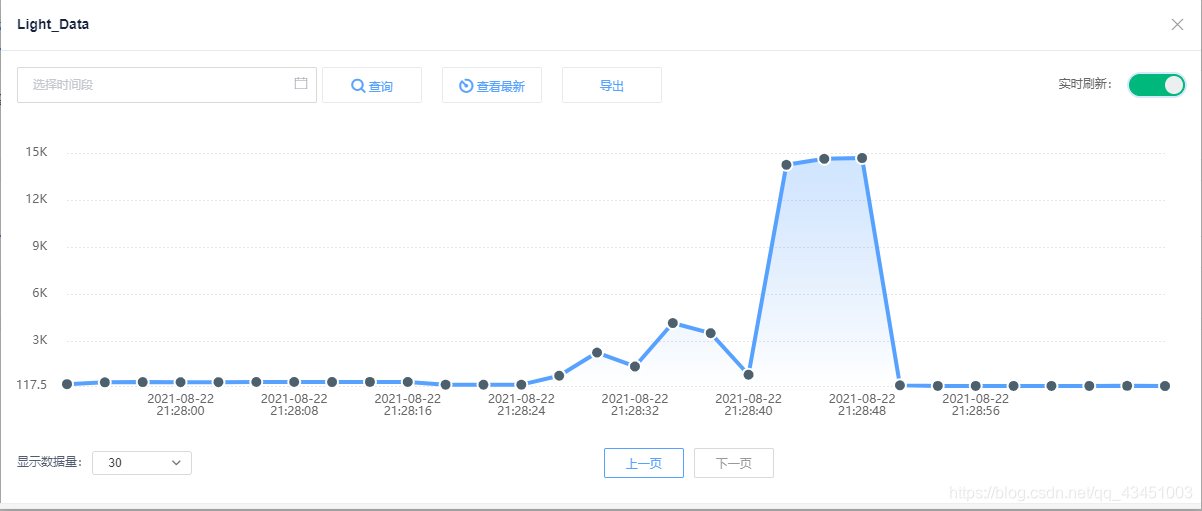

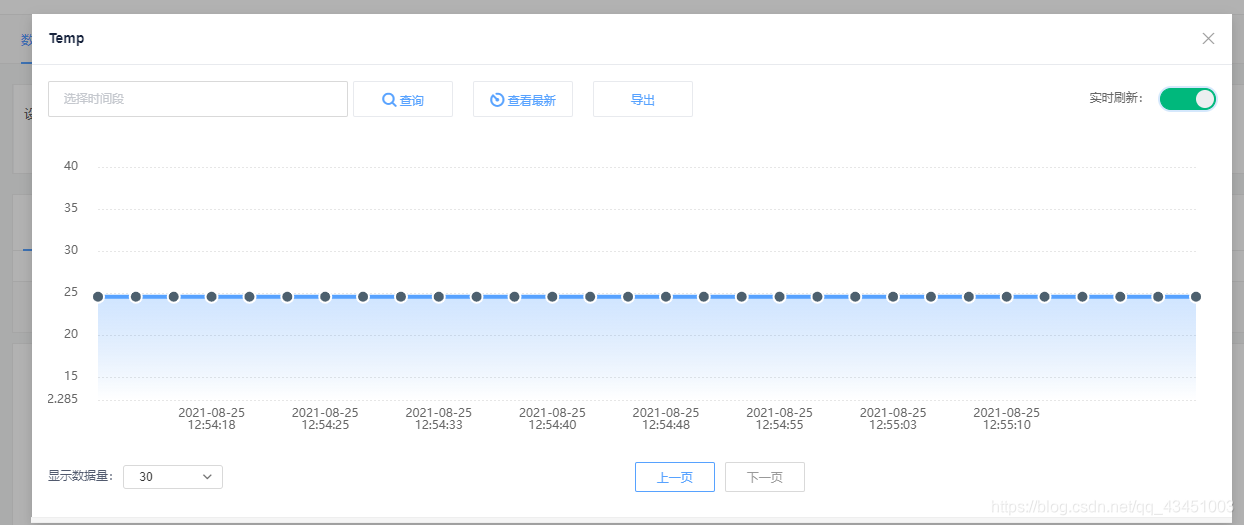

最终实现的效果是，给开发板和N58模块供电，N58模块自动连接网络，并连接上OneNet平台，然后将要上传的数据连续上传给OneNet平台，效果图如下所示：

当然，这里是静态的图，看不到实际自动更新的过程，不过实际是可以的。

2.开发流程

2.1.在OneNet平台上创建一个EDP协议的产品和设备

注册OneNet平台账号这里就不过多赘述，应该大家都会。

登录OneNet账号，进入控制台->全部产品服务->多协议接入->EDP->添加产品，眼睛比较灵活的，可以直接跳过下面截图，看文字说明，没找到的具体可以看下面截图操作流程。

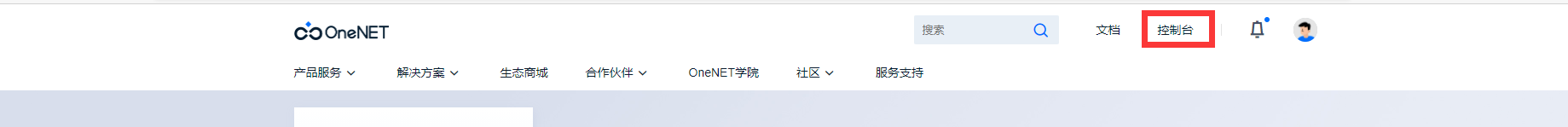

点击控制台：

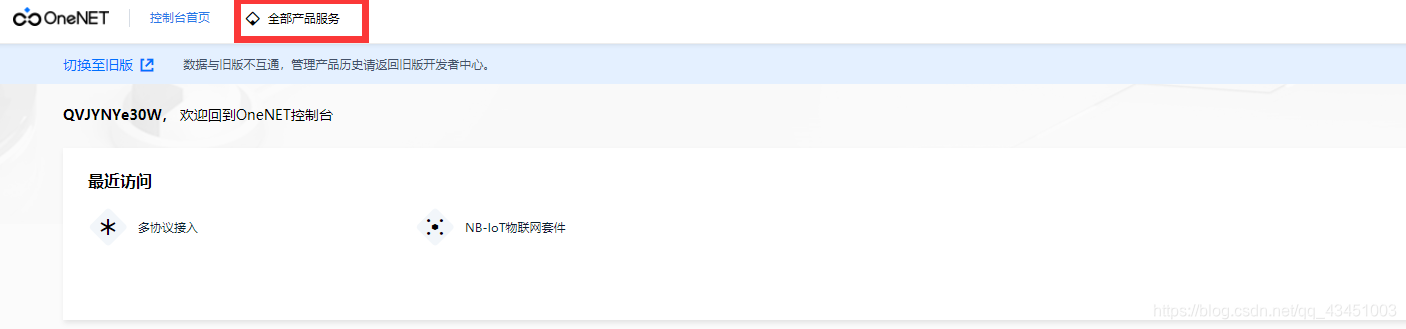

点击全部产品服务：

点击多协议接入：

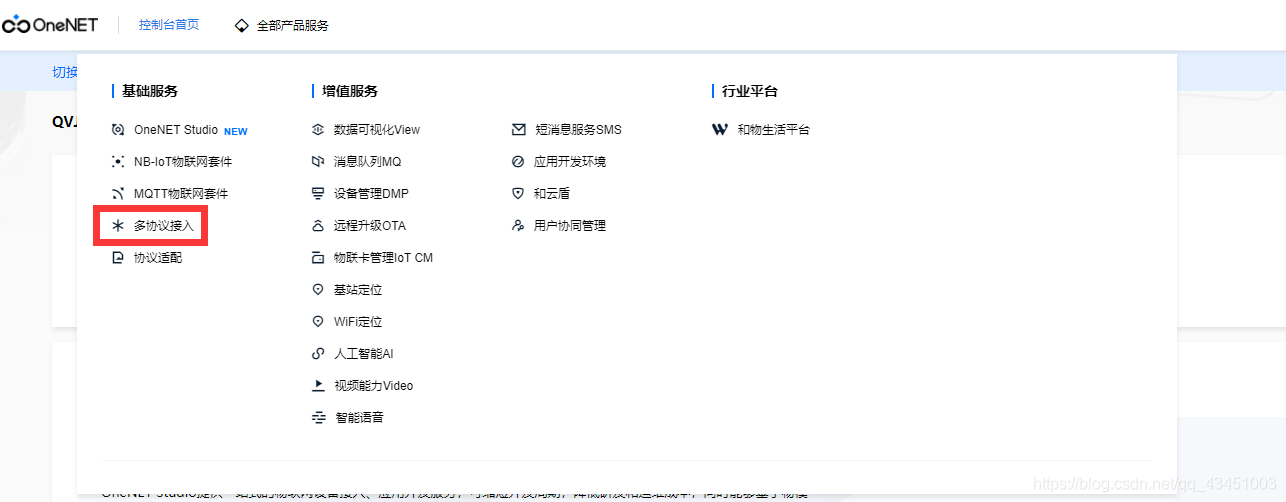

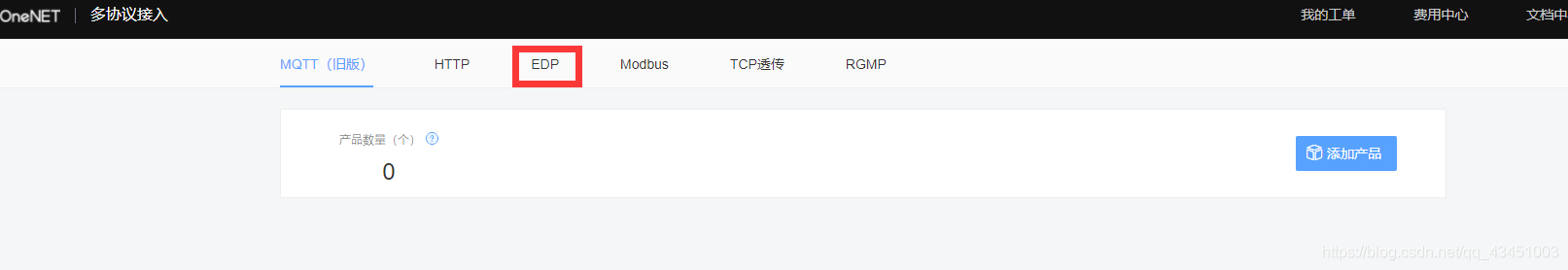

点击EDP：

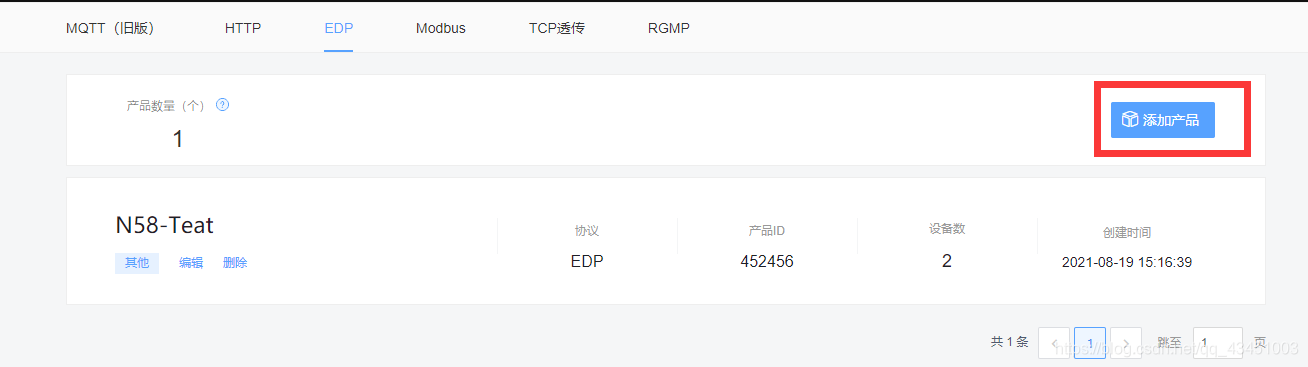

点击添加产品：（注意，这里如果你是第一次打开，是没有任何东西的，因为我之前做过测试，所以这里是有内容的）

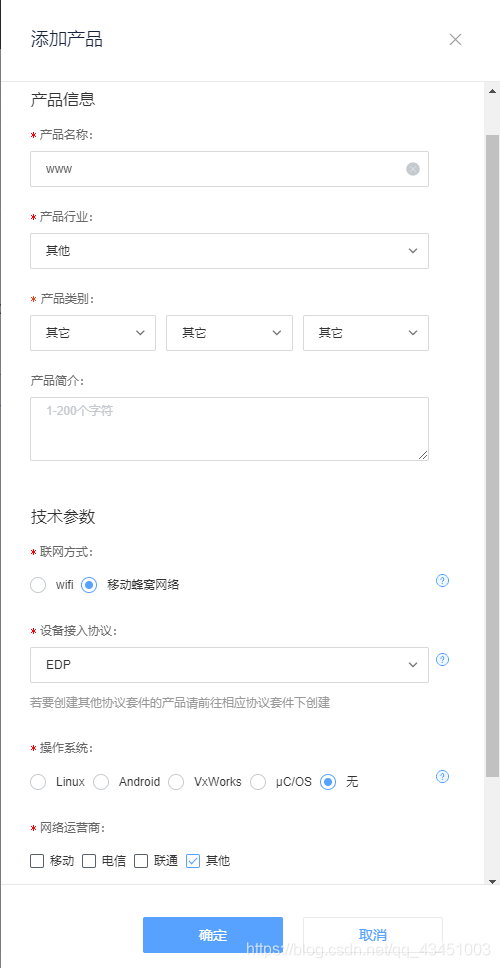

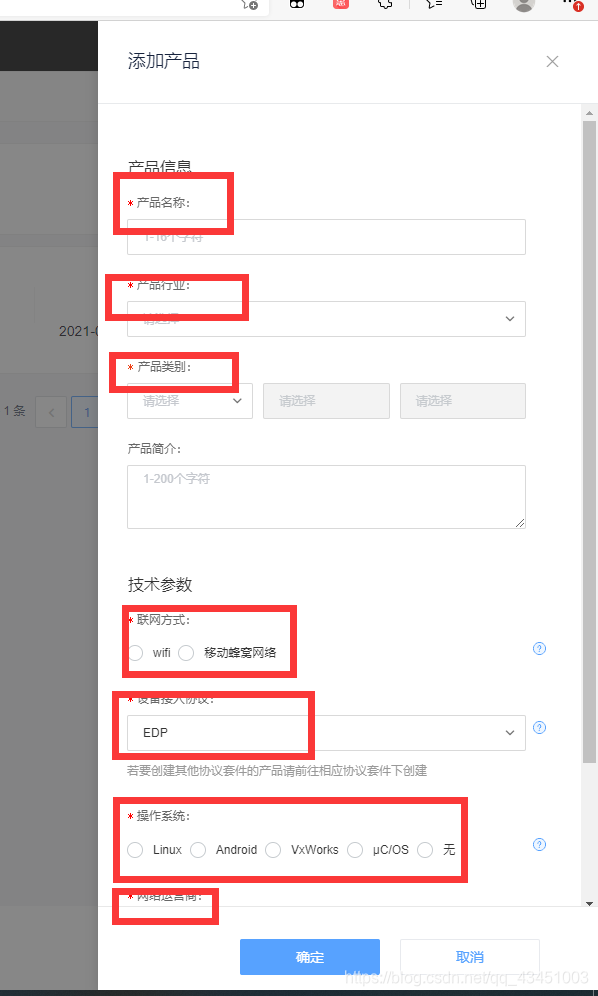

点击添加产品后就会弹出一个小界面框，里面是你需要填写的一些设备内容，具体如下图所示：

这里说明一下，产品名称，产品行业，产品类别，产品简介可以任意填写。联网方式选移动蜂窝网络，设备接入协议必须选EDP，操作系统选无（这里我使用的STM32代码没有使用操作系统，你也可以根据自己的来，不过后面提供的代码可能会有区别），网络运营商按你N58上使用的SIM卡来选，如果使用的联通的卡就选联通，一次类推，填完后点击确定，下面是我的配置信息：

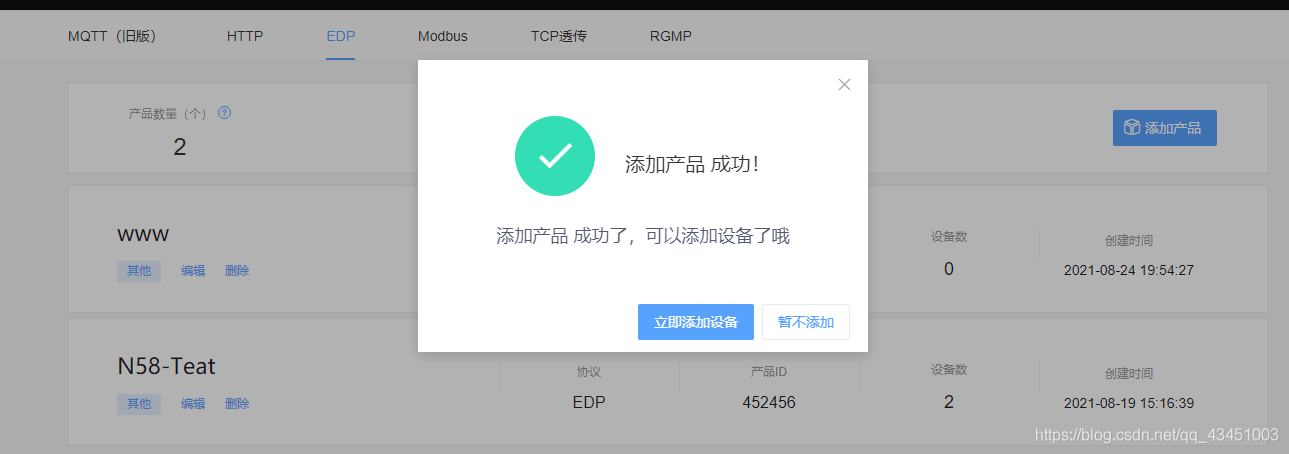

产品添加成功的画面：

这里你可以选择立即添加设备，也可以暂不添加。这里我选择暂不添加。这里我稍微解释一下，为什么添加一个产品和还要添加设备，每一个设备对应的是一个具体的硬件设备，而多个相同的设备构成一个产品。

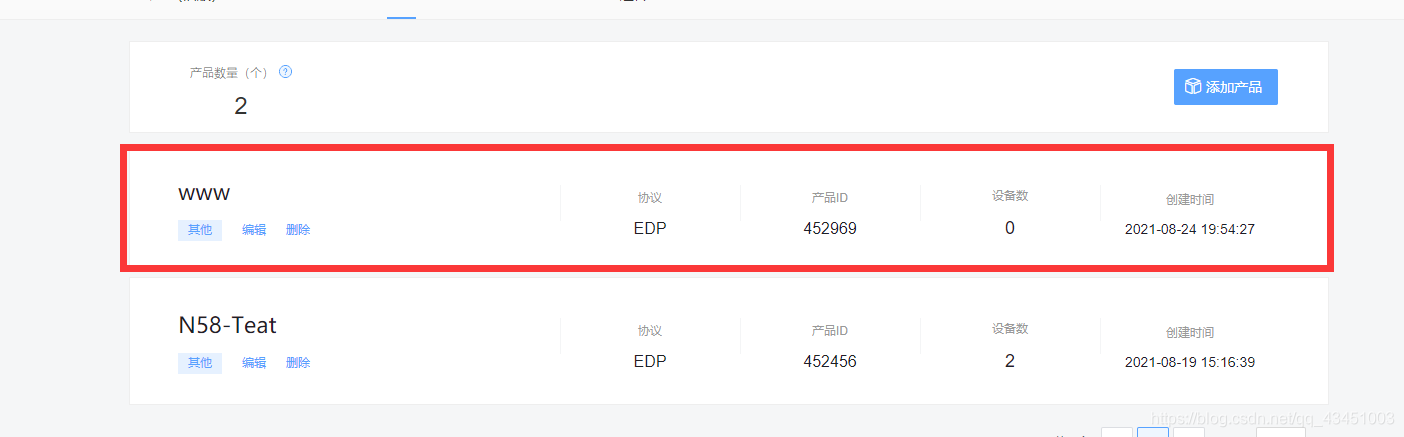

点击刚刚创建的产品进入产品详情页：

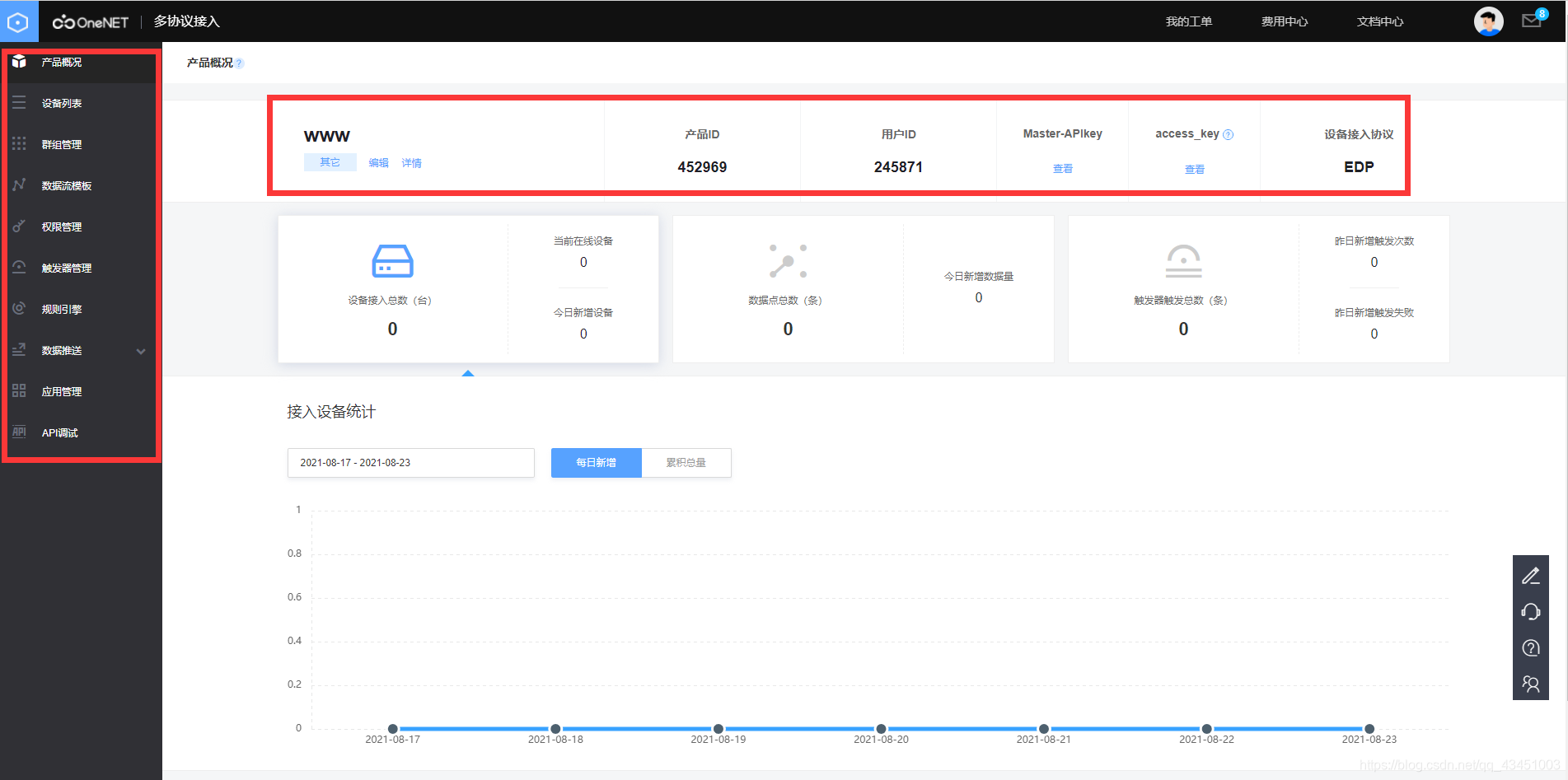

这里左侧的方框中对应的是该产品下的一些设备和一些设置，上面方框中是该产品的一些基本信息，其中比较重要的有产品ID和Master-APLkey，这两个信息后面登录中可以用到，也可以不用到，后面再详细解答。

点击设备列表，添加设备：

添加设备和添加产品步骤有一点类似：

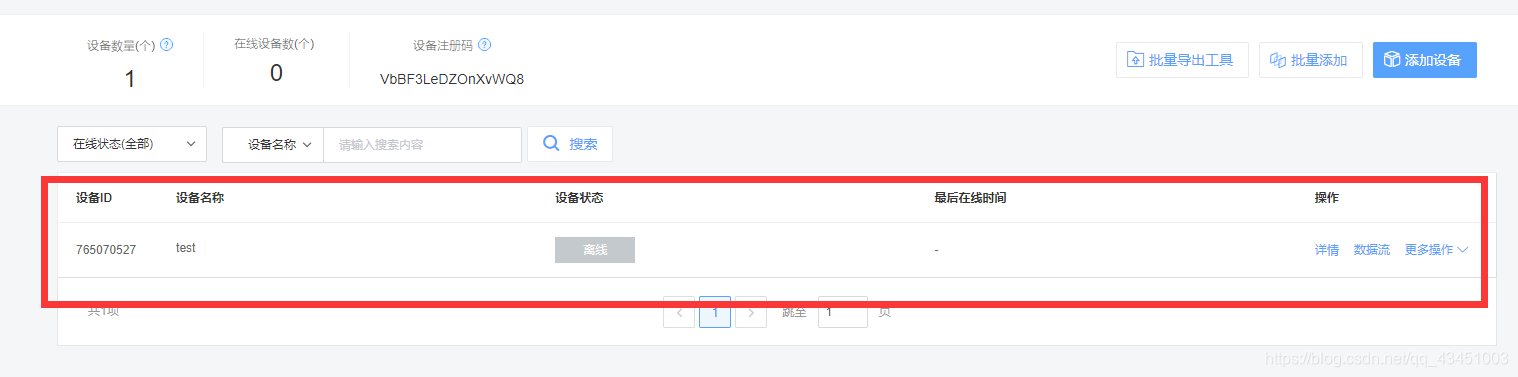

其中，设备名称和鉴权信息任意填写，只要满足字数要求就行，设备数据保密性如果选公开，其他人就可以看到此设备的数据，设备描述和设备标签暂时可以不写，填完信息后点击添加，然后在设备列表中就可以看到刚刚添加的设备了。

这里我们看到设备的状态是离线的，这是因为没有实际的硬件设备连接上OneNet平台上并于创建的这个设备相关联，我们下面要做的就是将实际的硬件设备（N58）与创建的设备关联起来。不过创建设备后，还要做一些准备工作。因为要想与创建的设备相关联，需要两个信息，一个是设备ID，一个是鉴权信息，设备ID是在创建设备时系统自动分配的，而鉴权信息是需要我们自己手动分配的。当然你也可以采用产品的鉴权信息(APIkey），因为产品的APIkey是对这个产品下的所有设备都有用，这样以来就比较混乱了，所以我一般采用每一个设备单独生成一个鉴权信息（APIkey），这个APIkey只对这个设备有用。生成对应设备的APIkey操作如下：

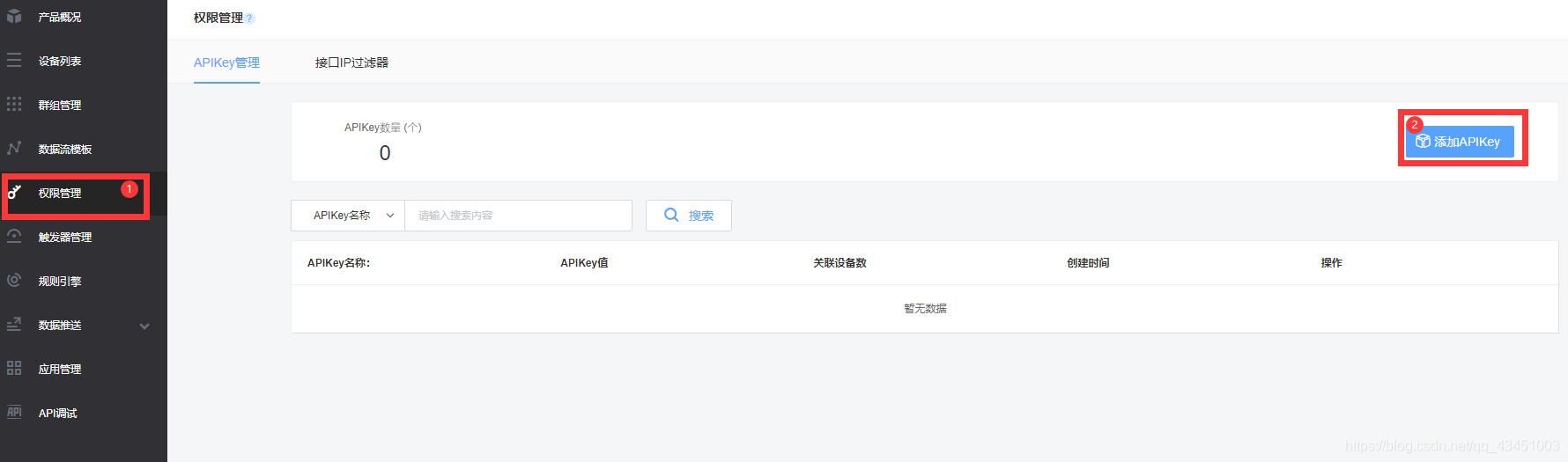

点击权限管理->添加APIKey：

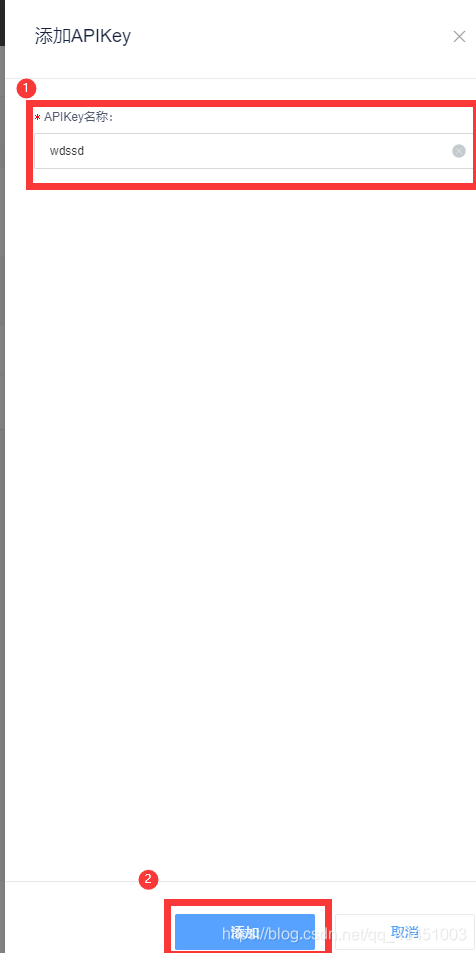

按要求输入APIKey名称，点击添加：

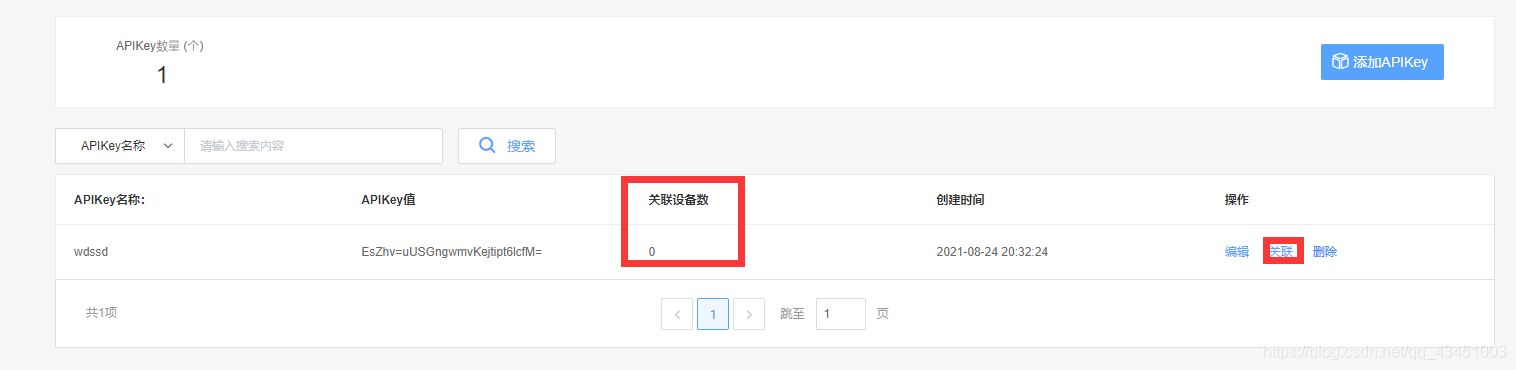

添加完APIKey后，可以看到该APIKey的详细信息，关联的设备数为0：

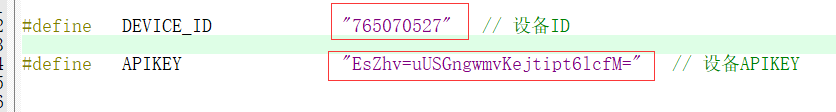

生成APIKey后，要做的就是将该APIKey与上面我们创建的设备相关联起来，简单点来说就是将该APIKey分配给该设备，然后就可以根据设备ID和该APIKey连接该设备了，APIKey可以简单理解为密码，没有此密码就不能和与之关联的设备通信。

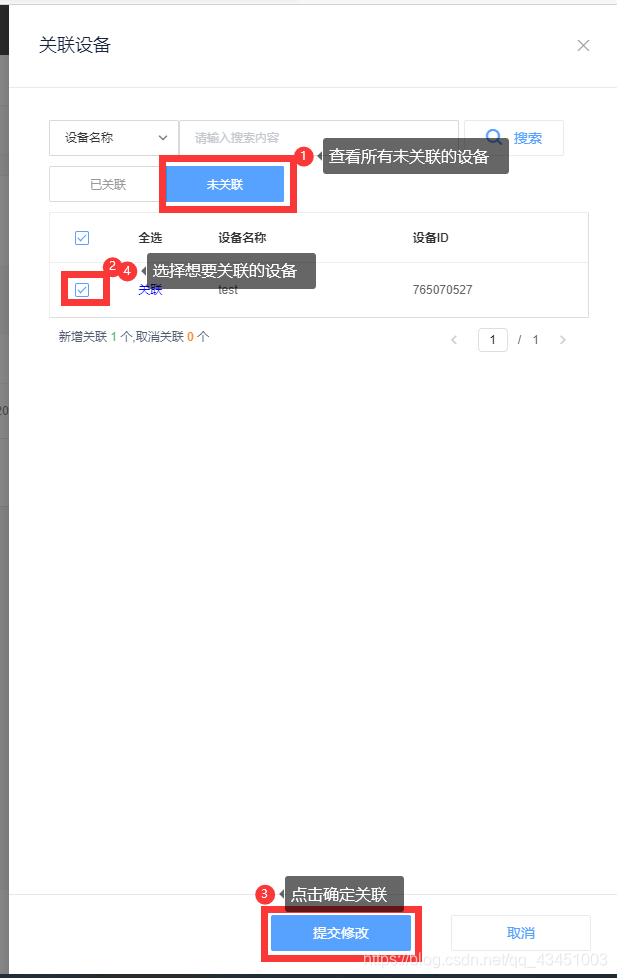

点击关联，如上图所示。选择与之关联的设备，这里我们选择之前创建的设备：

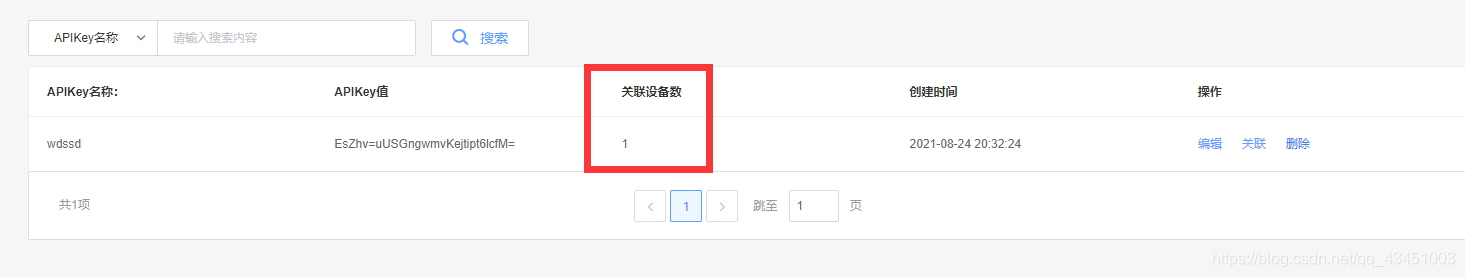

查看该APIKey关联设备数是否为1，为1关联成功。

到这里我们就在OneNet平台上创建了一个基于EDP协议的产品，该产品中创建了一个设备，并为该设备创建了鉴权信息（APIKey）。下面要做的就是编程实现N58模块和刚刚创建的设备相关联，实现数据的上传。在编程之前，还要简单介绍以下OneNet平台的EDP协议和N58实现上网的流程。

2.2.OneNet平台的EDP协议简介

EDP (Enhanced Device Protocol增强设备协议）是OneNET平台根据物联网特点专门定制的完全公开的基于TCP的协议，可以广泛应用到家居、交通、物流、能源以及其他行业应用中。

支持：长连接协议；数据加密传输；平台消息下发；端到端数据发送；终端数据上报，支持的数据上报类型有：浮点型，整型，字符串，JSON对象和二进制数据。

EDP协议适用于设备和平台需要保持长连接点对点控制的使用场景。基于TCP协议的，该协议只传输数据包到达目的地，不保证传输的顺序与到达的顺序相同，事务机制需要在上层实现；若客户端同时发起两次请求，服务器返回时，不保障返回报文的顺序。EDP协议适合于数据的长连接上报、透传、转发、存储、数据主动下发等场景。

关于EDP协议的文档，我会在后面的资料中给出，编程十分需要这个文档，结合代码的注释和EDP协议文档可以很好的理解代码（这里说这些好像还有一点早了，不管了，大家看得懂就行了）。

2.3.N58上网流程介绍

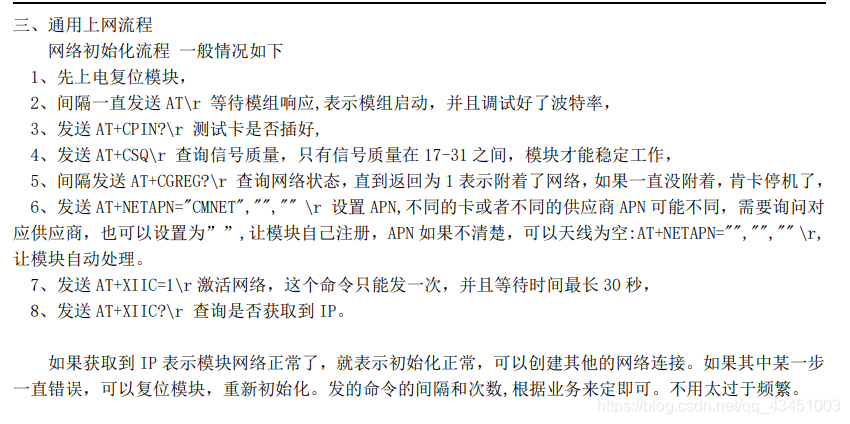

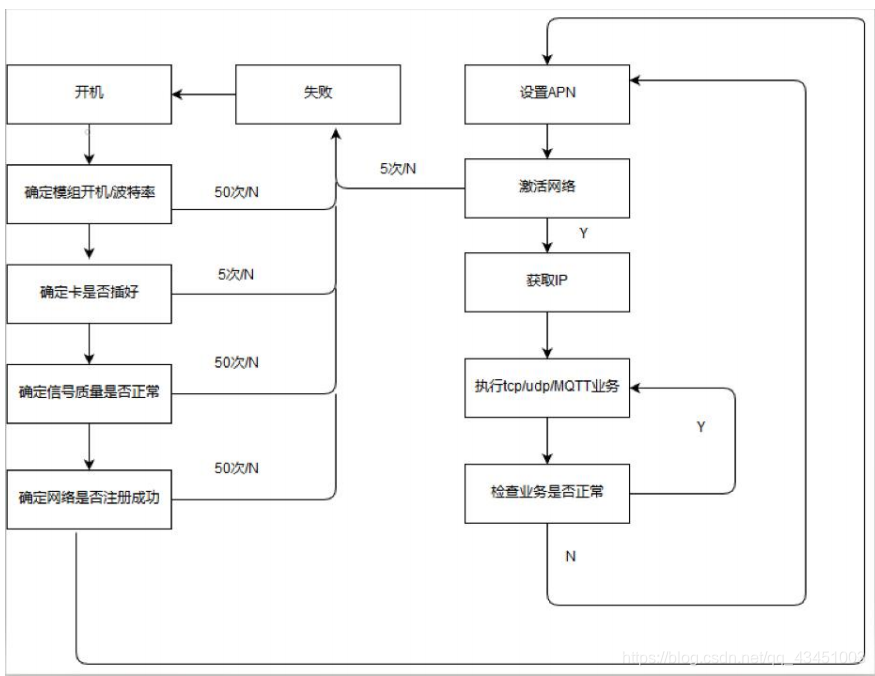

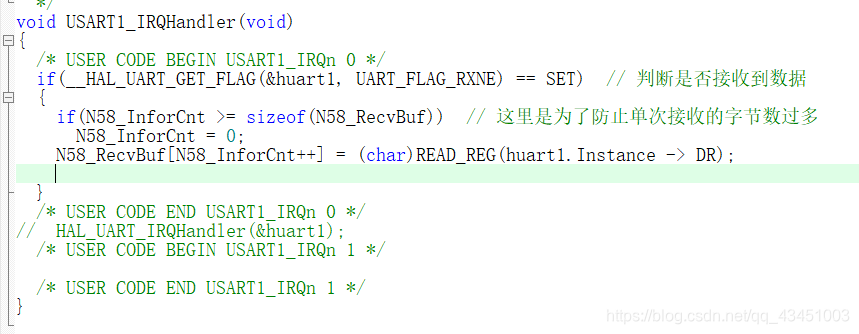

N58与单片机交互只需要使用到串口，而N58与网络的连接需要使用到AT指令，简单来说单片机通过串口给N58发送AT指令，N58执行指令从而实现联网。下图就是N58连接网络的基本流程：（截图来自资料里提供的N58-AT固件用户手册，这也是银而达官方提供的资料，也可以从其官网下载）

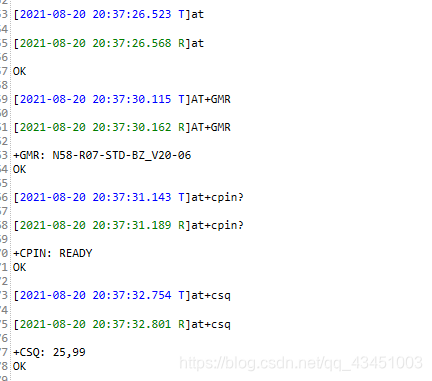

这里插入一张AT指令调试的截图，使用串口助手通过串口给N58发送AT指令，观察其返回的是什么。

上图中，蓝色的行表示串口助手发送的AT指令，绿色的行表示N58接收串口助手发送的AT指令后返回给串口助手的信息，可以看到返回的信息中先是重复一遍指令，然后再返回指令执行的情况。这就是AT指令执行的基本过程。

另外，想要看AT指令具体的操作与解释，可以看资料里提供的N58-AT命令手册，里面有详细的介绍和使用方法，这里不多说。

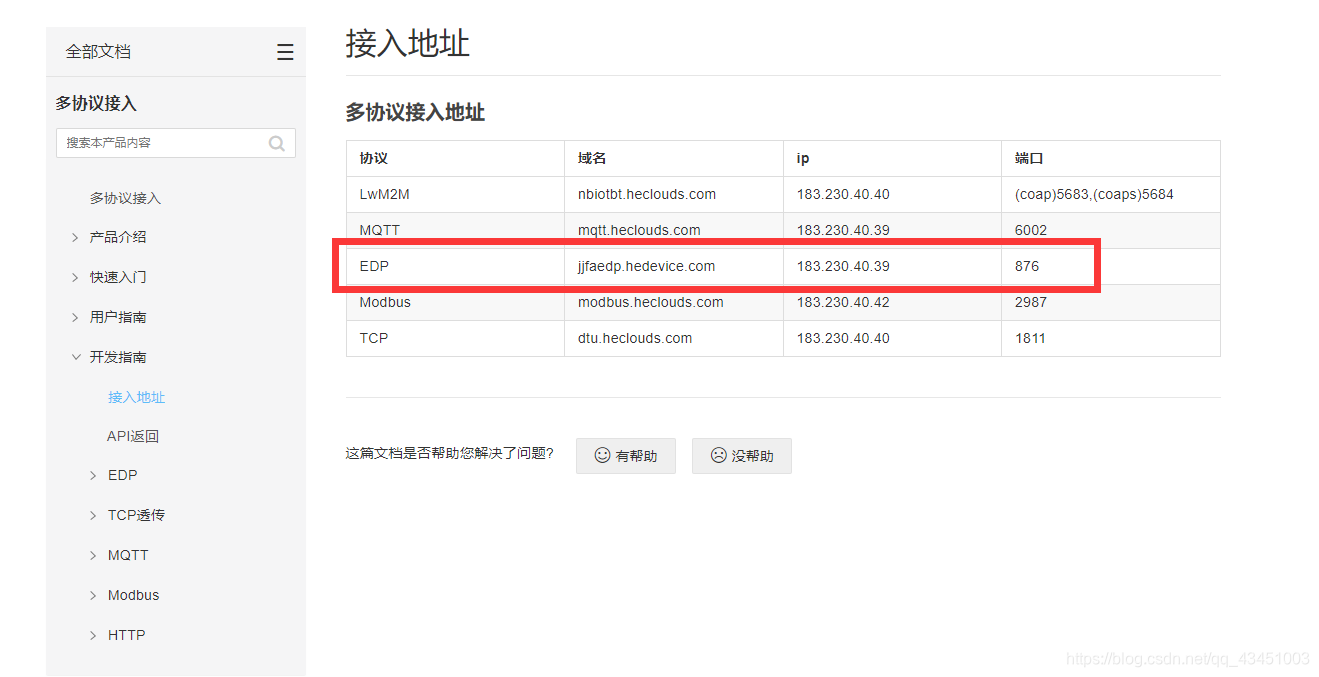

经过上面8步操作后，仅仅只完成了N58联网的初始化，通俗的说此时N58的SIM卡有信号，有网，但是你想要访问某一个网页，你还需要输入网址。这里我们想要连接上OneNet平台的EDP设备，就需要使用TCP协议去链接OneNet平台上的EDP设备（前面讲过EDP协议是基于TCP协议的，所以要使用TCP协议连接），OneNet平台为每一种协议的设备的连接都提供的IP和端口号，如下图所示：

上述接入地址可以在OneNet平台上的开发文档中查看，放个链接吧接入地址_开发者文档_OneNET (10086.cn)

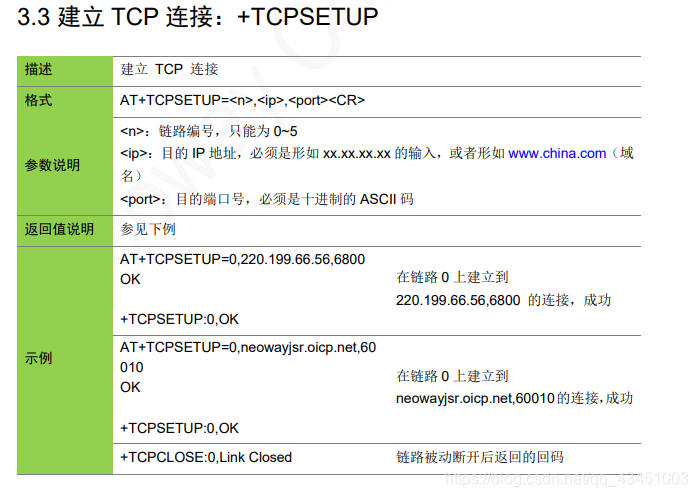

那么如何使用TCP协议去连接指定的IP和端口呢？AT指令里有对AT指令的详细介绍，指令格式为”AT+TCPSETUP=链路编号，目的IP地址，目的端口号“，我这里使用的是AT+TCPSETUP=0,182.230.40.42,876

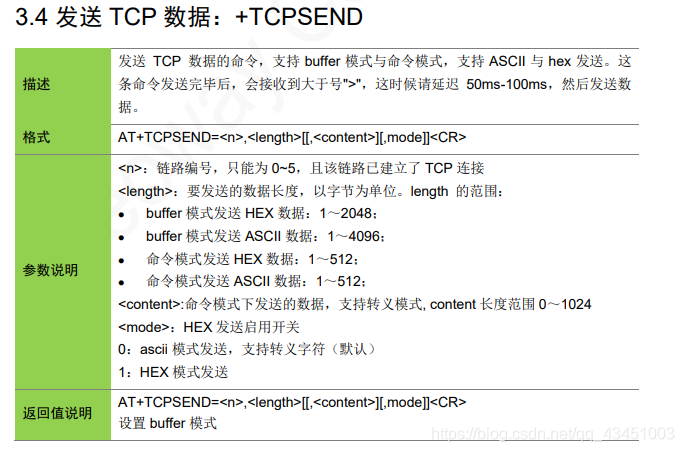

到这里就实现了使用TCP协议连接到OneNet平台了，但是想要连接上之前创建的设备，还需要以EDP协议的格式发送链接设备的请求，其实就是发送EDP协议包。在发送链接设备的请求之前，还需要了解使用AT指令发送TCP数据的命令，具体如下图所示：

在发送TCP数据的AT指令中，包含了要发送的数据，而这里的数据指的就是以EDP协议格式包装的各种各样的数据包，比如连接请求包等等。

看到这里是不是都有一点迷糊了，其实我自己写的也有点迷糊了，过程我清楚，只是不知道怎么去很好的阐述，让大家很好的理解。这里给N58连接OneNet平台上的设备做一个总结吧！

1.N58模块联网初始化，主要包括检查SIM是否正常，信号是否可用，是否已联网；

2.使用AT指令，建立TCP连接，作用是使N58和OneNet平台建立TCP连接，为后面进行数据传输做准备；

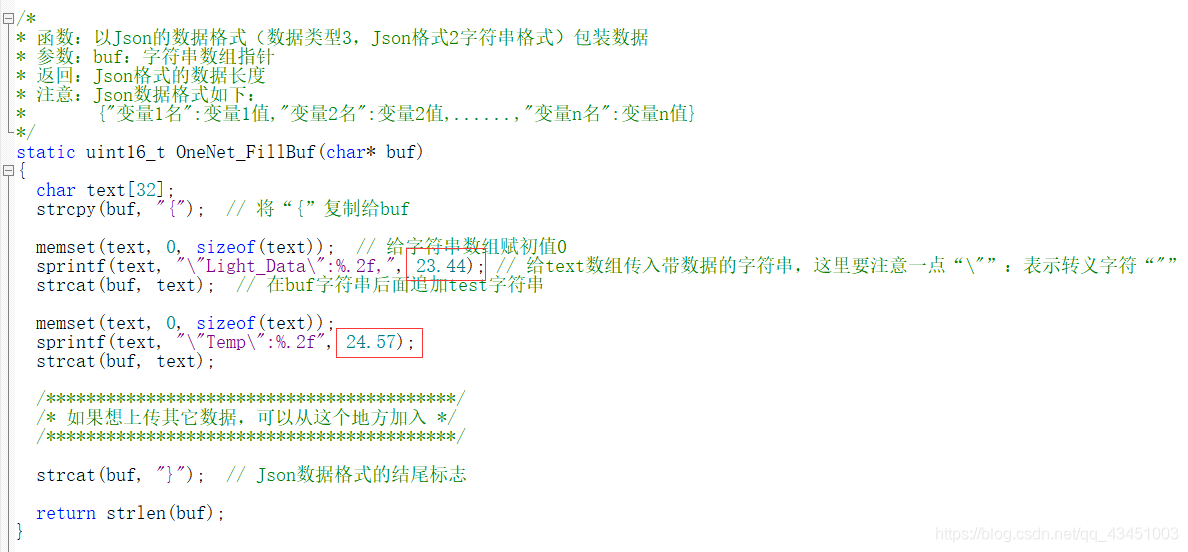

3.使用AT指令，发送TCP数据，其中TCP数据中包含以EDP格式出现的各种数据包，用来完成不同的功能，数据包的格式和作用可查看资料中的EDP协议文档。

这里我觉得有一点绕，既有TCP又有EDP可能不好理解，其实TCP协议主要是用来连接OneNet平台的，用于网络连接，而EDP协议仅仅用在TCP数据传输中的数据打包，通过TCP协议连接平台并将数据传输给平台后，平台是以EDP的数据格式来解析TCP传输过来的数据，从而明白数据是什么意思。

2.4.EDP协议格式

EDP协议格式我这里就不展开讲了，详见资料里的EDP协议文档。

2.5.小结

第二部分主要是讲解了N58与OneNet平台连接并于设备相关联的步骤和流程，其中只对在OneNet平台上创建EDP产品和设备进行了详细的介绍，基本是手把手的操作，而对于N58关联设备和进行数据传输只进行了流程的介绍，没有详细解释，这是因为后面讲代码的部分会详细讲解，这里只是让大家有一个基本的流程的掌控。
