单片机中的数码管显示原理及其实现

本文参考郭天祥的51学习教材，个人理解总结

1. 数码管的原理
   数码管分为四位二进制数码管，七段十引脚数码管。四位二进制数码管输入四位二进制数，直接转换为十六位数，即将0000——1111转换为0——F。七段十引脚数码管，引脚为abcdefg、dp、c、gnd，七段数码管通过给某个引脚置高电平，即可实现该段的二极管点亮，从而显示0–9及A—F。
   数码管可分为单体数码管或者多体数码管，多体数码管是由众多数码管连接而成的，因此就有共阳极接法与共阴极接法之分。单体数码管的共阴极接法即将所有二极管的阴极接到一起，通过控制阳极来使不同的二极管段亮，共阳极类似。
   共阴极共阳极接法可由万用表测量得到。再此基础上，得到静态显示或者动态显示之分。静态显示，即将所有数码管的abcdefg接到单片机的同一个I/O口，此时所有数码管显示的数字一样。动态显示，即需要对多体数码管的数码管进行选择，在不同的数码管上显示不同的数字或者，此时需要结合数电中的片选信号线、数据线以及锁存器，这样才能使数码管实现动态显示。
2. 实现方式
   以下列电路图为例说明多体数码管动态显示的基本原理。

   图中数码管为七段十引脚共阴极数码管，所谓的片选或者位选，即是使得要选择的数码管的阴极为低电平，即数码管内部构成一个回路，共阳极数码管类似。段选即是对所选择的数码管的七个二极管进行操作，呈现所需要的数字。
   共阳极或者共阴极的编码可自行百度。参考二进制与十六进制的转换，但需要注意dp高位，a低位。
3. 仿真结果

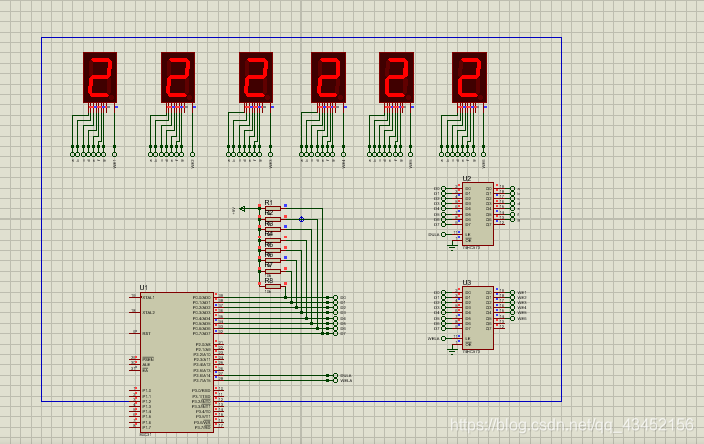

静态显示仿真结果

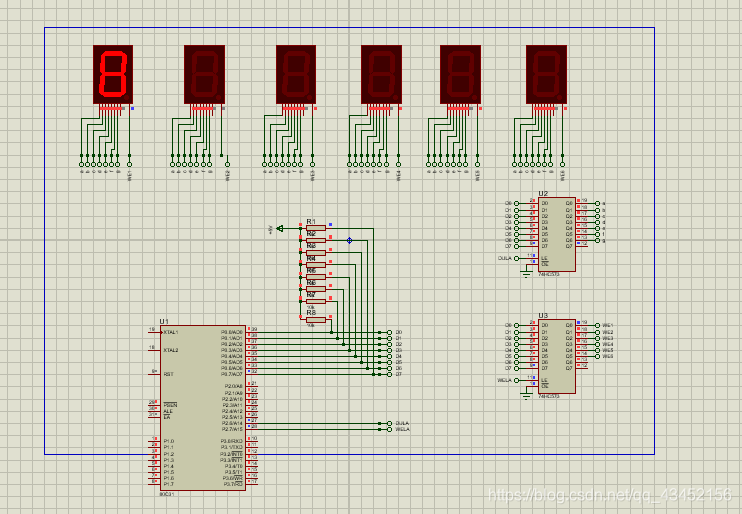

动态显示仿真结果

 dula=1;
   P0=table[1];
   dula=0;
    P0=0xff;
    wela=1;
    P0=0xfe;
    wela=0;
   delayms(500);

动态显示与延时时长有关系。
